本文深入探讨了LVS（Linux Virtual Server）负载均衡系统的工作原理，重点讲解了LVS-DR模式的应用场景与优势，以及如何通过不同策略解决VIP地址冲突问题。同时，介绍了ipvsadm工具的使用和LVS在内核层面的实现机制。

![在这里插入图片描述](https://img-blog.csdnimg.cn/20200408104648434.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L09ubHlCaXRlcg==,size_16,color_FFFFFF,t_70)

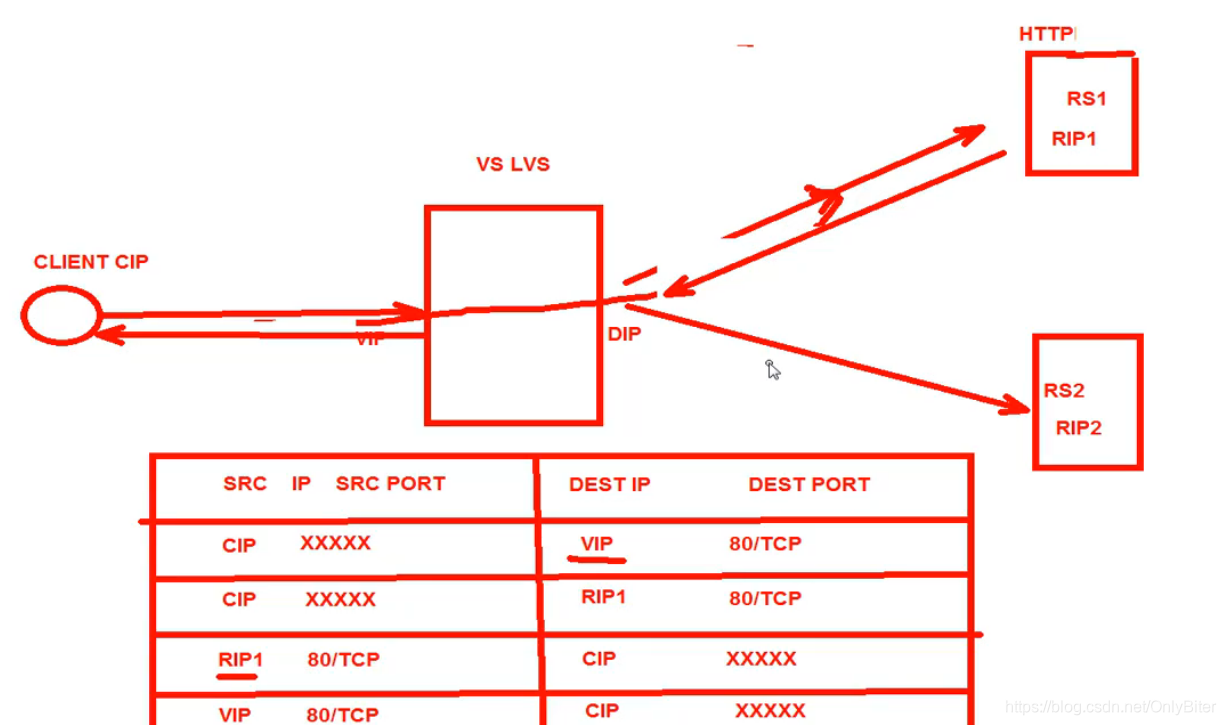

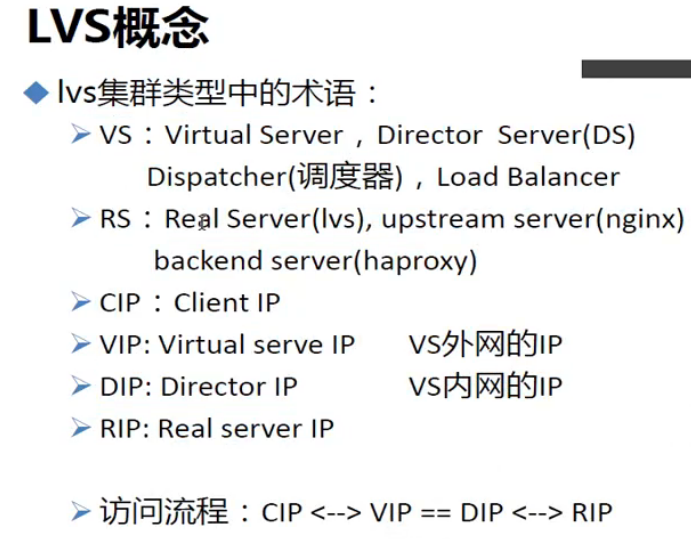

VS：调度器 RS：后端提供服务的真正的服务器 CIP：客户端IP
VS的两个地址：VIP、DIP
VIP：发布到互联网的地址 DIP：发到内网的地址
CIP→VIP→DIP→RIP

在这里插入图片描述

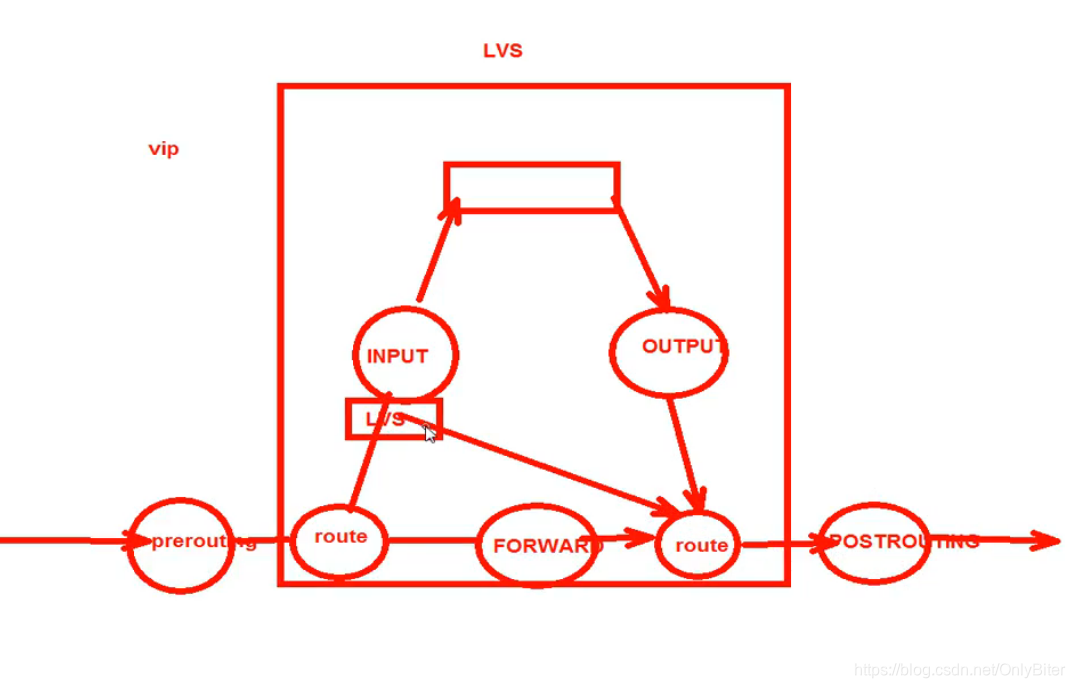

ipvsadm：是一个工具包，需要安装
ipvs：是内核上的

在这里插入图片描述

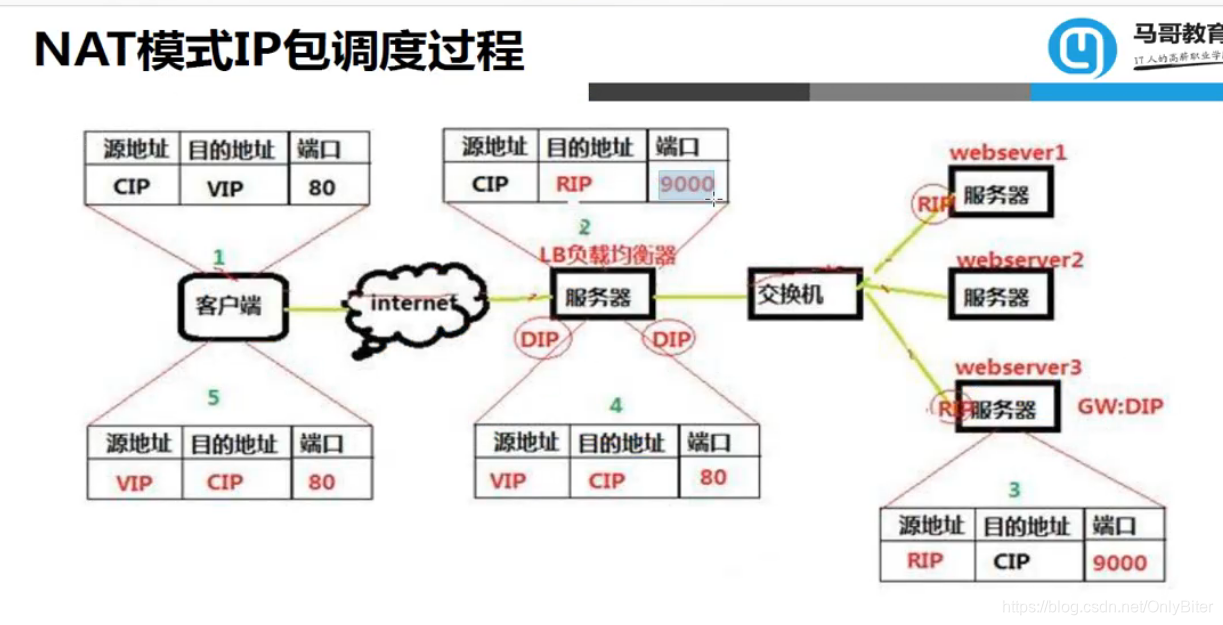

1.同一个网段就是交换机，也可以是路由器，但不建议是使用
3.互联网访问的端口和服务器提供的端口可以不一样

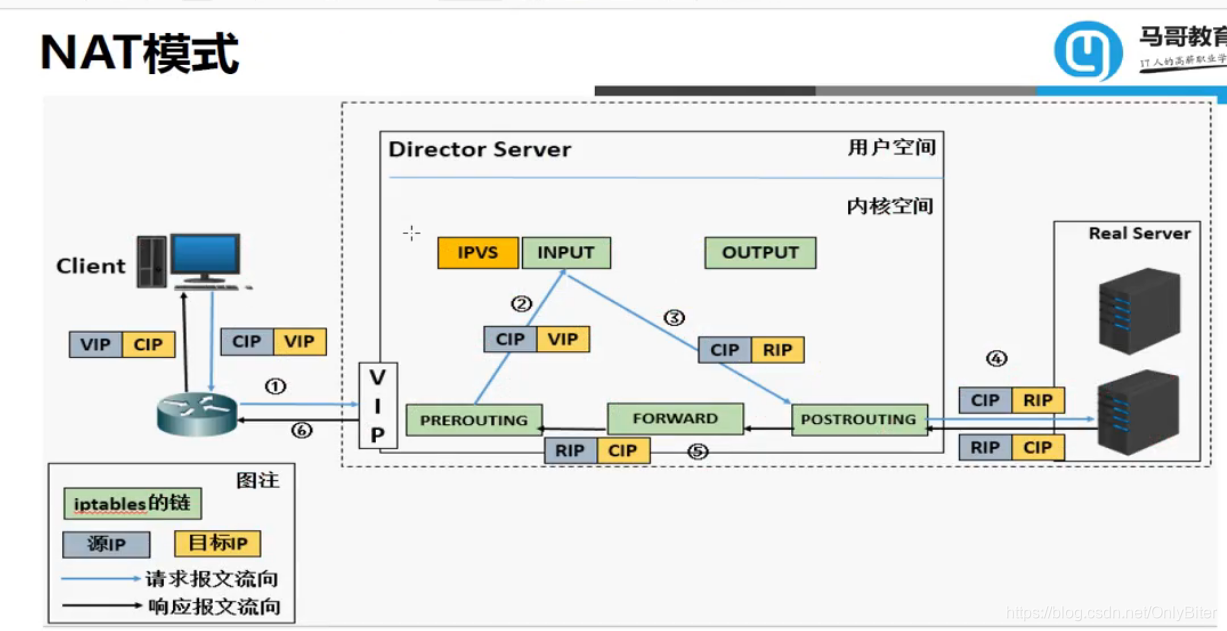

注：NAT模式把目标地址的IP 替换了

在这里插入图片描述

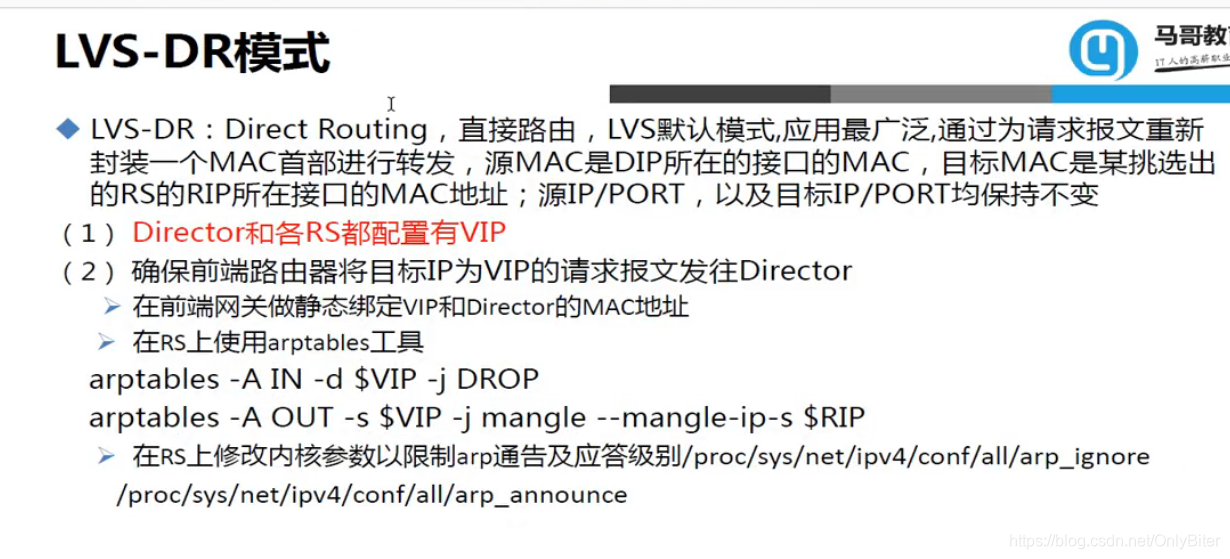

LVS-DR模式应用更广泛

在这里插入图片描述

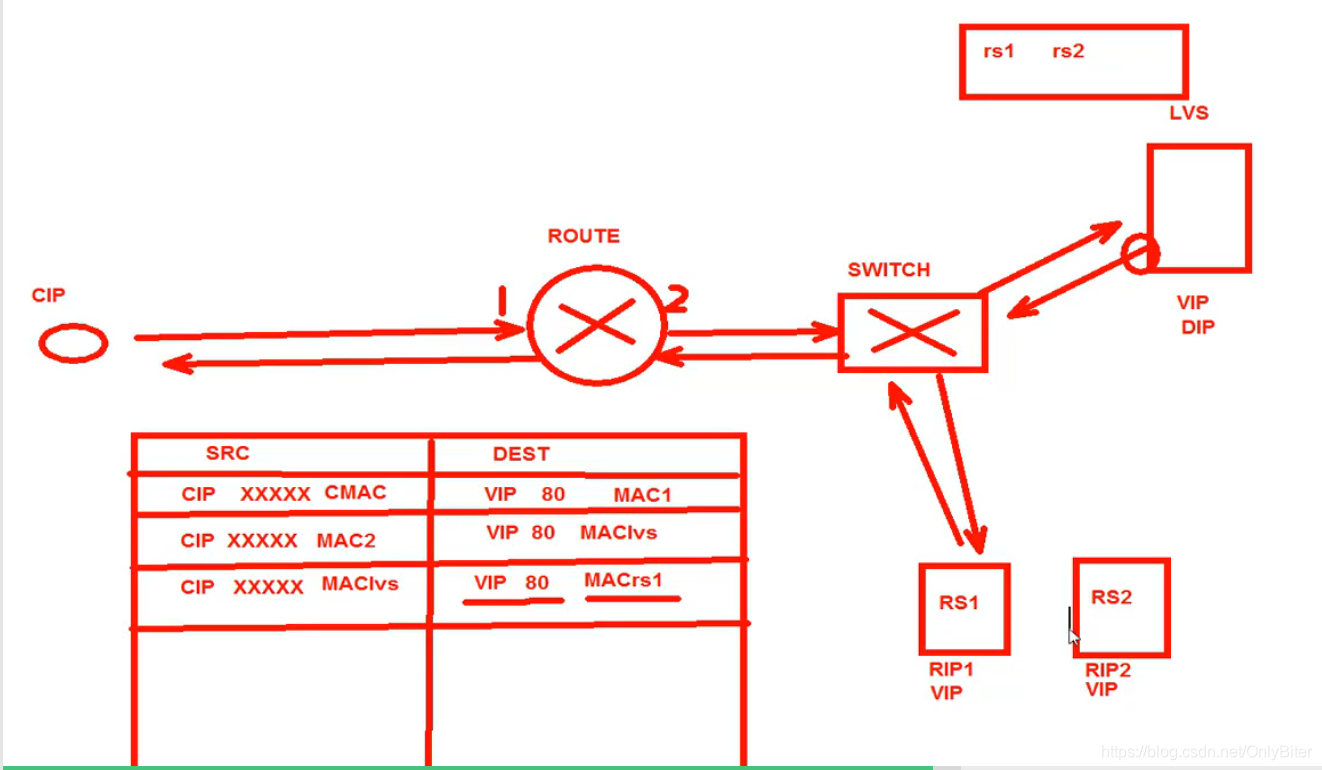

1.第三次传输的时候，MACrs1不知道VIP，所以给所有RS都配上VIP，但是多个VIP就用冲突，方法一：RS不往外发VIP；广播找VIP时，RS不回应VIP（做个服务器上配上VIP，避免冲突的策略）
方法二：在路由器的表中，把VIP绑定死了（绑到MAClvs）不足：还得协调网络运维工程师配置路由器；万一LVS出问题了，还得再次配置路由器；
因此根据方法一，方案一如下：
在这里插入图片描述
方案二：

方案三：

一般都用方案一，修改配置文件

在这里插入图片描述

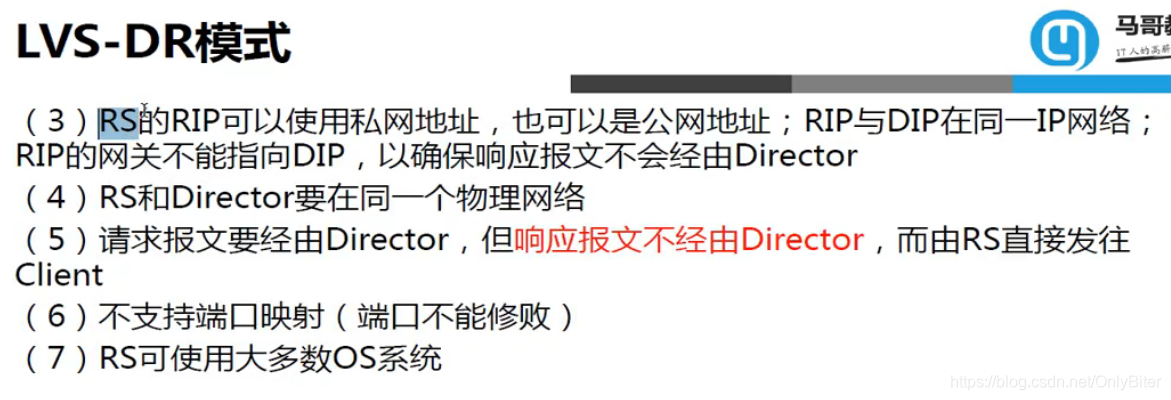

数据报文响应（回去）的时候就不经过LVS;减少对LVS的负担
该图上表的工作流向：3走2回
CIP-MACc VIP-MAC路由1
CIP-MAC路由2 VIP-MACLVS
CIP-MACLVS VIP-MACrs1
VIP-MACrs1 CIP-MAC路由2
CIP-MAC路由1 CIP-MACc
