LVS四层负载均衡配置

一、LVS简介

        LVS支持第四层负载均衡‌，即在OSI模型的传输层上进行负载均衡。
        LVS的工作原理主要包括以下几种模式：
        NAT模式‌：请求报文由LVS接收并修改目标IP地址为后端服务器的IP地址，然后转发给后端服务器。后端服务器响应时，响应报文直接返回给客户端，不经过LVS‌。
        DR模式‌：LVS只负责接收请求并将其MAC地址改为后端服务器的MAC地址，后端服务器直接响应客户端，响应报文不经过LVS‌。
        TUN模式‌：LVS将请求封装在自己的IP包中，通过IP隧道发送给后端服务器。后端服务器解封装后直接响应客户端，响应报文不经过LVS‌。
        Full-NAT模式‌：全NAT模式，类似于NAT模式，但支持更多的配置选项和灵活性‌。
        本次演示配置为NAT模式。
        LVS的调度包含以下算法：
        静态调度算法：轮询、加权轮询、源地址散列、目的地址散列
        动态调度算法：最小连接、权重最小连接、最短期望连接、最少队列以及其他算法
        本次演示简单使用静态轮询。

二、环境准备

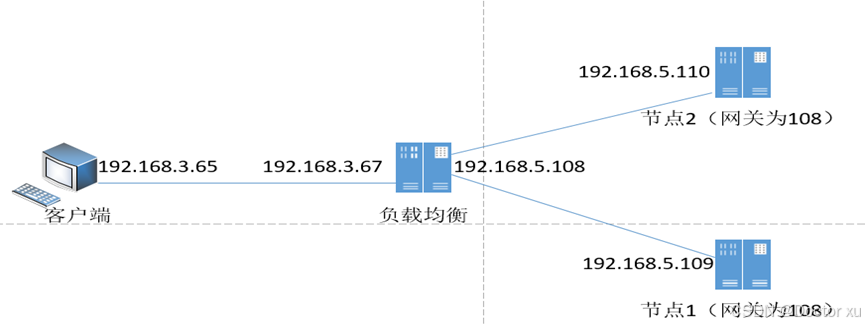

1、网络准备：

        负载均衡：一台centos7.6服务器，双网卡，192.168.3.67对外提供服务，192.168.5.108对内与真实节点通信（5.108这个网卡不要配置网关，否则容易产生默认路由与3.67的默认路由冲突）；
        节点1、2：任意两台服务器，网卡网关配置为5.108。
2、节点服务准备

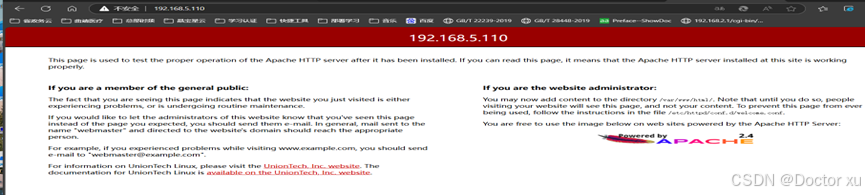

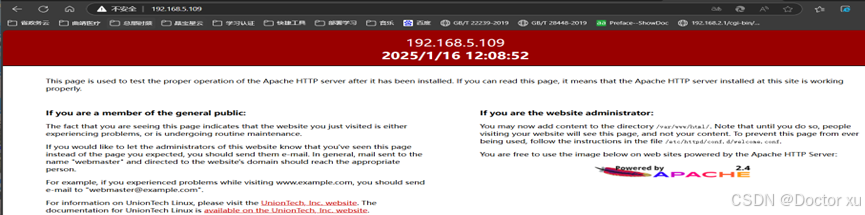

        两节点搭建简易web服务，标题不同，用于后续区分负载是否生效。

二、搭建部署负载均衡
        #负载均衡节点
        两张网卡，配置如下，记住网卡名称
        外网口，ens224，192.168.3.67

        内网口，ens192，192.168.35.108（网关留空）

#自己更新yum
yum install -y ipvsadm

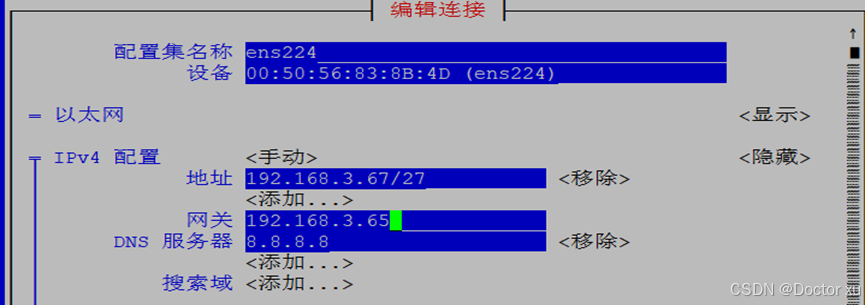

#创建ens224网卡文件，编辑内容如下，注意网卡名称、IP地址与实际对应
vi  /etc/NetworkManager/system-connections/ens224.nmconnection
[connection]
id=ens224
type=ethernet
interface-name=ens224
[ipv4]
address1=192.168.3.67/27
method=manual
dns=8.8.8.8
#执行下面命令(网络可能短暂断开)
nmcli connection reload
nmcli connection up ens224

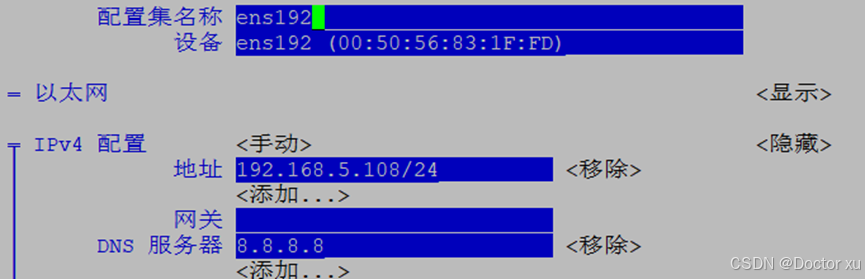

#创建ens192网卡文件，编辑内容如下，注意网卡名称、IP地址与实际对应
vi  /etc/NetworkManager/system-connections/ens192.nmconnection
[connection]
id=ens192
type=ethernet
interface-name=ens192
[ipv4]
address1=192.168.5.108/24
method=manual
dns=8.8.8.8
#执行下面命令(网络可能短暂断开)
nmcli connection reload
nmcli connection up ens192

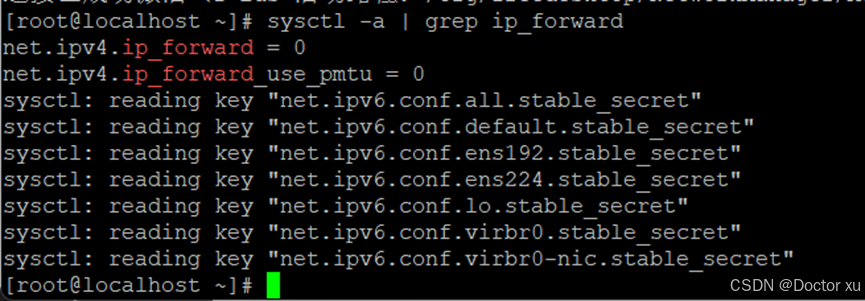

#查看路由转发情况
sysctl -a | grep ip_forward

vi /etc/sysctl.conf
#尾部添加

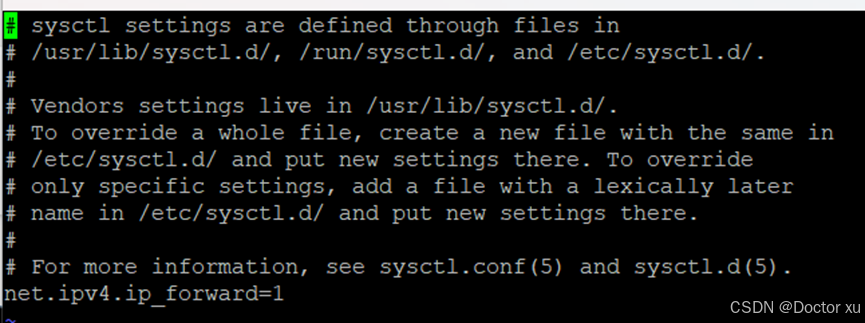

net.ipv4.ip_forward=1
如图：

#使生效
sysctl -p

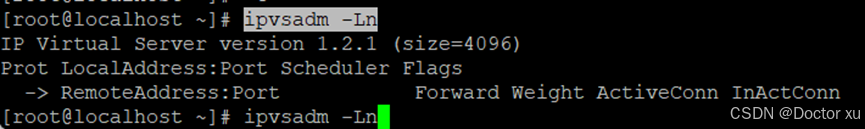

#查看当前负载情况（当前无任何负载配置）
ipvsadm -Ln

#配置负载信息（由于使用命令配置，信息临时生效，如遇服务器重启会丢失，因此用脚本执行，顺便设置个开机自启更方便）
#随便创建个脚本取名lvs.sh
cd /root
touch lvs.sh
chmod +x lvs.sh
vi lvs.sh

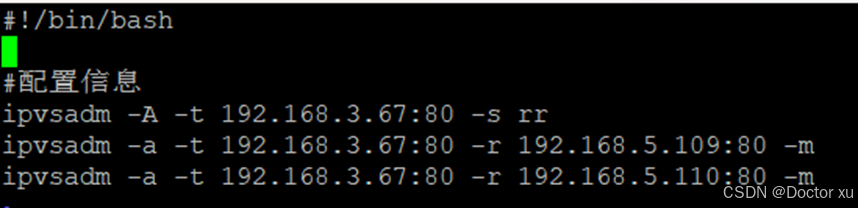

#添加以下内容（前端负载IP及端口，后端节点IP及端口,一定要加sudo，已踩坑）
#!/bin/bash
#配置信息
sudo ipvsadm -A -t 192.168.3.67:80 -s rr
sudo ipvsadm -a -t 192.168.3.67:80 -r 192.168.5.109:80 -m
sudoipvsadm -a -t 192.168.3.67:80 -r 192.168.5.110:80 -m

#执行脚本先测试一下
./lvs.sh

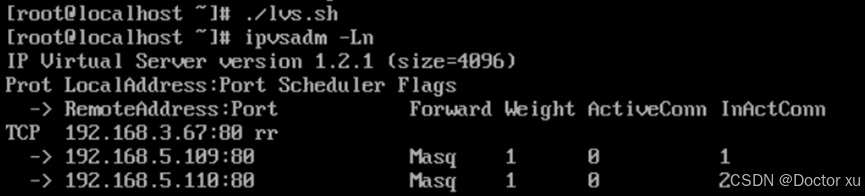

#再次查看负载情况
ipvsadm -Ln

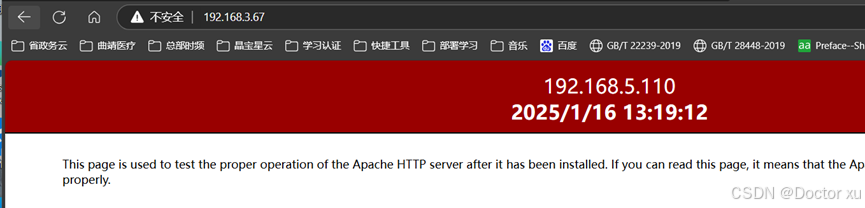

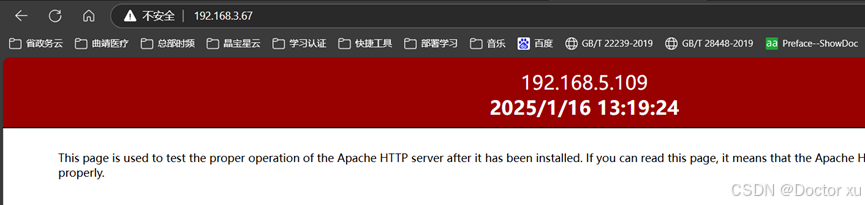

#通过前端IP访问节点web服务http://192.168.3.67（负载均衡服务器防火墙和节点防火墙记得放通80端口）
#多次新建窗口打开网页，首页在109和110节点服务切换，测试成功（不要在一个界面用刷新测试）

# crontab将脚本写入开机自动执行
crontab -e
#写入
@reboot /root/lvs.sh

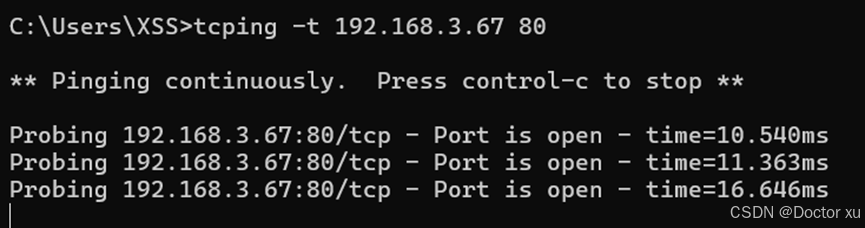

#重启前测试端口正常如下图（网页访问测试也行），这个时候重启一下负载服务器
reboot

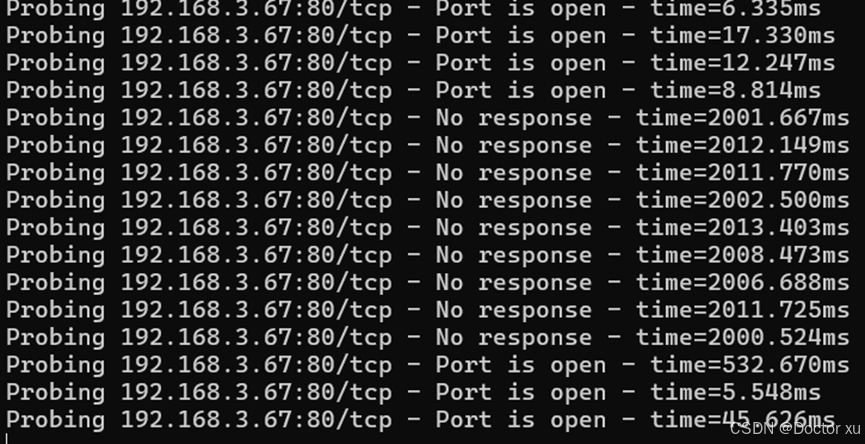

#重启后，负载服务自启成功（重启过程网络丢包后开机恢复）
