倾斜摄影OSGB模型压平

随着倾斜摄影技术和BIM的深度结合，先如今对OSGB模型进行压平，然后在相应位置放置一些BIM模型（如Revit模型）的需求越来越多。现在倾斜伴侣OSGBLab也有模型压平功能了，让小编娓娓道来。

一：软件下载

可以通过osgblab的官网www.osgblab.com下载最新版本的软件，注意osgb数据有效性检查要求软件版本大于等于2.9.15

二：操作步骤

    首先打开软件，然后点击首页的“打开三维模型浏览器”，或者直接把metadata.xml往软件里面一拖，就能打开倾斜摄影OSGB数据进行三维浏览。

     然后点击工具栏中的“模型压平”按钮。

• 2.1 设置压平范围

  可以手动绘制一个或者多个压平范围，也可以导入shp，kml等矢量数据当做压平范围。

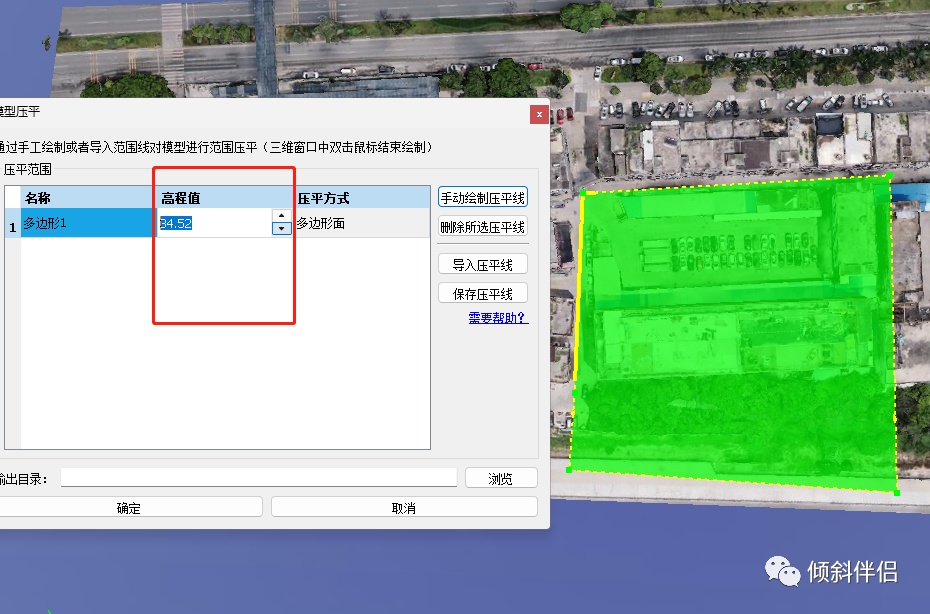

•    2.1 调整压平范围的高程值

     在三维界面中绘制或导入压平范围后，如果高度不合适，可以实时调整高程值，结合三维视图中绘制的压平线，确定最终的高程值。

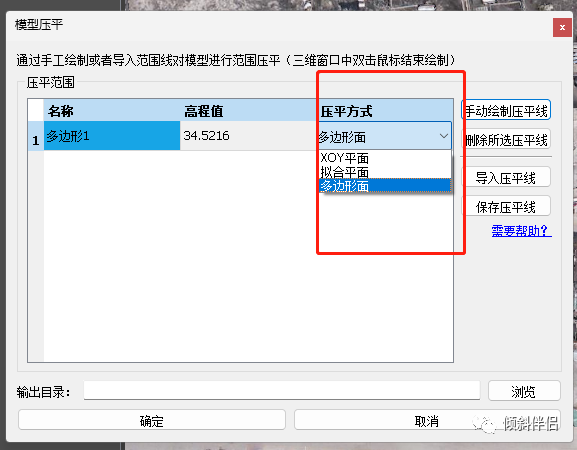

• 2.3 设置压平方式

    软件支持三种压平方式，分别为：

• 多边形面压平方式：

    多边形面压平方式就是根据在压平多边形的顶点坐标高程值，进行模型压平，这种压平方式适合大多数情况下使用，压平面边界处不会出现明显的边界

• XOY平面压平方式

    压平面是一个和XY平面平行的压平面，所有压平面顶点的高程值都一样。

• 拟合平面压平方式：

    根据压平面多边形的顶点，拟合出一个最佳投影平面作为压平面进行模型压平。

• 2.4 输出压平模型

    设置好输出目录后，点击确定按钮，即可输出压平模型。

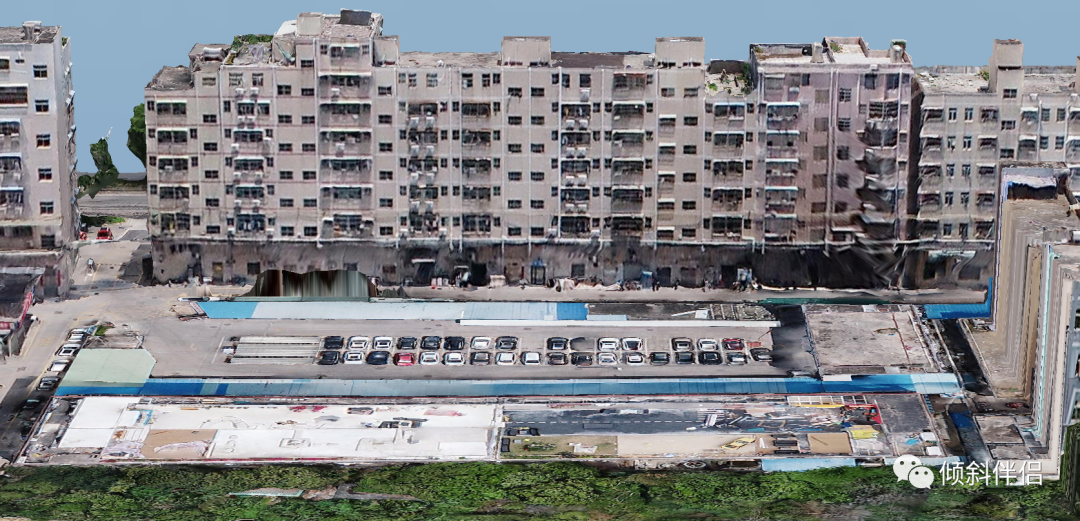

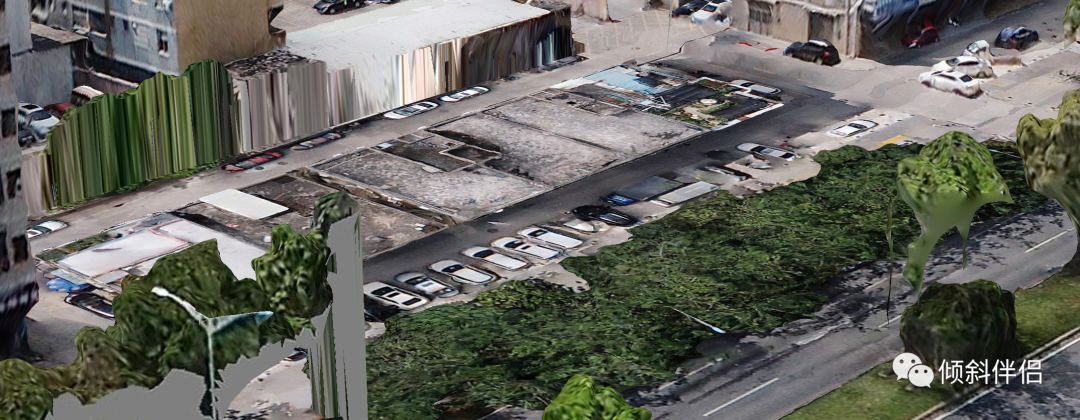

    可以看到输出的压平模型效果非常好，而且没有明显的闪面现象。
