本文深入讲解了使用Paint和Canvas类进行绘图的方法，包括颜色设置、抗锯齿、阴影效果、文字对齐、路径绘制及图像重叠处理。同时介绍了如何在自定义View中运用这些技术实现图形绘制。

绘图类

Paint类（画笔）

实例化对象：

Paint paint = new Paint();

常用方法：

方法	描述
setARGB(int a,int r,int g,int b)	A（透明）、R（红色）、G（绿色）、B（蓝色）设置颜色的参数 0-255
setColor(int color)	参数color可以填写Color类提供的颜色常量来指定，依然可以用Color.rgb(int r,int g,int b);来指定
setAlpha(int a)	指定透明度
setAntiAlias(boolean a)	是否使用抗锯齿功能，使用之后，绘制图便变慢
setDither(boolean d)	是否使用图像抖动处理，使用后图像会变的平滑、饱满、清晰
setPathEffect(PathEffect)	设置图像绘制的路径
setShader(Shader s)	设置渐变，参数有 LinearGradient 线性渐变、RadialGradient 径向渐变、SweepGradient 角度渐变
setShadowLayer(float radius,float dx,float dy,int color)	设置阴影，radius角度（为 0 时无阴影）、dx x轴距离、dy y轴距离、color 颜色
setStrokeCap(Paint.Join join )	设置画笔转弯处的连接风格，参数有Join.BEVEL、Join.MITER、Join.ROUND
setStorkeWidth(folat w)	设置笔触的宽度
setStyle(Paint.Style style)	设置填充风格，参数为Style.FILL、Style.STROKE、Style.FILL_AND_STROKE
setTextAlign(Paint.Align a)设置文字对齐方式 Align.CENTER、Align.LEFT、Align.RIGHT
setTextSize(float size)	设置文字的大小
setFakeBoldText(boolean f)	设置是否为粗体
setXfermode(Xfermode x)	设置图形重叠时的处理方式

Canvas类（画布）

通过Paint类与该类提供的方法，可以画出各种图形。

drawColor(Color color); //画布颜色

绘制几何图形

数组里放的类似于坐标

方法	描述
drawCircle(flaot cx, float cy , float radius,Paint paint)	圆
drawLine(float startX,float staytY,float stopX,float stopY,Paint paint)	线
drawLines(float [] pts,Paint paint)	多条线
drawOval(Rectf oval,Paint paint)	椭圆
drawPoint(float x,float y,Paint paint)	点
drawPoints(float [] pts,Paint paint)	多个点
drawRect(float left, float top , float right,float bottom , Paint paint)	矩形
drawRoundRect(Rectf rect, float rx,float ry ,Paint paint)	圆角矩形
translate(float x,float y)	可以设置绘画的位置

drawArc(Rectf oval , float startAngle, float sweepAngle , boolean useCenter ,Paint paint)  //绘制弧形

（true与false区别）例子：

 canvas.drawArc(new RectF(10,20,100,100),0,45,true,paint);

在这里插入图片描述

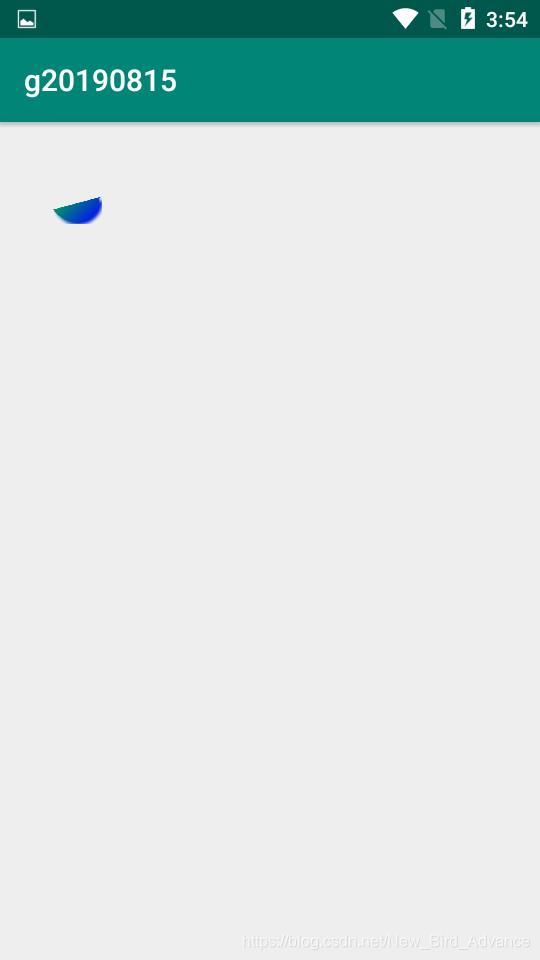

 canvas.drawArc(new RectF(50,50,100,100),0,150,false,paint);

在这里插入图片描述

绘制文本

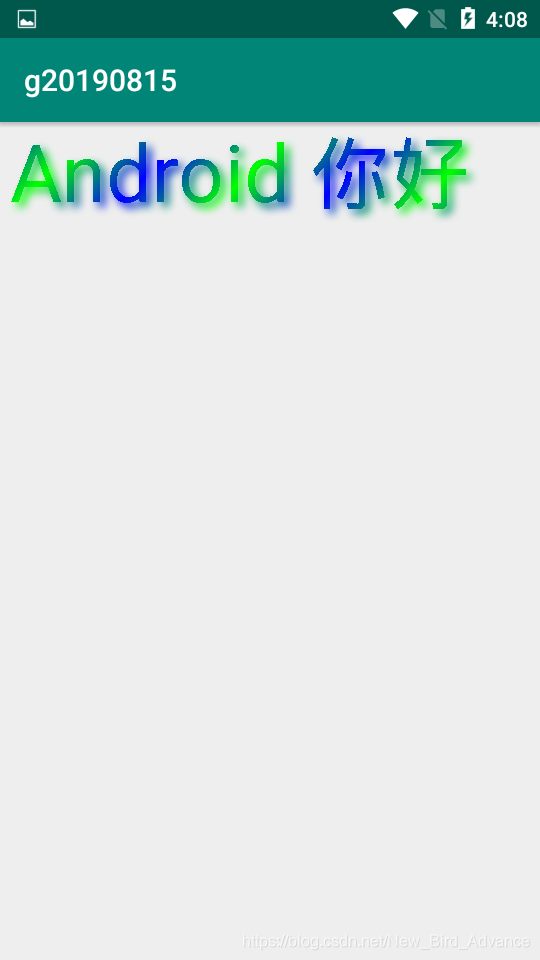

drawText(String txt, float x, float y,Paint paint);

例子：

canvas.drawText("Android 你好",10,80,paint);

在这里插入图片描述

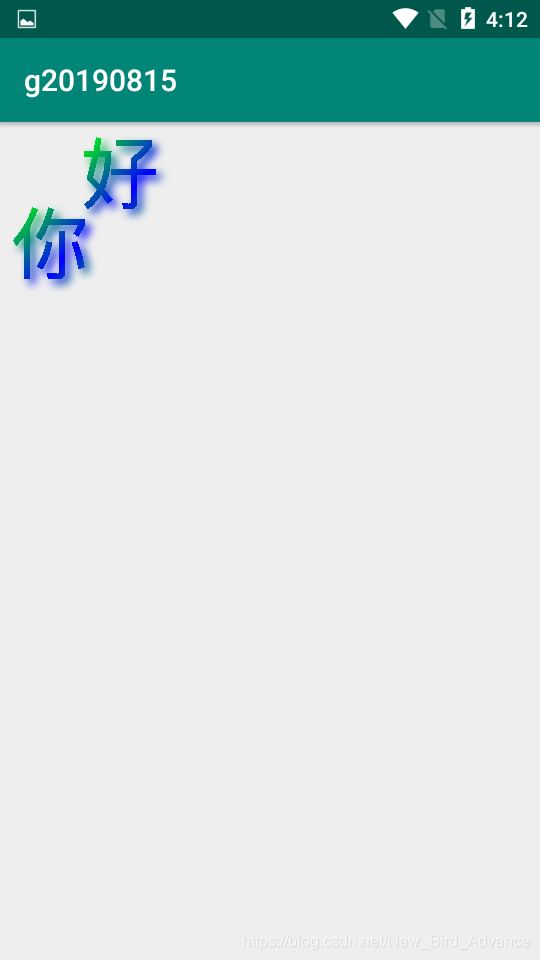

drawPosText(String txt,float [] pos ,Paint paint);//与之前不同，此方法要为每一个子指定坐标

例子：

canvas.drawPosText("你好",new float[]{10,150,80,80},paint);

在这里插入图片描述

绘制路径：

绘制路径可以分为两部：

（1）创建路径

创建路径，可以使用Path类，Path类包含一组矢量图的绘制方法，例如圆、矩形、弧、线条等。

方法	描述
addArc(RectF oval,float startAngle,float sweepAngle)	添加弧形路径
addCricle(float x,float y,float radius,Path.Direction d )	添加圆形路径
addOval(RectF oval, Path.Direction d)	添加椭圆路径
addRect(RectF rect,Path.Direction d)	添加矩形路径
addRoundRect(RectF rect, float rx, float ry,Path.Direction d)	添加圆角矩形
moveTo(float x,float y)	设置开始绘制直线的起始点
lineTo(float x,float y)	在moveTo()方法设置起始点与该方法的结束点之间画一条线，若之前并没有使用moveTo()，则将从(0,0)点开始画线
quadTo(float x1,float y1,float x2,float y2)	根据指定的参数绘制一段轨迹的线段
close()	闭合路径

Path.Direction 是一个常量，值为：

Path.Direction.CW 顺时针
Path.Direction.CCW 逆时针

（2）将定义好的路径画在画布上

canvas.drawPath(Path path,Paint paint);

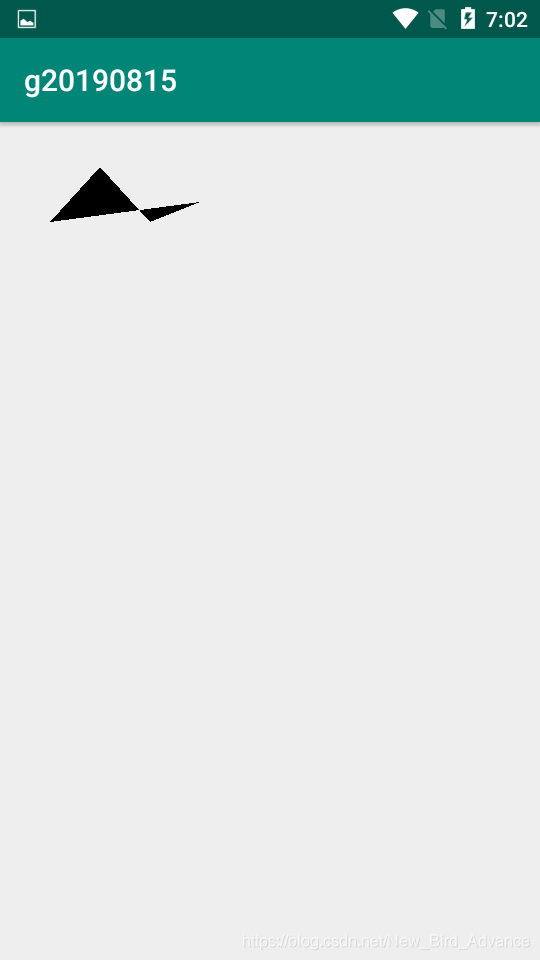

例子：

Paint paint = new Paint();
Path path = new Path();
path.moveTo(50,100);
path.lineTo(100,45);
path.lineTo(150,100);
path.lineTo(200,80);
canvas.drawPath(path,paint);

按理说这样绘制出来的是一段折现，奈何它竟然是封闭的图形，这是个问题！！目前没有找到方法，求指教
在这里插入图片描述

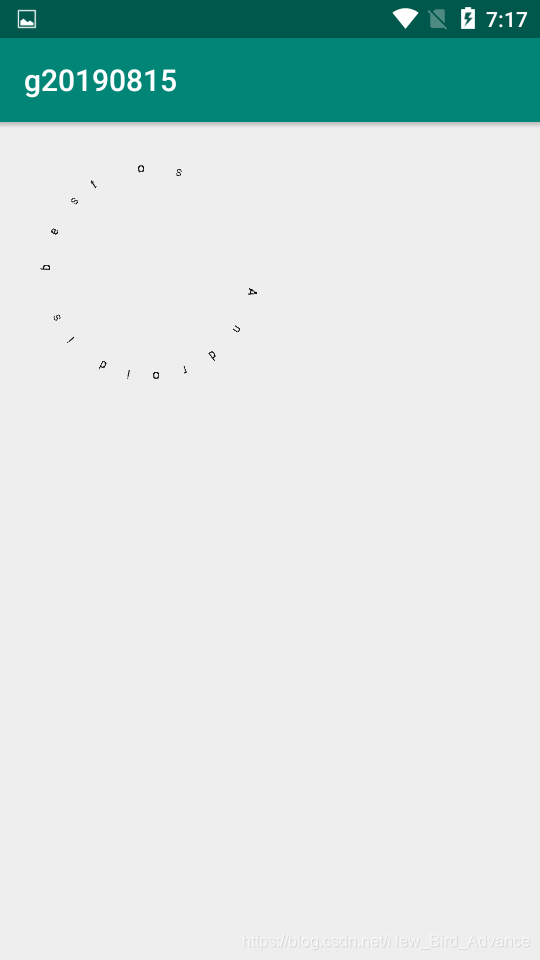

canvas.drawTextOnPath();//绘制字符串

例子：

 String s = "Android is best os";
 Paint paint = new Paint();
 Path path = new Path();
 path.addCircle(150,150,20,Path.Direction.CW);
 canvas.drawTextOnPath(s,path,0,-80,paint);

在这里插入图片描述

绘制图片

可以将保存在Bitmap中的图像信息画出来

方法	描述
drawBitmap(Bitmap bitmap,Rect src,RectF dst,Paint paint)	从指定点绘制从源图像中挖出的一块
drawBitmap(Bitmap bitmap,float left,float top,Paint paint)	在指定点绘制位图
drawBitmap(Bitmap bitmap,Rect src,Rect dst,Paint paint)	从指定点绘制从源图像中挖出的一块

Rect src 表示要挖去的位置
Rect dst 表示要绘制的位置

使用Canvas：

（1）创建一个类继承View，重写onDraw()；

在继承的View类中，有四个构造方法，必须重写其中一个，这四个构造方法是在不同的情况下实现引用绘图布局的。
若要再布局中引用则要重写构造方法如下：

 public 类名(Context context,  AttributeSet attrs) {
        super(context, attrs);
    }

否则会有类似的报错：

android.view.InflateException: Binary XML file line #9: Error inflating class com.example.newland.f20190818.MyView

在onDraw()方法中，实例化你想要的画笔，描绘你想绘画出来的图案。

package com.example.newland.g20190815;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.LinearGradient;
import android.graphics.Paint;
import android.graphics.Shader;
import android.util.AttributeSet;
import android.view.View;

public class DrawV extends View {


    public DrawV(Context context, AttributeSet attrs) {
        super(context, attrs);
    }


    @Override
    protected void onDraw(Canvas canvas) {
        //实例化画笔
        Paint paint = new Paint();
        //设置画笔颜色
        paint.setColor(Color.BLUE);
        //设置阴影的颜色
        paint.setShadowLayer(2,3,3,Color.BLUE);
        //设置线性渐变
        Shader shader = new LinearGradient(0,0,50,50,Color.BLUE,Color.GREEN,Shader.TileMode.MIRROR);
        paint.setShader(shader);
        //画圆
        canvas.drawCircle(50,50,50,paint);
    }
}

（2）在布局文件中添加视图

<?xml version="1.0" encoding="utf-8"?>
<RelativeLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">


    <com.example.newland.g20190815.DrawV
        android:id="@+id/xom"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content" />

</RelativeLayout>
