UML类图设计

今天在这里，主要介绍一下UML中的类图设计。

UML，统一建模语言（Unified Modeling Language），用于说明、可视化、构建和编写一个系统。在UML系统开发时主要使用三个模型：

1. 功能模型（展示系统实现的功能）：包括用例图。
2. 对象模型（展现系统中各个对象之间的联系）：包括类图、对象图。
3. 动态模型（展示系统内部运作）：包括序列图，活动图，状态图。

类图(Class diagram)是面向对象建模的主要组成部分，用于表明类的内部结构，以及与其他类的关系等。

类图的组成

一个类图主要包含有几个部分：

1. 类：对应Java的class
2. 接口：对应Java的interface
3. 包：对应Java的package
4. 关系：包括继承关系（extends）、实现关系（implements）、关联关系（A类是B类的成员字段）、聚合关系（例如A在B的构造方法中）、组合关系（A在B构造方法中，A不能独立存在）、依赖关系（例如方法的调用）。

下面就来详细介绍类图的各个部分的写法。

类

Student类

属性字段有：name姓名、password密码

方法有：run跑步、study学习、sleep睡觉

接口

Function接口

方法有：add添加人类、delete删除人类、queryAll查询所有

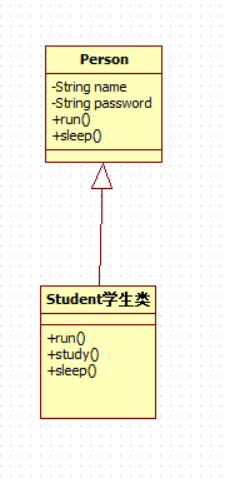

泛化关系（继承关系）

体现为Student extends Person

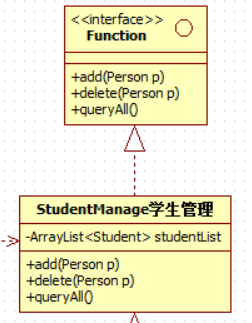

实现关系

StudentManage学生管理 implements Function功能接口

但通常会使用虚线的空箭头表示。

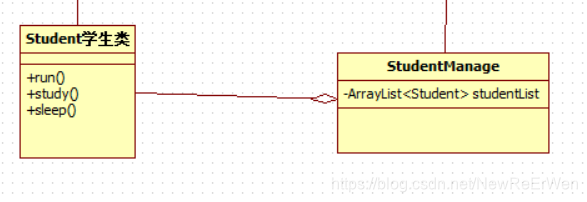

聚合关系

表述就是，学生管理中包含有学生，但学生是一个独立的个体。

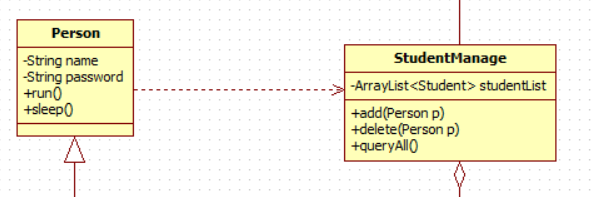

依赖关系

这里所画类图并不合理，但一时半会儿难以找到合适的例子。

依赖关系其实就是，一个类只在某些方法的参数引用另一个类，并不会与另一个类有太多的纠缠。

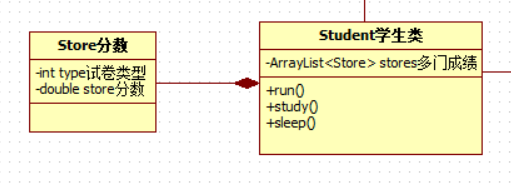

组合关系

学生是需要有成绩的，如果说没了学生，那么成绩独立存在并没有什么意义。

所以说，组合关系就是，A里面有B，B离了A活不了。

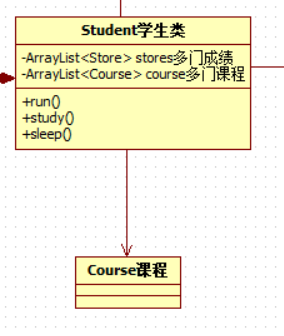

关联关系

学生中有课程，但又不属于包含关系，所以我们只能说，二者有关联。
