UML类图

类的表示

     类图分为三层，第一层是类的名称，如果是抽象类或接口，就用斜体表示，其中接口名称的上部会用<<interface>>修饰；第二层是类的成员变量，通常是字段和属性；第三层是类的成员方法。类的成员变量和成员方法的修饰符分为+、#、－，分别表示public、protected、private。

类之间的关系

    类之间的关系有泛化（Generalize），实现（Realize），关联（Associate），聚合（Aggregate），组合(Compose)，依赖(Dependency)。

1.泛化（Generalize）

关系：泛化是一种继承关系，用来表示类与类、类与抽象类、抽象类与抽象类、接口与接口之间的关系。

箭线：用空心三角形+实线表示，箭头指向父类。

2.实现（Realize）

关系：实现用来表示类与接口、抽象类与接口之间的关系。

箭线：用空心三角形+虚线表示，箭头指向接口。

3.关联（Associate）

关系：关联可以是双向的，也可以是单向的；关联关系可以进一步划分为聚合及组合关系。

箭线：用实线箭头表示，双向的关联可以有两个箭头或者没有箭头，单向的关联有一个箭头。

比如，荷花受季节影响，箭头指向季节。

4.聚合（Aggregate）

关系：聚合用来表示整体与部分的关系，是一种弱的关联关系，体现为A可以包含B，但B不一定是A的一部分。

箭线：用空心的菱形+实线箭头表示，菱形指向整体。

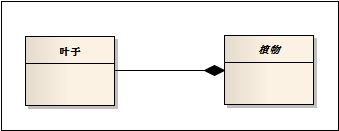

5.组合(Compose)

关系：组合用来表示整体与部分的关系，是一种强的关联关系，体现了严格的整体和部分的关系，整体和部分的生命周期一样。

箭线：用实心的菱形+实线箭头表示，菱形指向整体。

6.依赖(Dependency)

关系：依赖用来表示两者之间的依从关系。

箭线：用虚线箭头表示，箭头指向被依赖的对象。

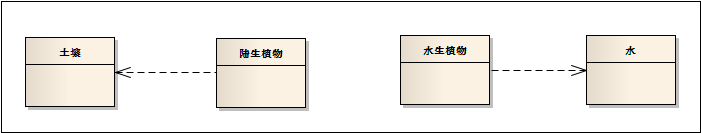

比如，陆生植物依赖土壤，而水生植物依赖水，当然了，陆生植物也依赖水，这里只是为了更直观地体现陆生和水生的本质区别。

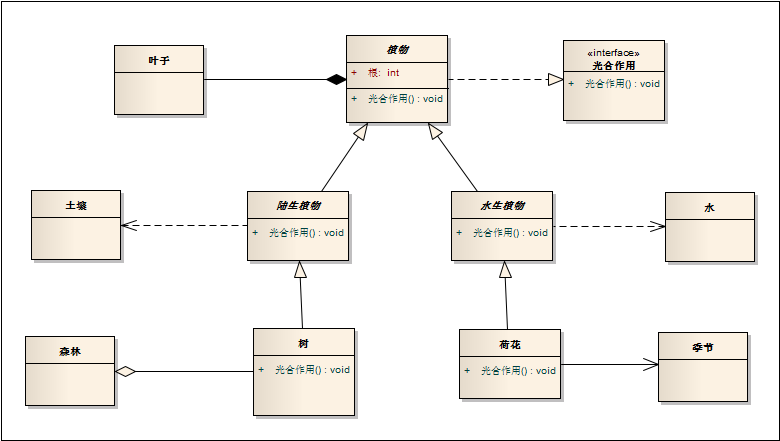

完整的类图
