网测科技_Iperf工具测试案例

一、Iperf工具介绍

Iperf是一款基于TCP/IP和UDP/IP的网络性能测试工具，它可以用来测量网络带宽和网络质量，还可以提供网络延迟抖动、数据包丢失率、最大传输单元等统计信息。帮助定位网络瓶颈，解决网络故障。
Supernova测试仪内置了多种开源软件，iperf就是其中之一，在测试仪中使用这些开源软件，可以进行性能和功能测试。

1.1用途

可测试TCP吞吐带宽
可测试UDP吞吐带宽

二、在supernova测试仪中可应用的场景

使用Supernova物理机，并加装WiFi测试模块，可以模拟无线终端，连接WiFi无线热点或路由器，通过WiFi网络进行性能测试。Supernova的无线模块支持WiFi 6（IEEE 802.11.ax），即第六代无线局域网网络技术，WiFi 6允许无线路由器与多达8个终端设备进行通信，单通道速率可达1.2Gbps，最高速率可达9.6Gbps

2.1 网关模式

测试仪同时模拟客户端和服务器，测试流量穿过受测设备（如无线路由器），得到受测设备的性能。

2.2应用服务模式

测试仪只模拟客户端，向受测设备发送流量。

2.4 终端模式

测试仪只模拟服务器，接收客户端的请求。

说明，在以上三种模式中，应用服务模式和终端模式需要两台测试仪配合使用：测试仪1当客户端运行应用服务模式，测试仪2当服务端，运行终端模式。此场景主要应用在受测设备的入口和出口异地场景。

三、用例功能介绍

3.1限速配置

限速层次：链路层带宽限速
固定速率：设置一个限速数值，运行过程中速率将一直保持该数值
限速单位Gbps，Mbps，kbps，bps。默认为Mbps。

3.2抓包设置

可以设置需要抓的协议类型，指定IP地址、端口、文件大小或者包数。可在运行前或运行中设置抓包。

3.4并发连接数

代表着一次所运行的线程数。

3.4 缓冲区大小

缓冲区即就是报文中载荷的大小。对于TCP协议，范围：1-1048576字节； 对于UDP协议，可设置范围：1-65507

3.5 流量方向

正向，客户端向服务端发送数据；
反向，服务器向客户端发送数据；
双向，在两个方向进行测试，客户端和服务器同时发送和接收数据。

四、测试用例

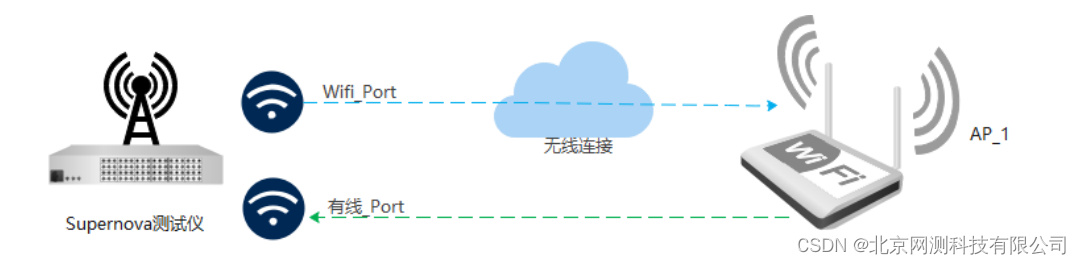

4.1 用例拓扑图
