网测科技_组播IGMP测试案例

一、文档说明

本文档主要介绍IGMP的配置和测试过程。随着需求的不断改变,可能会对用例配置进行修改和升级,从而改变配置过程,所以有任何问题,请联系我们的售前或售后支持人员。

二、IGMP简介

IGMP(Internet Group Management Protocol)Internet组管理协议,是因特网协议家族中的一个组播协议,运行在网络层。该协议运行在主机和相邻路由器之间,用于生成组播组成员关系。
IGMP有3个版本,分别是IGMPv1、IGMPv2以及IGMPv3:
IGMPv1定义了主机加入组播组的方式,但是并未定义离开组播组的消息;
IGMPv2在IGMPv1的基础上进行优化,增加了主机的离开组播组消息;
IGMPv3在IGMPv2的基础上再次优化,主要优化内容为加强了主机控制能力、查询功能以及报告功能。
IGMP三个版本向后兼容。支持IGMPv3的路由器可以与运行IGMPv1、IGMPv2以及IGMPv3的客户端进行交互。

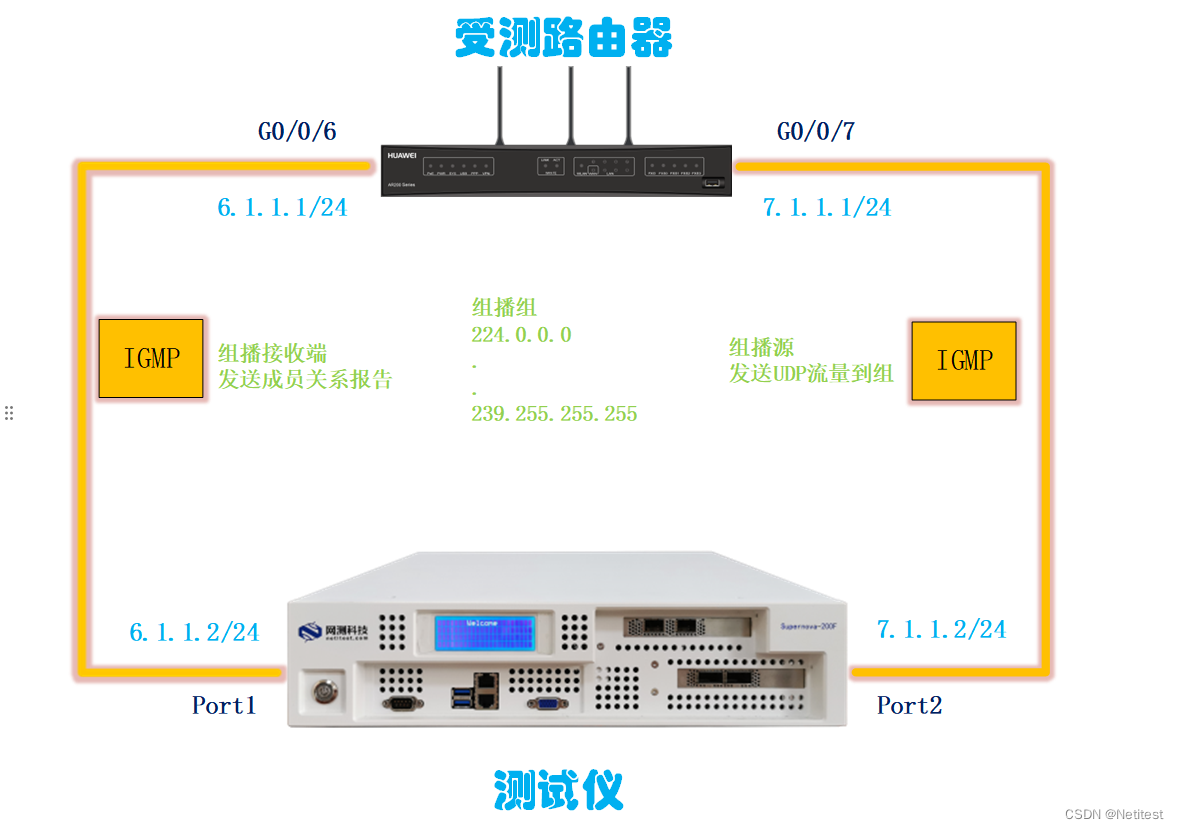

三、测试拓扑图

单向拓扑:
Supernova测试仪Port1口模拟IGMP组播接收端、Port2口模拟组播源进行IGMP测试。Port2口组播源发送UDP报文到组,经受测路由器转发给加入组的Port1口的接收端。
在这里插入图片描述

四、配置路由器

这里以华为路由器AR1220C举例,测试仪的port1端口网线连接路由器的6口;测试仪的port2端口网线连接路由器的7口。

4.1登录路由器。输入正确的用户名和密码

4.2配置路由器接口的IP地址

[AR1200]
