网测科技_动态路由协议OSPFV3测试案例

一、文档说明

本文档主要介绍OSPFv3的配置和测试过程。随着需求的不断改变，可能会对用例配置进行修改和升级，从而改变配置过程，所以有任何问题，请联系我们的售前或售后支持人员。

二、OSPFv3简介

开放式最短路径优先OSPF（Open Shortest Path First）是IETF组织开发的一个基于链路状态的内部网关协议（Interior Gateway Protocol）。目前针对IPv4协议使用的是OSPF Version 2（RFC2328）；针对IPv6协议使用OSPF Version 3（RFC2740）

三、测试拓扑图

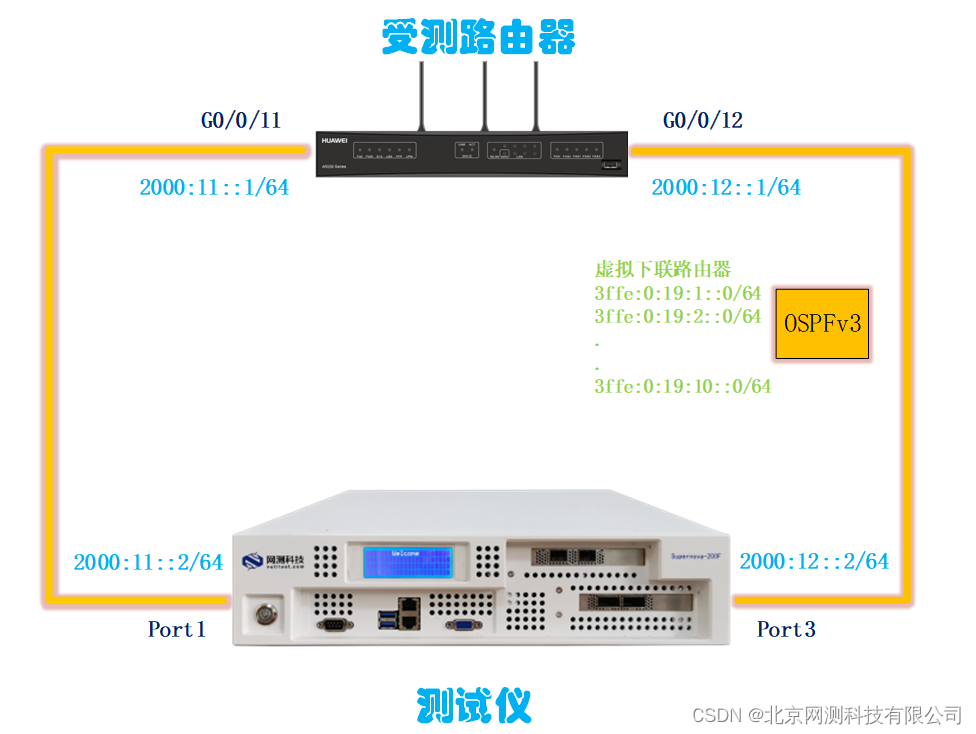

单向拓扑:

Supernova测试仪Port1口只模拟客户端、Port2口只模拟服务端进行OSPFv3协议仿真测试。Port2口服务端模拟1个通告路由器和多个下联路由器。Port1模拟客户端以Port2口服务端模拟的下联路由器为目的发送UDP流量。

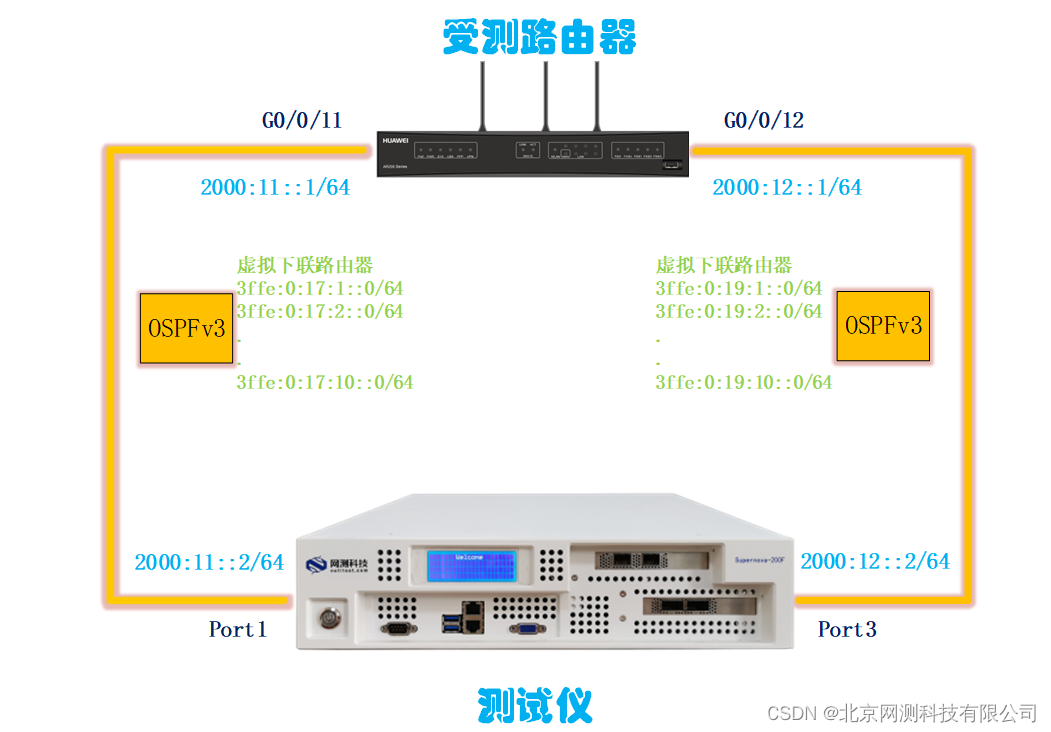

双向拓扑:

Supernova测试仪Port1口同时模拟客户端和服务端、Port2口同时模拟客户端和服务端进行OSPFv3协议仿真测试。Port1口服务端模拟1个通告路由器和多个下联路由器，Port2口服务端模拟1个通告路由器和多个下联路由器。Port1模拟客户端以Port2口服务端模拟的下联路由器为目的发送UDP流量。Port2模拟客户端以Port1口服务端模拟的下联路由器为目的发送UDP流量。

四、配置路由器
