一、BGP_EVPN测试简介

1.1 BGP_EVPN简介

EVPN（Ethernet Virtual Private Network）是一种用于二层网络互联的VPN技术。EVPN技术采用类似于BGP/MPLS IP VPN的机制，在BGP协议的基础上定义了一种新的网络层可达信息NLRI（Network Layer Reachability Information）即EVPN NLRI，EVPN NLRI定义了几种新的BGP EVPN路由类型，用于处在二层网络的不同站点之间的MAC地址学习和发布。
原有的VXLAN实现方案没有控制平面，是通过数据平面的流量泛洪进行VTEP发现和主机信息（包括IP地址、MAC地址、VNI、网关VTEP IP地址）学习的，这种方式导致VXLAN网络存在很多泛洪流量。为了解决这一问题，VXLAN引入了EVPN作为控制平面，通过在VTEP之间交换BGP EVPN路由实现VTEP的自动发现、主机信息相互通告等功能，从而避免了不必要的数据流量泛洪。

1.2 BGP_EVPN路由

EVPN（Ethernet Virtual Private Network）技术采用类似于BGP/MPLS IP VPN的机制，在BGP协议的基础上定义了一种新的NLRI（Network Layer Reachability Information，网络层可达信息）即EVPN NLRI，EVPN NLRI定义了新的BGP EVPN路由类型，用于处在三层网络的不同站点之间的IP地址学习和发布。
在动态VXLAN隧道创建中，EVPN作为VXLAN控制平面协议，会使用到EVPN NLRI中定义的IP前缀类型（IP Prefix Route）路由，用于传递VTEP地址和主机信息，可以使VTEP（VXLAN Tunnel Endpoints）发现和主机信息学习从数据平面转移到控制平面。
IP前缀路由是Type5路由，该类型路由的报文格式如图1所示：
图1 IP前缀路由的报文格式：
在这里插入图片描述

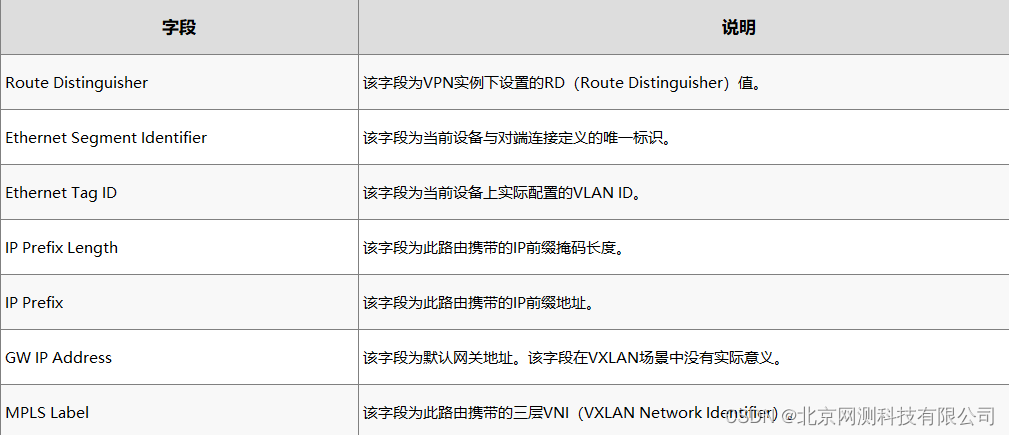

各字段的解释如下表所示：

在这里插入图片描述

该类型路由的IP Prefix Length和IP Prefix字段既可以携带主机IP地址，也可以携带网段地址：

当携带主机IP地址时，在VXLAN控制平面中主要用于主机IP路由通告。
当携带网段地址时，通过传递该类型路由，可以实现VXLAN网络中的主机访问外部网络。

1.3 相关概念

VTEP（VXLAN Tunnel Endpoints）
VTEP是VXLAN隧道端点，封装在NVE中，用于VXLAN报文的封装和解封装。
VTEP与物理网络相连，分配有物理网络的IP地址，该地址与虚拟网络无关。

VXLAN报文中源IP地址为本节点的VTEP地址，VXLAN报文中目的IP地址为对端节点的VTEP地址，一对VTEP地址就对应着一个VXLAN隧道。
NVE（Network Virtualization Edge）
网络虚拟边缘节点NVE，实现网络虚拟化功能的网络实体。报文经过NVE封装转换后，NVE间就可基于三层基础网络建立二层虚拟化网络。
VNI（VXLAN Network Identifier）
VXLAN网络标识VNI类似VLAN ID，用于区分VXLAN段。
一个VNI表示一个租户，即使多个终端用户属于同一个VNI，也表示一个租户。
VNI和VPN实例进行关联，用于VXLAN报文跨子网的转发。
EVPN-VPN-Target
每个VPN实例关联一个或多个EVPN-VPN-Target。有两类EVPN-VPN-Target：
Export EVPN-VPN-Target：Export EVPN-VPN-Target属性会携带在EVPN路由中发送到远端的EVPN对等体。
Import EVPN-VPN-Target：Import EVPN-VPN-Target属性通过与EVPN路由中携带的Export EVPN-VPN-Target属性匹配来决定哪些EVPN路由能交叉到本地的VPN实例IPv4地址族的路由表中。
EVPN-VPN-Target属性控制EVPN路由的收发，进行EVPN路由交叉时，EVPN路由中携带的Export EVPN-VPN-Target属性中如果有一个与本地VPN实例IPv4地址族下的配置的Import EVPN-VPN-Target一致，即可交叉成功。

1.4 通过EVPN部署VXLAN隧道过程

如图2所示其建立过程如下：

1.在Device1和Device2上创建VPN实例，并在Device1和Device2之间建立EVPN对等体关系。
2.Device1和Device2间通过EVPN协议相互发送IP前缀路由。本端设备将主机地址或主机所在的网段地址引入到VPN实例中，并使用IP前缀路由发送至对端设备。
3.Device1和Device2收到对方发来的IP前缀路由后，将检查路由上携带的Export EVPN-VPN-Target，如果与本端VPN实例IPv4地址族下的配置的Import EVPN-VPN-Target一致，则接收
