一、文档说明

本文档主要介绍BGPv4的配置和测试过程。随着需求的不断改变，可能会对用例配置进行修改和升级，从而改变配置过程，所以有任何问题，请联系我们的售前或售后支持人员。

二、BGPv4简介

BGP是Border Gateway Protocol （边界网关协议）的简称，是一种动态路由协议，该协议用于创建自治系统之间无环路域间路由，分为IBGP(两台路由器自治域号一样)和EBGP（两台路由器自治域号不一样）。目前针对IPv4协议使用的是BGP Version 4（RFC1771）；针对IPv6协议使用BGP4+（RFC1771）。

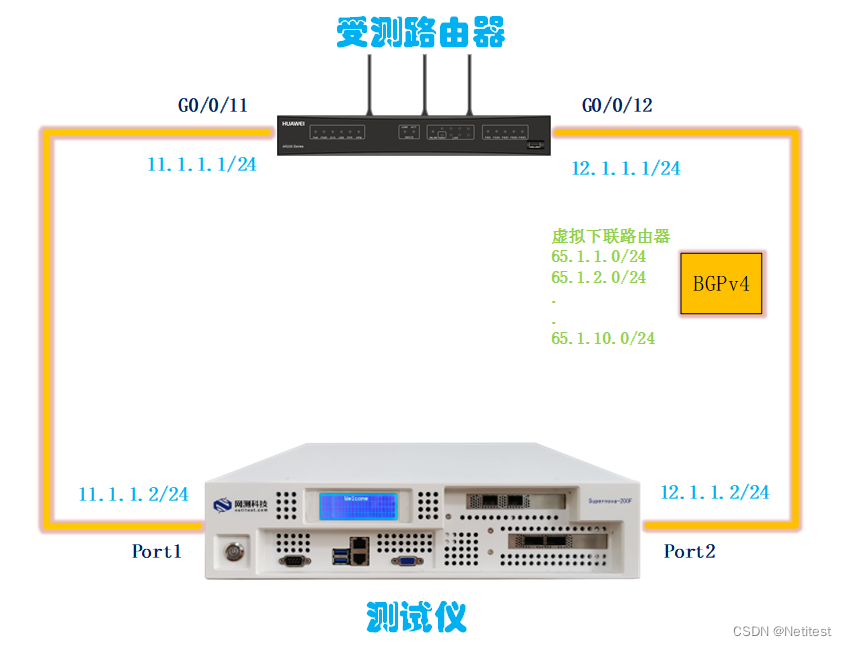

三、测试拓扑图

3.1单向拓扑

Supernova测试仪Port1口只模拟客户端、Port2口只模拟服务端进行BGPv4协议仿真测试。Port2口服务端模拟1个通告路由器和多个下联路由器。Port1模拟客户端以Port2口服务端模拟的下联路由器为目的发送UDP流量。

四、配置路由器

这里以华为路由器AR1220C举例，测试仪的port1端口网线连接路由器的11口；测试仪的port2端口网线连接路由器的12口。

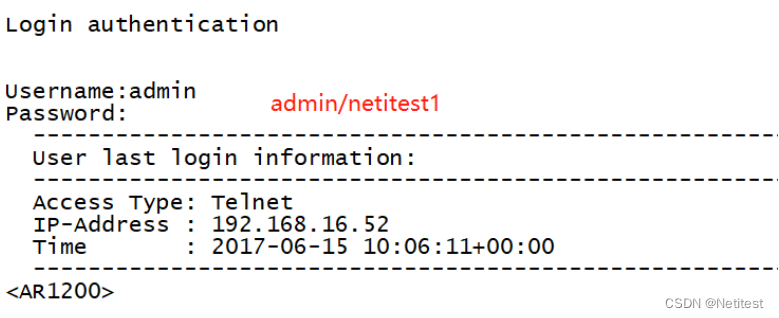

4.1登录路由器。输入正确的用户名和密码

4.2配置路由器接口的IP地址

[AR1200] int g0/
