mininet+RYU实现交换机

启动mininet：

sudo mn --topo single,3 --mac --switch=user --controller=remote

启动ryu控制器：

cd /usr/local/lib/python2.7/dist-packages/ryu/app

ryu-manager --verbose simple_switch_13.py ofctl_rest.py rest_topology.py(后面的两个文件是为了进行restapi的调用加载的)

在浏览器中调用ryu的api

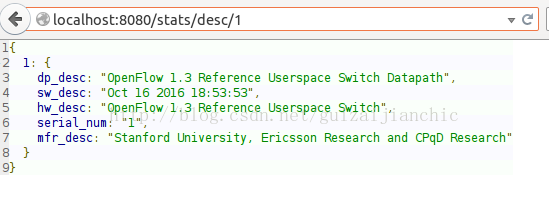

显示交换机1的相关信息

在没有ping之前直接查看交换机当前的流表，这时只有packet-in

mn中h1 ping h2

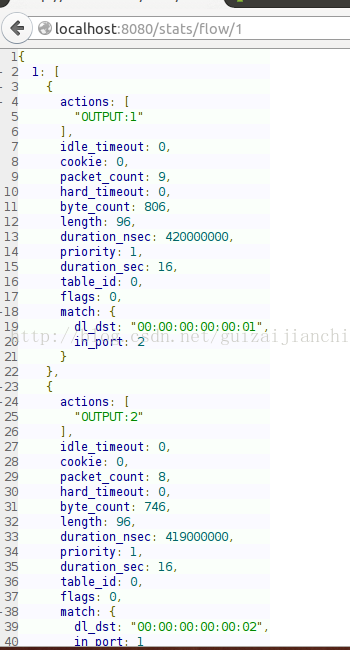

这时再查看流表的情况：

匹配的是目标mac地址和源端口

mn:h1 ping h3

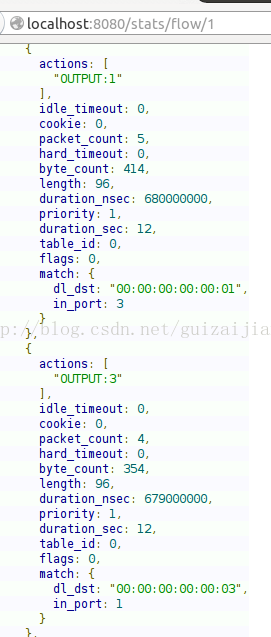

浏览器中查看流表情况：

这时会发现新增加了h1和h3之间的流表

对流表进行更改，选择post，

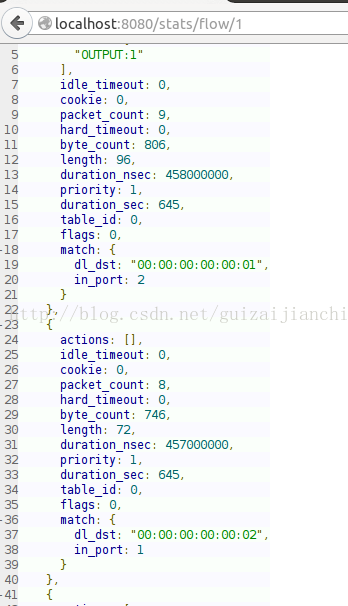

查看现在的流表，发现已经有了改变：

在mn中h1 ping h2，会发现Ping不通

h1 ping h2 的过程

h1 arp request h2 广播 mac_to_port中保存h1的信息

h2 arp reply h1 添加h2-h1流表，执行packet-out;mac_to_port中添加h2的信息

h1 icmp request h2 添加h1-h2流表，执行packet-out;

h2 icmp reply h1 h2-h1流表已经存在，执行packet-out

在这个过程中，h2-h1的流表会被执行2次，h1-h2的流表会被执行一次，第一次的arp request是广播的
