体积场

Dynamics
vel（faces）、density、temperature、fuel、burn、heat
divergence、pressure、rest、confinement
Cd、Alpha

Masks
source、sourceindex、sink
collision、collisionvel
pump、pumpindex

Smoke Solver —— Smoke解算器

此解算器是Smoke模拟的基础，Pyro Solver添加了flame模拟和额外的shape控制；如仅生成烟雾，smoke solver更简单，可在其上构建子集的扩展；但Pyro Solver更灵活；

Color

Cd场，存储颜色，用于可视化的Diffuse Field参数；
Alpha场，每点颜色量，确定颜色如何混合非常重要；

Relationships

使用DOP relationships，添加sources、pumps、sinks、collision，默认关闭；可使用merge节点的relationship参数；

Advanced

Advection标签是设置vel驱动其他场的驱动类型；

Collisions标签是纠正场在碰撞内部的值；

Pyro Solver —— Pyro解算器

Pyro Solver是Smoke Solver的扩展，如没有燃烧，可考虑使用Smoke Sover（因为更简单），但Pyro Solver会更加灵活；

参数比较

https://youtu.be/iD9e5V3dIIg

houdini pyro参数比较_哔哩哔哩_bilibili

Smoke Object (Sparse) —— 创建smoke对象及相关场

体积场

density、temperature、divergence、pressure，vel
active、flame
collision、collisionvel
Cd、Alpha

Smoke Solver (Sparse) —— Sparse Smoke解算器

此解算器执行烟雾模拟的基本步骤，Pyro Solver (Sparse)扩展了该解算器的功能（通过添加flame及额外的shaping控制）；默认是sparse模式，仅在激活区域执行（active），非激活区域视为可自由进入的真空区域（如有两股互吹的烟，将完全看不见，直到足够靠近使激活区域合并）；

使用Gas Build Occupancy Mask，基于Reference Fields（默认density，正数即标记为激活），构建active标量场；

Simulation

Advection-Reflection 试图将pressure projection损失的能量重新注入到模拟中，可在流动中更好地保持涡旋；

Disabled，不执行reflection，建议在非零divergence（如爆炸）使用；
Single-Project，每步幅执行单次pressure projection，并在下一步将移除的速度分量加回；相比于Disabled略慢，但要求在步幅间携带额外的矢量场；
Double-Project，每步幅执行两次pressure projection和速度驱动；比Single-Project慢得多，但结果更好更稳定；

Advanced

Semi-Lagrangian 最基本的，只需通过速度场追踪一次轨迹，即可更新场值；

Modified MacCormack 执行了一个额外的追踪步骤来近似和补偿误差；可更好地保留原始场的锐利特征；

BFECC 再次执行跟踪以预测估计误差的运动，以最高的计算成本产生了最佳结果；

Pyro Solver (Sparse) —— Sparse Pyro解算器

此解算器是Somke Solver（Sparse）的扩展，有一个额外的flame场及一些额外的shaping参数；默认是sparse模式，仅在激活区域执行（active），非激活区域视为可自由进入的真空区域（如有两股互吹的烟，将完全看不见，直到足够靠近使激活区域合并）；

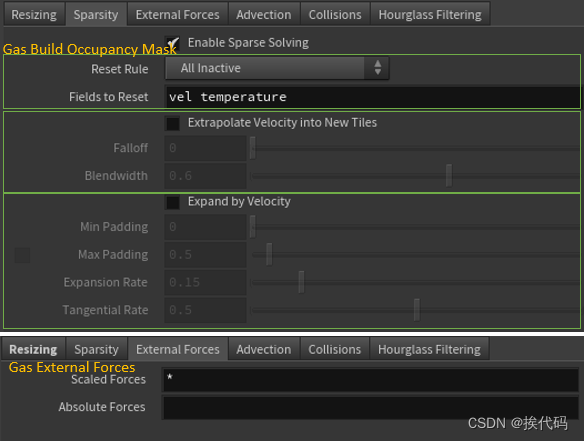

使用Gas Build Occupancy Mask，基于Reference Fields（默认density，正数即标记为激活），构建active标量场；

flame场储存反应物（如fuel）的剩余寿命，将由发射源补充，解算器会降低此值并生成对应的输出（如density、temperature、divergence）；此外，flame还可作为Emission Field以可视化，或Fire Intensity Field以渲染；

Simulation

Advection-Reflection

Disabled，不执行reflection，建议使用在非零divergence（如爆炸）；
Single-Project，每步幅执行单次pressure projection，并在下一步将移除的速度分量加回；相比于Disabled略慢，但要求在步幅间携带额外的矢量场；
Double-Project，每步幅执行两次pressure projection和速度驱动；比Single-Project慢得多，但结果更好更稳定；

Flames

控制flame场的演变，及其对模拟的影响；有三个不同的输出：density、temperature、divergence（膨胀）；首先将flame值fit到0~1，在ramp，在乘以amount，最后与目标场合并；

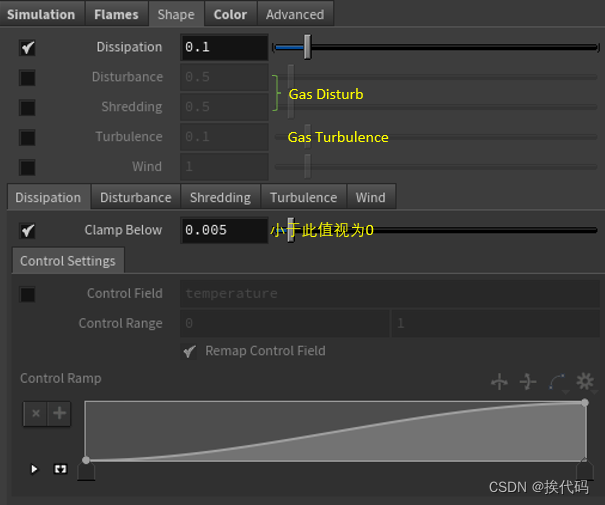

Shape

此部分的设置可极大的改变生成烟雾的形状；

Dissipation降低密度使其逐渐消散，设置“Clamp Below”参数非常重要，避免微小的值影响激活区域；
Disturbance、shredding应用随机力以破开模拟，disturbance施加线性速度，对破开平滑的烟冒非常有用，shredding旋转速度以重定向，不加速或减速而添加扰乱，对火模拟非常有用；这两个使用的是一样的节点gas disturb；
Turbulence向模拟速度添加强大的大比例curlnoise；
Wind模拟一种被动风力，用于向指定方向吹动；此力被advection单独处理，速度场不反映风；
