KNX智能家居管理-智能调光的场景控制

一、什么是KNX

KNX（Konnex）简介 国际开放标准，用于智能建筑/家居自动化控制，兼容多品牌设备，ISO/IEC 14543-3认证，中国新版国标（GB/T 20965-2025）推动应用。

核心特点

多介质传输：双绞线、电力线、无线、IP以太网灵活适配。

分布式架构：线路/域/区层级扩展，理论支持超5万台设备。

高效通信：组地址分层控制（如1/2/3层结构），CSMA/CA避免冲突。

安全可靠：分布式拓扑防单点故障，AES 128 CCM加密传输。

核心优势

兼容性强：500+认证厂商设备互通（如西门子、ABB）。

节能灵活：智能调控能耗，适配单房间至大型建筑。

扩展便捷：支持无线/IP远程升级，结合AI与物联网技术。

典型应用

智能照明、暖通空调、安防监控、能源管理，工具支持ETS软件配置。

2025年趋势：中国推动KNX与AI/物联网融合，助力智慧建筑绿色升级。

二、KNX智能调光系统场景控制与核心优势

场景控制功能

参数预设与联动：支持灯光开关、亮度、色温等参数组合设定，并与窗帘、空调等设备联动（如观影模式自动调暗灯光并启动影音设备）。

智能触发机制：可基于时间、传感器信号或用户指令（触摸屏、APP、语音）切换场景，支持优先级管理避免冲突。

简易配置：通过ETS5软件拖拽式编程绑定设备逻辑，适配多终端控制需求。

系统核心优势

灵活扩展：兼容双绞线、IP、无线等多传输方式，支持从住宅到大型建筑的平滑扩容。

高可靠性：分散式架构与冗余设计保障局部故障不影响全局运行，断网时设备仍可独立执行预设逻辑。

开放生态：无缝集成500+认证品牌设备，并通过协议网关对接Zigbee、BACnet等第三方系统。

典型应用：住宅一键离家模式、办公区节能调度、酒店客房情景化服务等。

三、配置步骤（以ETS5软件为例）

本项目用到的模块有

KNX Smart Touch V50

八路通用开关执行器

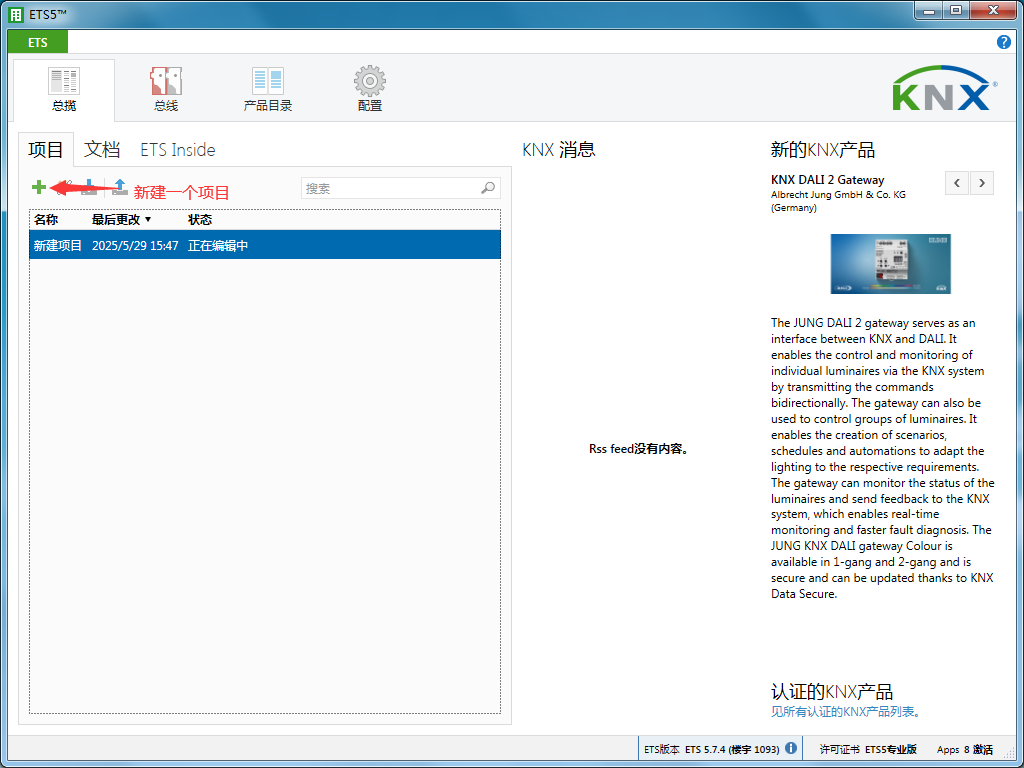

新建一个项目

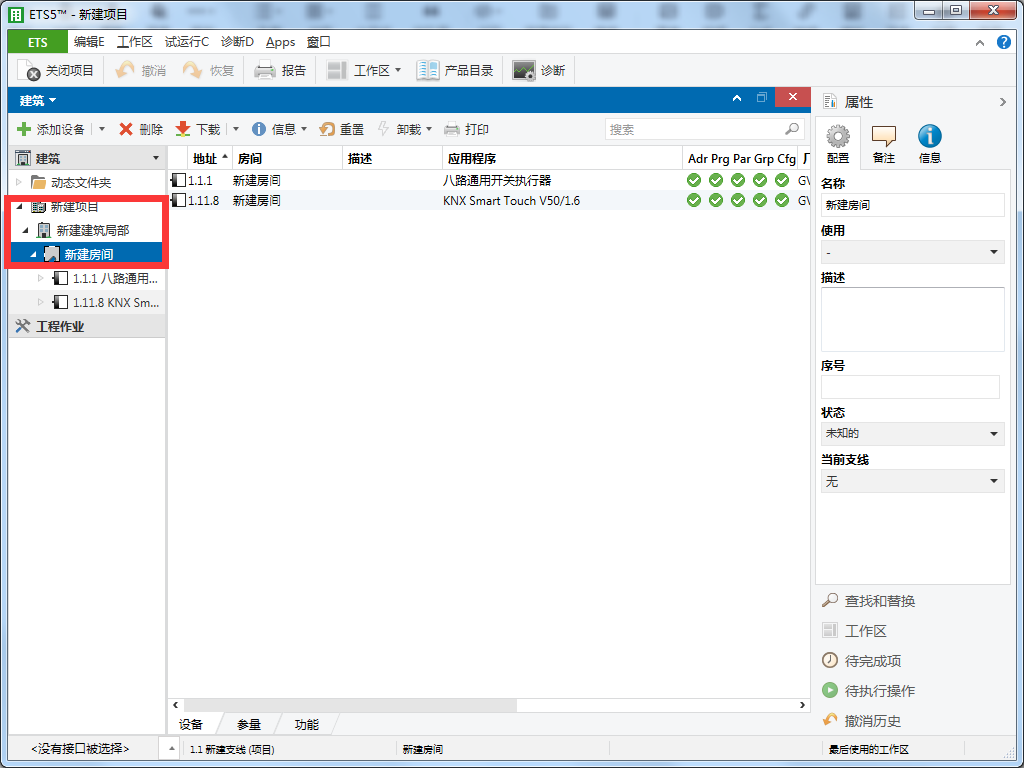

 添加一个建筑及房间

KNX Smart Touch V50的配置

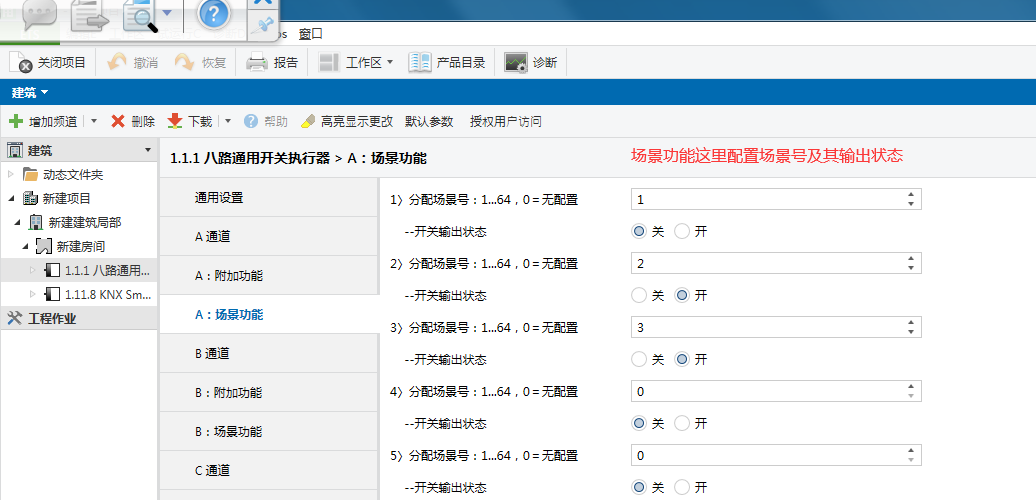

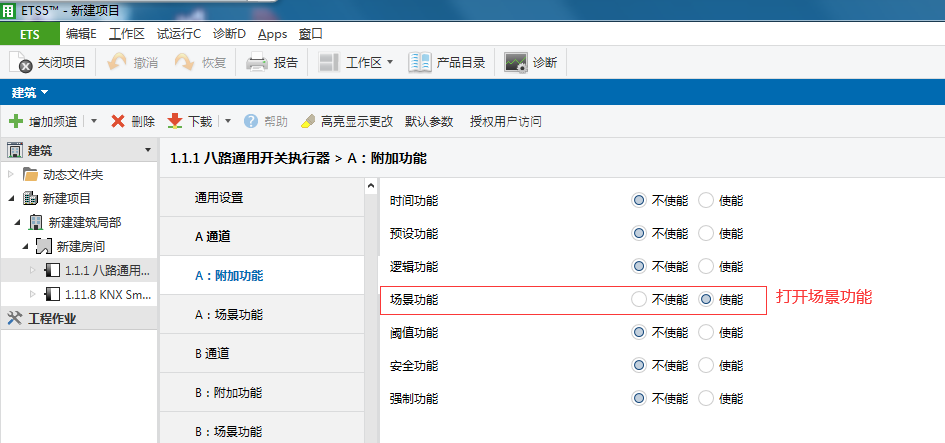

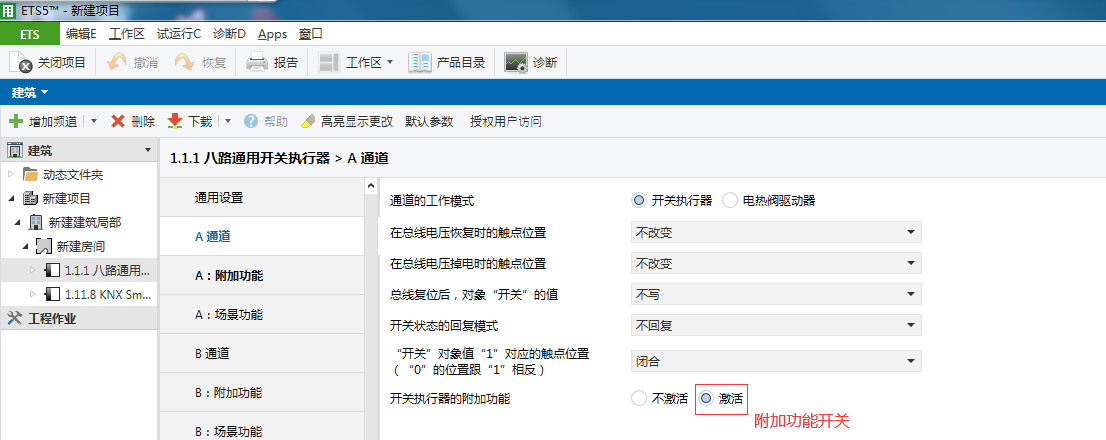

 八路通用开关执行器的配置

其他通道以此类推

本文设置三种场景

场景1：出门（全关）

场景2：回家（全开）

场景3：ACEGH开BDF关

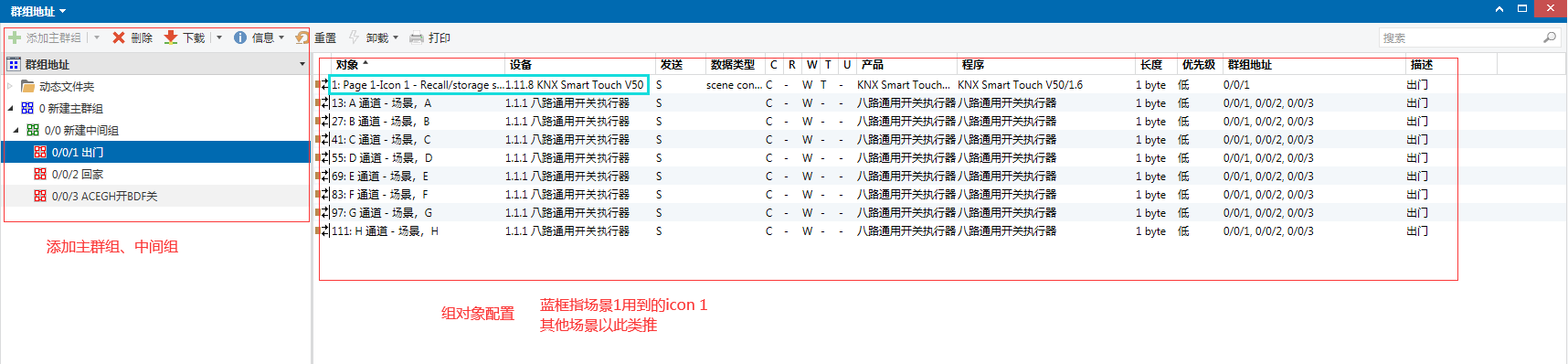

地址关联如下图所示

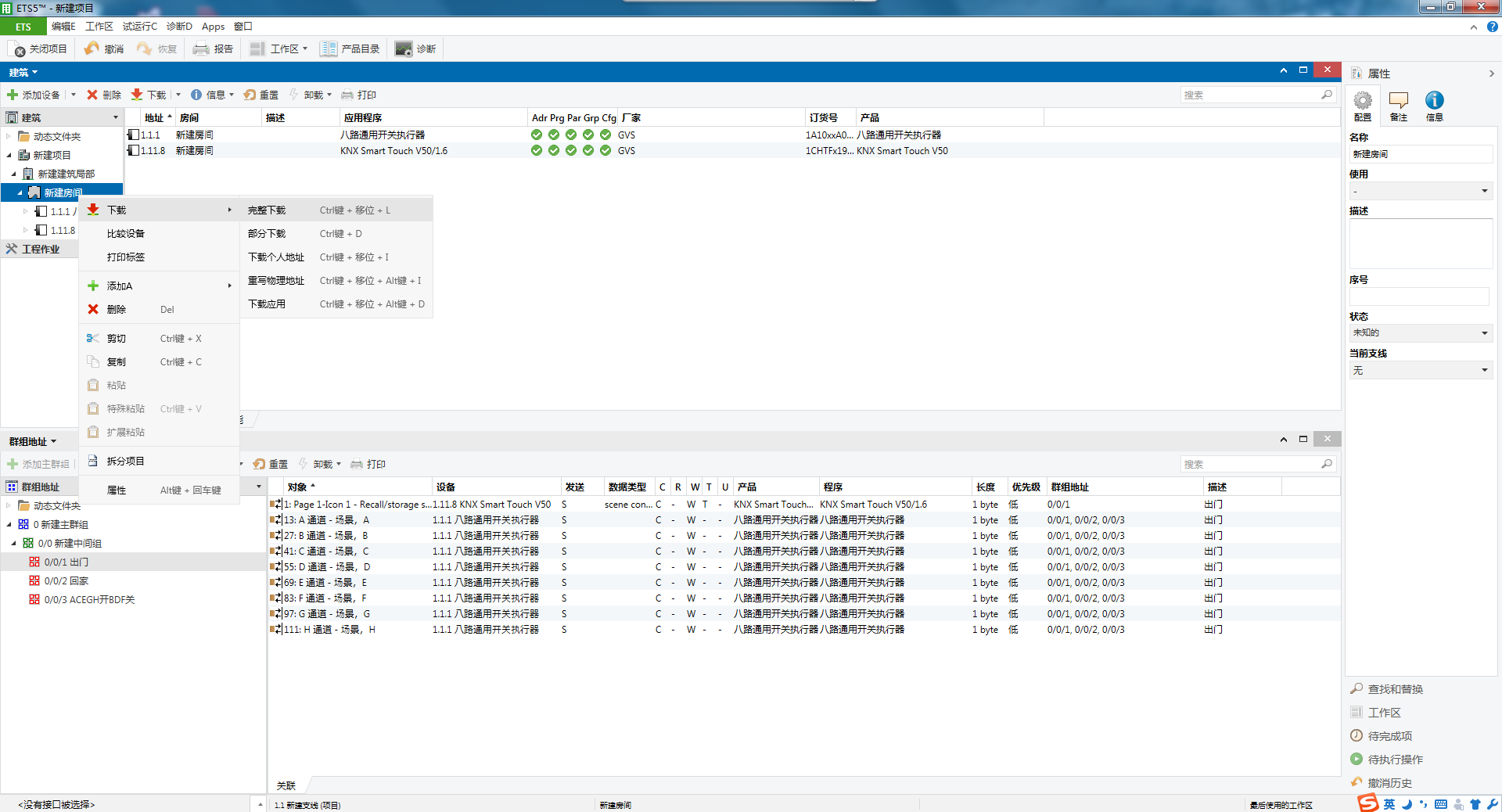

四、下载和调试

第一次完整下载是编程物理地址和应用程序，确保KNX总线已通电（21-30V DC），待编程设备通过总线耦合器接入系统，ETS工程中已配置设备型号与物理地址（如1.1.1）,短按设备外壳上的编程按键（部分设备为组合按键），触发LED进入慢闪或常亮状态，表示已进入编程模式。

五、总结

KNX Smart Touch V50作为用户交互终端，允许自定义触控界面并绑定预定义的场景组地址，例如用户点击“观影模式”按钮时，面板通过总线向系统发送场景切换指令。八路通用开关执行器接收指令后，根据ETS5软件预先编程的逻辑控制连接的灯光、插座等负载，支持同时对多路设备进行开关、调光或状态反馈操作。例如，触发“观影模式”时，执行器可联动关闭主照明、降低窗帘并启动投影设备，且灯光亮度按预设曲线渐变以避免视觉不适。

方案采用物理地址唯一分配机制（如触控面板为1.1.10，执行器为1.1.20），通过ETS5配置组地址绑定场景动作，支持优先级管理以处理指令冲突。例如安防报警触发时，系统优先执行应急照明而中断其他场景。优势在于操控响应速度快（总线延迟＜100ms）、支持多设备无缝扩展，且执行器内置过载保护与断电记忆功能，确保复杂场景下的稳定运行。典型应用包括家庭影音室的一键环境控制、办公区域分时段节能调度等场景。

如需深度部署方案，可参阅KNX技术白皮书或联系认证工程师获取专业支持。
