静态SDRAM和动态SDRAM的区别

油气井管柱力学发展 油气井管柱力学发展 1 石油管柱力学问题的发复杂性 1)油气管柱动力学的非线性 钻井中钻柱在重力、钻压、扭矩、钻井液浮力和井壁约束等作用下,产生三维变形。一方面随井眼轴线的弯曲而弯曲,这一变形被称为管柱的初位移;另一方面,管柱在运动过程中相对井眼轴线也有变形,这种变形被称为计算位移。管柱大变形主要表现在初位移部分,计算位移相对很小。大曲率井眼中管柱产生大挠度,但管柱很长且柔软性较好,变形一般仍保持... 阅读详情

SDRAM有一个同步接口,在响应控制输入前会等待一个时钟信号,这样就能和计算机的系统总线同步。时钟被用来驱动一个有限状态机,对进入的指令进行管线(Pipeline)操作。这使得SDRAM与没有同步接口的异步DRAM相比,可以有一个更复杂的操作模式。宇芯电子介绍关于静态SDRAM和动态SDRAM的区别。

静态记忆
假设我们要将16Mb存储器连接到FPGA。
16Mb表示内存可容纳1600万位(准确地说是16777216位)。现在,很少对比特进行单独寻址,而是通常以8或16的数据包(我们称其为字)进行寻址。因此,如果我们的16Mb存储器被组织为16位的1M字,则需要20位地址总线和16位数据总线,以及一些可写和可读信号。
在这里插入图片描述

实际的存储器也将具有CS(片选),如果存储器是同步的,则为时钟(为清晰起见,在图片中将其省略)。
现在,如果该内存是一个Blockram(在FPGA内部),它将看起来有所不同(假设存在如此大的16Mb Blockram …典型的Blockram要小得多)。
在这里插入图片描述

如您所见,它仍然是一块内存,但是有两条地址总线。那是因为现代FPGA中的Blockram是双端口的……这意味着两个代理可以同时访问存储器。通常,一个代理写入内存,而另一个则读取。因此,每个代理的内存都有独立的地址和数据总线。上面的图片在顶部显示了第一个(写)代理,在底部显示了第二个(读)代理。更高级的Blockram允许每个代理读取和写入,但是上面显示的体系结构是最常用的。同样,blockram通常也被同步使用,因此每个代理都必须提供一个时钟(未在图片中显示)。

到目前为止,所显示的内存是静态的,这意味着仅通过对其施加电源即可保存其内容。另外,静态存储器可以看作是一个长字形的线性数组(您只需提供一个地址即可访问匹配的数据…无需复杂)。需要权衡的是每比特成本要比…高得多。

动态记忆
我们将使用SDRAM,它是动态内存(SDRAM中的“ D”)。在动态内存中,内存不被视为单词的长线性数组,而是被组织为单词的矩阵(行/列)。
在这里插入图片描述

上图显示行的12位和列的8位,如前所述总共有20个地址位…很容易。

有一种复杂性:为了提高性能,将内存分成相等的块(称为“存储体”)。那是因为某些动态内存操作速度很慢,因此拥有存储体可以在等待另一个存储体的同时使用它。

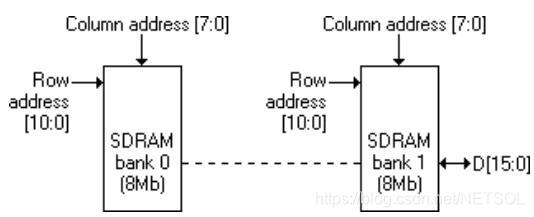

因此,如果我们的16Mb SDRAM有2个存储区,则每个存储区拥有8Mb。
在这里插入图片描述

访问SDRAM时,FPGA必须选择存储体(1位),行(现在只有11位)和列(8位),总共需要20位。但这是一个两步过程:首先是行+库,然后是列:

•FPGA选择一个存储区并激活其行之一。然后它等待几个时钟(等待行准备就绪)。

•现在,该行处于活动状态,FPGA只需提供列地址即可访问(读取和/或写入)该行中所需的任何数据。

•FPGA处理完该行后,必须先关闭该行,然后再打开新行。

为了获得最佳性能,用户(= FPGA)希望避免过多地打开和关闭行,而是在关闭行之前尽可能多地完成工作,并在不同存储体中进行交错操作,以免浪费时钟周期。大多数SDRAM实际上有4或8个存储体,每个存储体都是独立的,因此可以激活自己的行。
