从 push rbp 到 ret：GDB 视角下函数跳转与栈帧演变的保姆级追踪

测试代码：

#include <stdio.h>
​
int test(int a,int b)
{
    int c = a + b;
    printf("%d\n", c);
    return c;
}
​
int main(int argc, char const *argv[])
{
    test(1,2);
}

关闭堆栈保护进行编译：：

gcc -no-pie -fno-stack-protector 1.c -o test

检查一下：

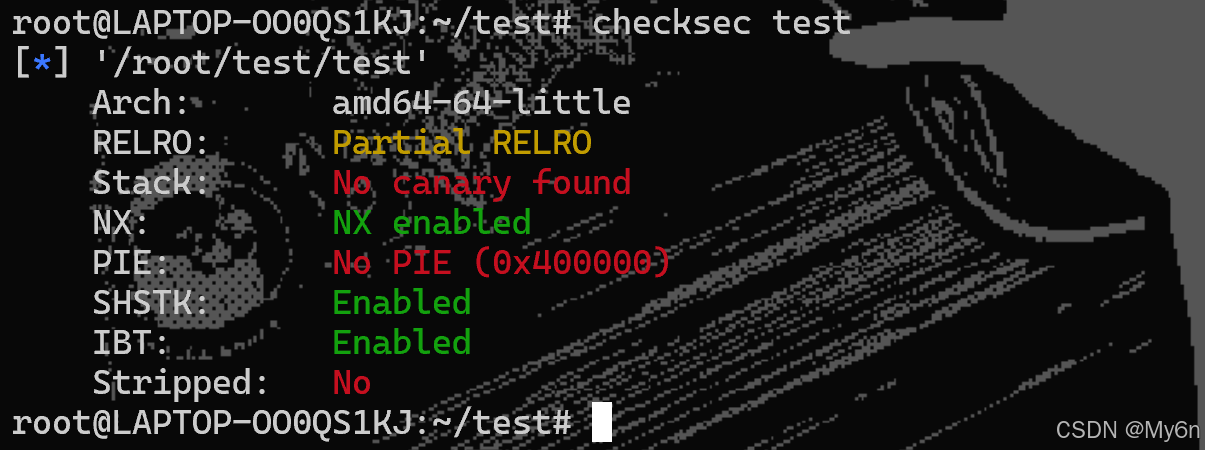

checksec test

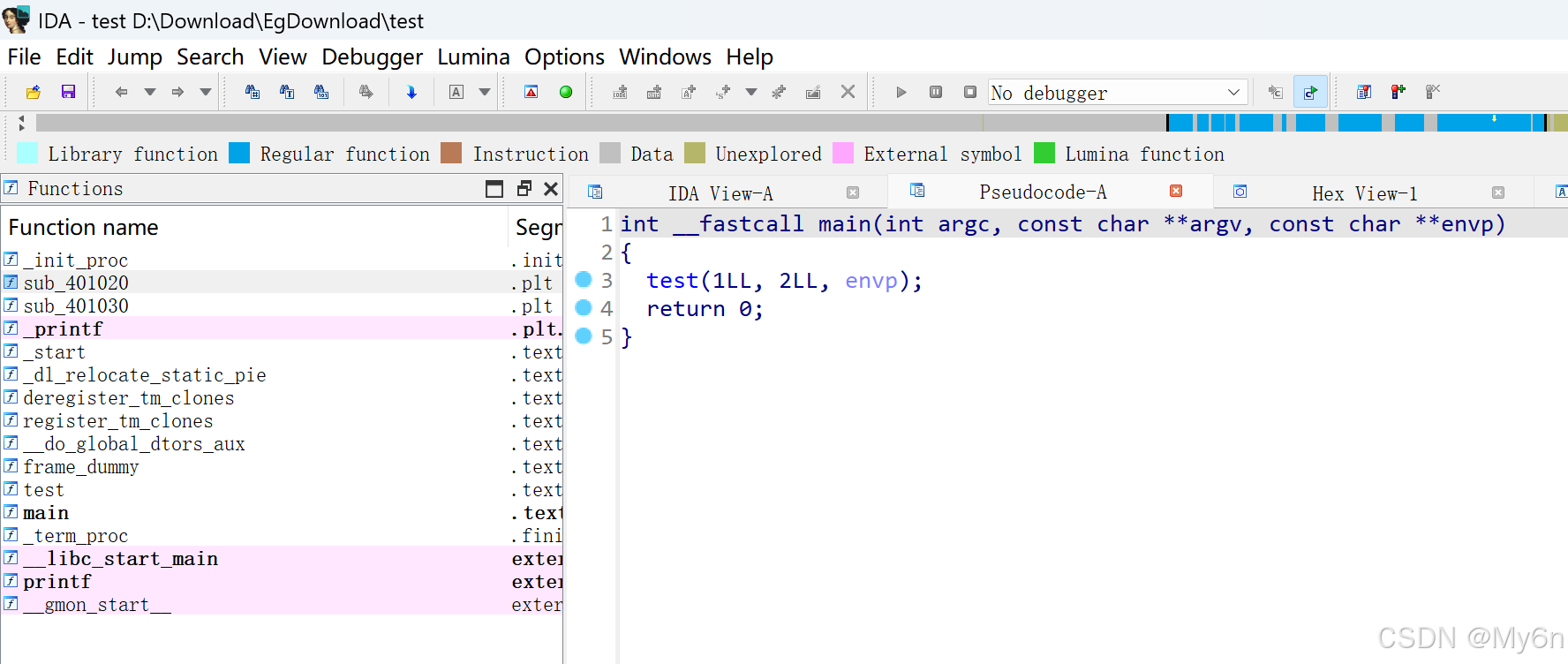

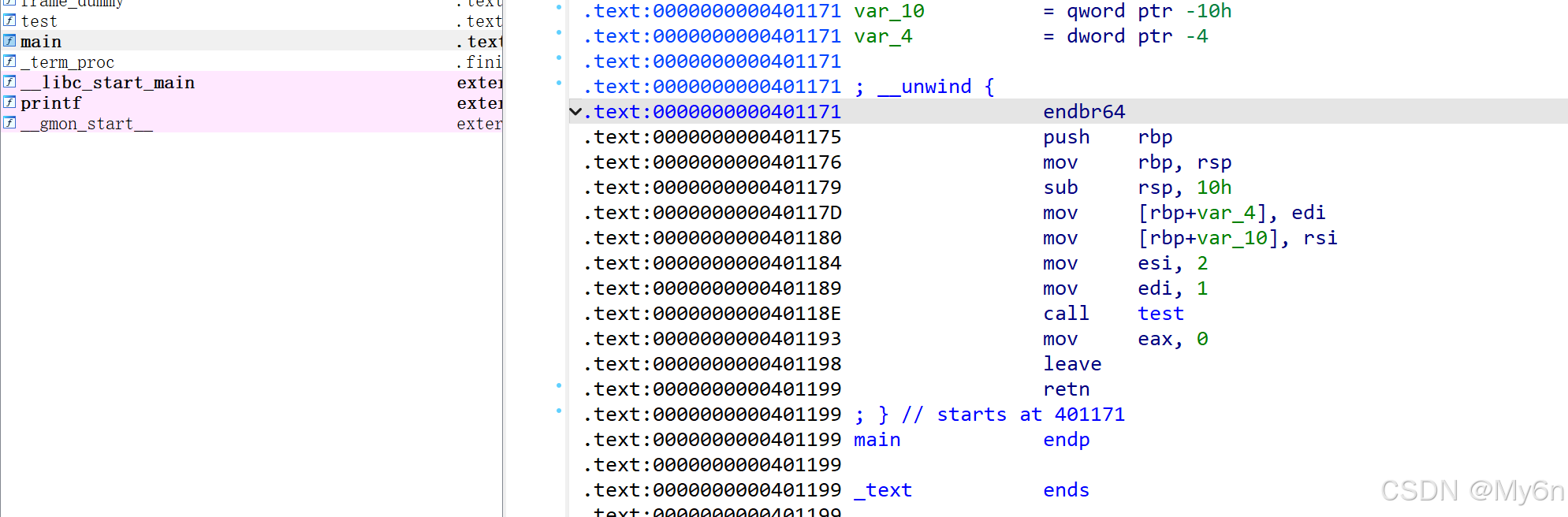

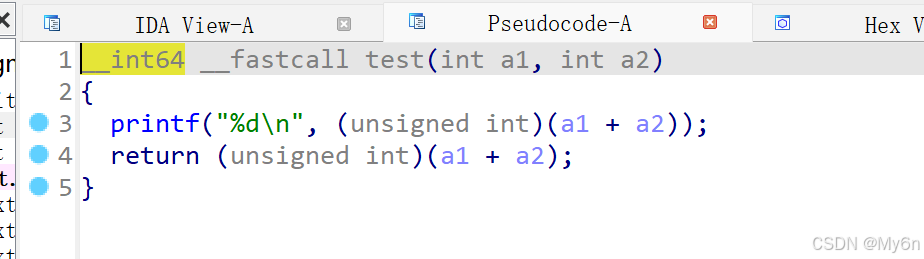

使用 ida 看程序伪代码：

使用 gdb 动调：

gdb test

反汇编 main 函数：

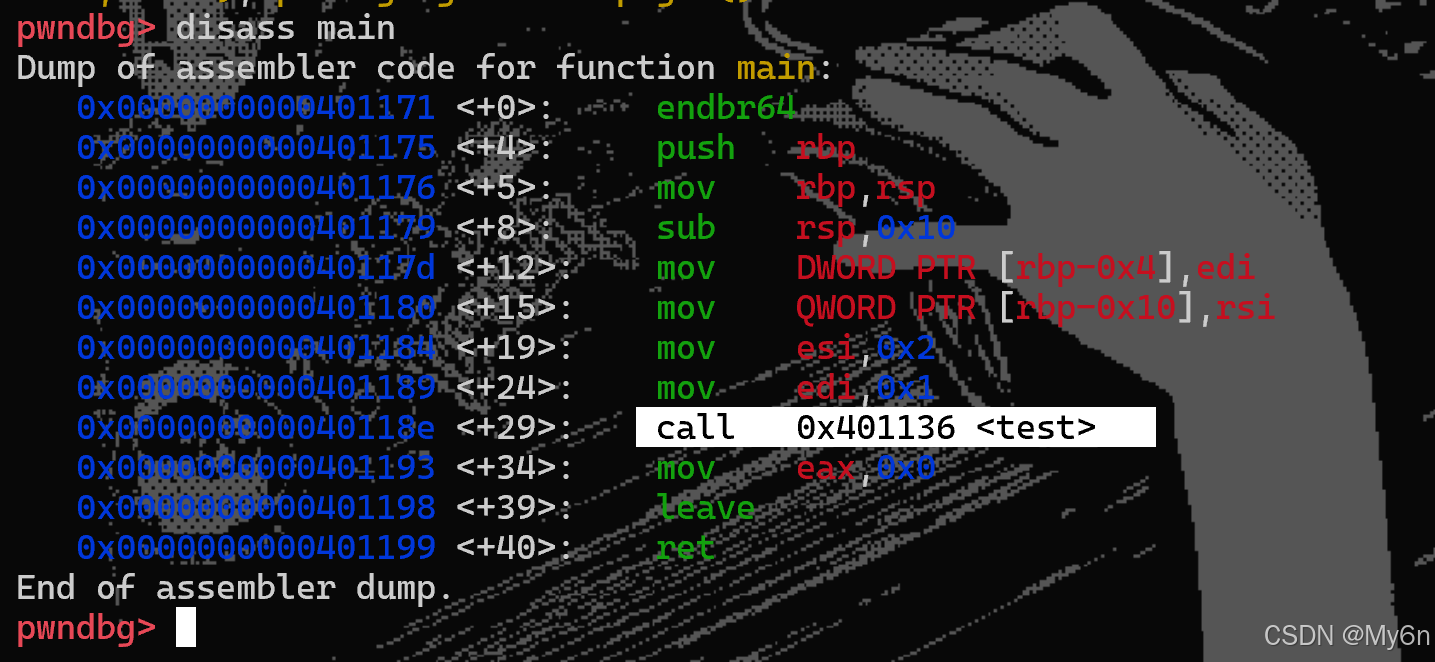

disass main

和我们在 ida 看到的是一样的

我们主要来看函数调用栈的过程

在 main 函数调用 test 函数处下断点、运行：

b *0x40118e
r

进入函数内部：

si

程序首先会进入到 endbr64

这个是 Intel CPU 为了缓解 ROP 做的一个防护措施（可以直接看做 NOP 指令，什么都不做）

此时：

rbp  0x7fffffffdeb0

首先保存原来 main 函数的栈帧

push rbp

可以看到 0x7fffffffdeb0 入栈到栈顶

接下来，生成子函数（test函数）的栈帧：

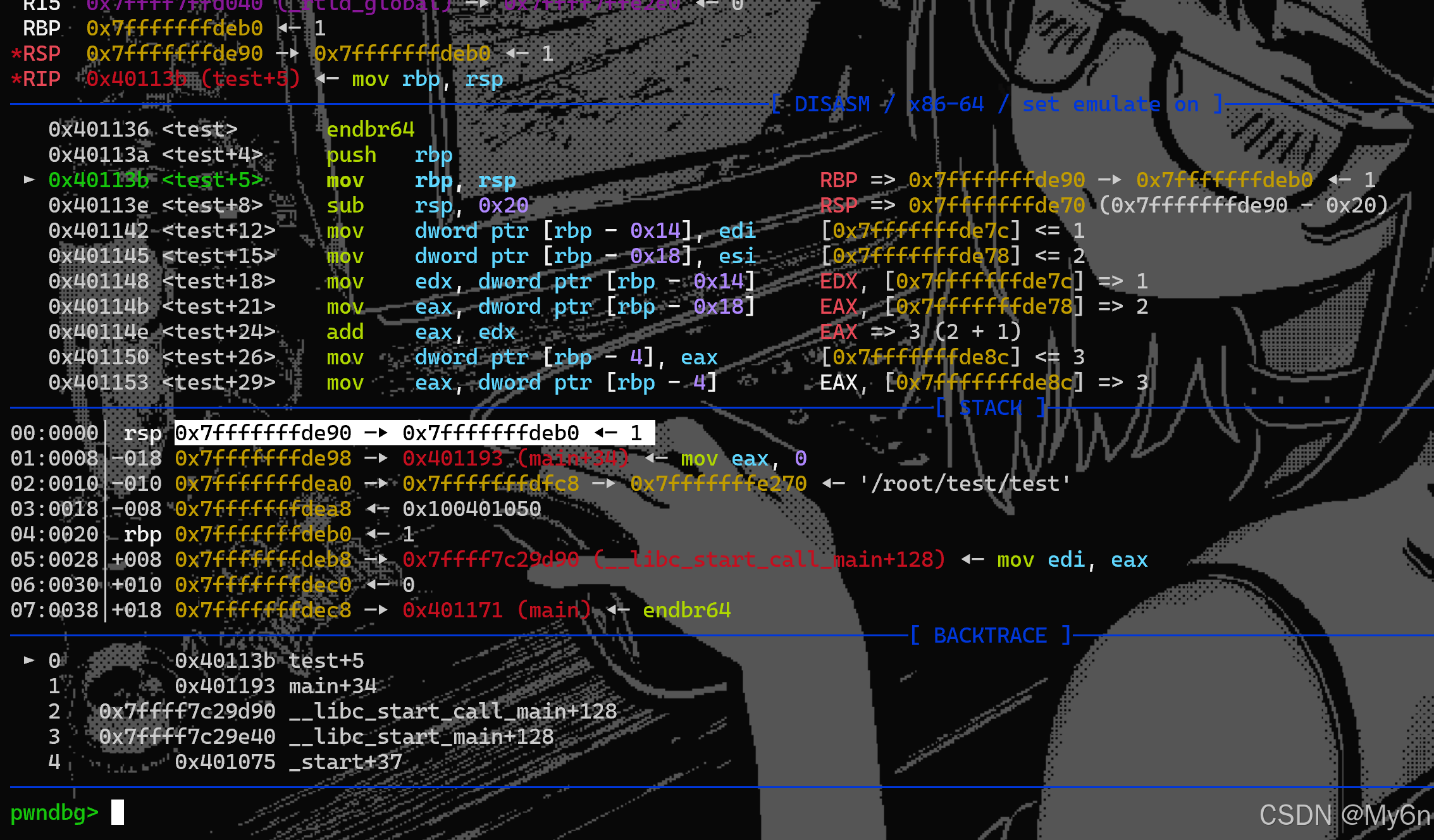

mov    rbp, rsp

将 rbp 指向 rsp，也就是将当前的栈顶和栈底重合

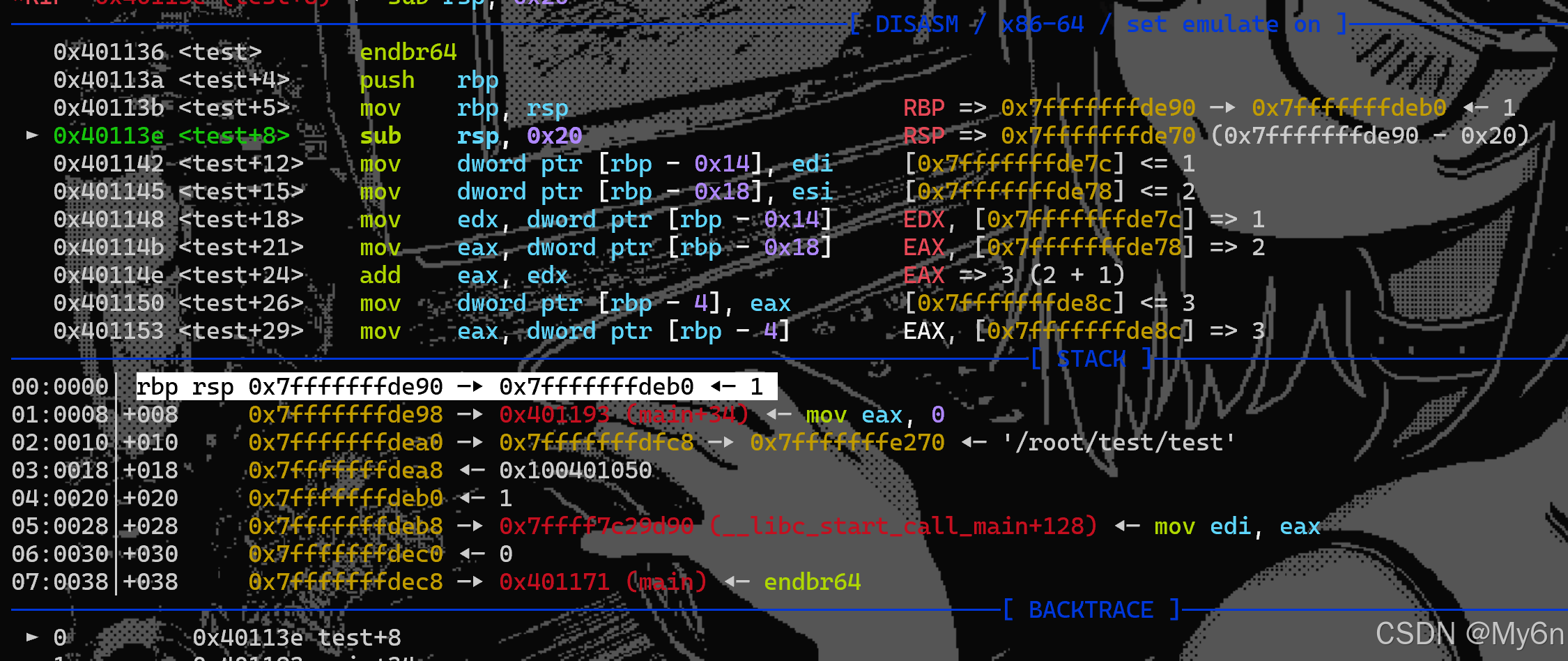

此时可以看到 rsp 和 rbp 在一条线上了，都指向 0x7fffffffdeb0

接下来，开辟一段新的内存空间

sub    rsp, 0x20

开辟 32 字节的内存空间，rsp 上移 4 行（每一行是 8 字节）

可以看出来，栈是从高地址往低地址生长

至此，新的栈帧已经形成

接下来，将寄存器 edi 中的值（即函数的第一个int 参数，这里是 1）存到栈上 rbp - 0x14 的位置

mov    dword ptr [rbp - 0x14], edi

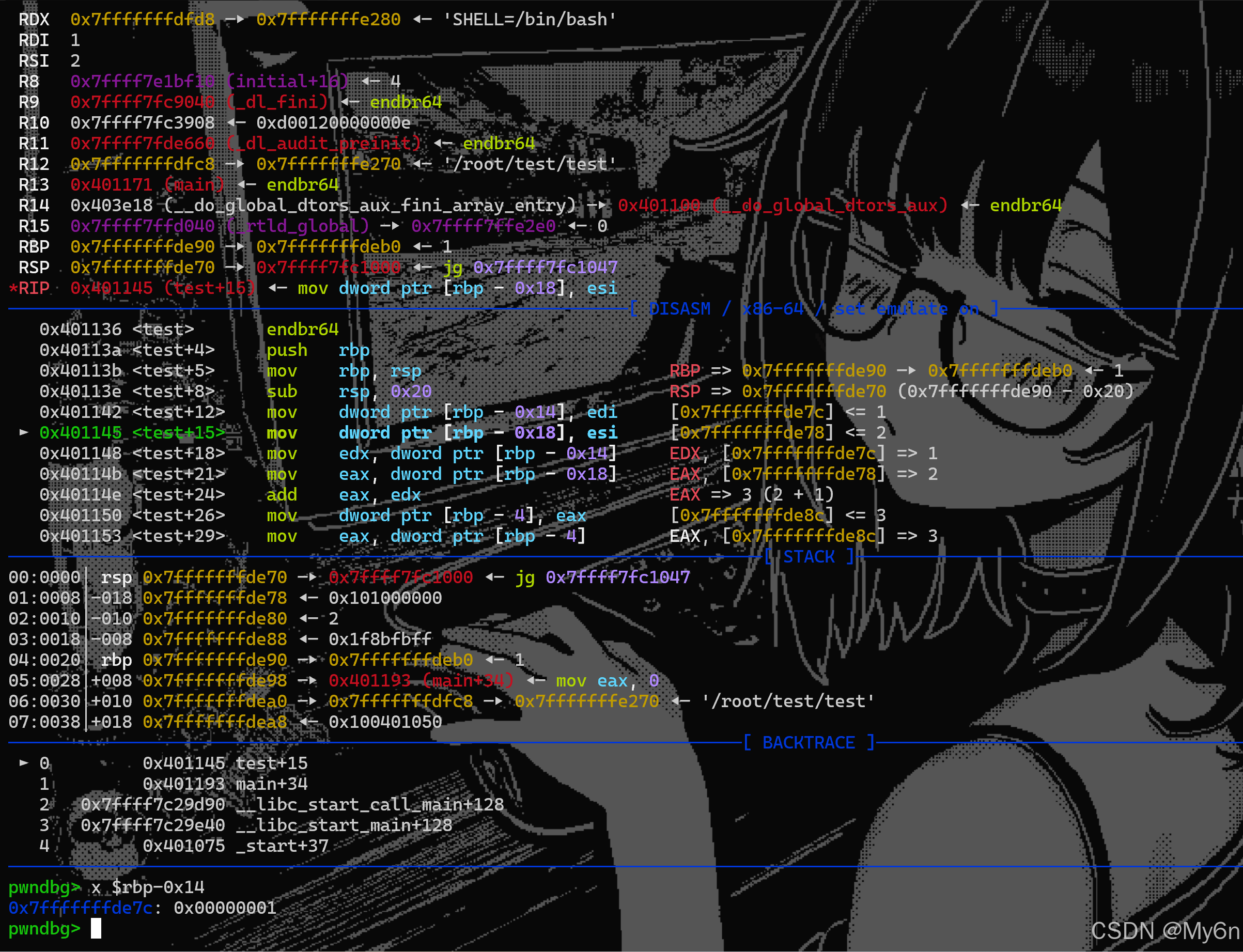

查看 rbp - 0x14 处的值：

x $rbp-0x14

同理，将寄存器 esi 中的值存到栈上 rbp - 0x18 的位置

继续移动到 edx 和 eax

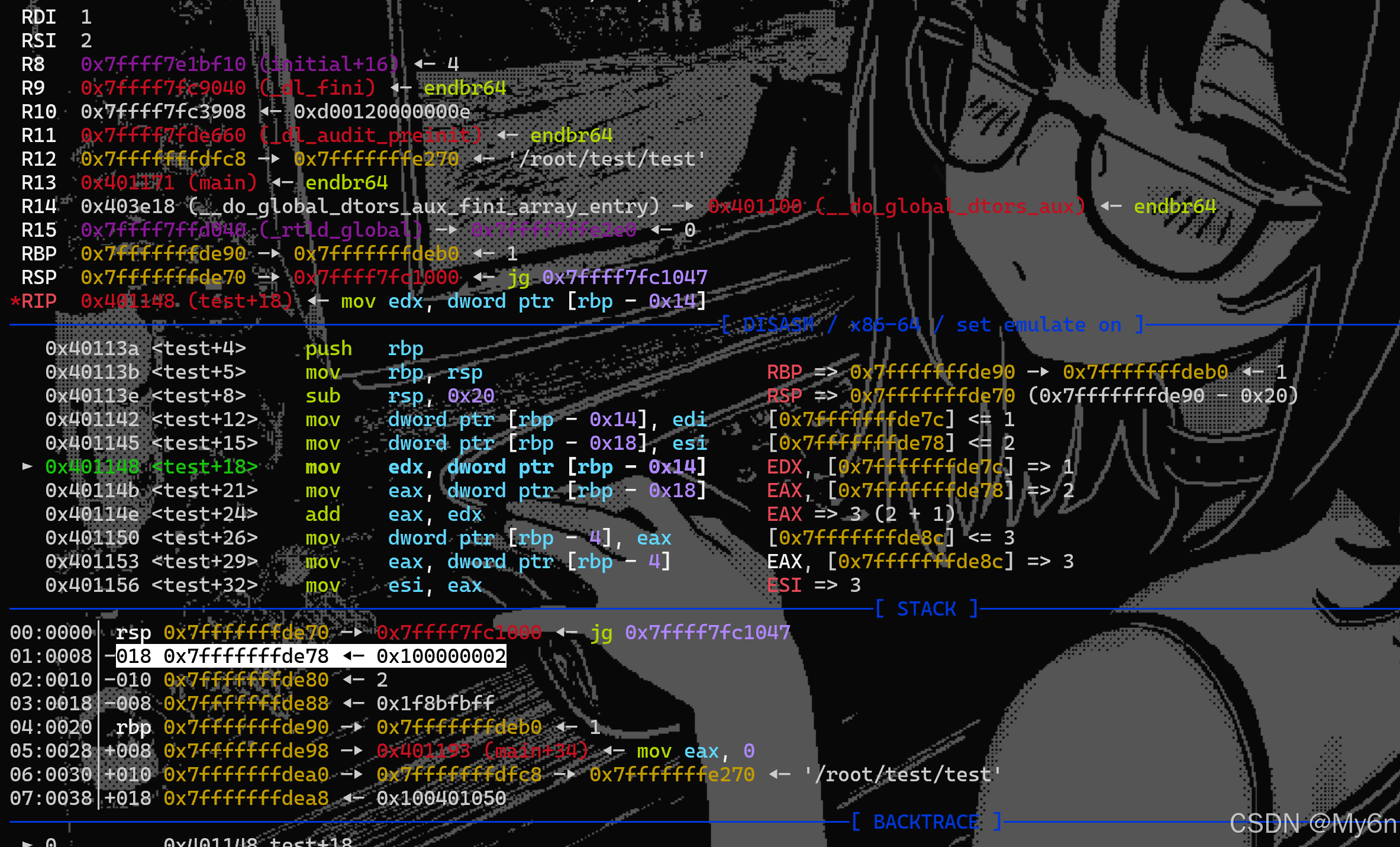

 mov    edx, dword ptr [rbp - 0x14]
 mov    eax, dword ptr [rbp - 0x18]

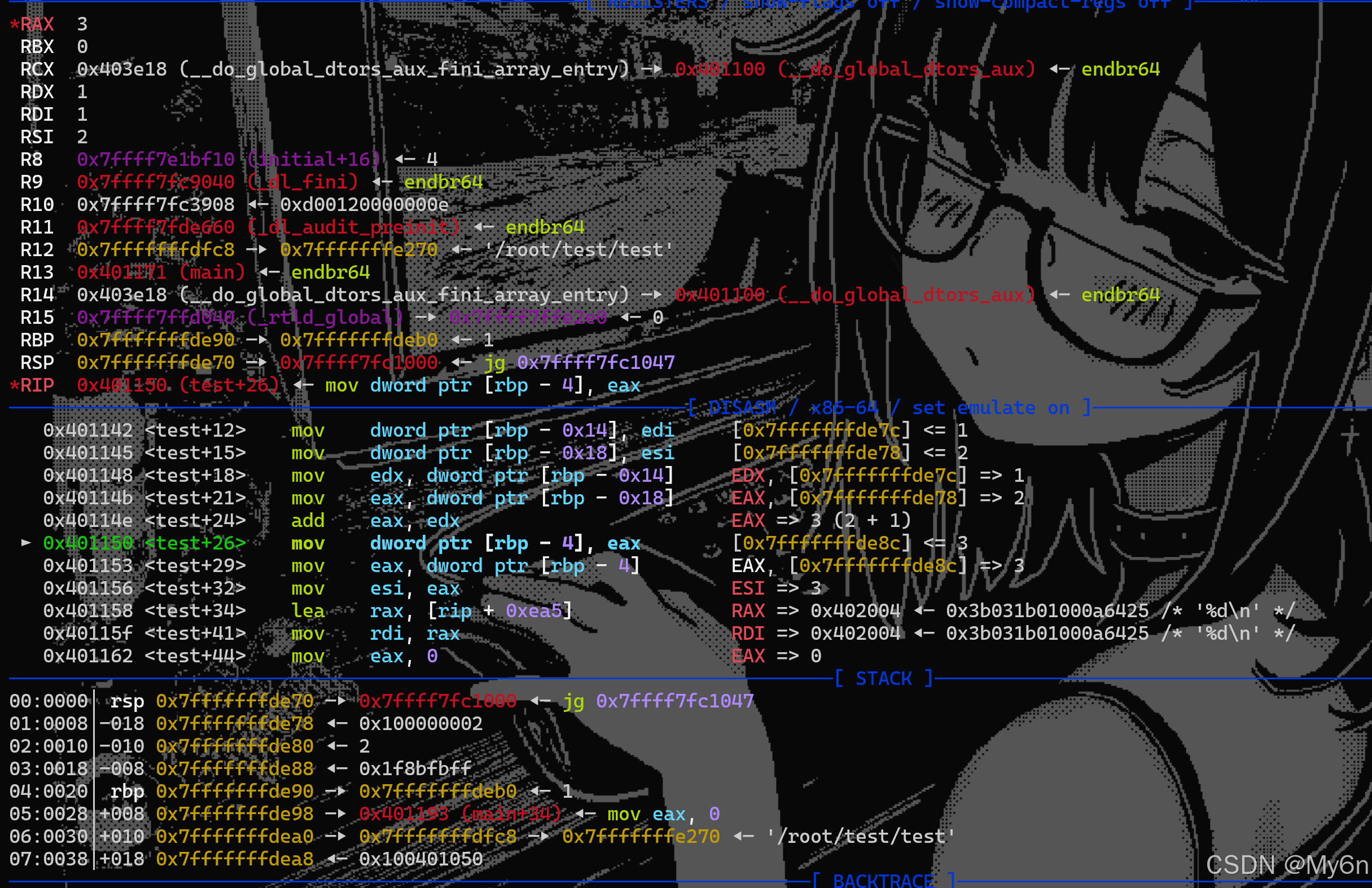

接下来，eax 和 edx 相加，保存结果放到 eax

add    eax, edx

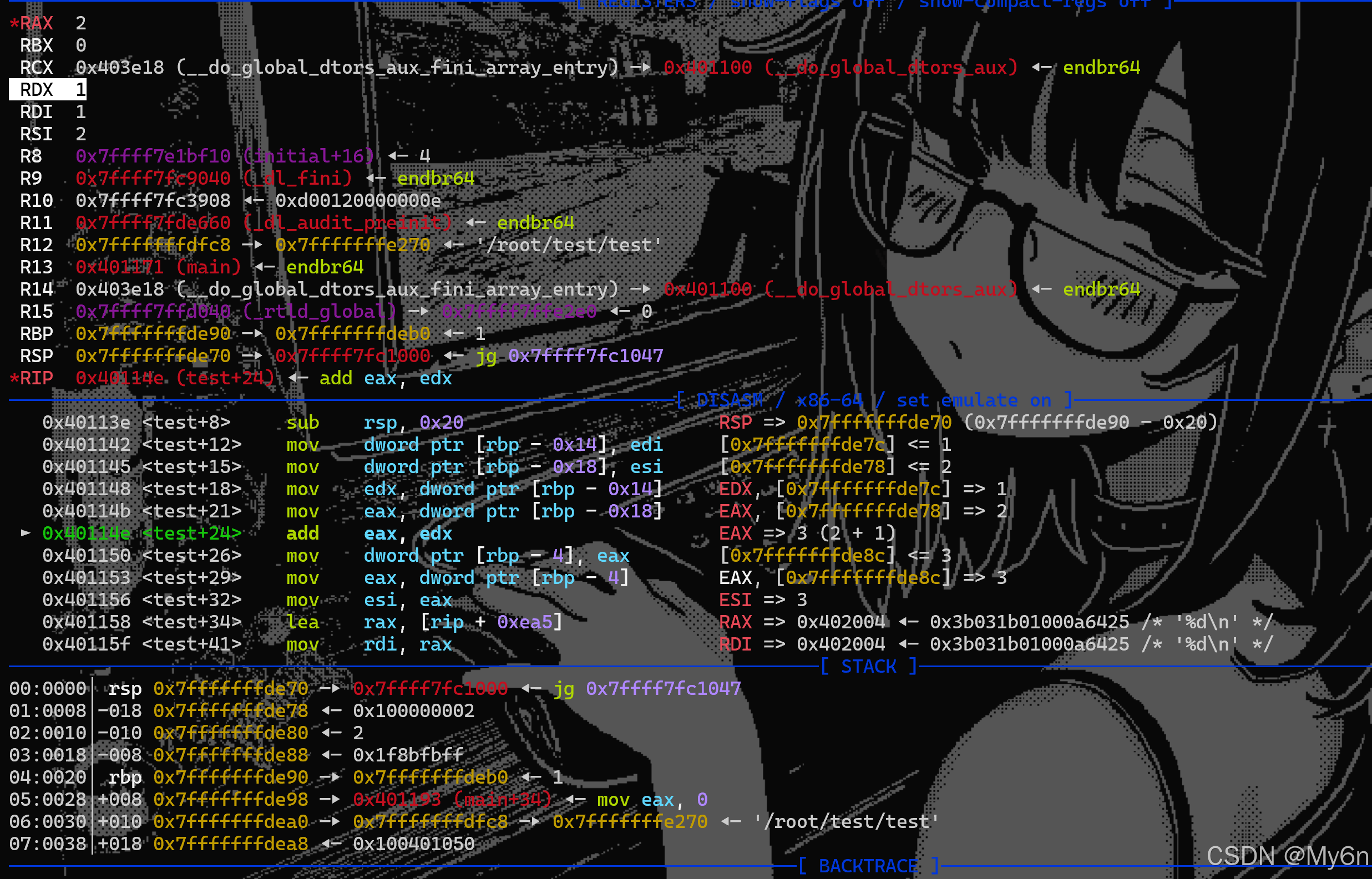

加完之后，eax 会变成 3

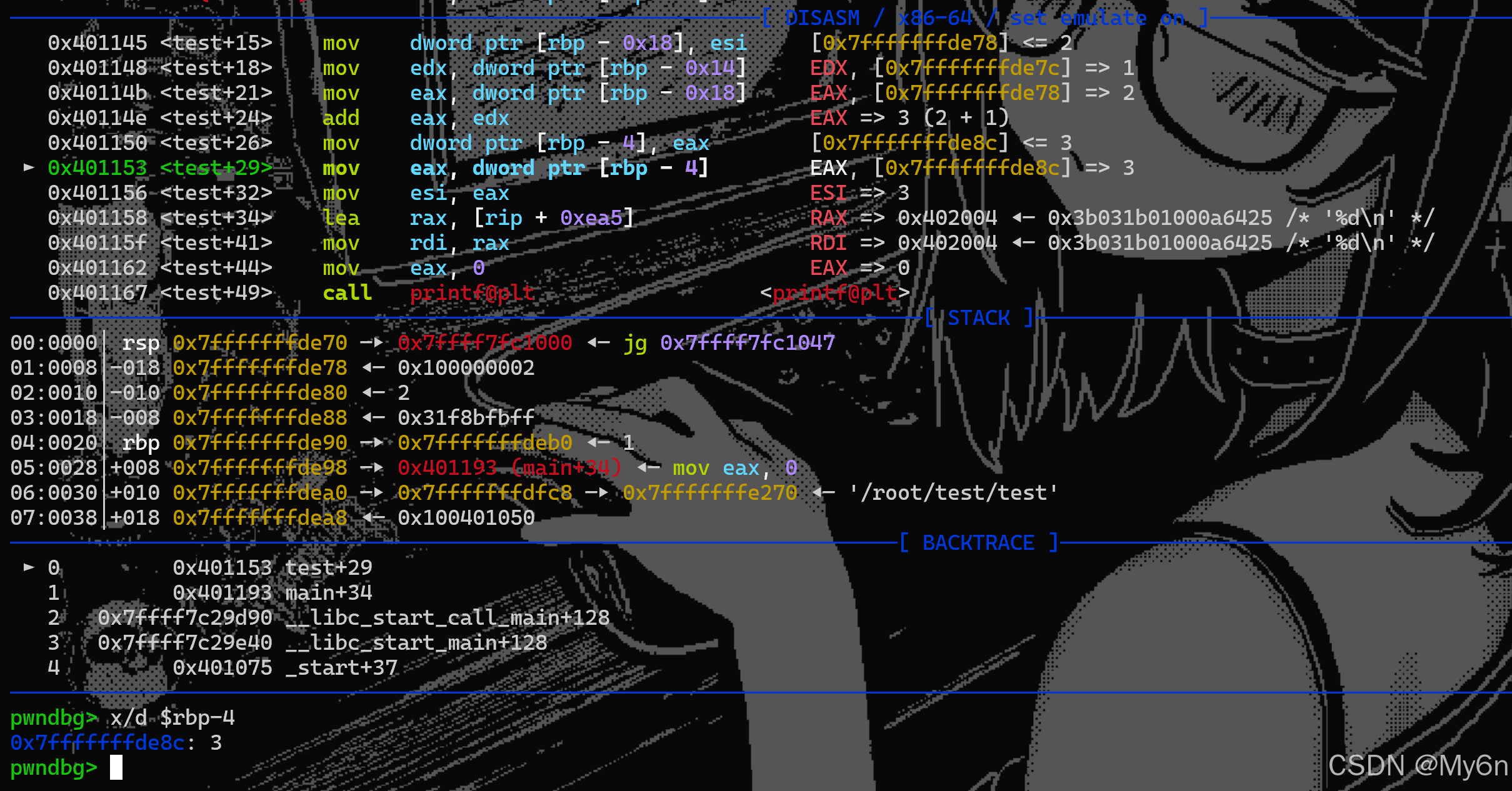

将结果写到 rbp - 4 的位置（ 这里将函数的返回值 3 保存在栈上的局部变量 [rbp - 4] 中）

mov    dword ptr [rbp - 4], eax

然后又移动到 eax（一般 eax 代表函数的返回值）

mov    eax, dword ptr [rbp - 4]

看起来其实是多余的，主要是为了确保局部变量的内存地址和返回值寄存器都保持一致

接下来，将返回值移动到 esi，为后续调用 printf 函数做准备

mov    esi, eax

然后，将 rip + 0xea5 处的内容移动到 rax，然后再移动到 rdi

lea    rax, [rip + 0xea5]
mov    rdi, rax

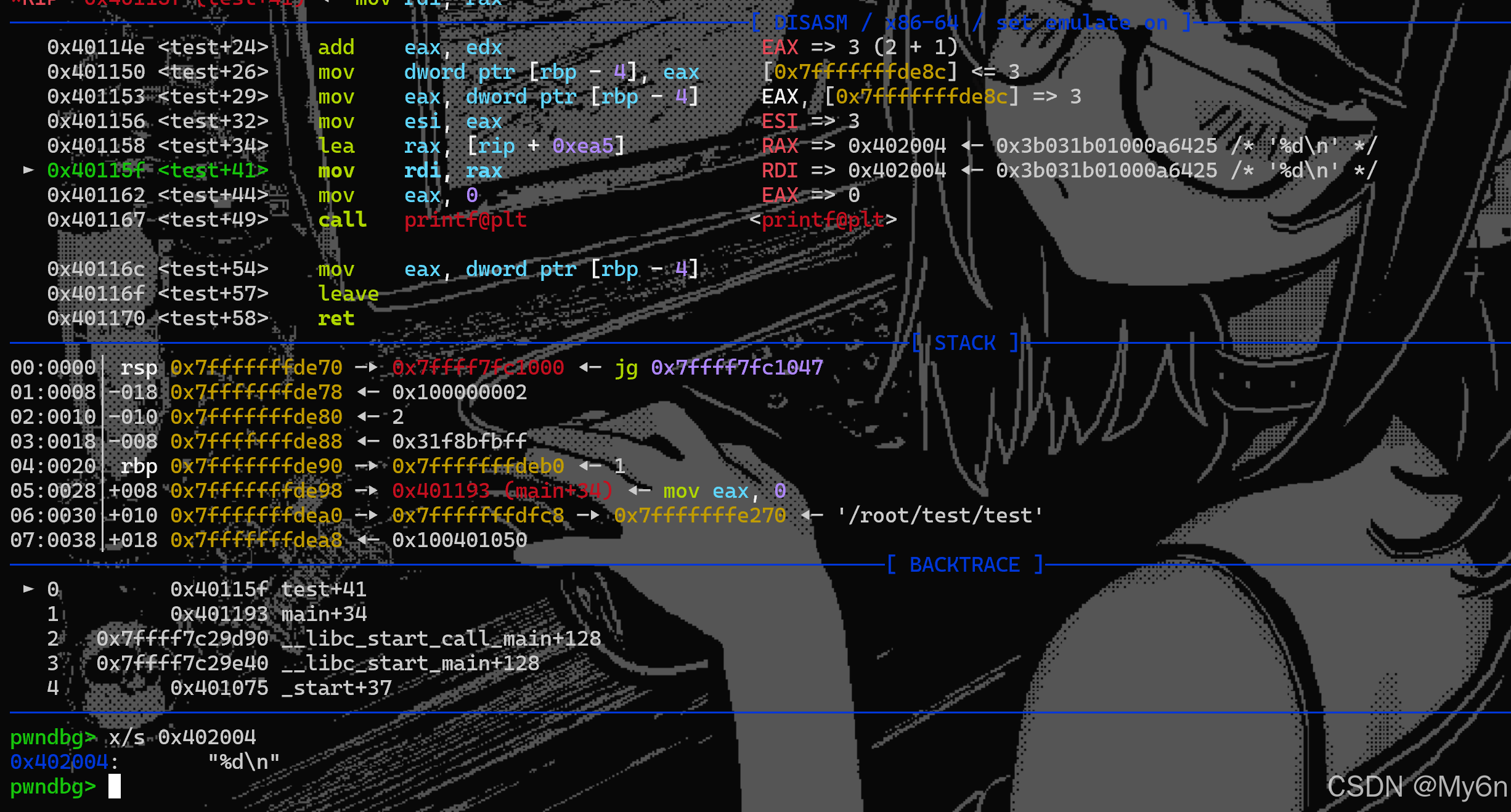

x/s 0x402004

内容是 %d\n ，作为 printf 函数的第一个参数

%d: 这是格式说明符，告诉 printf 将后续的参数（即 ESI 寄存器中的整数值 3）以十进制整数形式打印出来

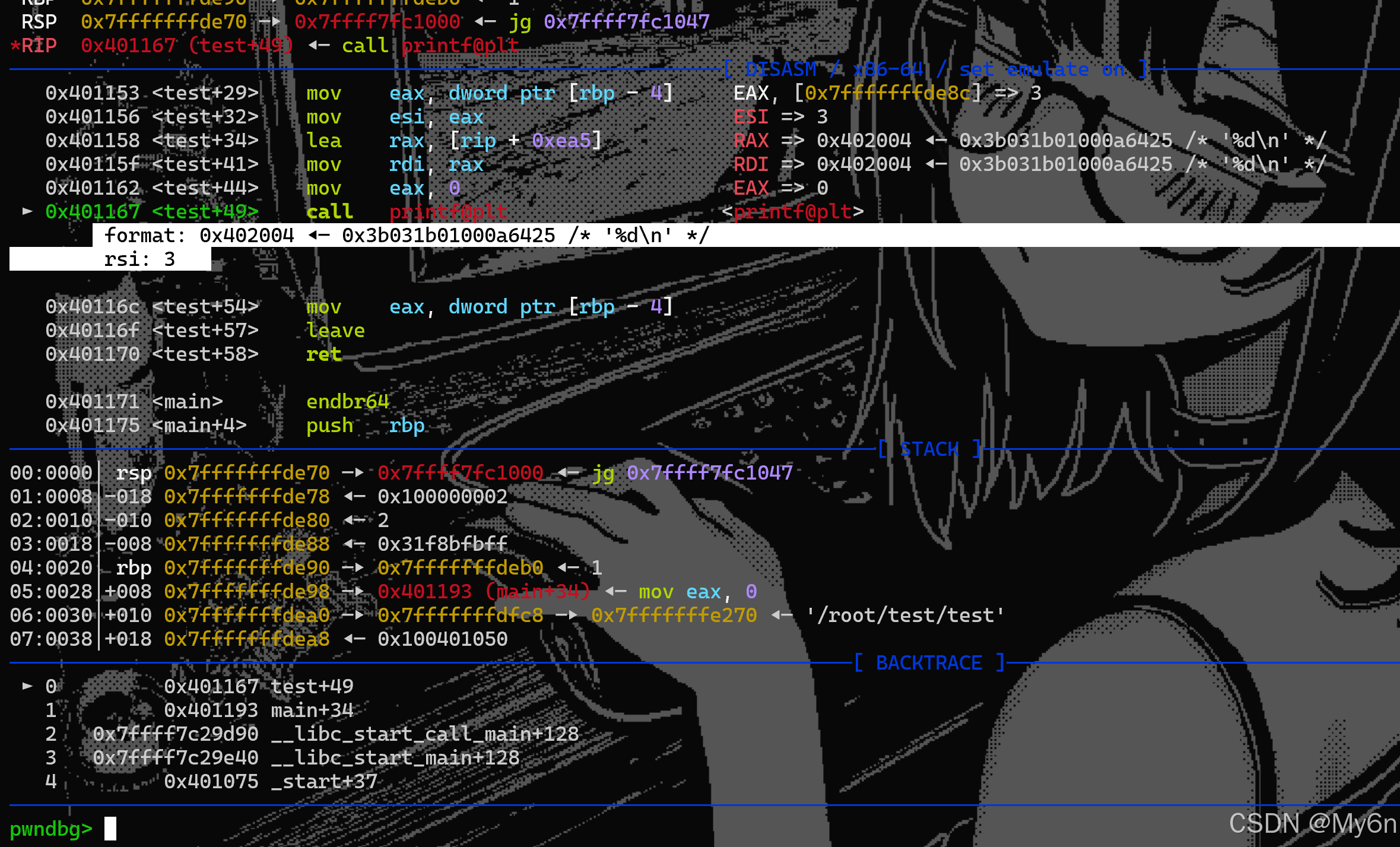

参数准备就绪，调用 printf 函数：

call   printf@plt

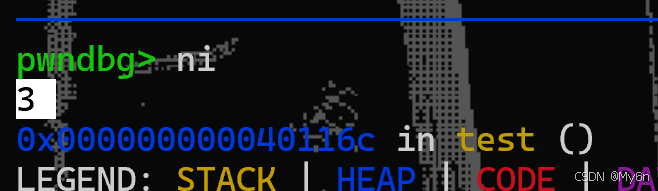

结果输出了 3

之后，取 rbp - 4 处的值给到 eax 作为 test 函数的返回值

mov    eax, dword ptr [rbp - 4]

然后执行

leave
ret

leave 等价于：

mov rsp, rbp    ; 把栈顶指针恢复到函数开始时的位置（取消局部变量空间）
pop rbp         ; 恢复原来的基址指针

ret 等价于：

pop rip  ;从栈顶弹出一个值给到 rip

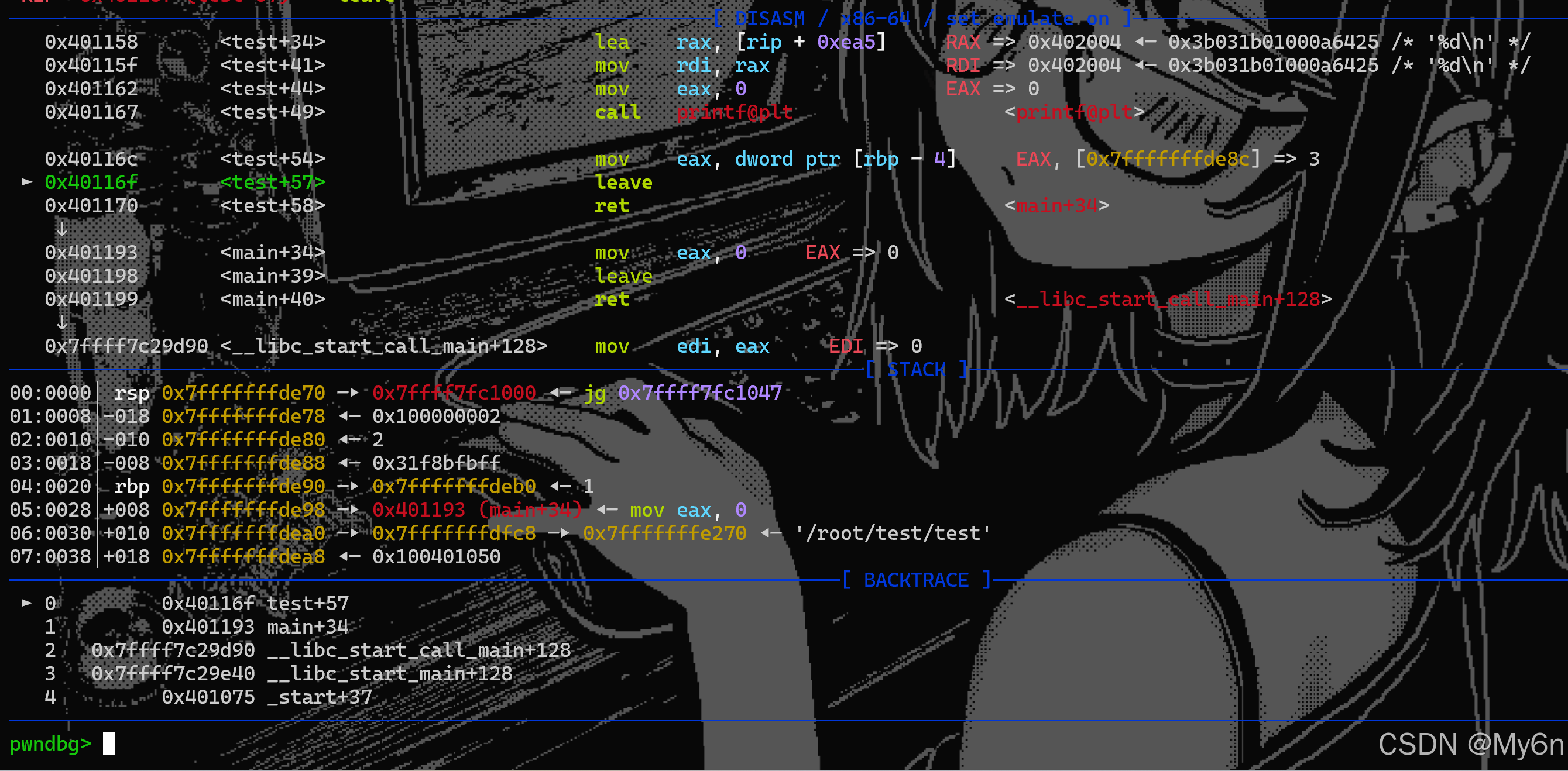

leave 执行前：

rsp 指向 0x7fffffffde70，rbp 指向 0x7fffffffde90

00:0000│ rsp 0x7fffffffde70 —▸ 0x7ffff7fc1000 ◂— jg 0x7ffff7fc1047
01:0008│-018 0x7fffffffde78 ◂— 0x100000002
02:0010│-010 0x7fffffffde80 ◂— 2
03:0018│-008 0x7fffffffde88 ◂— 0x31f8bfbff
04:0020│ rbp 0x7fffffffde90 —▸ 0x7fffffffdeb0 ◂— 1

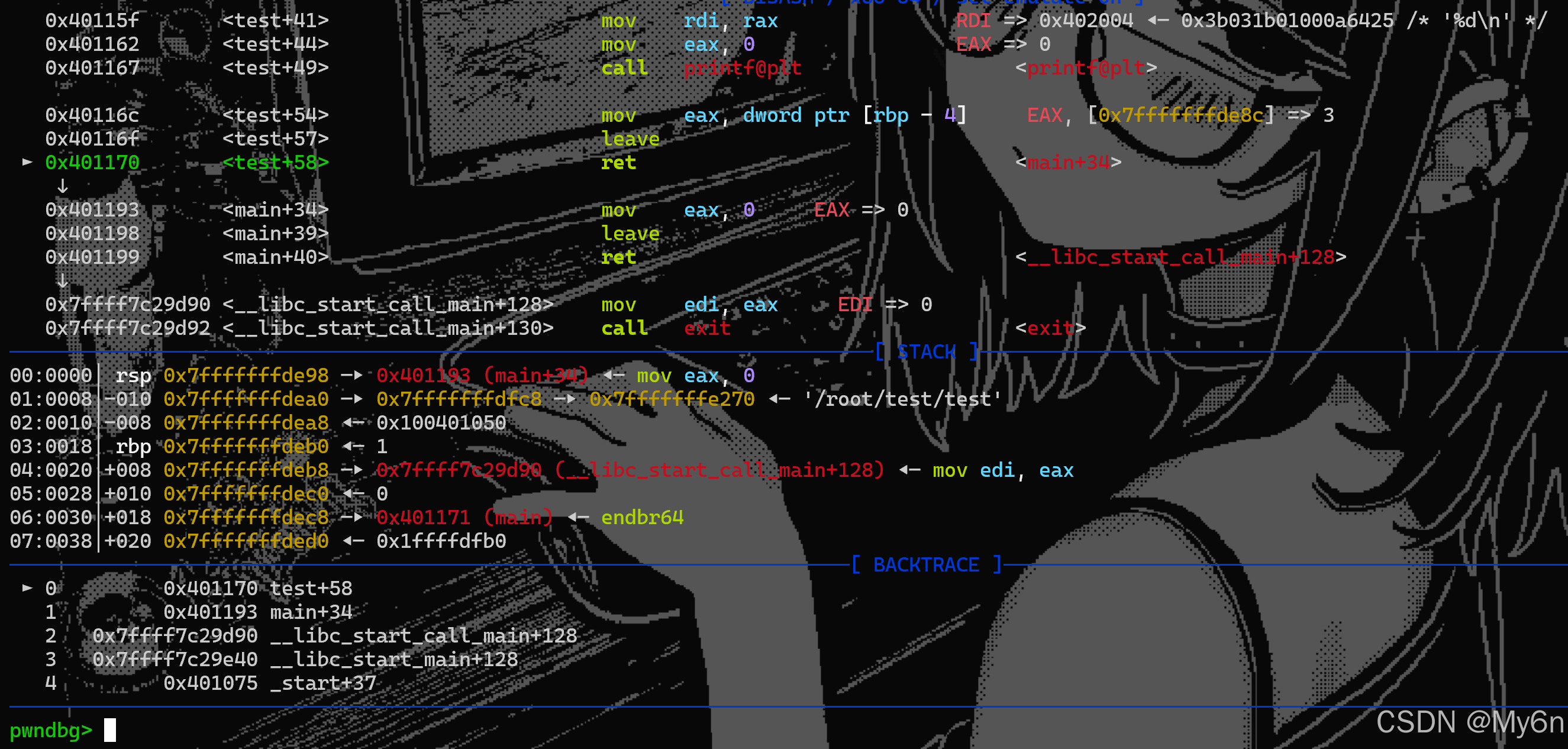

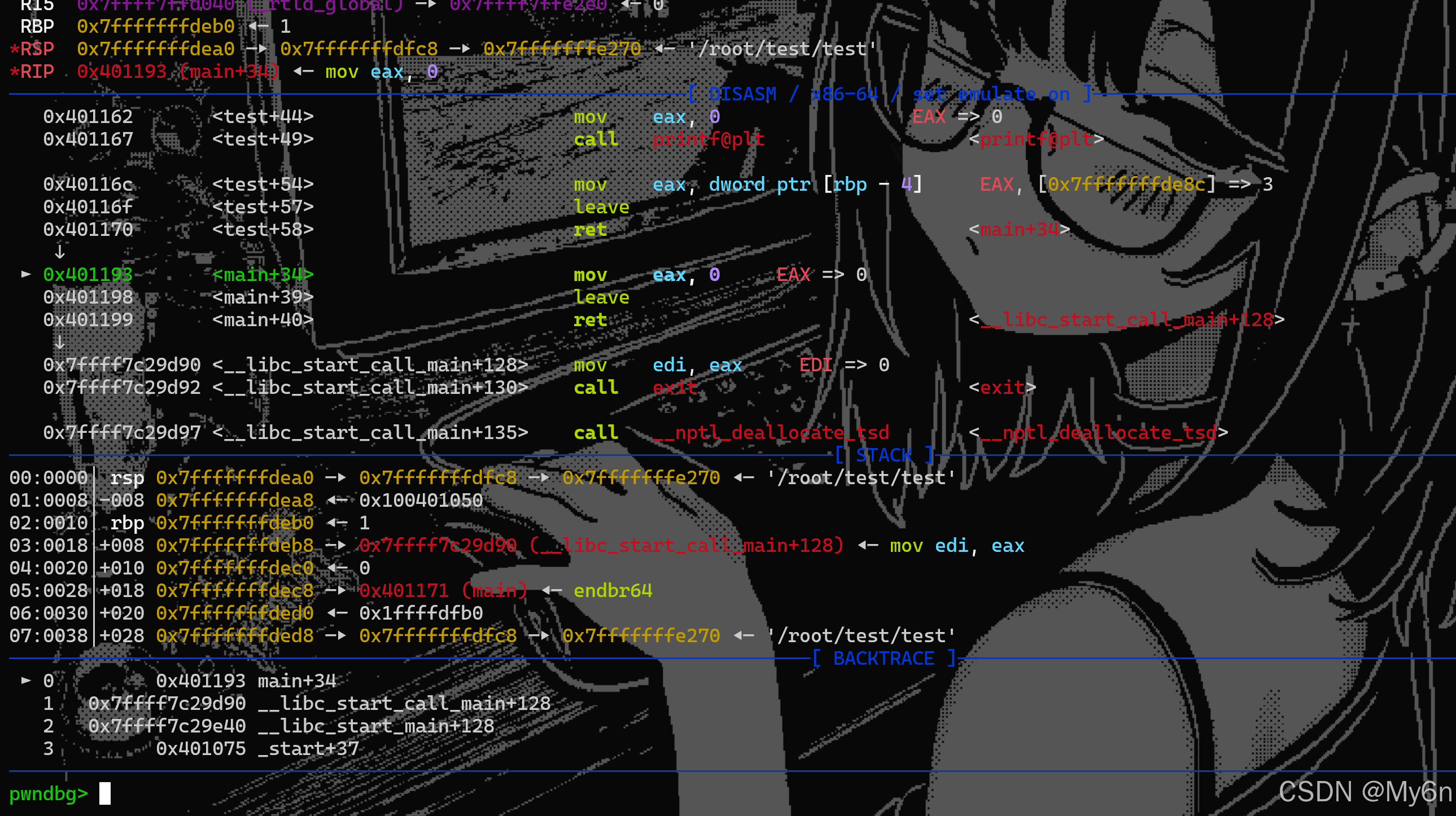

执行后：

先将 rsp 和 rbp 重叠，都指向 0x7fffffffde90

弹出 rbp 后，rsp 下移 8字节，指向 0x7fffffffde98

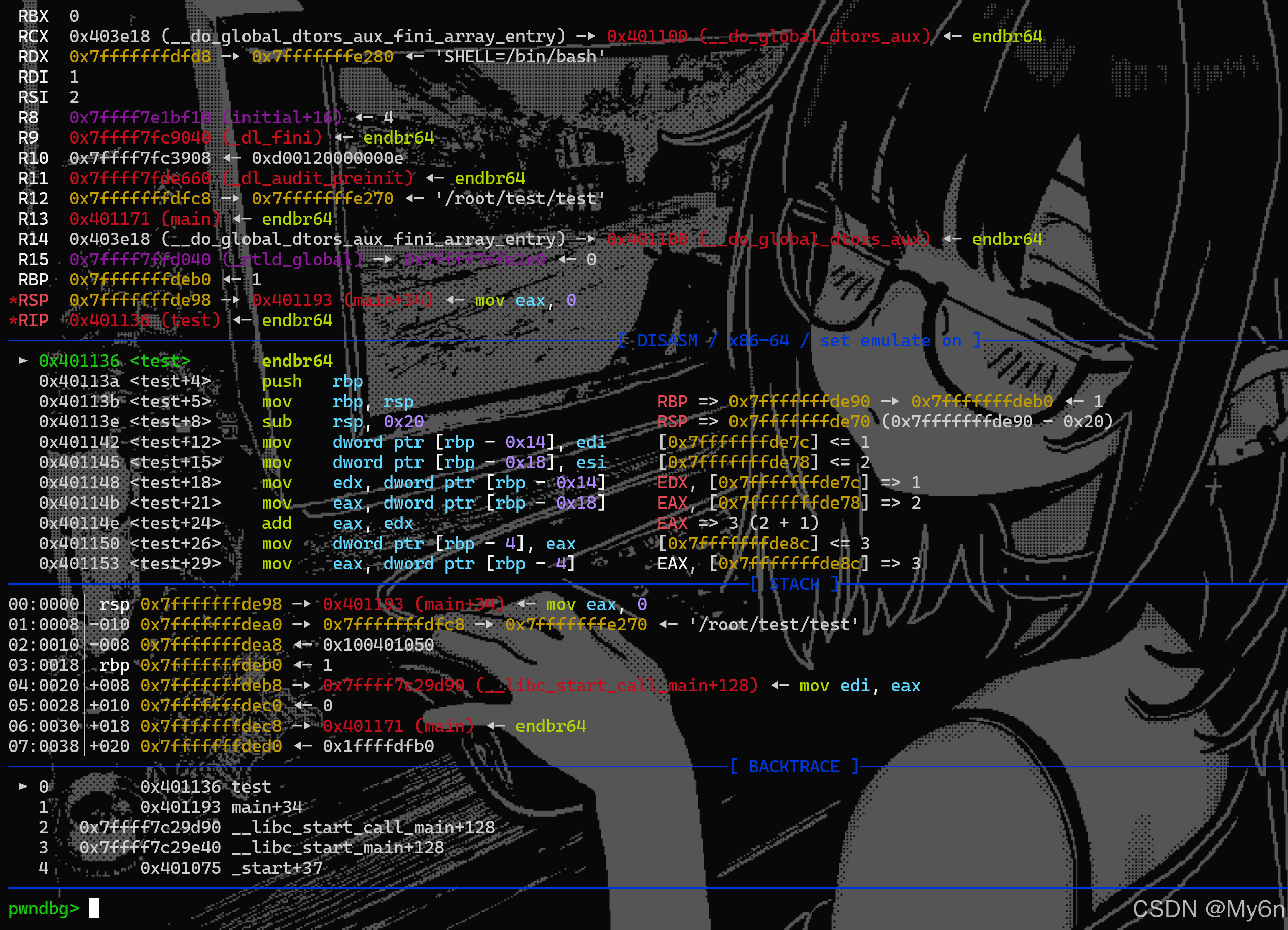

00:0000│ rsp 0x7fffffffde98 —▸ 0x401193 (main+34) ◂— mov eax, 0
01:0008│-010 0x7fffffffdea0 —▸ 0x7fffffffdfc8 —▸ 0x7fffffffe270 ◂— '/root/test/test'
02:0010│-008 0x7fffffffdea8 ◂— 0x100401050
03:0018│ rbp 0x7fffffffdeb0 ◂— 1

rbp 恢复成原始 main 函数的栈帧

此时的 rbp 是 0x7fffffffdeb0，和我们一开始保存的是一样的

继续执行 ret，其中 0x401193 就是我们的返回地址

将这个地址弹给 rip，又回到了 main 函数上继续执行后续的指令
