博主记录了51单片机学习的过程，从环境配置到遇到的型号选择错误问题的解决，涉及到压降原理、流水灯模块、软件延时等知识点，并分享了源码和相关知识点的解析。

51单片机学习日常

闲来垂钓碧溪上。这个学习周期安排了51单片机，记录一下学习日常咯（注意本文不是详细的学习笔记，只为记录一下心得体会和相关知识）：

2021.9.21

首先我选用的是QX-MCS51开发板，今天下载了开发板资料，把该配的环境都配了，该安装的都安装完了，具体流程我就不介绍了

2021.9.22

一、心得：

今天遇到了1个死bug，花了我足足一小时（关于该bug的解释有误，在2021.9.24中已更新）

开发板配套学习视频中讲明的单片机型号是STC89C52，开发板配套芯片型号也是STC89C52，尴尬的是我的单片机型号却是IAP15F2K61S2。这里介绍一个解决“单片机型号选择错误”的有效方法：打开烧录软件后，直接点击“检测MCU选项”，会自动检测单片机相关参数

自动匹配成功后界面如下：

二、知识：

压降：

流水灯模块原理图（跳线帽）：

点亮LED灯原理：

单片机工作的基本时序：

三、源码展示：
//点亮第一个LED灯
#include <reg52.h> //引入51头文件

sbit LED1 = P1^0; //sbit表示位定义关键字，P1^0表示串口P10
sbit LED8 = P1^7;

void main()
{
	//点亮LED1和LED8
	LED1 = 0;
	LED8 = 0;
}

2021.9.23

一、知识：

软件延时：

在需要添加延时的两个事件之间，使CPU进行一些无用的加减运算，达到延时效果。

软件延时的好处是：实现简单；坏处是：浪费CPU资源

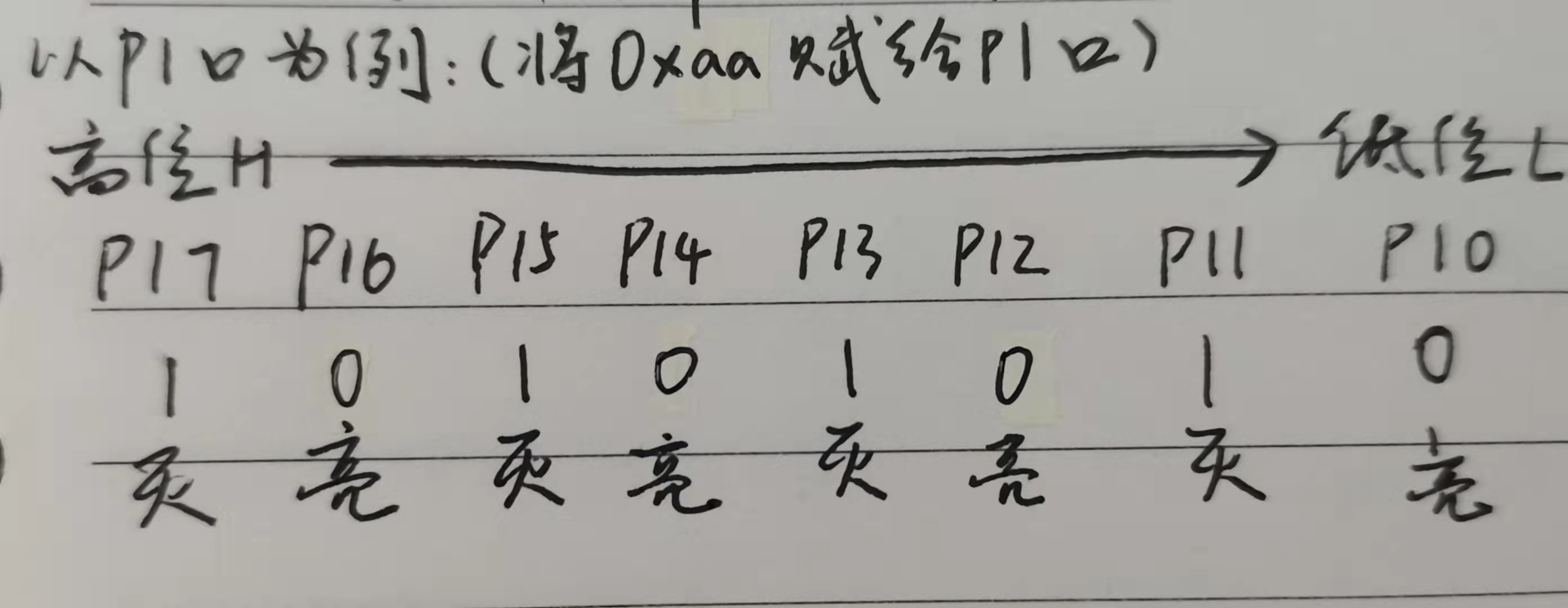

IO口与一个字节位的对应关系：

二、源码展示：

//LED灯闪烁
#include <reg52.h>

unsigned int i;

//注意：main函数会自动进行循环，在本实验中的现象是如果没有写软件延时，则八个LED灯处于极其快速的亮灭切换中，人眼无法识别，而且LED灯亮度降低
void main()
{
	while(1)
	{
//		//同时操作P1的八个串口P10-P17
//		P1 = 0; //点亮八个LED
//		i = 65535;
//		while(i--);
//		P1 = 0xff; //熄灭八个LED（注意默认为十进制，可写为255，也可写为0xff，表示二进制		   11111111；但不能写为1）
//		i = 65535;
//		while(i--);

		//同时操作P1的四个串口P10/P12/P14/P16
		P1 = 0xaa; //点亮LED0/LED2/LED4/LED6
		i = 65535;
		while(i--);
		P1 = 0xff; //熄灭LED0/LED2/LED4/LED6
		i = 65535;
		while(i--);
	}
}

2021.9.24

一、心得：

关于2021.9.22提到的bug，这里作出正确的解释：

购买C51单片机的芯片型号是STC89C52，但是在线仿真器也可以实现芯片功能，而且在线仿真器接入后芯片型号会变成IAP15F2K61S2，因此在烧录软件中的单片机型号选择时一定要选择对应的型号（接STC89C52芯片时，选择STC89C52；接在线仿真器时，选择IAP15F2K61S2），否则就会报错：单片机型号选择错误（见下图）

当然实操过程中有一个万能方法：在烧录软件中，先点击“检测MCU选项”，再点击“下载/编程”

二、知识：

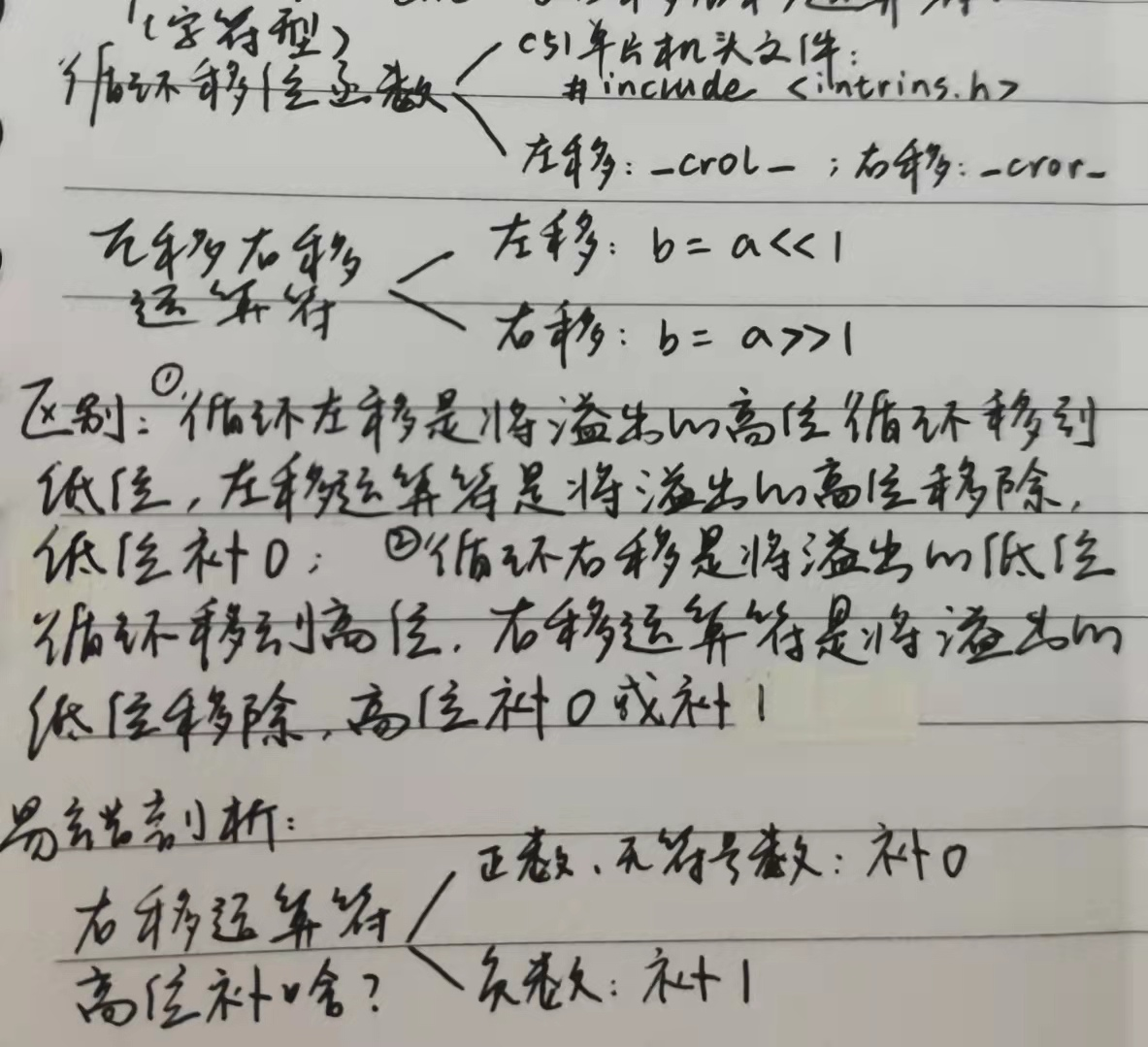

循环移位函数与左移右移运算符：

三、源码展示：
//流水灯
#include <reg52.h>
#include <intrins.h> //C51单片机字符循环移位头文件
#define uint unsigned int
#define uchar unsigned char

uchar temp; //流水灯相关变量

//毫秒级延时函数（z=a表示延时a ms）
void delay(uint z)
{
	uint x,y;
	for (x=z;x>0;x--)
		for (y=114;y>0;y--);
}

void main()
{
	 temp = 0xfe;
	 P1 = temp;
	 delay(1000);
	 while(1)
	 {
	 	//_crol_()为字符型循环左移函数
		//_cror_()为字符型循环右移函数
	 	temp = _crol_(temp,1);
		P1 = temp;
		delay(1000);
	 }
}
