系分 / lesson16

本文介绍了一个具体的软件设计案例,涉及BCE、Boundary等类的设计,以及HomePage、SearchResultsPage等页面的逻辑。通过顺序图和类图展示了系统的整体架构,并讨论了如何将设计映射到项目的实际框架中。

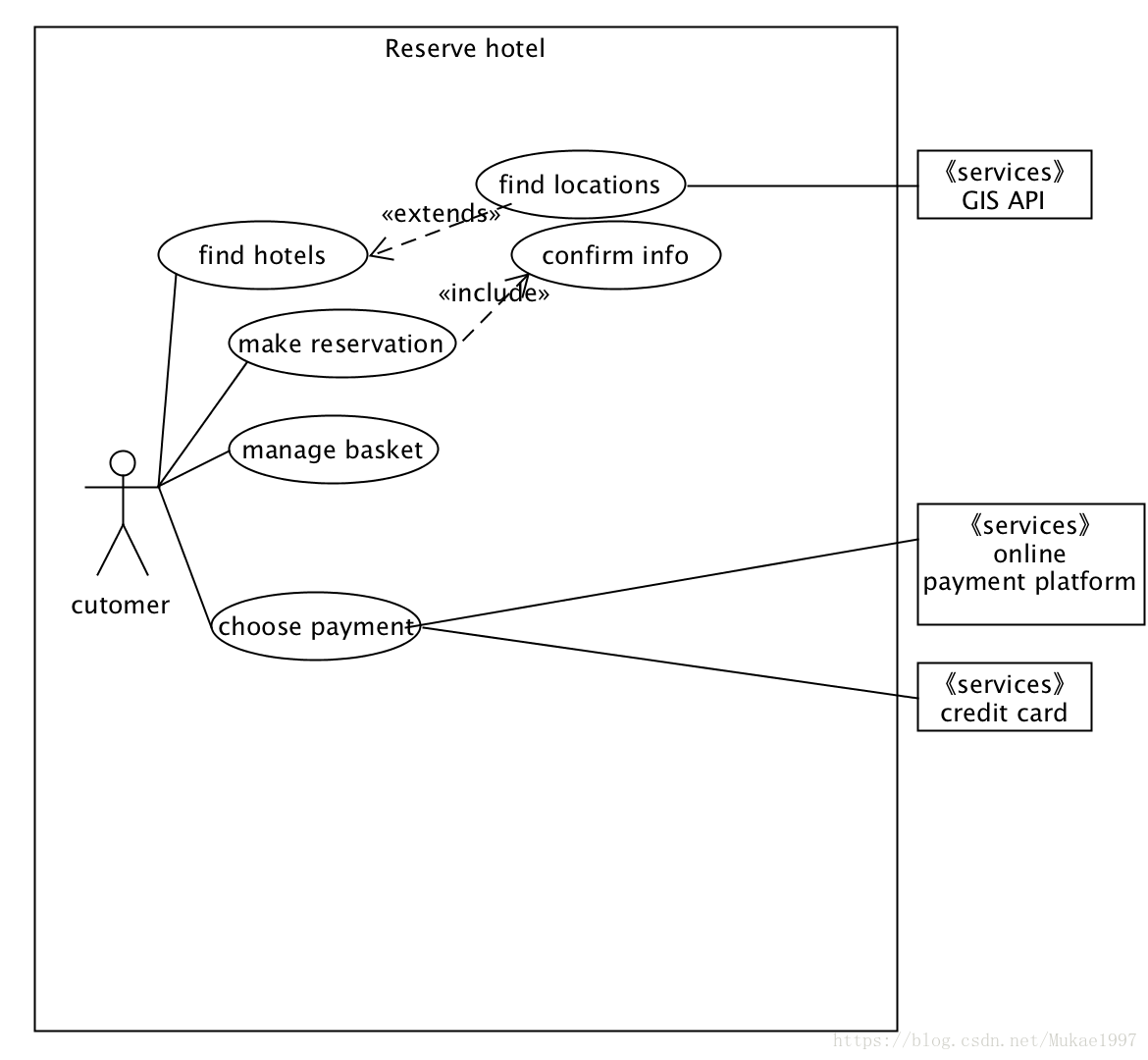

用例简介:

这里写图片描述

BCE类:

  • Boundary 类

    • HomePage
    • SearchResultsPage
    • ReservationDetailPage
  • Controller 类

  • Entity 类
    • Hotel
    • Room
    • Reservation

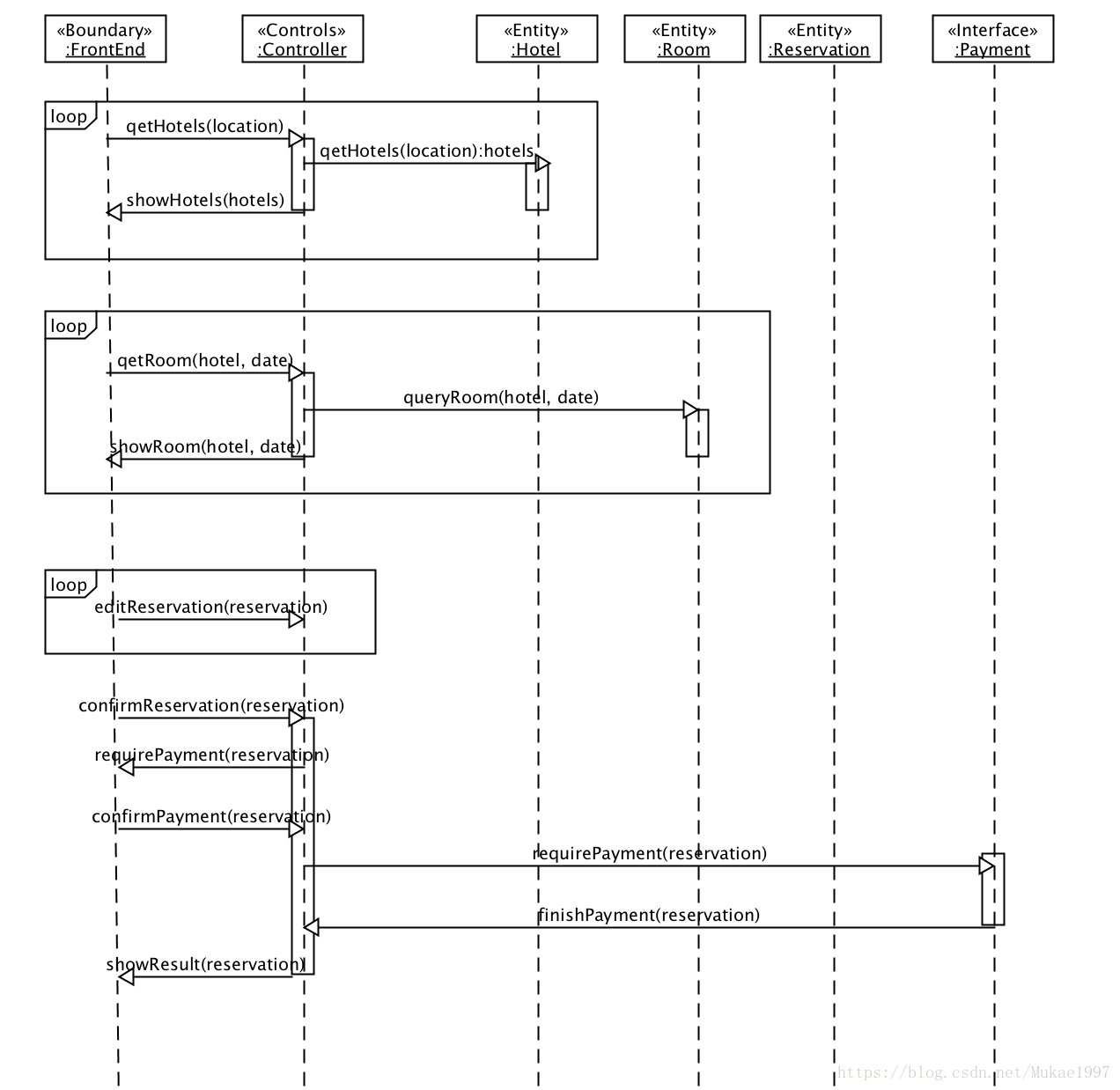

顺序图:
这里写图片描述

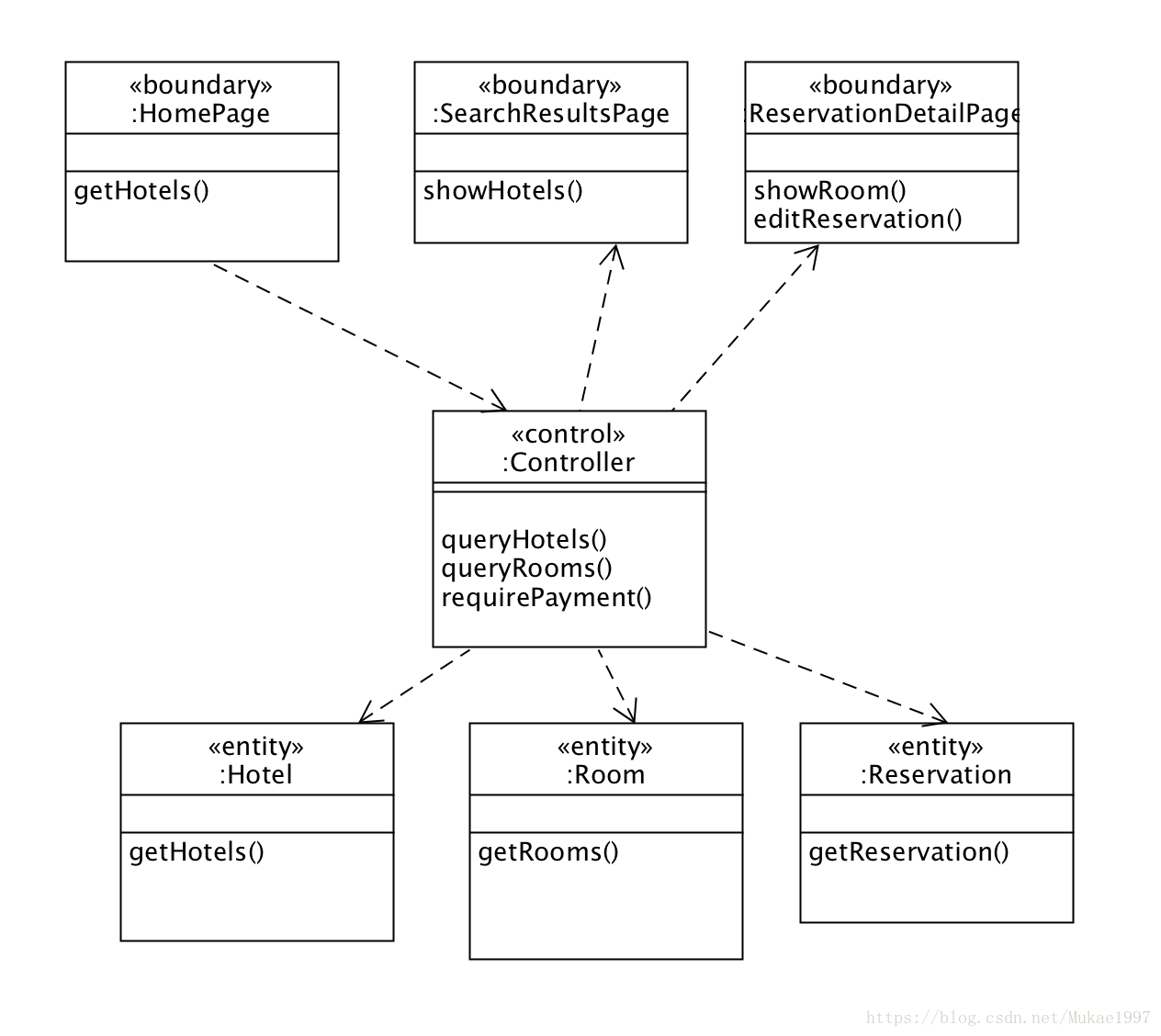

类图:

这里写图片描述

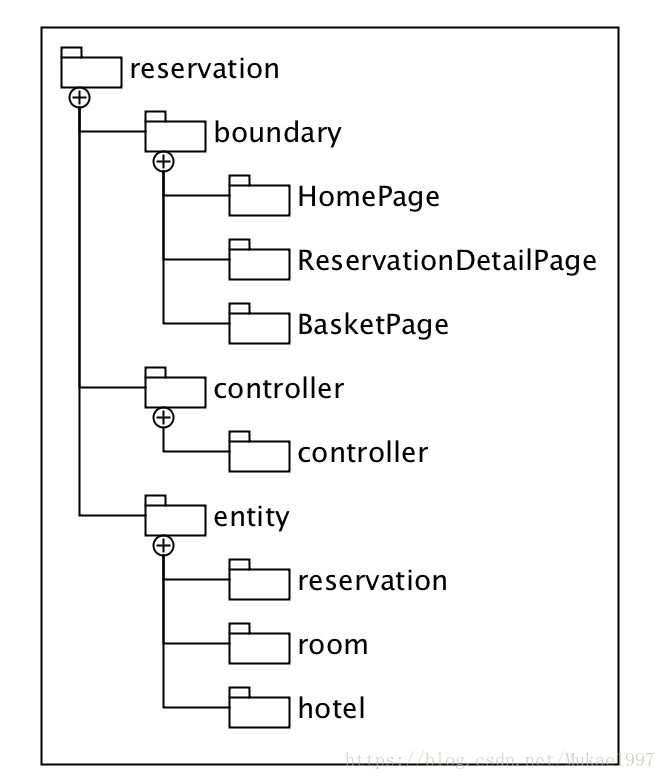

将逻辑设计类图映射到实际项目框架的包图, 用树形结构表述实现的包和类

这里写图片描述
