设备编译与烧录

固件编译

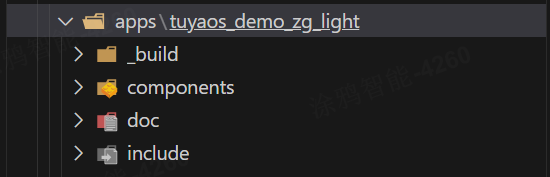

在 Visual Studio Code 软件页面上，打开产品开发包，展开左侧 software/TuyaOS/apps，可以看到本产品 Demo 的 project 文件夹。

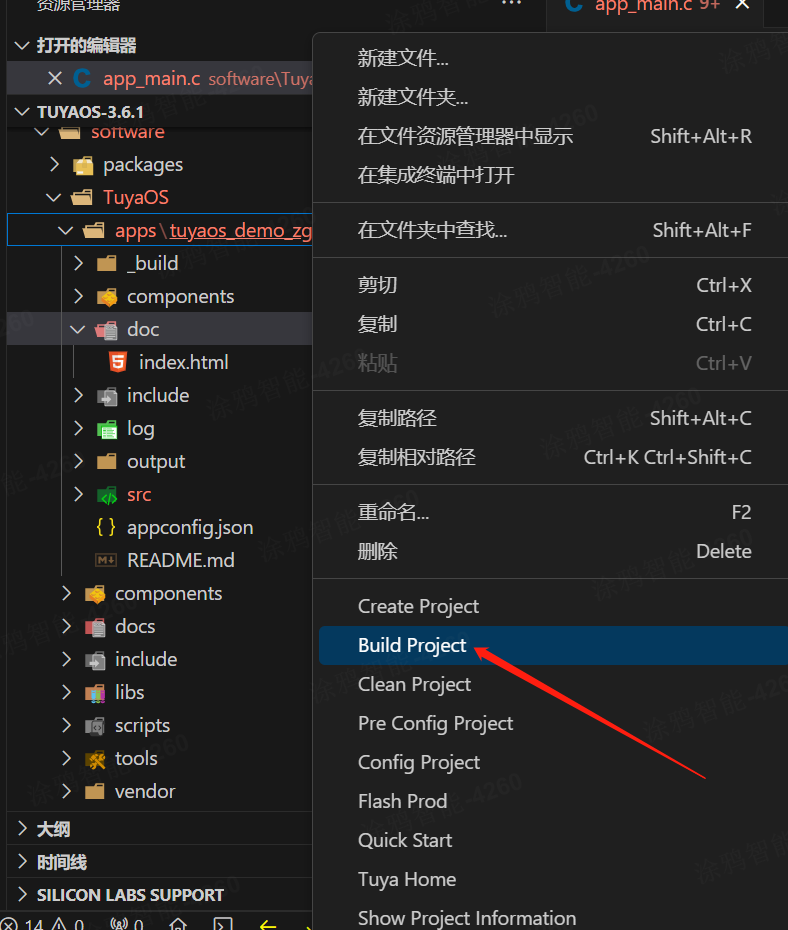

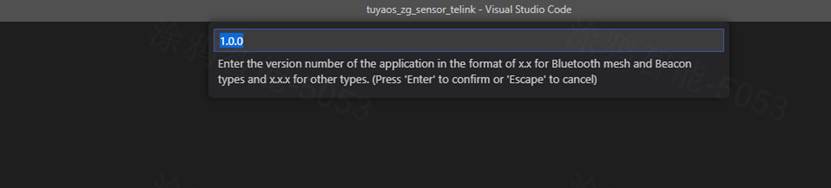

右键产品文件夹，选择 Build Project，在跳出的文本框内输入编译固件的版本号（格式为 x.x.x）后，按回车键确认。

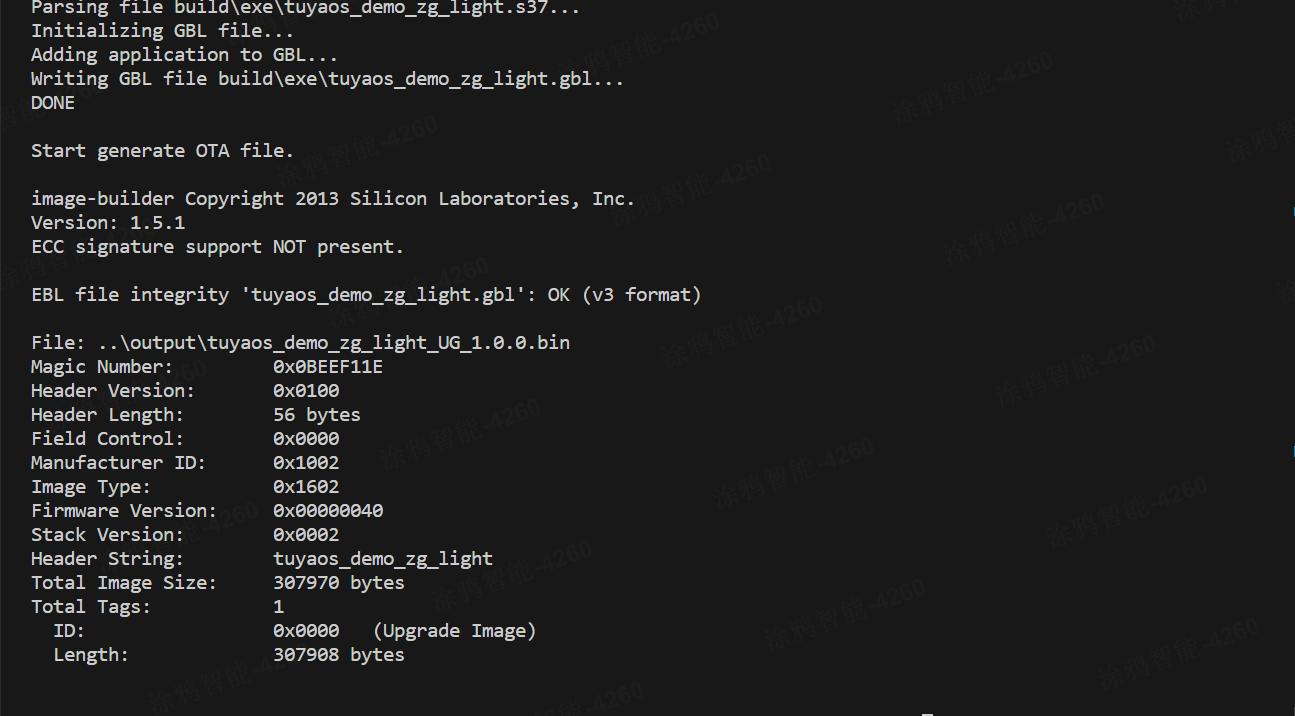

编译成功后，控制台打印内容如下：

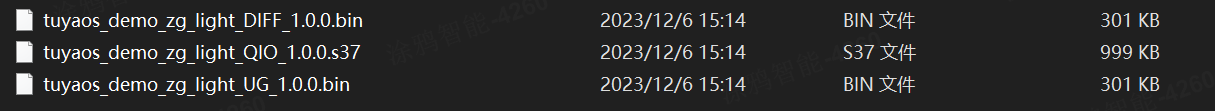

编译产物可在工程路径下的 apps/*产品名称*/output 文件夹查看，其中 QIO 标识的是烧录固件，UG 标识的是 OTA 升级文件，具体如下：

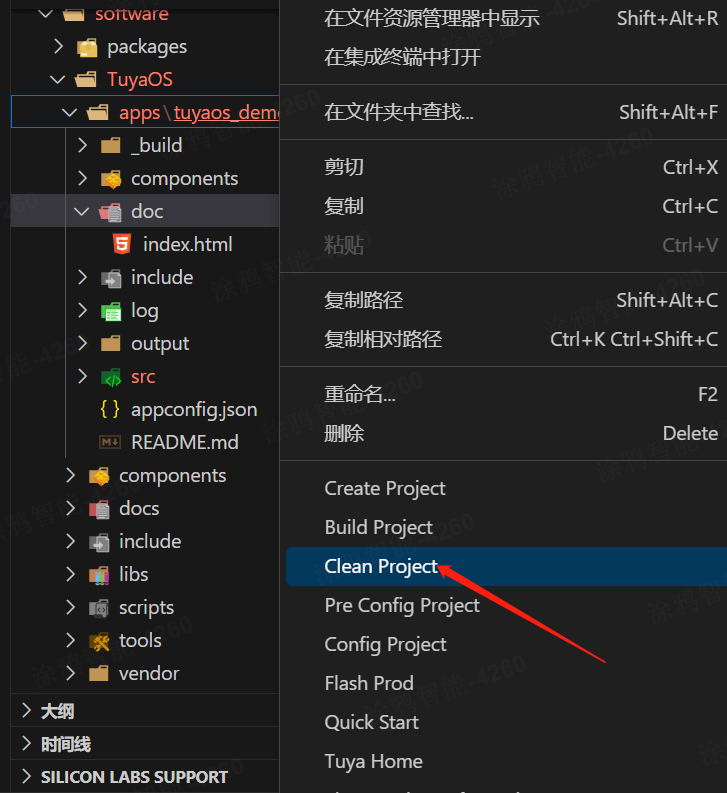

清除编译内容，Telink 平台编译前建议先清除上次编译内容，可右键产品文件夹，选择 Clean Project，输入版本号，按回车键确认对产品编译内容进行清除。

固件烧录

Telink 平台使用原厂烧录工具烧录，可在 TLSR8258_3.8.1\software\TuyaOS\docs\ 查看。
涂鸦烧录授权工具烧录及芯科平台原厂工具烧录。

例程开发说明

基础信息配置

设备注册配置

在产品工程的 src 文件夹中的 app_dev_register.c 文件，可修改注册的 device ID、cluster、attribute 等设备信息。

可在文件如下所示处，修改注册的 server cluster，您可根据需要进行增删：

// server cluster list
CONST TAL_CLUSTER_T app_server_cluster_list[] = {
    DEF_CLUSTER_IDENTIFY_CLUSTER_ID(identify_attr_list)
    DEF_CLUSTER_GROUPS_CLUSTER_ID(group_attr_list)
    DEF_CLUSTER_SCENES_CLUSTER_ID(scene_attr_list)
    DEF_CLUSTER_ON_OFF_CLUSTER_ID(onoff_attr_list)
    DEF_CLUSTER_ZLL_COMMISSIONING_CLUSTER_ID(zll_commissioning_attr_list)
    DEF_CLUSTER_LEVEL_CONTROL_CLUSTER_ID(level_control_attr_list)
    DEF_CLUSTER_COLOR_CONTROL_CLUSTER_ID(color_control_attr_list)
};

可在文件如下所示处，修改设备注册的 endpoint 及其的 device ID 等信息。

//endpoint descriptor
TAL_ENDPOINT_T dev_endpoint_desc[] = {
    {0x01, ZHA_PROFILE_ID, ZG_DEVICE_ID_EXTENDED_COLOR_LIGHT, SERVER_CLUSTER_NUM, (TAL_CLUSTER_T *)&app_server_cluster_list[0], 0, NULL},
    {0xF2, ZGP_PROFILE_ID, ZG_DEVICE_ID_GP_PROXY_MINIMUM, 0, NULL, CLIENT_CLUSTER_NUM, (TAL_CLUSTER_T *)&app_client_cluster_list[0]},
};

固件信息修改

在产品工程文件夹下的 app_config.yml，可配置该产品的 PID、model ID、设备类型等信息。文件支持两种配置方式，您根据需求任选其一即可。文件内容及作用如下：

#######################################################################
# COMPATIBILITY of [Tuya mode]
# For the use of Tuya redefined attributes:
# [cluster:0x0000,attribute:0x0004] Tuya manufacturer name
# [cluster:0x0000,attribute:0x0005] Tuya model ID
########################################################################
Firmware_Information:
  description: "this is a demo project"
  device_role: "router"   # router/sleep_end_dev
  image_type: 0x1602
  manufacture_id: 0x1002
  model_id: "TS0505B"
  manufacture_name: "_TZ3210_hxyvqfuz" # capacity+pid
  module_name: "ZSU"
  chip_id: "efr32mg21a020f1024im32" # efr32mg21a020f1024im32/efr32mg21a020f768im32


########################################################################
# COMPATIBILITY of [Zigbee standard mode]
# For the use of ZCL standard attributes:
# [cluster:0x0000,attribute:0x0004] ManufacturerName
# [cluster:0x0000,attribute:0x0005] ModelIdentifier
########################################################################
# Firmware_Information:
#   description: "this is a demo project"
#   device_role: "router"   # router/sleep_end_dev
#   image_type: 0x1602
#   manufacture_id: 0x1002
#   model_id: "custom"
#   manufacture_name: "custom"
#   product_id: "bhzkbugw"
#   capacity: "_TZ3210_"
#   product_type: "TS0502B"
#   module_name: "ZSU"
#   chip_id: "efr32mg21a020f1024im32" # efr32mg21a020f1024im32/efr32mg21a020f768im32

名称	功能
description	产品描述字段
device_role	设备角色类型，`router` 代表正常功耗路由设备，`sleep_end_dev` 代表休眠低功耗设备，请谨慎更改
image_type	固件信息，用于 OTA 时验证使用
manufacture_id	厂商 ID，用于 OTA 时验证使用
model_id	设备型号，用于加入涂鸦网关后确定设备功能，请谨慎更改
manufacture_name	产品能力值和涂鸦 PID 拼接，用下划线（_）连接，例如 `_TZ3210_hxyvqfuz`
module_name	模组型号，指示产品使用的模组
chip_id	芯片型号，指示产品使用的芯片，请勿更改
capacity	涂鸦产品能力值，该字段请勿更改。如需更改，请咨询涂鸦产品经理
product_type	设备型号，用于加入涂鸦网关后确定设备功能，请谨慎更改
product_id	涂鸦产品 ID，此处填写的是默认 PID，烧录授权时会写入新 PID

产品开发包配置

例程开发需要开发者在产品工程目录的 include 文件夹的 light_app_config.h 文件进行一系列配置：

产品基础相关配置，可配置项如下：

配置项	功能
APP_LIGHT_CHANNELS	灯具路数。 `1` 为一路灯（C） `2` 为二路灯（CW） `3` 为三路灯（RGB） `4` 为四路灯（RGBC） `5` 为五路灯（RGBCW）
DEFAULT_TX_POWER	设备发射功率，可根据需求修改，受限制于硬件性能。
LIGHT_ON_GRADUAL_TIME_MS	开灯渐变时间，涂鸦特色功能。
LIGHT_OFF_GRADUAL_TIME_MS	关灯渐变时间，涂鸦特色功能。

产品配网相关配置，可配置项如下：

配置项	功能
ZIGBEE_JOIN_TIMEOUT_MS	网络配对超时时间，单位 ms
POWER_ON_AUTO_JOIN	上电没有网络时是否自动配网
SCAN_NETWORK_RESET_COUNT	触发重置配网的上下电次数
SCAN_NETWORK_PROMPT_TIME_S	配网提醒灯闪时长，单位 s
SCAN_NETWORK_PROMPT_METHOD	配网提醒灯闪方式，`0` 为闪烁，`1` 为呼吸

产品硬件参数配置，可配置项如下：

配置项	功能
PWM_MODE_ENABLE	1 为使能输出方式为 PWM，`0` 为关闭
APP_PWM_FREQUENCY	PWM 频率
APP_PWM_POLARITY	PWM 输出有效电平
APP_PWM_RED_PIN_NUM	红光输出 IO 口
APP_PWM_GREEN_PIN_NUM	绿光输出 IO 口
APP_PWM_BLUE_PIN_NUM	蓝光输出 IO 口
APP_PWM_COLD_PIN_NUM	冷光输出 IO 口
APP_PWM_WARM_PIN_NUM	暖光输出 IO 口
BRIGHT_MODE_CCT	色温调节方式。`0` 为 CW 模式，`1` 为 CCT 模式
CTRL_PIN_ENABLE	`1` 为使能控制引脚，`0` 为关闭
CTRL_PIN_NUM	控制引脚输出 IO 口
CTRL_PIN_LEVEL	控制引脚输出有效电平
POWER_CONFIG_ENABLE	`1` 为使能功率转换，`0` 为关闭
CW_POWER_CONFIG	白光功率参数百分比，范围 100-200
RGB_POWER_CONFIG	彩光功率参数百分比，范围 100-200
LIGHT_CONFIG_CW_MIN	白光引脚输出的最小占空比百分比，范围 1-100
LIGHT_CONFIG_CW_MAX	白光引脚输出的最大占空比百分比，范围 1-100
LIGHT_CONFIG_COLOR_MIN	彩光引脚输出的最小占空比百分比，范围 10-100
LIGHT_CONFIG_COLOR_MAX	彩光引脚输出的最大占空比百分比，范围 10-100
COLOR_TEMPERATURE_KEV_MAX	最大色温开尔文值
COLOR_TEMPERATURE_KEV_MIN	最小色温开尔文值

彩光伽马参数配置，可配置项如下：

配置项	功能
GAMMA_ENABLE	`1` 为使能伽马转换，`0` 为关闭
RED_GAMMA	红光伽马参数，范围 0-100
RED_WHITE_BALANCE	红光白平衡参数，范围 0-100
GREEN_GAMMA	绿光伽马参数，范围 0-100
GREEN_WHITE_BALANCE	绿光白平衡参数，范围 0-100
BLUE_GAMMA	蓝光伽马参数，范围 0-100
BLUE_WHITE_BALANCE	蓝光白平衡参数，范围 0-100

产品产测参数配置，可配置项如下：

配置项	功能
LIGHT_BEACON_MF_TEST_ENABLE	`1` 为使能 Beacon 产测，`0` 为关闭
PRODUCT_STEP1_REPEAT	产测一是否重复进入
PRODUCT_COLD_AGING_MINS	冷白光（C）老化时间
PRODUCT_WARM_AGING_MINS	暖白光（W）老化时间
PRODUCT_COLOR_AGING_MINS	彩光（RGB）老化时间

Zigbee 标准及涂鸦私有功能配置，可配置项如下：

配置项功能
ZIGBEE_START_UP_ON_OFF_ENABLE 是否开启 startup on off 功能，0 为关闭，1 为开启
TUYA_PRIVATE_CAMMAND_ENABLE 是否开启涂鸦私有功能，0 为关闭，1 为开启

配置项	功能
ZIGBEE_START_UP_ON_OFF_ENABLE	是否开启 startup on off 功能，`0` 为关闭，`1` 为开启
TUYA_PRIVATE_CAMMAND_ENABLE	是否开启涂鸦私有功能，`0` 为关闭，`1` 为开启

管脚配置

PWM 输出引脚配置

在产品工程目录的 include 文件下的 light_app_config.h，可配置 PWM 输出的 IO 口，可在文件如下所示处，修改 IO 配置：

//pwm io config
#define APP_PWM_RED_PIN_NUM     APP_GPIO_PA3
#define APP_PWM_GREEN_PIN_NUM   APP_GPIO_PD2
#define APP_PWM_BLUE_PIN_NUM    APP_GPIO_PC5
#define APP_PWM_COLD_PIN_NUM    APP_GPIO_PA4
#define APP_PWM_WARM_PIN_NUM    APP_GPIO_PA0

Telink 平台管脚对应关系

Telink 平台管脚对应关系如下，其中 TUYA_GPIO_NUM_0 对应的是 0，以此类推。

#define APP_GPIO_PA0    TUYA_GPIO_NUM_0
#define APP_GPIO_PA1    TUYA_GPIO_NUM_1
#define APP_GPIO_PA2    TUYA_GPIO_NUM_2
#define APP_GPIO_PA3    TUYA_GPIO_NUM_3
#define APP_GPIO_PA4    TUYA_GPIO_NUM_4
#define APP_GPIO_PA5    TUYA_GPIO_NUM_5
#define APP_GPIO_PA6    TUYA_GPIO_NUM_6
#define APP_GPIO_PA7    TUYA_GPIO_NUM_7
#define APP_GPIO_PB0    TUYA_GPIO_NUM_8
#define APP_GPIO_PB1    TUYA_GPIO_NUM_9
#define APP_GPIO_PB2    TUYA_GPIO_NUM_10
#define APP_GPIO_PB3    TUYA_GPIO_NUM_11
#define APP_GPIO_PB4    TUYA_GPIO_NUM_12
#define APP_GPIO_PB5    TUYA_GPIO_NUM_13
#define APP_GPIO_PB6    TUYA_GPIO_NUM_14
#define APP_GPIO_PB7    TUYA_GPIO_NUM_15
#define APP_GPIO_PC0    TUYA_GPIO_NUM_16
#define APP_GPIO_PC1    TUYA_GPIO_NUM_17
#define APP_GPIO_PC2    TUYA_GPIO_NUM_18
#define APP_GPIO_PC3    TUYA_GPIO_NUM_19
#define APP_GPIO_PC4    TUYA_GPIO_NUM_20
#define APP_GPIO_PC5    TUYA_GPIO_NUM_21
#define APP_GPIO_PC6    TUYA_GPIO_NUM_22
#define APP_GPIO_PC7    TUYA_GPIO_NUM_23
#define APP_GPIO_PD0    TUYA_GPIO_NUM_24
#define APP_GPIO_PD1    TUYA_GPIO_NUM_25
#define APP_GPIO_PD2    TUYA_GPIO_NUM_26
#define APP_GPIO_PD3    TUYA_GPIO_NUM_27
#define APP_GPIO_PD4    TUYA_GPIO_NUM_28
#define APP_GPIO_PD5    TUYA_GPIO_NUM_29
#define APP_GPIO_PD6    TUYA_GPIO_NUM_30
#define APP_GPIO_PD7    TUYA_GPIO_NUM_31

芯科 MG21 管脚对应关系

芯科 MG21 管脚对应关系如下：

#define APP_GPIO_PA0    0
#define APP_GPIO_PA1    1
#define APP_GPIO_PA2    2
#define APP_GPIO_PA3    3
#define APP_GPIO_PA4    4
#define APP_GPIO_PA5    5
#define APP_GPIO_PA6    6
#define APP_GPIO_PB0    7
#define APP_GPIO_PB1    8
#define APP_GPIO_PC0    9
#define APP_GPIO_PC1    10
#define APP_GPIO_PC2    11
#define APP_GPIO_PC3    12
#define APP_GPIO_PC4    13
#define APP_GPIO_PC5    14
#define APP_GPIO_PD0    15
#define APP_GPIO_PD1    16
#define APP_GPIO_PD2    17
#define APP_GPIO_PD3    18
#define APP_GPIO_PD4    19

App 层文件说明

app_main.c：该文件是主函数文件，包含程序初始化函数、网络状态回调函数、ZCL 数据接收回调函数、写属性回调函数、应用层 Flash 读写函数和产测回调函数等，是产品开发最主要的文件之一。
app_dev_register.c：该文件是设备注册文件，列举了设备注册的 device ID，cluster ID，attribute ID 等，您可以通过修改该文件，来改变设备的注册信息。
app_light_prod.c：该文件是设备产测文件，当设备接收到 Beacon 广播的进入 Beacon 产测数据帧时，会进入 tal_beacon_mf_test_callback 回调，该回调调用了 prod_test_callback 函数，此时设备会进入自动化产测灯闪。自动化产测灯闪由该文件实现，尽量不要修改该文件。
app_light_prompt.c：该文件是设备灯闪提示文件，该文件包含闪烁、呼吸等灯闪相关函数。
app_cluster_onoff.c：该文件是 Zigbee 3.0 onoff cluster 相关的标准命令处理文件。
app_cluster_level_control.c：该文件是 Zigbee 3.0 level control cluster 相关的标准命令处理文件。
app_cluster_color_control.c：该文件是 Zigbee 3.0 color control cluster 相关的标准命令处理文件。
