本文详细介绍了如何使用STM32F1系列微控制器通过I2C通信协议与AT24C02EEPROM进行交互，包括初始化GPIO、设置I2C时序、执行写入和读取操作。代码示例展示了字节写操作和读操作的实现，以及如何处理应答信号。

AT24C02是一种失去电源供给后依旧能保持数据的储存器，常用来储存一些配置信息，在系统重新上电之后也可以加载。它的容量是2k bit的EEPROM存储器，采用I2C通信方式。

AT24C02支持两种写操作：字节写操作和页写操作。本实验中我们采用的是字节写操作，就是一个地址一个数据这样进行数据写入。页写模式就是连续写入数据，只需写入一个地址，连续写入数据的时候，地址会自动后移，但有页限制，超出一页的时候，超出数据会覆盖原先写入的数据。

AT24C02支持三种读操作：当前地址读操作，随机地址读操作和顺序读操作模式。

当前地址读模式是基于上一次读/写操作的最后位置继续读出数据。随机地址读模式是指定地址读出数据。顺序读操作模式就是连续读出数据，会自动翻页。

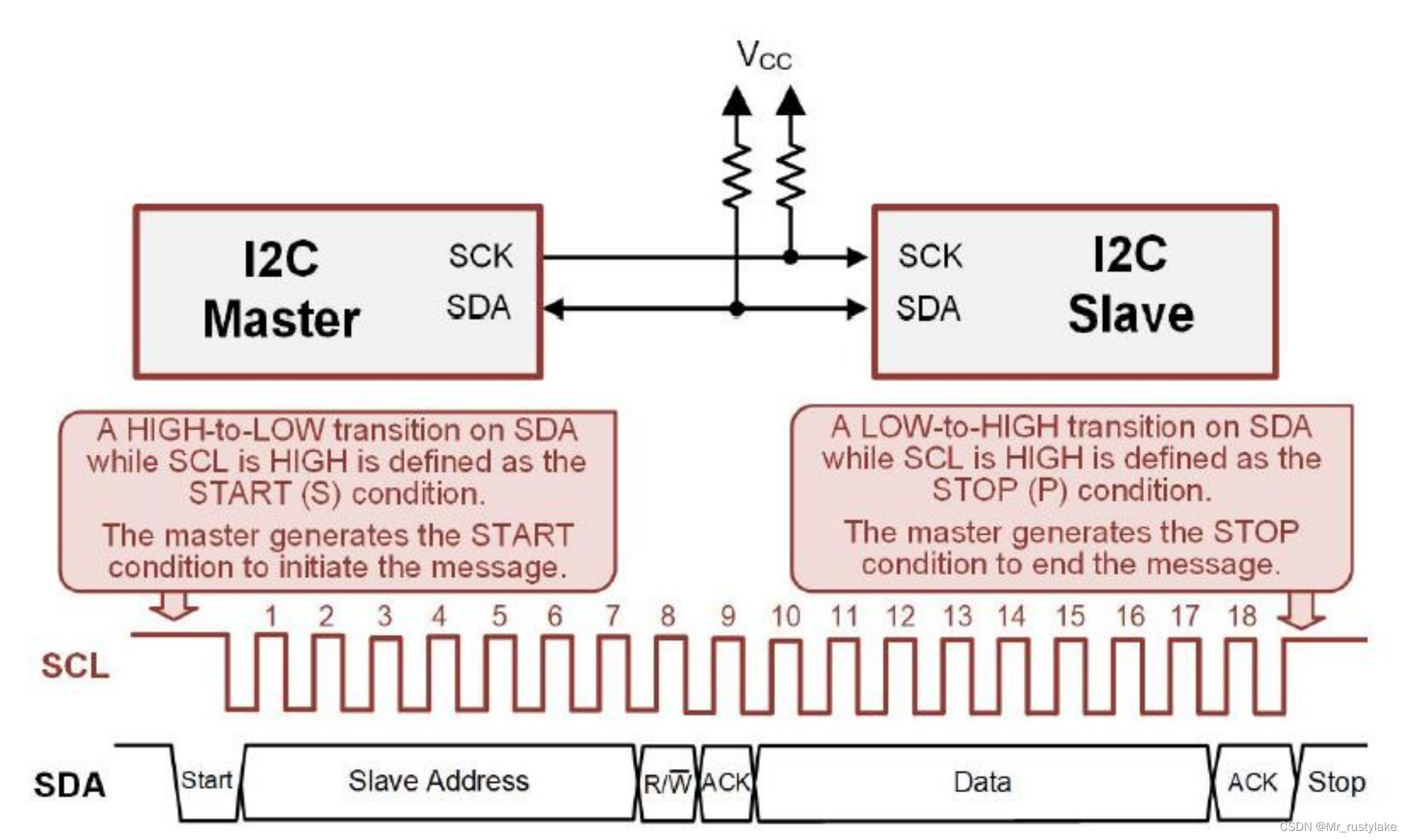

注意到我们采用的STM32F1系列里，SCL时钟线为PB6，SDA数据线为PB7。本次实验中，时钟线我们就正常的设置为推挽输入，数据线则设置为开漏模式（因为我们引入了外部上拉电阻，提供稳定的空闲高电平，而且我们的数据线既要作为输出，又要作为输入，用开漏输出模式，能很好地实现输入输出共用，避免频繁IO模式切换带来的麻烦）。编写代码时，注意完成发送的时候，主机要释放SDA。

在开漏模式下，MCU读取IDR状态寄存器，来获取引脚高低电平。

接下来编写我们的实验代码：

首先编写我们的函数头文件iic.c：

#include "./BSP/IIC/iic.h"
#include "./SYSTEM/delay/delay.h"

void iic_init(void){

    GPIO_InitTypeDef gpio_init_struct = {0};

    IIC_SCL_GPIO_CLK_ENABLE();
    IIC_SDA_GPIO_CLK_ENABLE();

    //SCL设置
    gpi
