作为简单但非常有效且有趣的STM32入门级实验，点亮LED是所有人都躲不开且不会拒绝的小实验。他不仅步骤简单，也可以大致了解我们STM32板和HAL库的一些性质，所以这个实验在STM32板子学习过程中有着无与伦比的重要性。

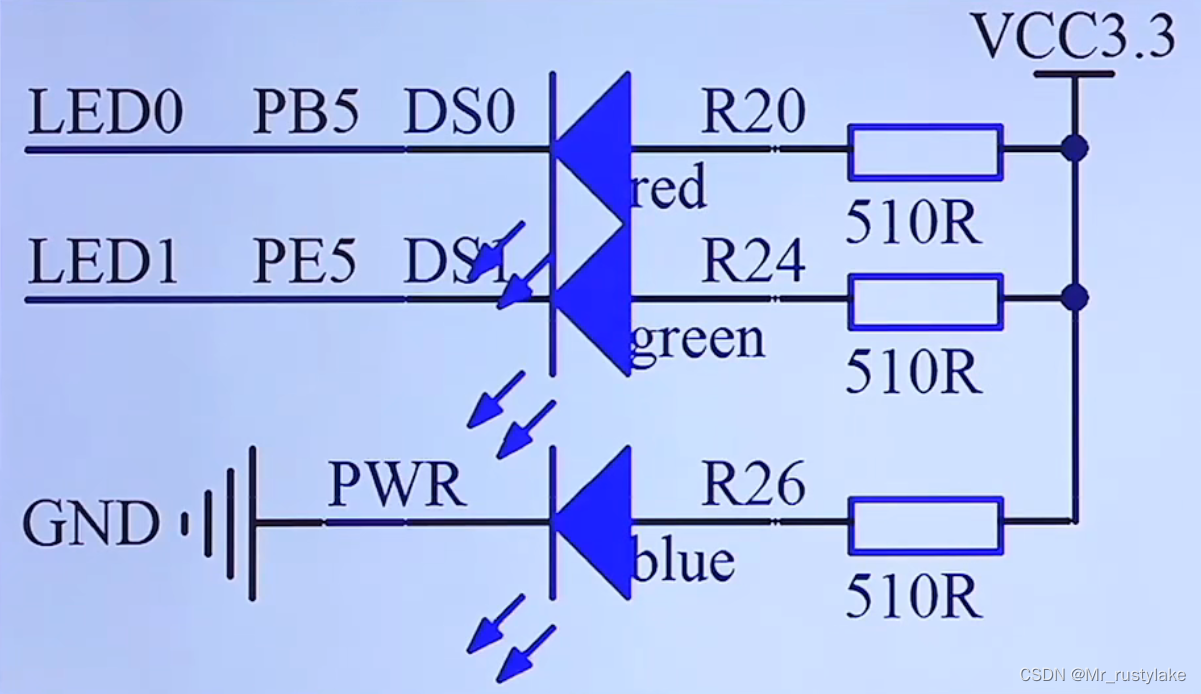

首先我们先了解一下STM32板子里LED的结构。

我们可以看到这个LED灯的结构是上接一个3.3V的电源，通过串口LED1和LED0来控制亮灭的，也就是当这两个串口输出0（即低电平）时，LED0亮。其中我们可以看到LED0的串口为PB5，即GPIOB的PIN5.

那么接下来就针对这个结构我们编写关于LED的头文件和函数文件

led.h:

#ifndef __LED_H
#define __LED_H

#include "./SYSTEM/sys/sys.h"

void led_init(void);

#endif

这个头文件是申明在led.c中所需要用到的函数和需要提前调用的其他头文件，比如sys.h就是stm32的一个系统头文件，包含了调用其他stm32系统头文件路径，比如stm32f1xx_hal_gpio.h，这个头文件就包含了我们点亮LED所需要调用的串口PB5的路径。

led.c

#include "./BSP/LED/led.h"

void led_init(void){
    GPIO_InitTypeDef gpio_init_struct;

    __HAL_RCC_GPIOB_CLK_ENABLE();

    gpio_init_struct.Pin = GPIO_PIN_5 ;
    gpio_init_struct.Mode = GPIO_MODE_OUTPUT_PP ;
    gp
