基于路由策略的ensp OSPF实验

最新推荐文章于 2025-06-18 16:32:58 发布
最新推荐文章于 2025-06-18 16:32:58 发布
阅读量1w 收藏 43
点赞数 6
CC 4.0 BY-SA版权
分类专栏： 路由交换 文章标签： ospf
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/Mr_rsq/article/details/79510320
本文详细介绍了一种基于ENS环境的OSPF配置方案，并通过实际案例演示了如何配置不同的OSPF区域，设置策略以实现特定的路由行为。此外，还提供了测试步骤验证配置的有效性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

1、拓扑图

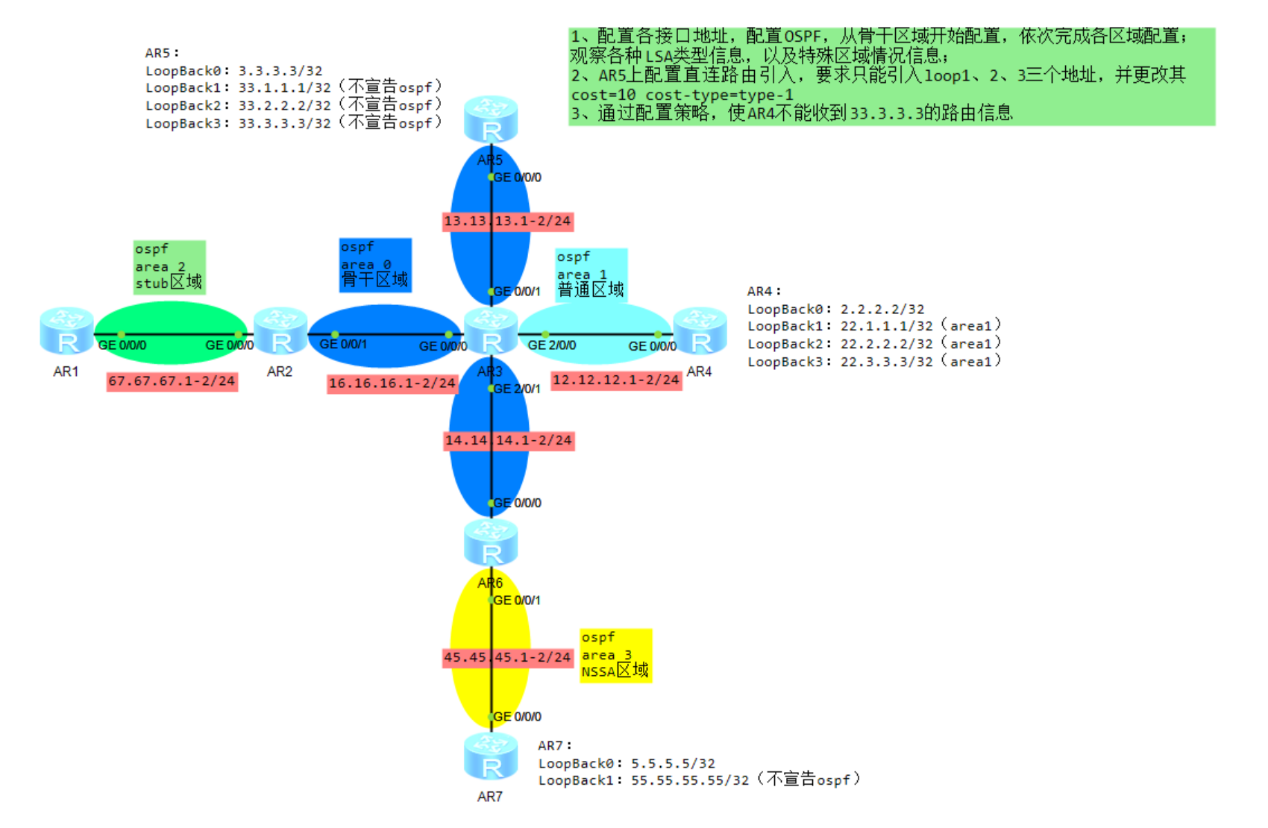

这里写图片描述

配置环境：ensp

2、具体配置

2.1 先配置IP地址

AR1：
	g0/0/0: 67.67.67.1/24
AR2:
	g0/0/0: 67.67.67.2/24
	g0/0/1: 16.16.16.1/24
AR3:
	g0/0/0: 16.16.16.2/24
	g0/0/1: 13.13.13.2/24
	g2/0/0: 12.12.12.1/24
	g2/0/1: 14.14.14.1/24
AR4:
	g0/0/0: 12.12.12.2/24
	LoopBack0：2.2.2.2/32
	LoopBack1：22.1.1.1/32（area1）
	LoopBack2：22.2.2.2/32（area1）
	LoopBack3：22.3.3.3/32（area1）
AR5:
	g0/0/0: 13.13.13.1/24
	LoopBack0：3.3.3.3/32
	LoopBack1：33.1.1.1/32（不宣告ospf）
	LoopBack2：33.2.2.2/32（不宣告ospf）
	LoopBack3：33.3.3.3/32（不宣告ospf）
AR6:
	g0/0/0: 14.14.14.2/24
	g0/0/1: 45.45.45.1/24
AR7:
	g0/0/0: 45.45.45.2/24
	LoopBack0：5.5.5.5/32
	LoopBack1：55.55.55.55/32（不宣告ospf）

2.2 配置OSPF区域

AR1：

[R1]ospf
[R1-ospf-1]area 2
[R1-ospf-1-area-0.0.0.2]network 67.67.67.0 0.0.0.255
[R1-ospf-1-area-0.0.0.2]stub
[R1-ospf-1-area-0.0.0.2]dis th
[V200R003C00]
#
 area 0.0.0.2
  network 67.67.67.0 0.0.0.255
  stub
#
return

AR2：

[R2]ospf
[R2-ospf-1]area 2
[R2-ospf-1-area-0.0.0.2]network 67.67.67.0 0.0.0.255
[R2-ospf-1-area-0.0.0.2]stub
[R2-ospf-1-area-0.0.0.2]dis th
[V200R003C00]
#
 area 0.0.0.2
  network 67.67.67.0 0.0.0.255
  stub
#
return
[R2-ospf-1-area-0.0.0.2]q
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 16.16.16.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]dis th
[V200R003C00]
#
 area 0.0.0.0
  network 16.16.16.0 0.0.0.255
#
return

AR3：

[R3]ospf
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 13.13.13.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 14.14.14.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 16.16.16.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]dis th
[V200R003C00]
#
 area 0.0.0.0
  network 13.13.13.0 0.0.0.255
  network 14.14.14.0 0.0.0.255
  network 16.16.16.0 0.0.0.255
#
return
[R3-ospf-1-area-0.0.0.0]q
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]network 12.12.12.0 0.0.0.255
[R3-ospf-1-area-0.0.0.1]dis th
[V200R003C00]
#
 area 0.0.0.1
  network 12.12.12.0 0.0.0.255
#
return

AR4：

# LoopBack口IP地址要提前配置好
[R4]ospf
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]network 12.12.12.0 0.0.0.255
[R4-ospf-1-area-0.0.0.1]network 2.2.2.2 0.0.0.0
[R4-ospf-1-area-0.0.0.1]network 22.1.1.1 0.0.0.0
[R4-ospf-1-area-0.0.0.1]network 22.2.2.2 0.0.0.0
[R4-ospf-1-area-0.0.0.1]network 22.3.3.3 0.0.0.0
[R4-ospf-1-area-0.0.0.1]dis th
[V200R003C00]
#
 area 0.0.0.1
  network 2.2.2.2 0.0.0.0
  network 12.12.12.0 0.0.0.255
  network 22.1.1.1 0.0.0.0
  network 22.2.2.2 0.0.0.0
  network 22.3.3.3 0.0.0.0
#
return

AR5：

# LoopBack口IP地址要提前配置好
[R5]ospf
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 13.13.13.0 0.0.0.255
[R5-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0
[R5-ospf-1-area-0.0.0.0]dis th
[V200R003C00]
#
 area 0.0.0.0
  network 3.3.3.3 0.0.0.0
  network 13.13.13.0 0.0.0.255
#
return

AR6：

[R6]ospf
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 14.14.14.0 0.0.0.255
[R6-ospf-1-area-0.0.0.0]dis th
[V200R003C00]
#
 area 0.0.0.0
  network 14.14.14.0 0.0.0.255
#
return
[R6-ospf-1-area-0.0.0.0]q
[R6-ospf-1]area 3
[R6-ospf-1-area-0.0.0.3]network 45.45.45.0 0.0.0.255
[R6-ospf-1-area-0.0.0.3]nssa
[R6-ospf-1-area-0.0.0.3]dis th
[V200R003C00]
#
 area 0.0.0.3
  network 45.45.45.0 0.0.0.255
  nssa
#
return

AR7：

# LoopBack口IP地址要提前配置好
[R7]ospf
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]network 45.45.45.0 0.0.0.255
[R7-ospf-1-area-0.0.0.3]network 5.5.5.5 0.0.0.0
[R7-ospf-1-area-0.0.0.3]nssa
[R7-ospf-1-area-0.0.0.3]dis th
[V200R003C00]
#
 area 0.0.0.3
  network 5.5.5.5 0.0.0.0
  network 45.45.45.0 0.0.0.255
  nssa
#
return

2.2.1 测试

到现在为止所有区域的ospf都已经配置完毕，先测试路由器之间的连通性，然后再配置策略。

用AR1 ping 12.12.12.0网段IP、45.45.45.0网段IP、13.13.13.0网段IP。

用AR1 分别pingAR5、AR4和AR7的回环口（LoopBack口）

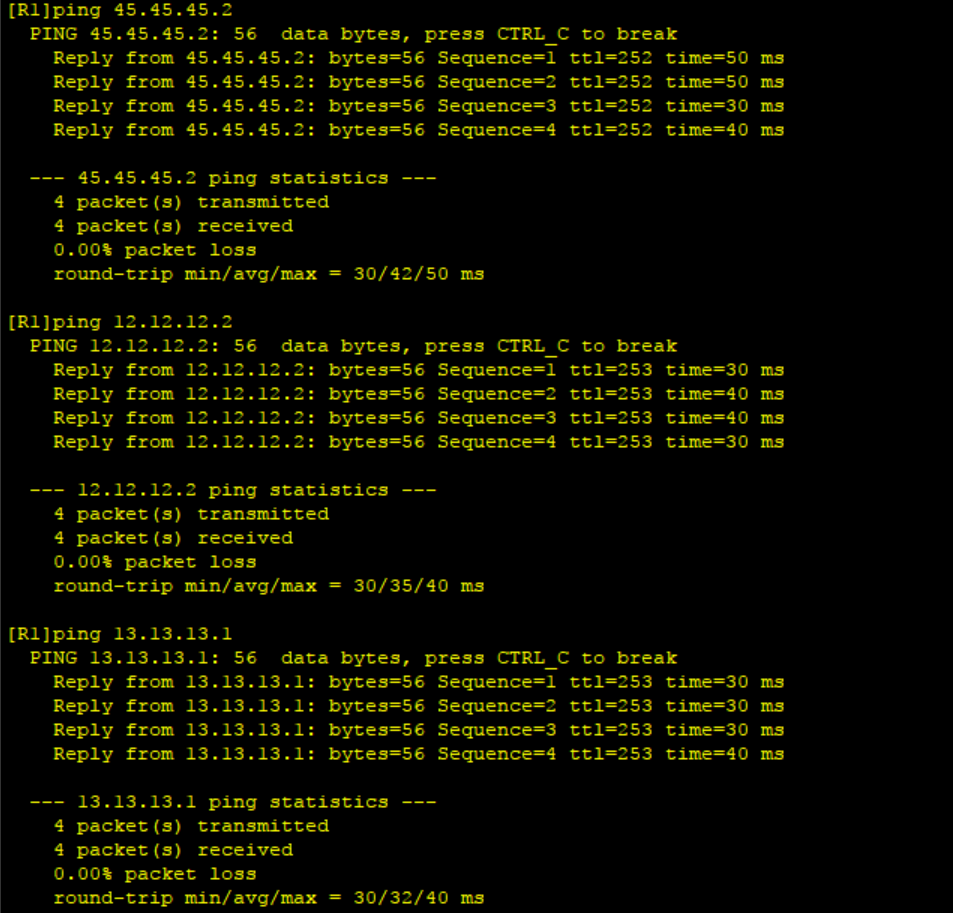

这里写图片描述
现在已经实现全网互通
这里写图片描述

2.3 配置策略

AR5：

# 可以用ACL或IP prefix-list。这里建议ACL，比较简单；而IP prefix-list略显复杂。
[R5]acl 2000
[R5-acl-basic-2000]rule permit source 33.1.1.1 0
[R5-acl-basic-2000]rule permit source 33.2.2.2 0
[R5-acl-basic-2000]rule permit source 33.3.3.3 0
[R5-acl-basic-2000]dis th
[V200R003C00]
#
acl number 2000
 rule 5 permit source 33.1.1.1 0
 rule 10 permit source 33.2.2.2 0
 rule 15 permit source 33.3.3.3 0
#
return
[R5-acl-basic-2000]q
[R5]route-policy ospf permit node 10
Info: New Sequence of this List.
[R5-route-policy]if-match acl 2000
[R5-route-policy]apply cost 10
[R5-route-policy]apply cost-type type-1
[R5-route-policy]dis th
[V200R003C00]
#
route-policy ospf permit node 10
 if-match acl 2000
 apply cost 10
 apply cost-type type-1
#
return
[R5-route-policy]q
[R5]ospf
[R5-ospf-1]import-route direct route-policy ospf
[R5-ospf-1]dis th
[V200R003C00]
#
ospf 1
 import-route direct route-policy ospf
 area 0.0.0.0
#
return

AR4：

[R4]ip ip-prefix 10 deny 33.3.3.3 32
[R4]ospf
[R4-ospf-1]filter-policy ip-prefix 10 import

2.3.1 测试

到目前为止，已经全部按照要求配置完毕，现在测试。

测试流程为：

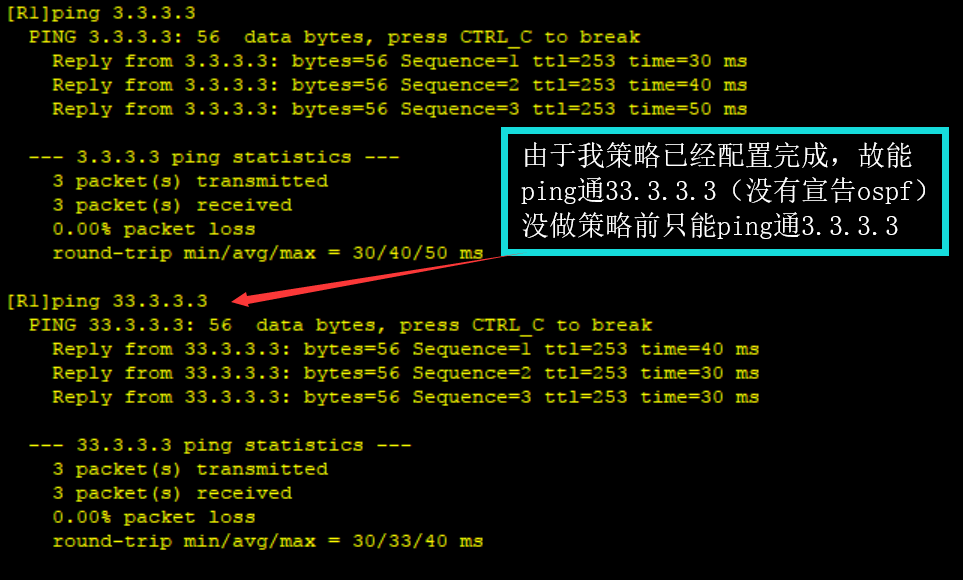

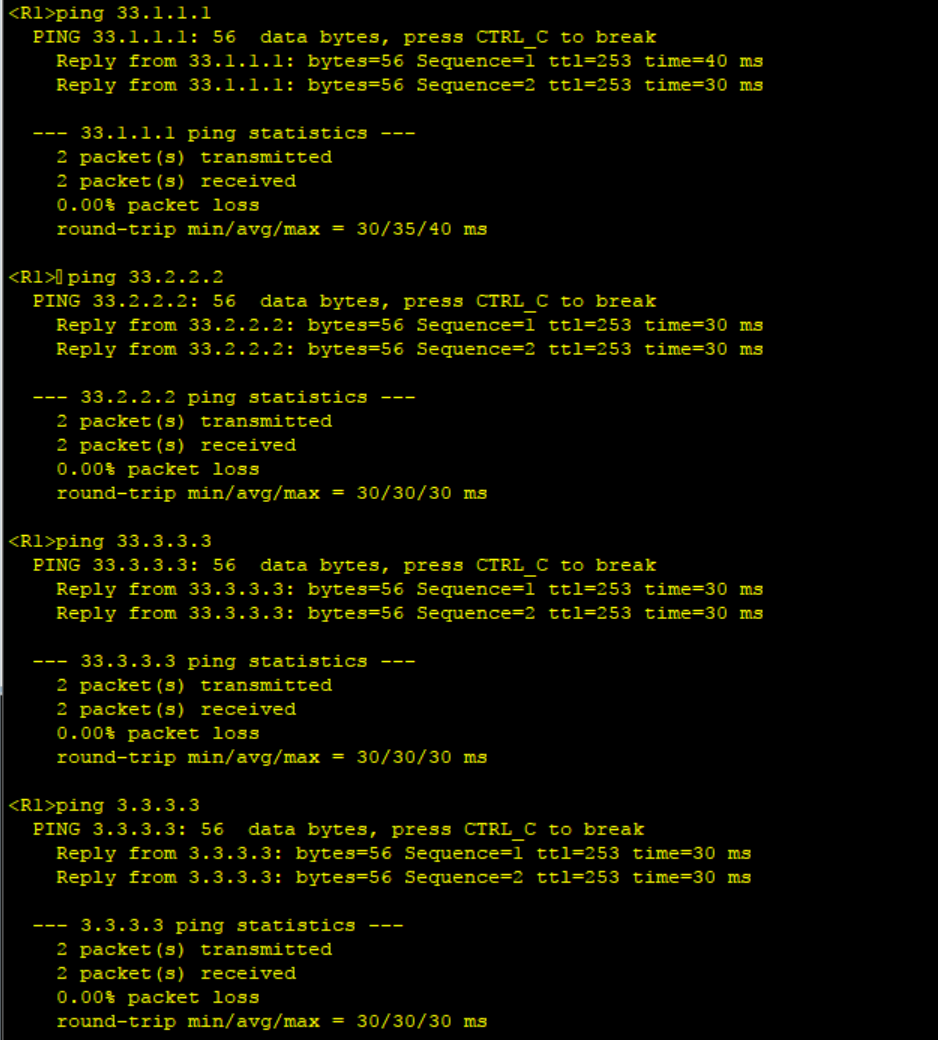

1、找AR1来ping AR5的所有回环口，都可以ping通

2、AR4来ping AR5的回环口（除了33.3.3.3以外都能ping通）

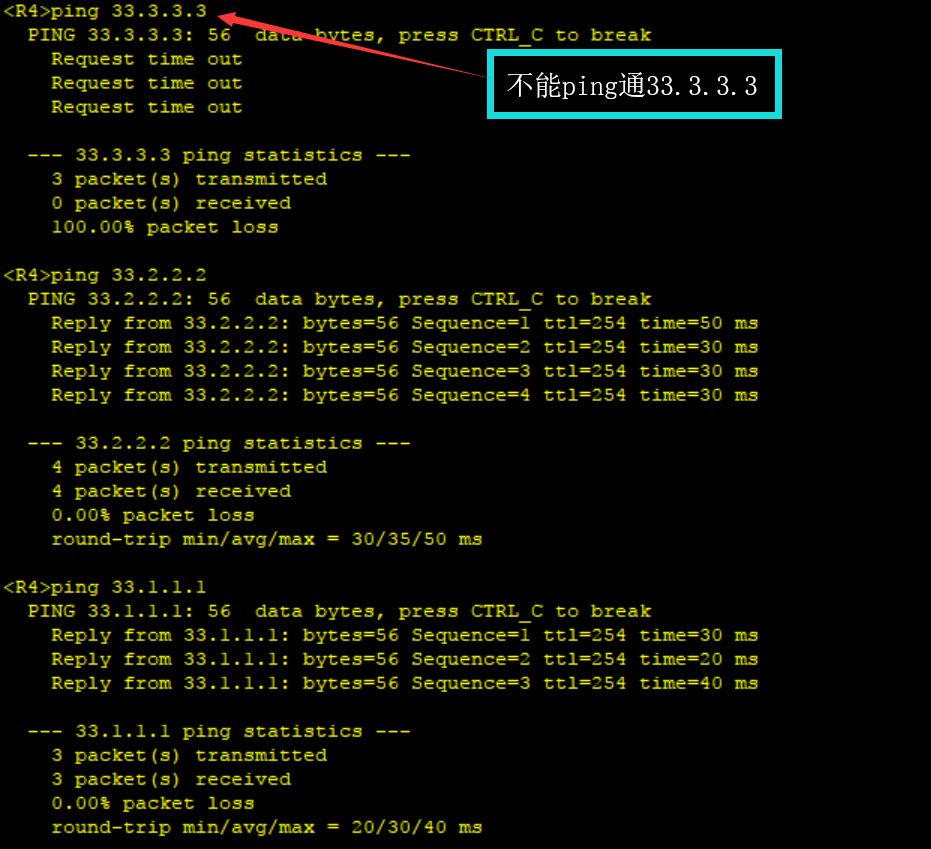

这里写图片描述

这里写图片描述

3、查看R4和R5 OSPF路由表信息和LSDB数据库信息

AR4：

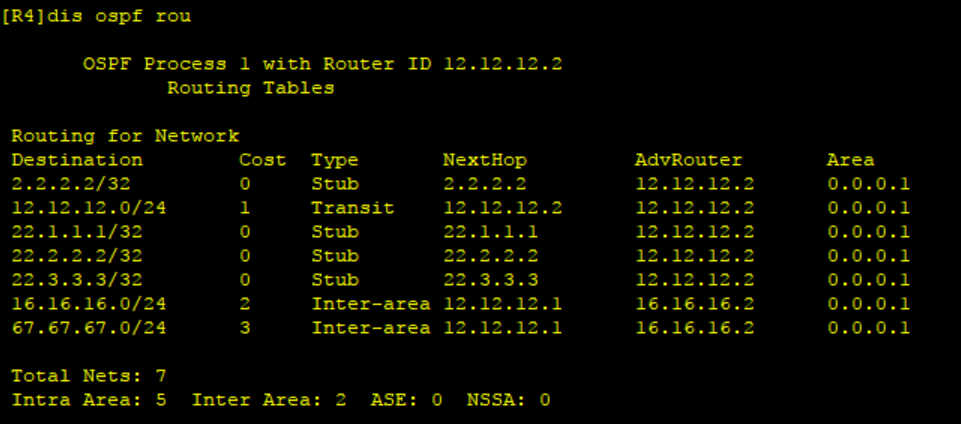

这里写图片描述

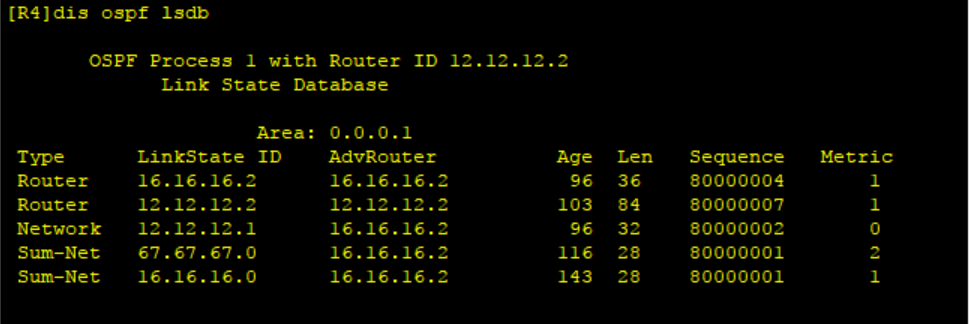

这里写图片描述

AR5：

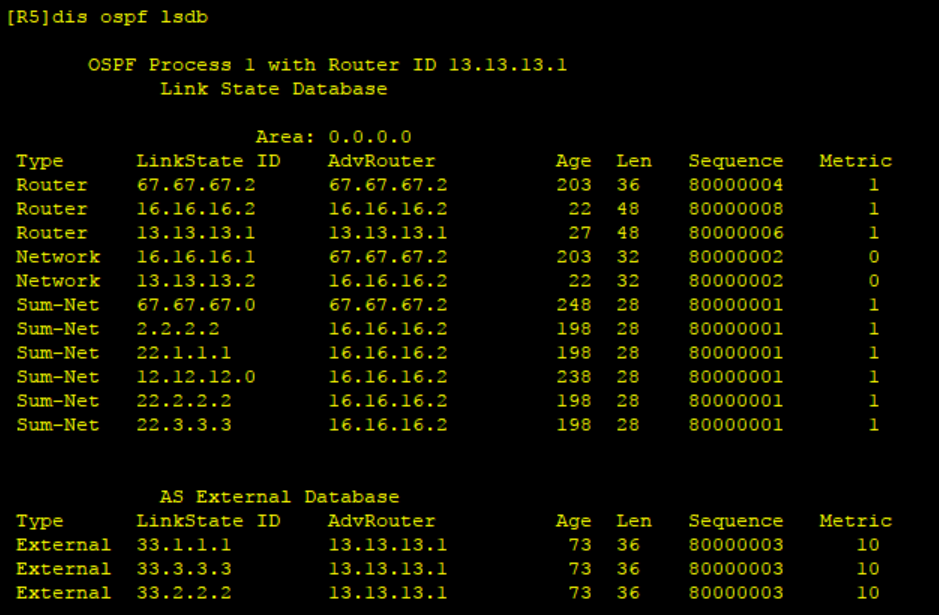

这里写图片描述

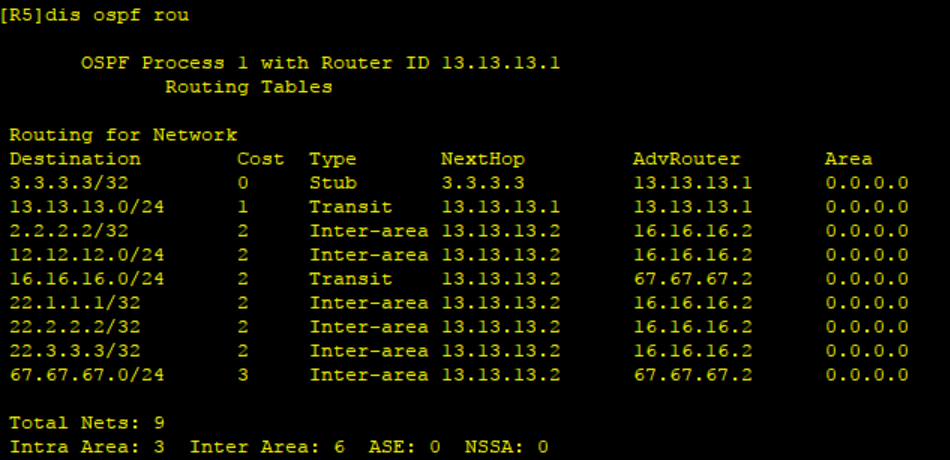

这里写图片描述
