eNSP策略路由

策略路由,route-policy

笔记来源,b站,fishqueen100

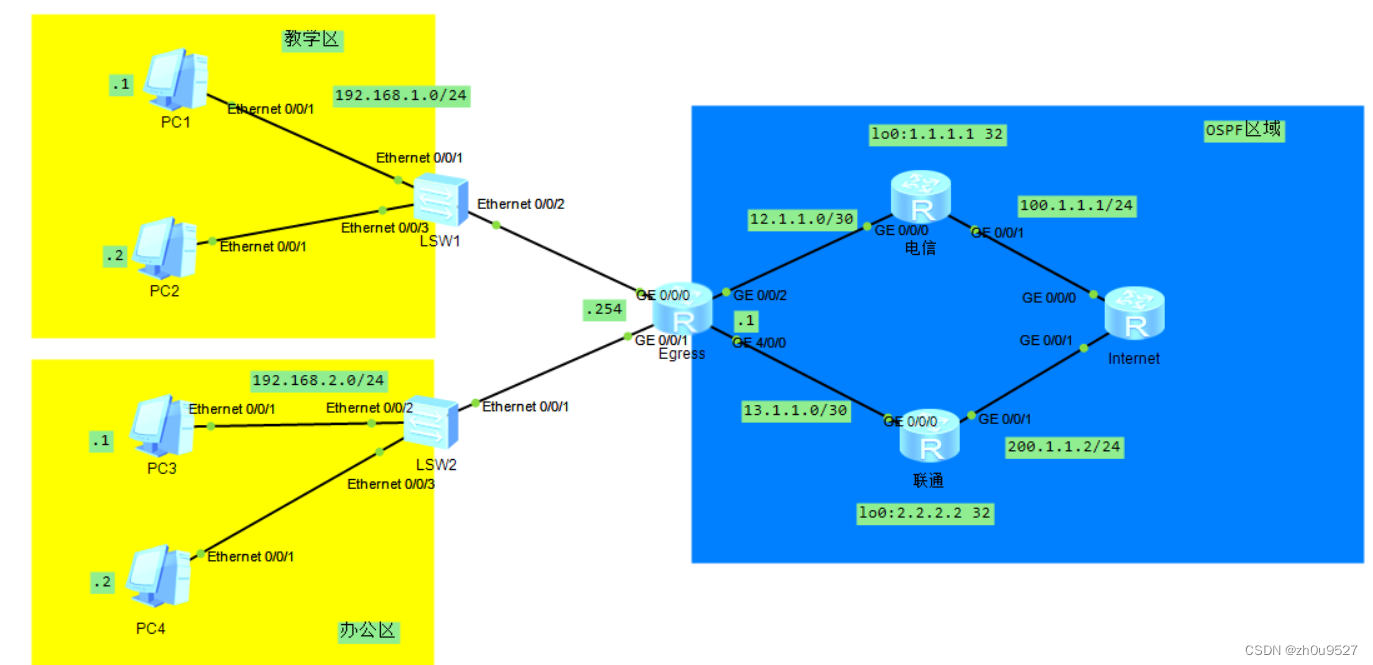

1. 拓扑

在这里插入图片描述

要求如下:

  1. 教学区流量走电信;
  2. 办公区流量走联通;
  3. 当出口路由器的上行链路故障时,自动切换链路。例如,当教学区的无法通过电信网络上网时,这时自动切换为联通网络上网;

2. 解决

解决步骤如下:

  1. 搭建拓扑图并配置各设备的IP地址;
  2. 配置网络的联通性;
  3. 配置路由策略:
    (1)匹配流量acl;
    (2)流分类traffic classifier
    (3)流行为traffic behavior
    (4)流策略traffic policy
    (5)应用traffic-policy 流策略名 inbound/outbound

这里的主要问题是路由协议的问题,我们可以通过直接配置路由策略解决该问题。

### 在Egress路由器上实现策略路由,步骤如下:
# 1. 定义acl匹配流量
acl number 2000
 rule 5 permit source 192.168.1.0 0.0.0.255
 rule 10 permit source 192.168.2.0 0.0.0.255
acl number 2010
 rule 5 permit source 192.168.1.0 0.0.0.255
acl number 2020
 rule 5 permit source 192.168.2.0 0.0.0.255

# 2. 定义流分类
traffic classifier jiaoxue
 if-match acl 2010
traffic classifier work
 if-match acl 2020
# 3. 定义流行为
traffic behavior lian
 redirect ip-nexthop 13.1.1.2
traffic behavior dianxin
 redirect ip-nexthop 12.1.1.2
# 4. 定义流策略
traffic policy p2
 classifier work behavior lian
traffic policy p1
 classifier jiaoxue behavior dianxin
# 5. 在接口上应用流策略
interface GigabitEthernet0/0/0
 traffic-policy p1 inbound
interface GigabitEthernet0/0/1
 traffic-policy p2 inbound
