OPenGL笔记--给多边形上色

原创已于 2023-02-23 14:34:26 修改 · 1.3k 阅读

3 ·

CC 4.0 BY-SA版权

文章标签：

#qt #OPenGL

于 2022-03-23 10:45:47 首次发布

OPenGL 专栏收录该内容

23 篇文章

订阅专栏

本文介绍了OpenGL中的两种着色方法：单调着色和平滑着色。通过示例代码展示了如何使用glColor3f设置顶点颜色，实现不同效果。在三角形中每个顶点设置不同颜色，实现平滑着色；而在正方形中统一设置颜色，呈现单调着色。通过调整顶点颜色，可以创建出丰富的图形视觉效果。

文章目录

一、前置知识
二、运行效果
三、具体代码

一、前置知识

OPenGL中上色分为：单调着色、平滑着色

单调着色：给四边形图上固定的一种颜色；
平滑着色：给三角形的三个顶点的不同颜色混合在一起，创建漂亮的色彩混合；

使用glColor3f(r, g, b)来设置当前画笔颜色

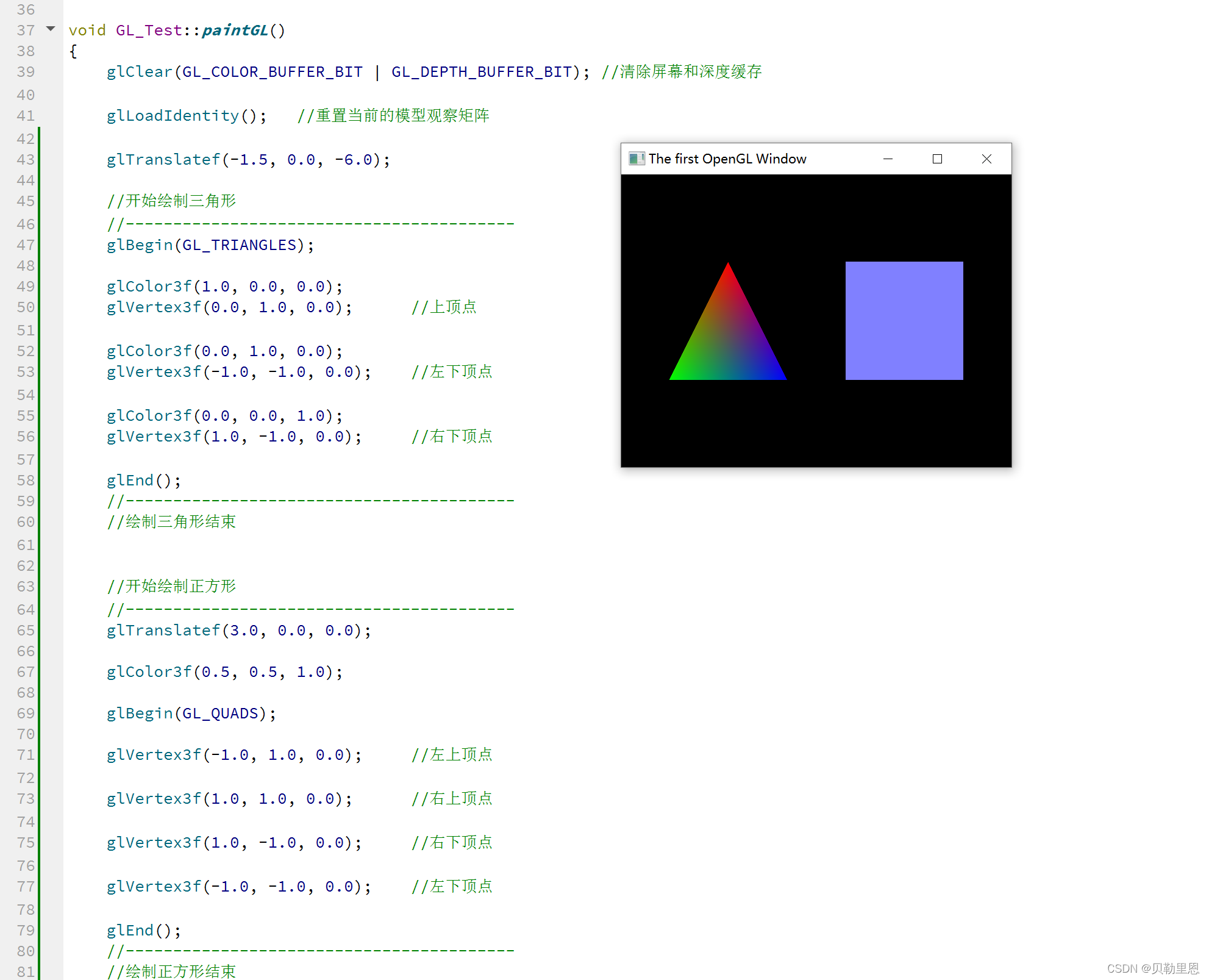

二、运行效果

在这里插入图片描述

三、具体代码

完整代码可参考：OPenGL笔记–创建一个OPenGL窗口

void GL_Test::paintGL()
{
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); //清除屏幕和深度缓存

    glLoadIdentity();   //重置当前的模型观察矩阵

    glTranslatef(-1.5, 0.0, -6.0);

    //开始绘制三角形
    //-----------------------------------------
    glBegin(GL_TRIANGLES);

    glColor3f(1.0, 0.0, 0.0);		//设置画笔颜色
    glVertex3f(0.0, 1.0, 0.0);      //上顶点

    glColor3f(0.0, 1.0, 0.0);		//设置画笔颜色
    glVertex3f(-1.0, -1.0, 0.0);    //左下顶点

    glColor3f(0.0, 0.0, 1.0);		//设置画笔颜色
    glVertex3f(1.0, -1.0, 0.0);     //右下顶点

    glEnd();
    //-----------------------------------------
    //绘制三角形结束


    //开始绘制正方形
    //-----------------------------------------
    glTranslatef(3.0, 0.0, 0.0);

    glColor3f(0.5, 0.5, 1.0);	//设置画笔颜色

    glBegin(GL_QUADS);

    glVertex3f(-1.0, 1.0, 0.0);     //左上顶点

    glVertex3f(1.0, 1.0, 0.0);      //右上顶点

    glVertex3f(1.0, -1.0, 0.0);     //右下顶点

    glVertex3f(-1.0, -1.0, 0.0);    //左下顶点

    glEnd();
    //-----------------------------------------
    //绘制正方形结束
}

在绘制三角形的时候，每个顶点前都设置了画笔颜色，所以三角形每个顶点的颜色会不一样，这就是平滑着色；
在绘制正方形的时候，只设置了一次画笔颜色，所以正方形就一种颜色，这就是单调着色；

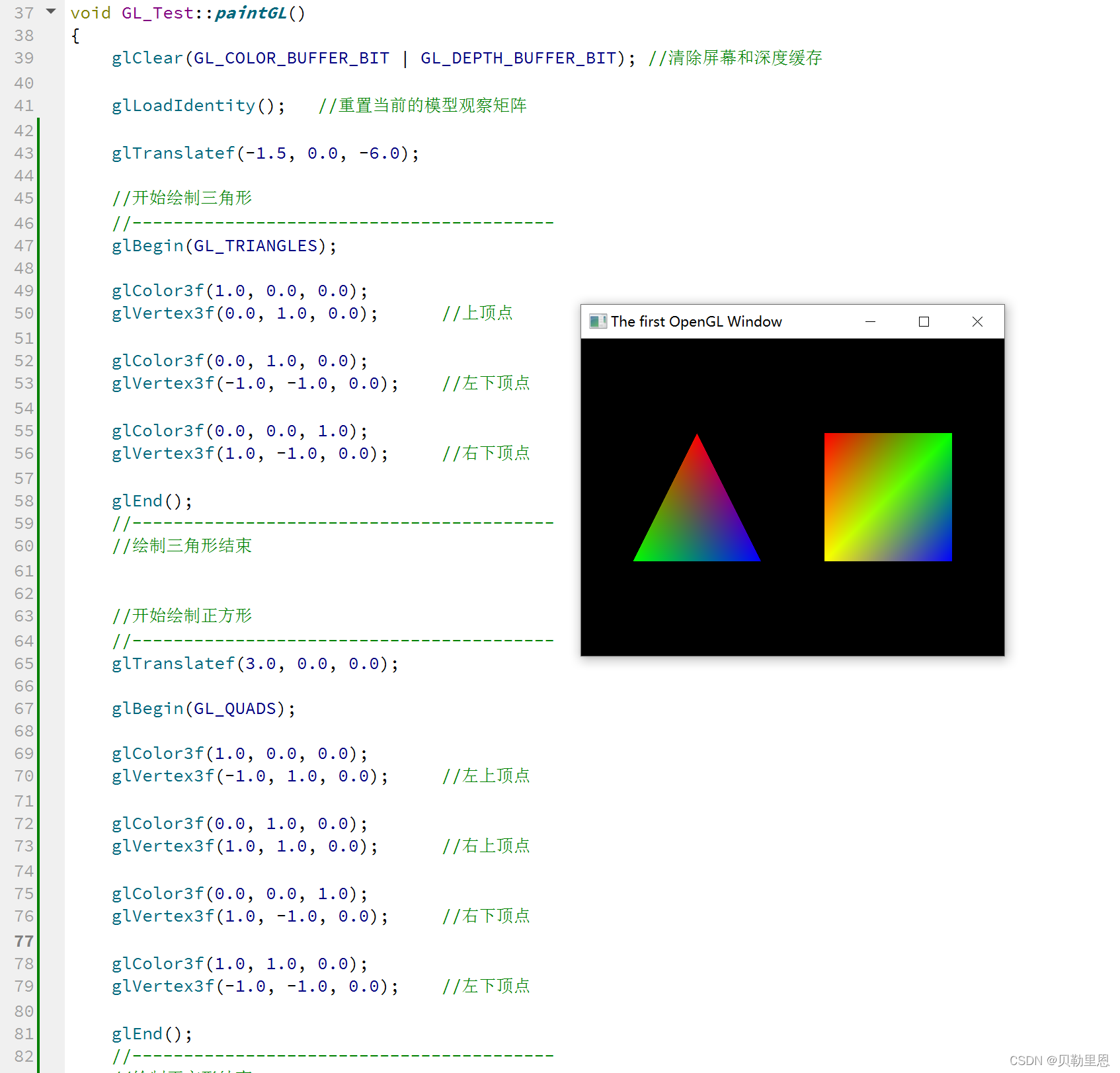

也可以给正方形四个点设置：红、绿、蓝、黄，平滑着色；
在这里插入图片描述

void GL_Test::paintGL()
{
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); //清除屏幕和深度缓存

    glLoadIdentity();   //重置当前的模型观察矩阵

    glTranslatef(-1.5, 0.0, -6.0);

    //开始绘制三角形
    //-----------------------------------------
    glBegin(GL_TRIANGLES);

    glColor3f(1.0, 0.0, 0.0);
    glVertex3f(0.0, 1.0, 0.0);      //上顶点

    glColor3f(0.0, 1.0, 0.0);
    glVertex3f(-1.0, -1.0, 0.0);    //左下顶点

    glColor3f(0.0, 0.0, 1.0);
    glVertex3f(1.0, -1.0, 0.0);     //右下顶点

    glEnd();
    //-----------------------------------------
    //绘制三角形结束


    //开始绘制正方形
    //-----------------------------------------
    glTranslatef(3.0, 0.0, 0.0);

    glBegin(GL_QUADS);

    glColor3f(1.0, 0.0, 0.0);
    glVertex3f(-1.0, 1.0, 0.0);     //左上顶点

    glColor3f(0.0, 1.0, 0.0);
    glVertex3f(1.0, 1.0, 0.0);      //右上顶点

    glColor3f(0.0, 0.0, 1.0);
    glVertex3f(1.0, -1.0, 0.0);     //右下顶点

    glColor3f(1.0, 1.0, 0.0);
    glVertex3f(-1.0, -1.0, 0.0);    //左下顶点

    glEnd();
    //-----------------------------------------
    //绘制正方形结束
}
