最近在玩74HC595，大学期间也玩过，只是当时没有做笔记习惯，所以好多东西都没有留底稿，最近一直想干点事，那就先从74HC595这个款8位移位寄存器/锁存器（3状态）开始吧，这款芯片有好多厂商在做，各个厂商的DataSheet也是大同小异，各个厂商对器件的引脚名都不尽相同，但是功能都是一致的。

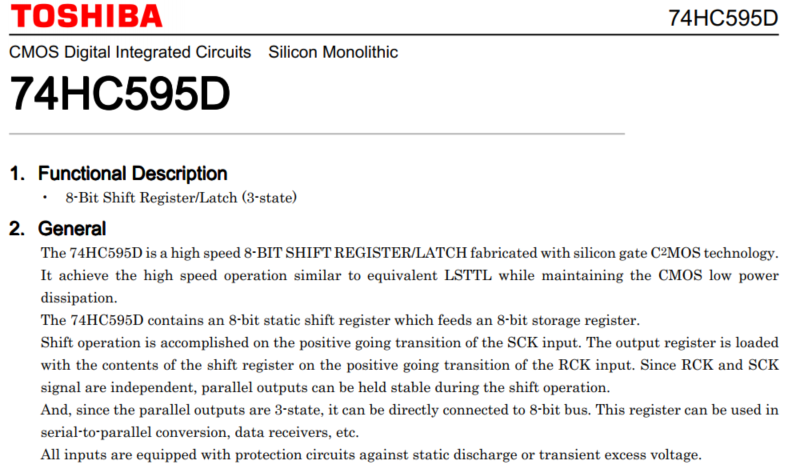

在使用74HC595之前，先从DataSheet了解下这款常用逻辑器件，以东芝（TOSHIBA）的74HC595D为例
- 8位移位寄存器/锁存器（3状态）
- 74HC595D是采用硅栅极C2MOS技术制造的高速8位SHIFT寄存器/锁存器。在保持CMOS低功耗的同时，实现了与等效LSTTL类似的高速操作。
- 74HC595D包含一个8位静态移位寄存器，该寄存器为8位存储寄存器供电。
- 移位操作在SCK输入上升沿时完成。在RCK输入的上升沿时，输出寄存器将装入移位寄存器的内容。由于RCK和SCK信号是独立的，因此在移位操作期间并行输出可以保持稳定。
- 并且，由于并行输出为三态，因此可以将其直接连接到8位总线。 该寄存器可用于串并转换，数据接收器等。
- 所有输入均配有防止静电放电或瞬态过电压的保护电路。

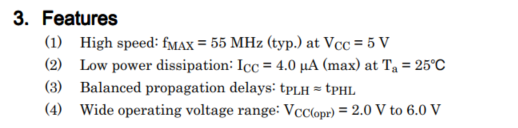

特性
- 高速：在VCC = 5V 时 fMAX = 55 MHz（典型值）
- 低功耗：Ta =25℃时，ICC = 4.0 µA（最大值）
- 平衡的传播延迟：tPLH ≈ tPHL
- 宽工作电压范围：VCC（opr）= 2.0 V至6.0 V

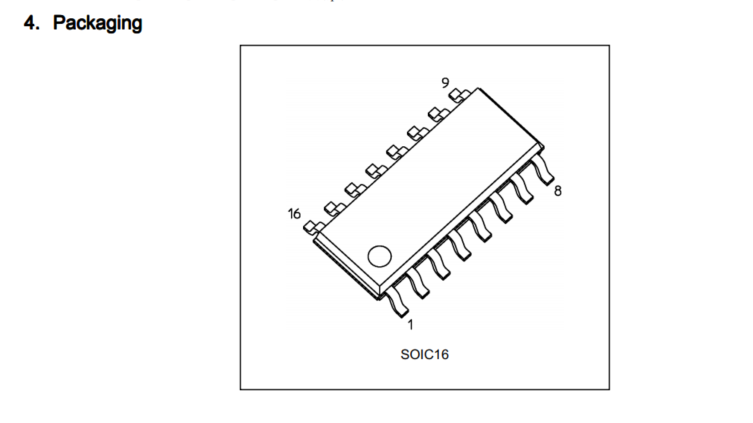

74HC595D的外形

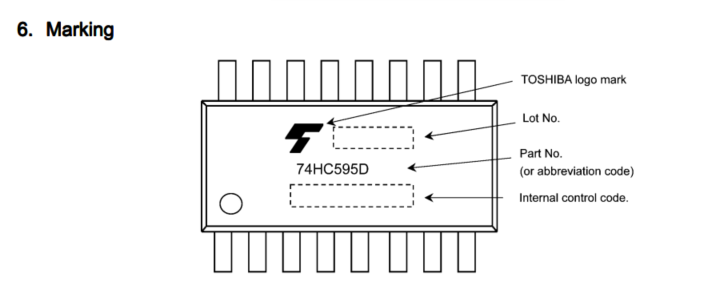

封装上的丝印为，生产厂商Logo,芯片型号,生产批次等信息

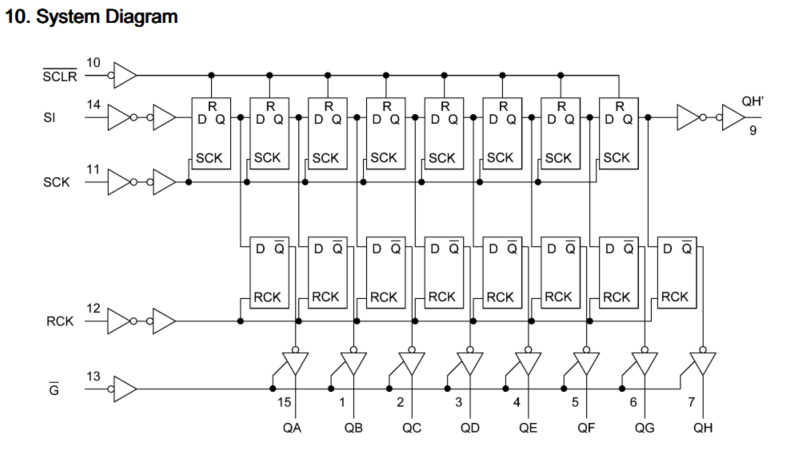

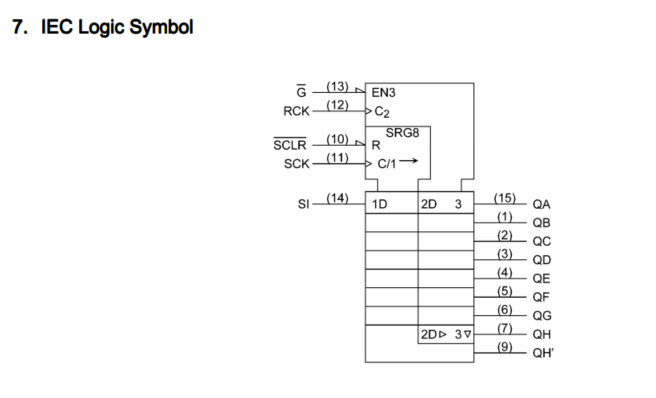

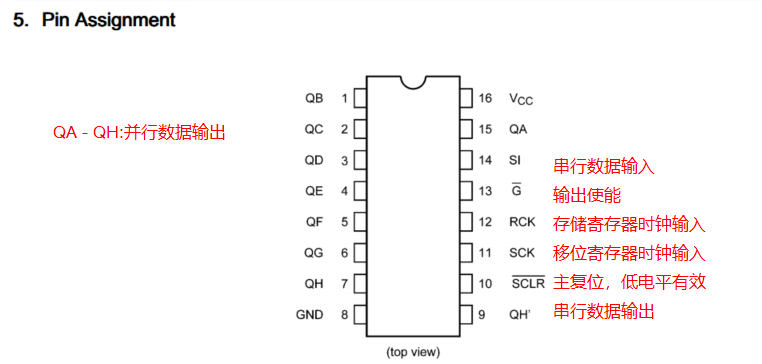

从功能框图可以看出引脚 10，11，14都是作用在移位寄存器的，高位的数据先移入移位寄存器，再通过RCK存入存储寄存器，最后通过使能端（13脚）使能数据并行输出，9脚QH’用于级联。

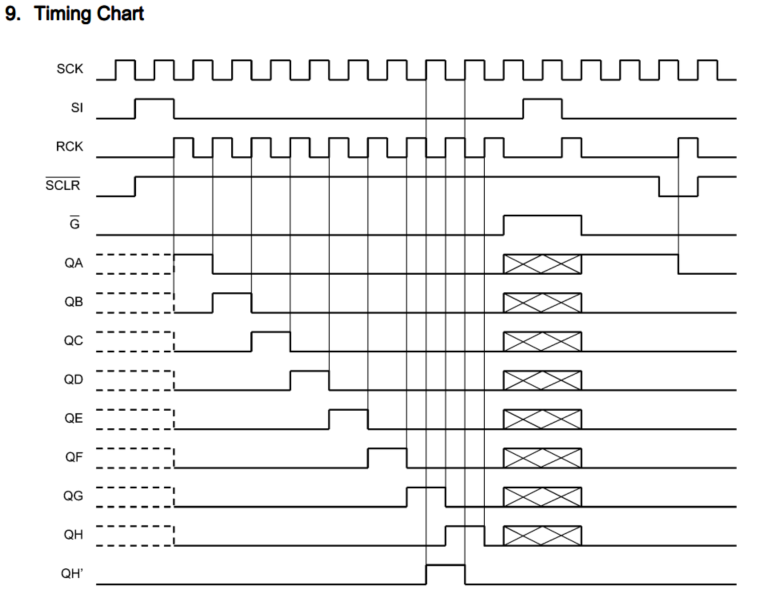

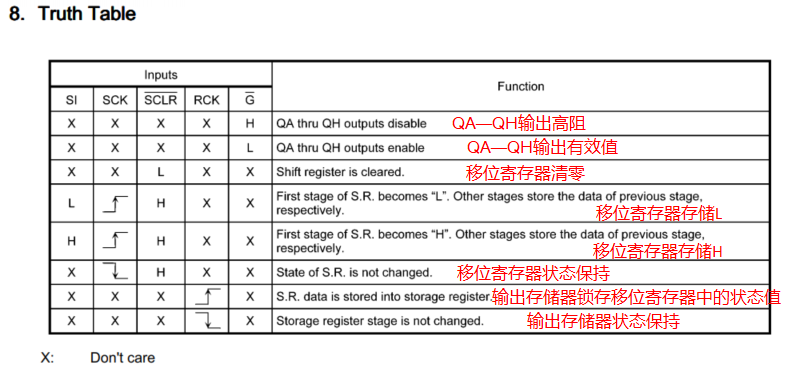

写程序主要是看时序图，通过时序图可以看出：
- SCK是上升沿的时候，数据从SI写入；
- RCK是上升沿的时候，数据才能锁存，从并行输出端输出数据；
- SCLR必须为高电平时数据才能操作
- G（EN）必须为低电平，HC595才能工作
图9为 HC595内部寄存器结构图
下一篇来讲如何用两个HC595驱动4位7段数码管
