这次我们将使用计算机着色器对图像进行后处理。

要进行后处理需要将渲染图像从cpu传递给gpu，并在gpu对图像进行处理然后传回cpu。

首先创建一个后处理基类BasePP

首先声明需要用到的属性。

using System.Collections;
using System.Collections.Generic;
using UnityEngine;

[RequireComponent(typeof(Camera))]
public class BasePP : MonoBehaviour
{
    public ComputeShader shader = null;

    protected string kernelName = "CSMain";

    protected Vector2Int texSize = new Vector2Int(0,0);
    protected Vector2Int groupSize = new Vector2Int();
    protected Camera thisCamera;

    protected RenderTexture output = null;
    protected RenderTexture renderedSource = null;

    protected int kernelHandle = -1;
    protected bool init = false;

    protected virtual void Init()
    {
        if (!SystemInfo.supportsComputeShaders)
        {
            Debug.LogError("It seems your target Hardware does not support Compute Shaders.");
            return;
        }

        if (!shader)
        {
            Debug.LogError("No shader");
            return;
        }

        kernelHandle = shader.FindKernel(kernelName);

        thisCamera = GetComponent<Camera>();

        if (!thisCamera)
        {
            Debug.LogError("Object has no Camera");
            return;
        }

        CreateTextures();

        init = true;
    }

    protected void ClearTexture(ref RenderTexture textureToClear)
    {
        if (null != textureToClear)
        {
            textureToClear.Release();
            textureToClear = null;
        }
    }

    protected virtual void ClearTextures()
    {


        ClearTexture(ref output);
        ClearTexture(ref renderedSource);
    }

    protected void CreateTexture(ref RenderTexture textureToMake, int divide=1)
    {
        textureToMake = new RenderTexture(texSize.x/divide, texSize.y/divide, 0);
        textureToMake.enableRandomWrite = true;
        textureToMake.Create();
    }


    protected virtual void CreateTextures()
    {

    }

    protected virtual void OnEnable()
    {
        Init();
    }

    protected virtual void OnDisable()
    {
        ClearTextures();
        init = false;
    }

    protected virtual void OnDestroy()
    {
        ClearTextures();
        init = false;
    }

    protected virtual void DispatchWithSource(ref RenderTexture source, ref RenderTexture destination)
    {

    }

    protected void CheckResolution(out bool resChange )
    {
        resChange = false;
    }

    protected virtual void OnRenderImage(RenderTexture source, RenderTexture destination)
    {
        if (!init || shader == null)
        {
            Graphics.Blit(source, destination);
        }
        else
        {
            CheckResolution(out _);
            DispatchWithSource(ref source, ref destination);
        }
    }

}

初始化以后就会创建纹理，但是这个函数还没有完善。

首先设置纹理的宽度和高度，然后获取线程组的x和y的大小，这里GetKernelThreadGroupSizes的都三个参数out _表示忽略z 轴的线程组尺寸，这是 C# 语言中的一种方式，用于表示对某个输出值不感兴趣，不需要它的实际值。，然后创建两张纹理并传递给shader。

    protected virtual void CreateTextures()
    {
        texSize.x = thisCamera.pixelWidth;//返回摄像机视口的宽度和高度
        texSize.y = thisCamera.pixelHeight;

        if (shader)
        {
            uint x, y;
            shader.GetKernelThreadGroupSizes(kernelHandle, out x, out y,out _);
            groupSize.x = Mathf.CeilToInt((float)texSize.x / (float)x);
            groupSize.y = Mathf.CeilToInt((float)texSize.y / (float)y);
        }

        CreateTexture(ref output);
        CreateTexture(ref renderedSource);

        shader.SetTexture(kernelHandle, "source", renderedSource);
        shader.SetTexture(kernelHandle, "output", output);
    }

下面就是要获取到渲染的纹理并传递到GPU

OnRenderImage(RenderTexture source, RenderTexture destination)这个函数可以获取摄像机渲染后的图像到source，并通过对原图像的一系列处理之后设置到destination上。

OnRenderImage 是 Unity 中的一个特殊回调函数，用于在摄像机完成渲染之后对图像进行后处理。它是在摄像机渲染过程的最后阶段被自动调用的。你不需要手动调用这个函数，而是由 Unity 引擎在渲染管线中自动调用。

    protected virtual void OnRenderImage(RenderTexture source, RenderTexture destination)
    {
        if (!init || shader == null)
        {
            Graphics.Blit(source, destination);
        }
        else
        {
            CheckResolution(out _);
            DispatchWithSource(ref source, ref destination);
        }
    }

接着我们继续完善checkresolution和dispatchwithsource函数。

如果没有设置texsize那么就执行createtextures函数设置纹理大小

    protected void CheckResolution(out bool resChange )
    {
        resChange = false;

        if (texSize.x != thisCamera.pixelWidth || texSize.y != thisCamera.pixelHeight)
        {
            resChange = true;
            CreateTextures();
        }
    }

首先将源纹理传递到shader，然后给shader分配线程组，然后将shader处理后的纹理传递到destination

    protected virtual void DispatchWithSource(ref RenderTexture source, ref RenderTexture destination)
    {
        Graphics.Blit(source, renderedSource);
        shader.Dispatch(kernelHandle, groupSize.x, groupSize.y, 1);
        Graphics.Blit(output, destination);
    }

接着我们书写一个简单的后处理示例

我们只是在代码中将原图像的颜色乘上一个shade调整图像的亮度

void Highlight(uint3 id : SV_DispatchThreadID)
{
    float4 srcColor = source[id.xy];
    float4 color   =srcColor*shade;
    output[id.xy] = color;
}

效果展示：

接着我们想要让角色周围高亮显示，但是其它地方仍然是变暗一些。

首先在cpu获取角色的位置并且转换到屏幕坐标，然后传递给shader。

 protected override void OnRenderImage(RenderTexture source, RenderTexture destination)
    {
        if (!init || shader == null)
        {
            Graphics.Blit(source, destination);
        }
        else
        {
            if (trackedObject && thisCamera)
            {
                Vector3 pos = thisCamera.WorldToScreenPoint(trackedObject.position);//将世界坐标转换为屏幕坐标
                center.x = pos.x;
                center.y = pos.y;
                shader.SetVector("center", center);
            }
            bool resChange =false;
            CheckResolution(out _);
            if (resChange) SetProperties();
            DispatchWithSource(ref source, ref destination);
        }
    }

在shader中检测像素是否在角色周围，然后根据和角色的距离对颜色进行插值。如果距离大于半径完全是变暗的颜色，小于半径就是高亮显示。

float inCircle( float2 pt, float2 center, float radius, float edgeWidth ){
    float len = length(pt - center);
    return 1.0 - smoothstep(radius-edgeWidth, radius, len);
}

[numthreads(8, 8, 1)]
void Highlight(uint3 id : SV_DispatchThreadID)
{
    float4 srcColor = source[id.xy];
    float4 shadedSrcColor   =srcColor*shade;
    float4 highlight = inCircle((float2)id.xy,center.xy,radius,edgeWidth);
    float4 color =lerp(shadedSrcColor,srcColor,highlight);
    output[id.xy] = color;
}

效果：

附加：

现在想要在屏幕底部一定范围添加一个颜色覆盖的效果，并且会随着高度颜色逐渐趋近与原来的颜色。

只需要根据像素坐标的y值与高度线的距离对原颜色与覆盖色进行插值，

[numthreads(8, 8, 1)]
void CSMain(uint3 id : SV_DispatchThreadID)
{
    float4 srcColor = source[id.xy];
    float4 color = srcColor;
    if (id.y < (uint)tintHeight)
    {
        // 计算灰度值
        float3 grayScale = (srcColor.r + srcColor.g + srcColor.b) * 0.33 * tintColor.rgb;

        // 插值计算带有灰度的颜色
        float3 shaded = lerp(srcColor.rgb, grayScale, tintStrength) * shade;

        // 根据 id.y 计算源颜色的权重
        float srcAmount = smoothstep(tintHeight - edgeWidth, tintHeight, (float)id.y);

        // 最终颜色为带有灰度的颜色和源颜色的插值
        color = lerp(float4(shaded, 1), srcColor, srcAmount);
    }
    else
    {
        // 如果不在 tintHeight 范围内，则直接使用源颜色
        color = srcColor;
    }

    output[id.xy] = color;

}

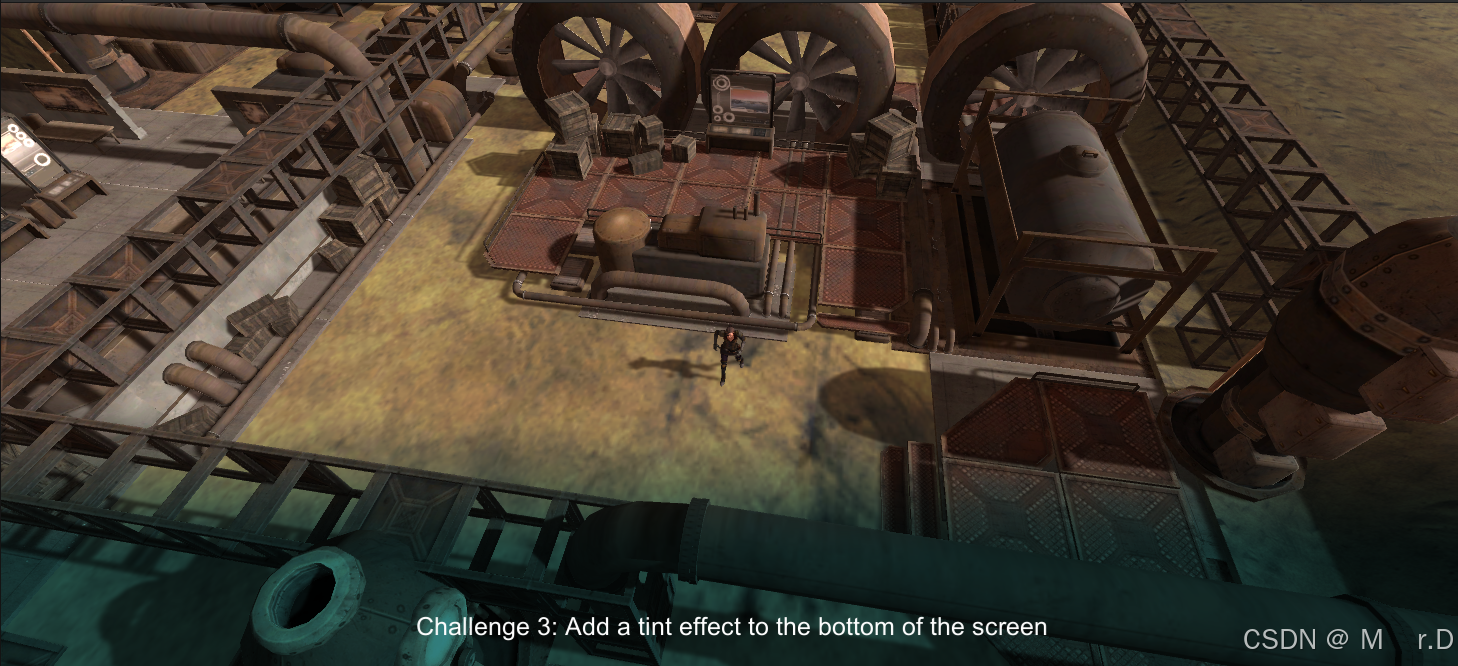

效果：
