Python Open3D几何图形基础篇（三） RGBD图像

本文所参考网页：
RGBD images — Open3D 0.15.1 documentation

Open3D中有一个关于图像的数据结构。它支持各种函数，如read_image, write_image, filter_image and draw_geometries 。 Open3D图像可以直接转换为一个numpy数组或从numpy数组转换为Open3D图像。
一个Open3D 的RGBDImage 由两个部分组成，RGBDImage.depth 和 RGBDImage.color。我们需要将两幅图像配准（registered）到同一个相机帧中，并具有相同的分辨率。
以下教程介绍如何从许多著名的RGBD数据集中读取和使用RGBD图像。

Redwood 数据集（Redwood dataset）

在本章节会展示如何去读取和可视化Redwood dataset [Choi2015]_ 中的 RGBDImage

Redwood 格式将深度存储在16位单通道图像中。整数值表示深度测量值，单位为毫米。这是Open3D解析深度图像的默认格式

print("Read Redwood dataset")
redwood_rgbd = o3d.data.SampleRedwoodRGBDImages()
color_raw = o3d.io.read_image(redwood_rgbd.color_paths[0])
depth_raw = o3d.io.read_image(redwood_rgbd.depth_paths[0])
rgbd_image = o3d.geometry.RGBDImage.create_from_color_and_depth(
    color_raw, depth_raw)
print(rgbd_image)

"""
RGBDImage of size
Color image : 640x480, with 1 channels.
Depth image : 640x480, with 1 channels.
Use numpy.asarray to access buffer data.
"""

默认的转换函数create_rgbd_image_from_color_and_depth 从一对颜色和深度图像创建RGBDImage。彩色图像被转换为灰度图像，存储在float 范围为[0,1]。深度图像以float 形式存储，以米为单位表示深度值。

转换后的图像可以渲染为numpy数组。

plt.subplot(1, 2, 1)
plt.title('Redwood grayscale image')
plt.imshow(rgbd_image.color)
plt.subplot(1, 2, 2)
plt.title('Redwood depth image')
plt.imshow(rgbd_image.depth)
plt.show()

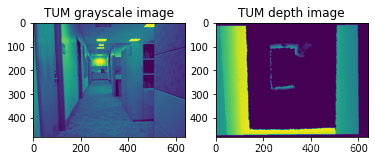

转换后的图像可以渲染为numpy数组

给定一组相机参数，可以将RGBD图像转换为点云。

pcd = o3d.geometry.PointCloud.create_from_rgbd_image(
    rgbd_image,
    o3d.camera.PinholeCameraIntrinsic(
        o3d.camera.PinholeCameraIntrinsicParameters.PrimeSenseDefault))
# Flip it, otherwise the pointcloud will be upside down
pcd.transform([[1, 0, 0, 0], [0, -1, 0, 0], [0, 0, -1, 0], [0, 0, 0, 1]])
o3d.visualization.draw_geometries([pcd], zoom=0.5)

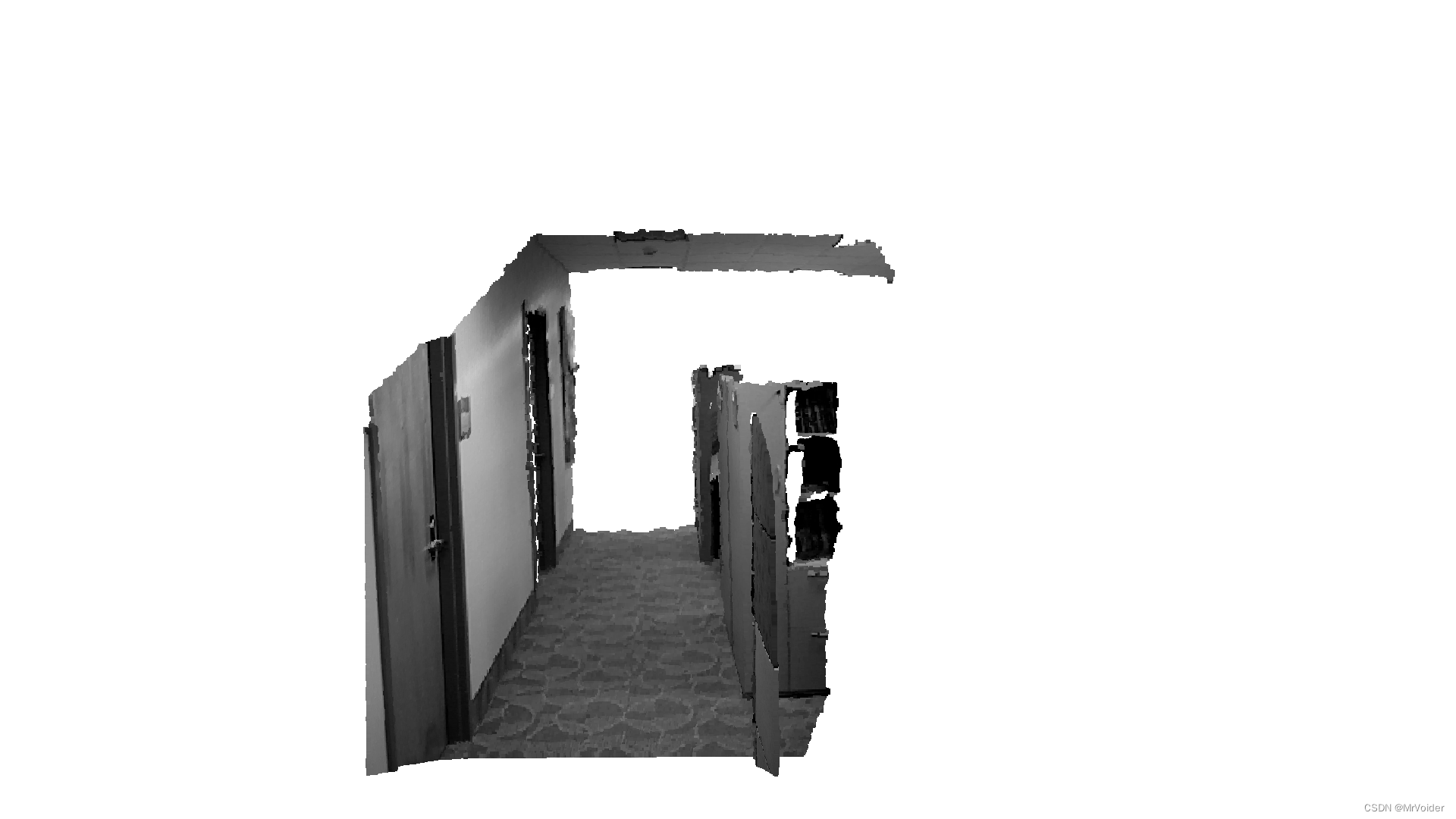

将RGBD图像转换为点云

这里使用PinholeCameraIntrinsicParameters.PrimeSenseDefault 作为默认的相机参数

它的图像分辨率为640x480，焦距（fx, fy）=（525.0, 525.0），光学中心（cx, cy）=（319.5, 239.5）。单位矩阵用作默认的外部参数。pcd.transform 在点云上应用上下翻转变换，以实现更好的可视化效果。

SUN数据集（SUN dataset）

在本章节会展示如何去读取和可视化SUN dataset [Song2015]_中的RGBDImage。

本教程与上面处理Redwood 数据集的教程几乎相同。不同的地方仅在于使用了create_rgbd_image_from_sun_format 这个函数去处理SUN数据集中的深度图像

print("Read SUN dataset")
sun_rgbd = o3d.data.SampleSUNRGBDImage()
color_raw = o3d.io.read_image(sun_rgbd.color_path)
depth_raw = o3d.io.read_image(sun_rgbd.depth_path)
rgbd_image = o3d.geometry.RGBDImage.create_from_sun_format(color_raw, depth_raw)
print(rgbd_image)
"""
RGBDImage of size
Color image : 640x480, with 1 channels.
Depth image : 640x480, with 1 channels.
Use numpy.asarray to access buffer data.
"""

plt.subplot(1, 2, 1)
plt.title('SUN grayscale image')
plt.imshow(rgbd_image.color)
plt.subplot(1, 2, 2)
plt.title('SUN depth image')
plt.imshow(rgbd_image.depth)
plt.show()

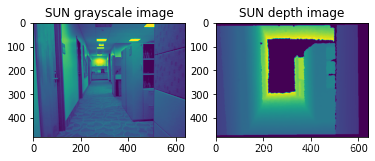

处理SUN数据集中的深度图像

pcd = o3d.geometry.PointCloud.create_from_rgbd_image(
    rgbd_image,
    o3d.camera.PinholeCameraIntrinsic(
        o3d.camera.PinholeCameraIntrinsicParameters.PrimeSenseDefault))
# Flip it, otherwise the pointcloud will be upside down
pcd.transform([[1, 0, 0, 0], [0, -1, 0, 0], [0, 0, -1, 0], [0, 0, 0, 1]])
o3d.visualization.draw_geometries([pcd], zoom=0.5)

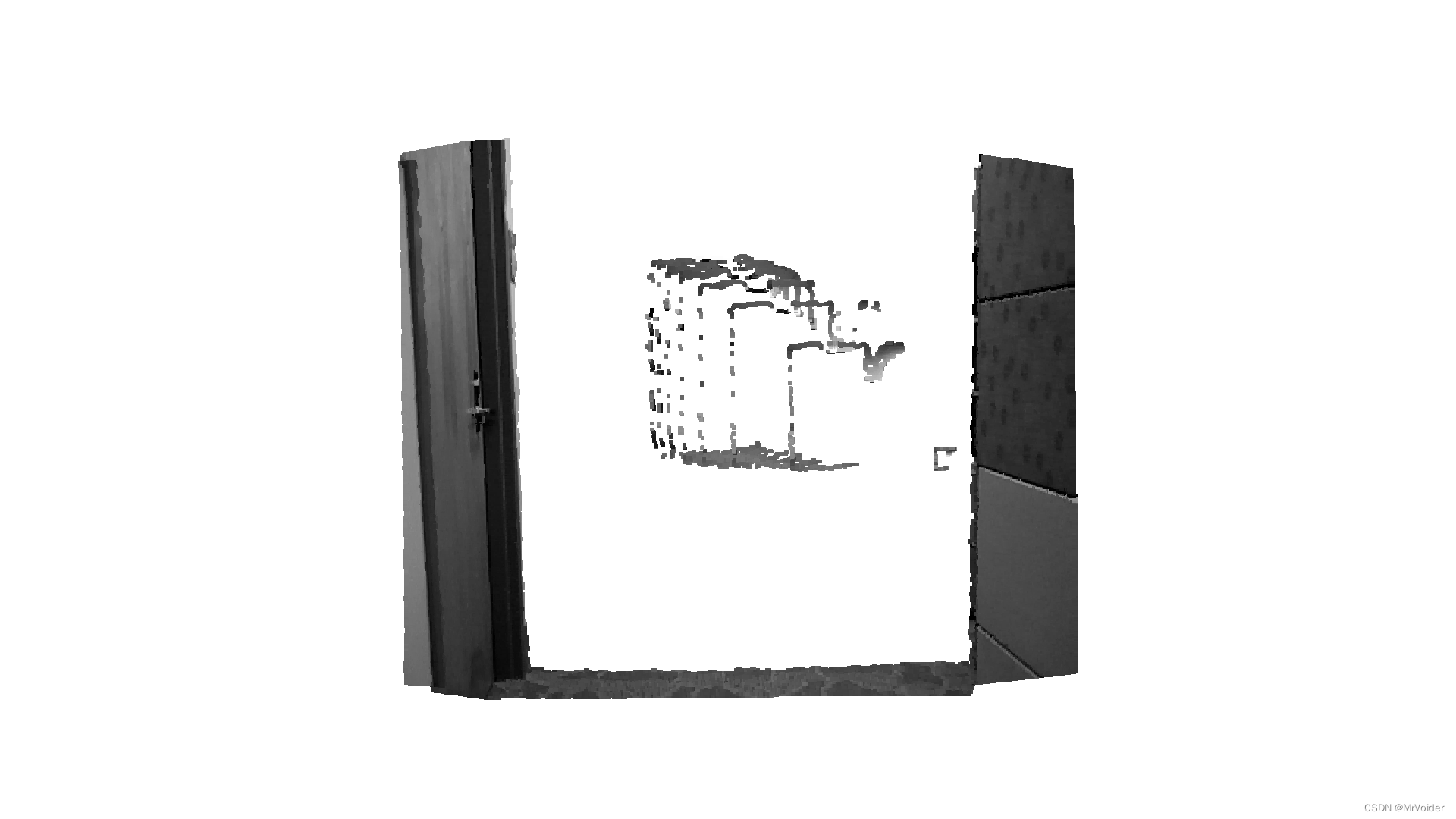

在这里插入图片描述

NYU数据集（NYU dataset）

在本章节会展示如何去读取和可视化NYU dataset [Silberman2012]_中的RGBDImage 。

本教程几乎与上面处理Redwood 数据集的教程相同，但有两个不同点。

首先，NYU图像不是标准的jpg 或png 格式。因此，使用mpimg.imread 以numpy数组的形式读取彩色图像，并将其转换为Open3D Image。另一个辅助函数read_nyu_pgm ，调用它可以从NYU 数据集中使用的特殊大端（big-endian） pgm 格式读取深度图像。
其次，使用了不同的转换函数create_rgbd_image_from_nyu_format 解析SUN数据集中的深度图像。（~~原文也是SUN 我觉得很纳闷~~）

import matplotlib.image as mpimg
import re


# This is special function used for reading NYU pgm format
# as it is written in big endian byte order.
def read_nyu_pgm(filename, byteorder='>'):
    with open(filename, 'rb') as f:
        buffer = f.read()
    try:
        header, width, height, maxval = re.search(
            b"(^P5\s(?:\s*#.*[\r\n])*"
            b"(\d+)\s(?:\s*#.*[\r\n])*"
            b"(\d+)\s(?:\s*#.*[\r\n])*"
            b"(\d+)\s(?:\s*#.*[\r\n]\s)*)", buffer).groups()
    except AttributeError:
        raise ValueError("Not a raw PGM file: '%s'" % filename)
    img = np.frombuffer(buffer,
                        dtype=byteorder + 'u2',
                        count=int(width) * int(height),
                        offset=len(header)).reshape((int(height), int(width)))
    img_out = img.astype('u2')
    return img_out


print("Read NYU dataset")
# Open3D does not support ppm/pgm file yet. Not using o3d.io.read_image here.
# MathplotImage having some ISSUE with NYU pgm file. Not using imread for pgm.
nyu_rgbd = o3d.data.SampleNYURGBDImage()
color_raw = mpimg.imread(nyu_rgbd.color_path)
depth_raw = read_nyu_pgm(nyu_rgbd.depth_path)
color = o3d.geometry.Image(color_raw)
depth = o3d.geometry.Image(depth_raw)
rgbd_image = o3d.geometry.RGBDImage.create_from_nyu_format(color, depth)
print(rgbd_image)

"""
RGBDImage of size
Color image : 640x480, with 1 channels.
Depth image : 640x480, with 1 channels.
Use numpy.asarray to access buffer data.
"""

plt.subplot(1, 2, 1)
plt.title('NYU grayscale image')
plt.imshow(rgbd_image.color)
plt.subplot(1, 2, 2)
plt.title('NYU depth image')
plt.imshow(rgbd_image.depth)
plt.show()

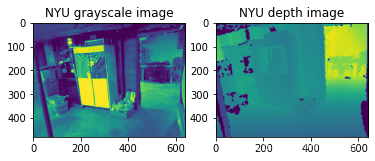

在这里插入图片描述

pcd = o3d.geometry.PointCloud.create_from_rgbd_image(
    rgbd_image,
    o3d.camera.PinholeCameraIntrinsic(
        o3d.camera.PinholeCameraIntrinsicParameters.PrimeSenseDefault))
# Flip it, otherwise the pointcloud will be upside down
pcd.transform([[1, 0, 0, 0], [0, -1, 0, 0], [0, 0, -1, 0], [0, 0, 0, 1]])
o3d.visualization.draw_geometries([pcd], zoom=0.5)

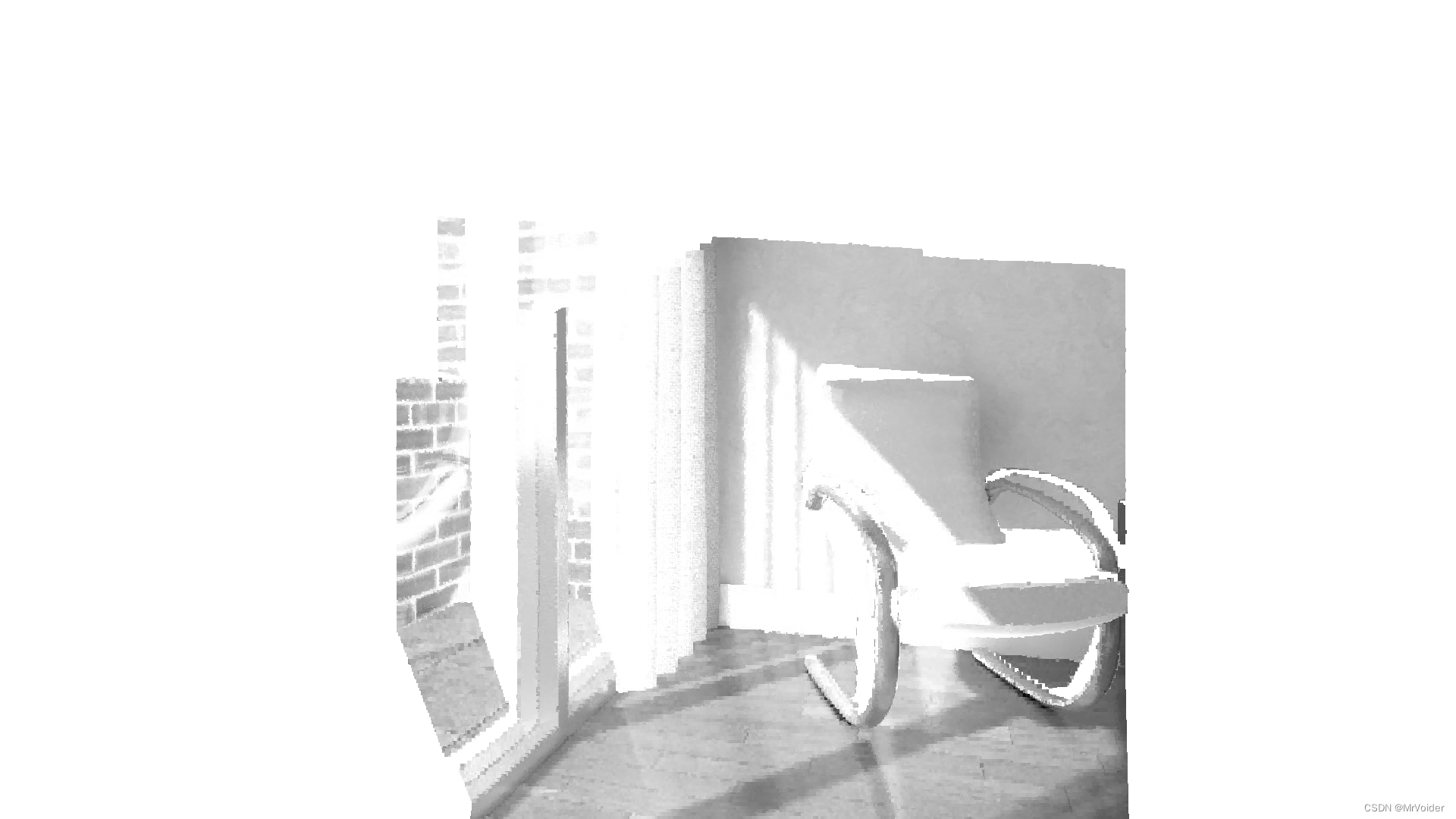

在这里插入图片描述

TUM数据集（TUM dataset）

在本章节会展示如何去读取和可视化TUM dataset [Strum2012]_ 中的RGBDImage。

本教程与上面处理Redwood 数据集的教程几乎相同。不同的地方仅在于使用了create_rgbd_image_from_tum_format 这个函数去处理TUM 数据集中的深度图像。

print("Read TUM dataset")
tum_rgbd = o3d.data.SampleSUNRGBDImage()
color_raw = o3d.io.read_image(tum_rgbd.color_path)
depth_raw = o3d.io.read_image(tum_rgbd.depth_path)
rgbd_image = o3d.geometry.RGBDImage.create_from_tum_format(color_raw, depth_raw)
print(rgbd_image)

"""
Read TUM dataset
RGBDImage of size
Color image : 640x480, with 1 channels.
Depth image : 640x480, with 1 channels.
Use numpy.asarray to access buffer data.
"""

plt.subplot(1, 2, 1)
plt.title('TUM grayscale image')
plt.imshow(rgbd_image.color)
plt.subplot(1, 2, 2)
plt.title('TUM depth image')
plt.imshow(rgbd_image.depth)
plt.show()

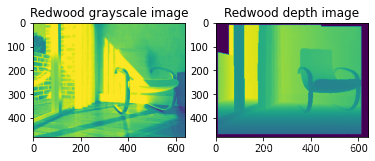

在这里插入图片描述

pcd = o3d.geometry.PointCloud.create_from_rgbd_image(
    rgbd_image,
    o3d.camera.PinholeCameraIntrinsic(
        o3d.camera.PinholeCameraIntrinsicParameters.PrimeSenseDefault))
# Flip it, otherwise the pointcloud will be upside down
pcd.transform([[1, 0, 0, 0], [0, -1, 0, 0], [0, 0, -1, 0], [0, 0, 0, 1]])
o3d.visualization.draw_geometries([pcd], zoom=0.35)

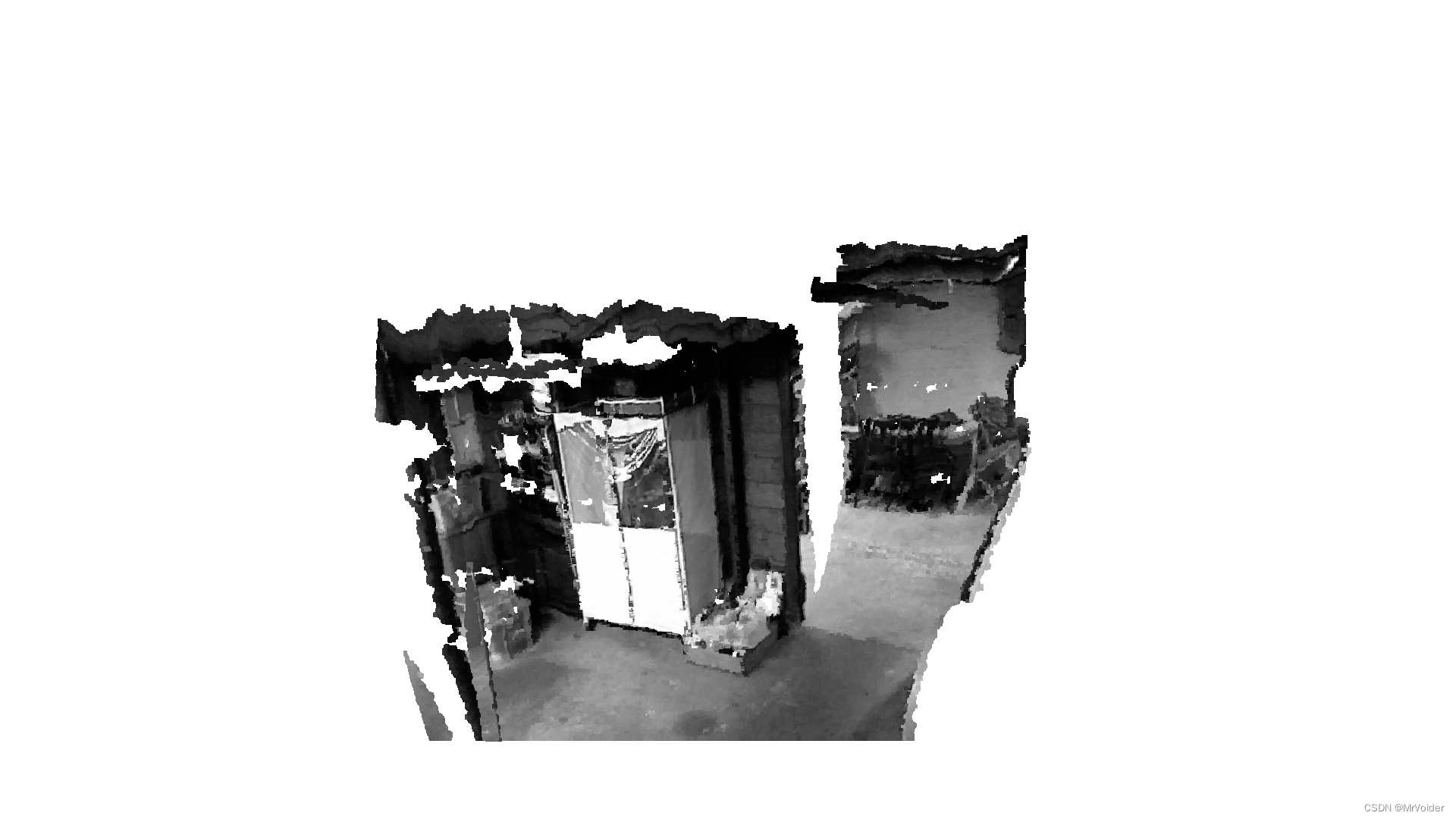

在这里插入图片描述
