本文详细介绍了如何在CubeMX中配置STM32F103C8的GPIO，利用HAL库编写LED流水灯程序，并在Keil中进行模拟仿真。通过实践展示了HAL库简化编程的过程和优势。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

一、在CubeMx使用HAL库完成LED流水灯

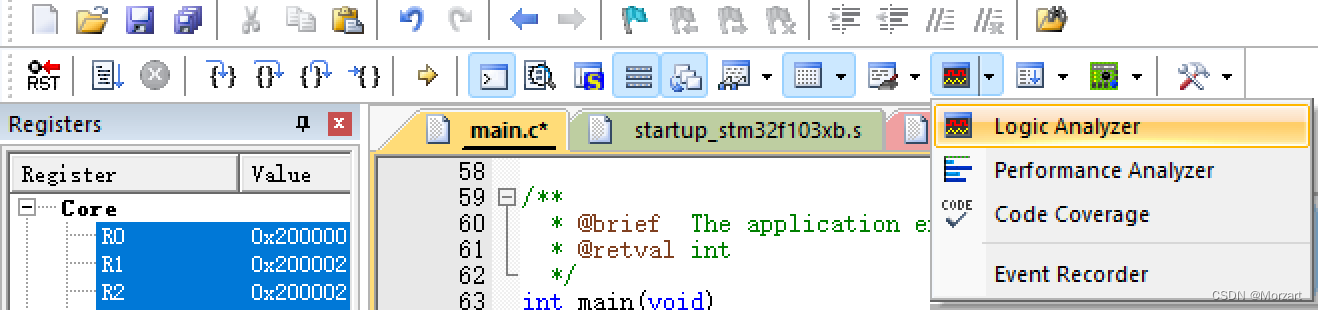

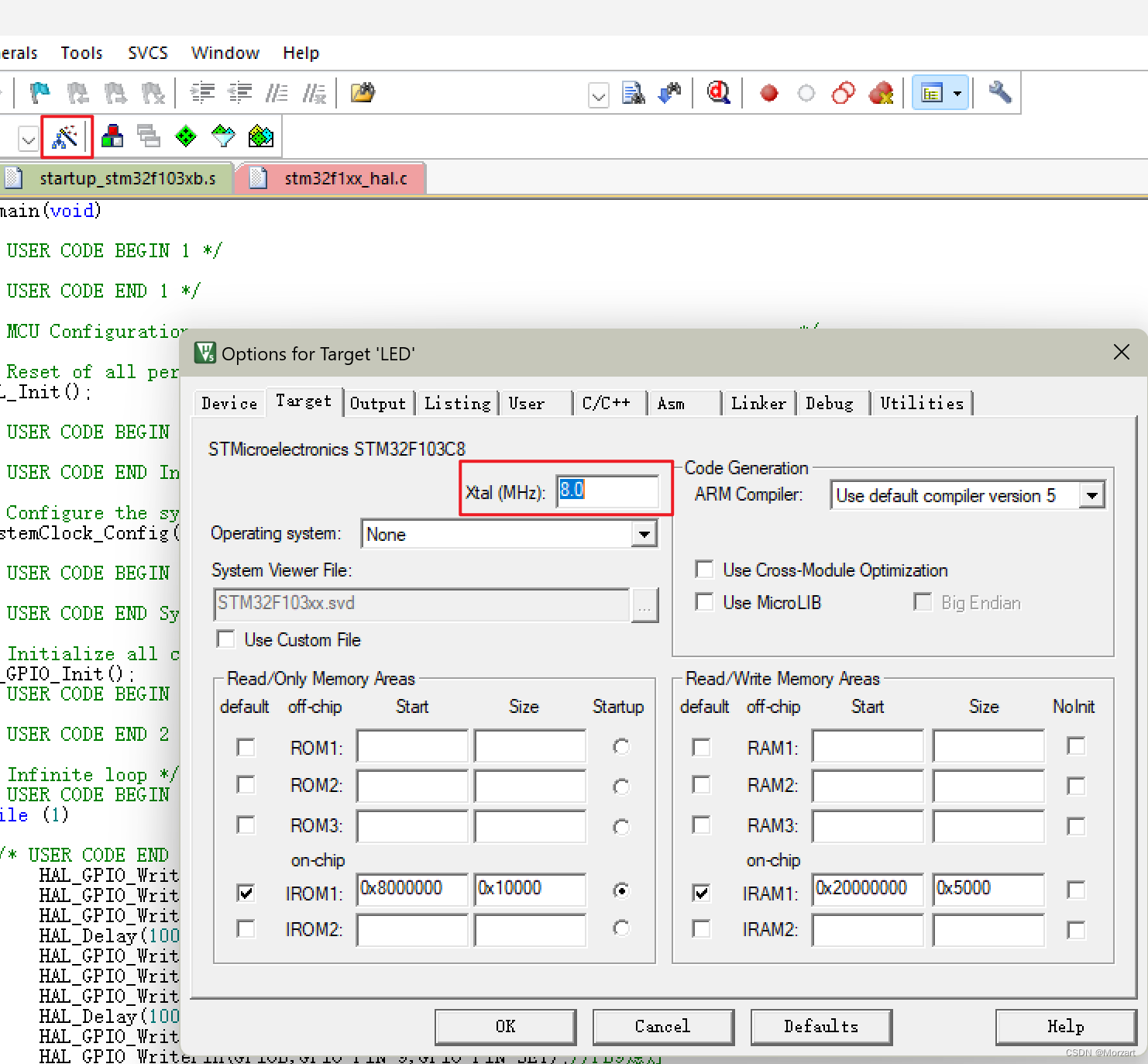

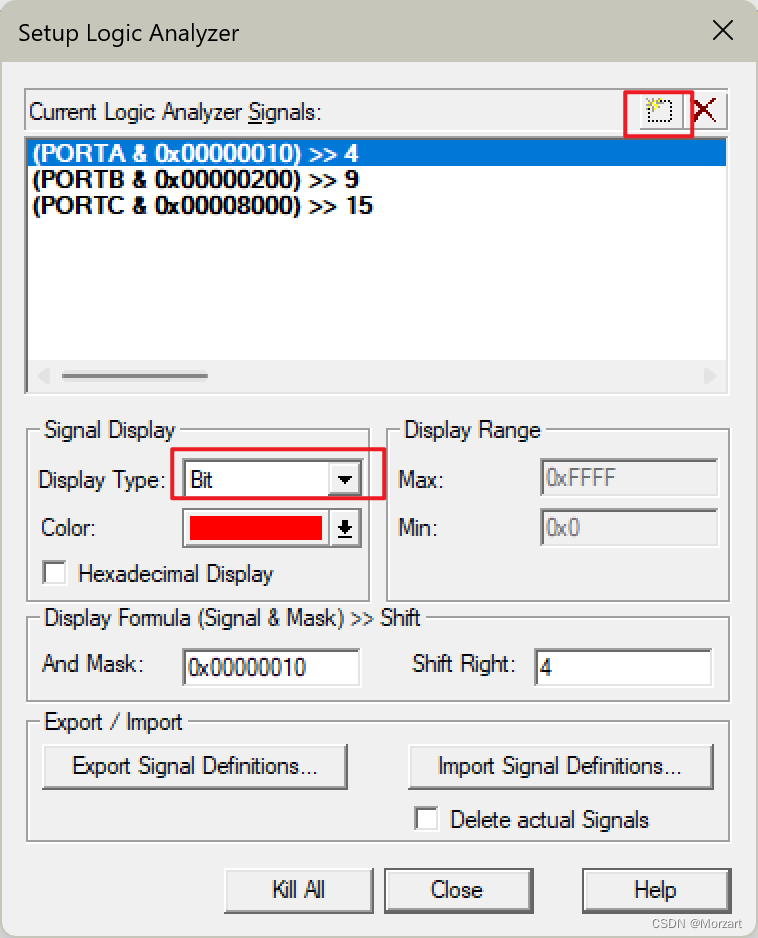

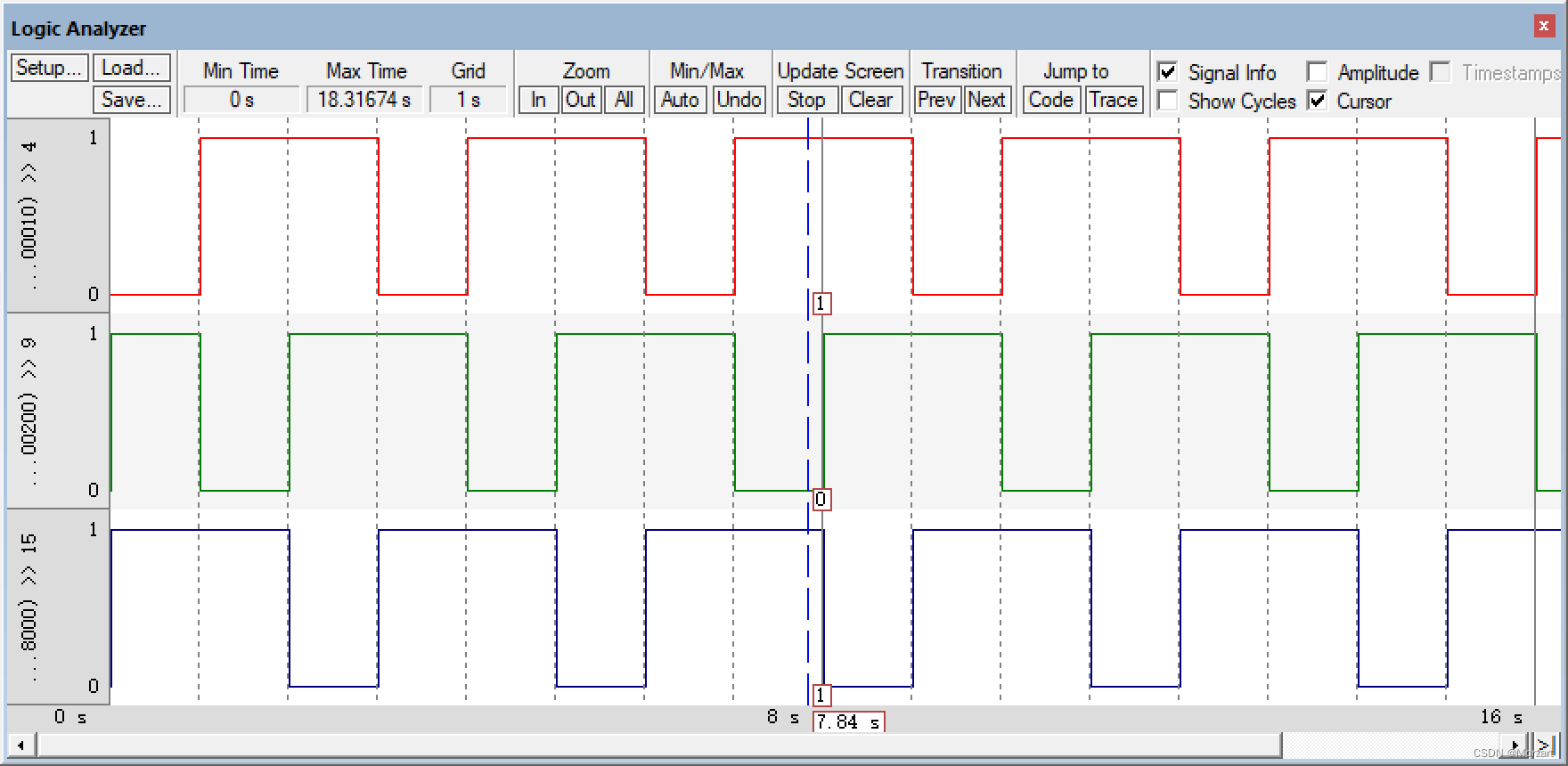

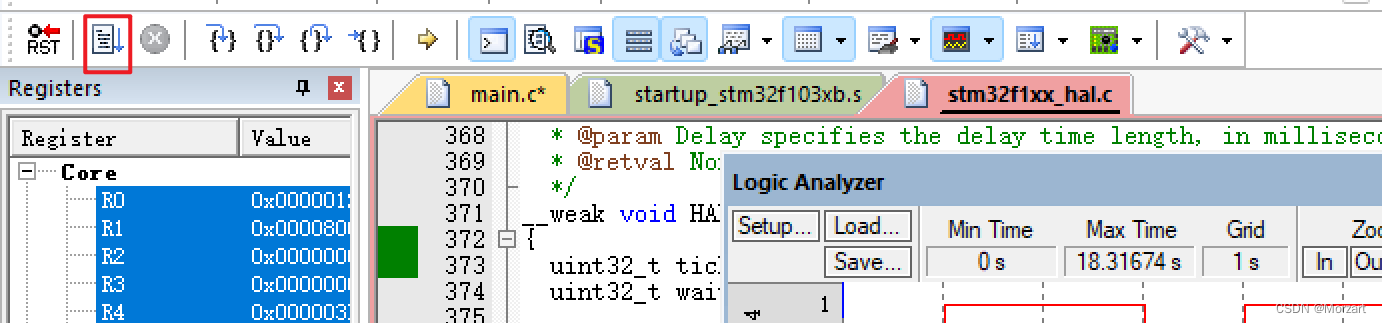

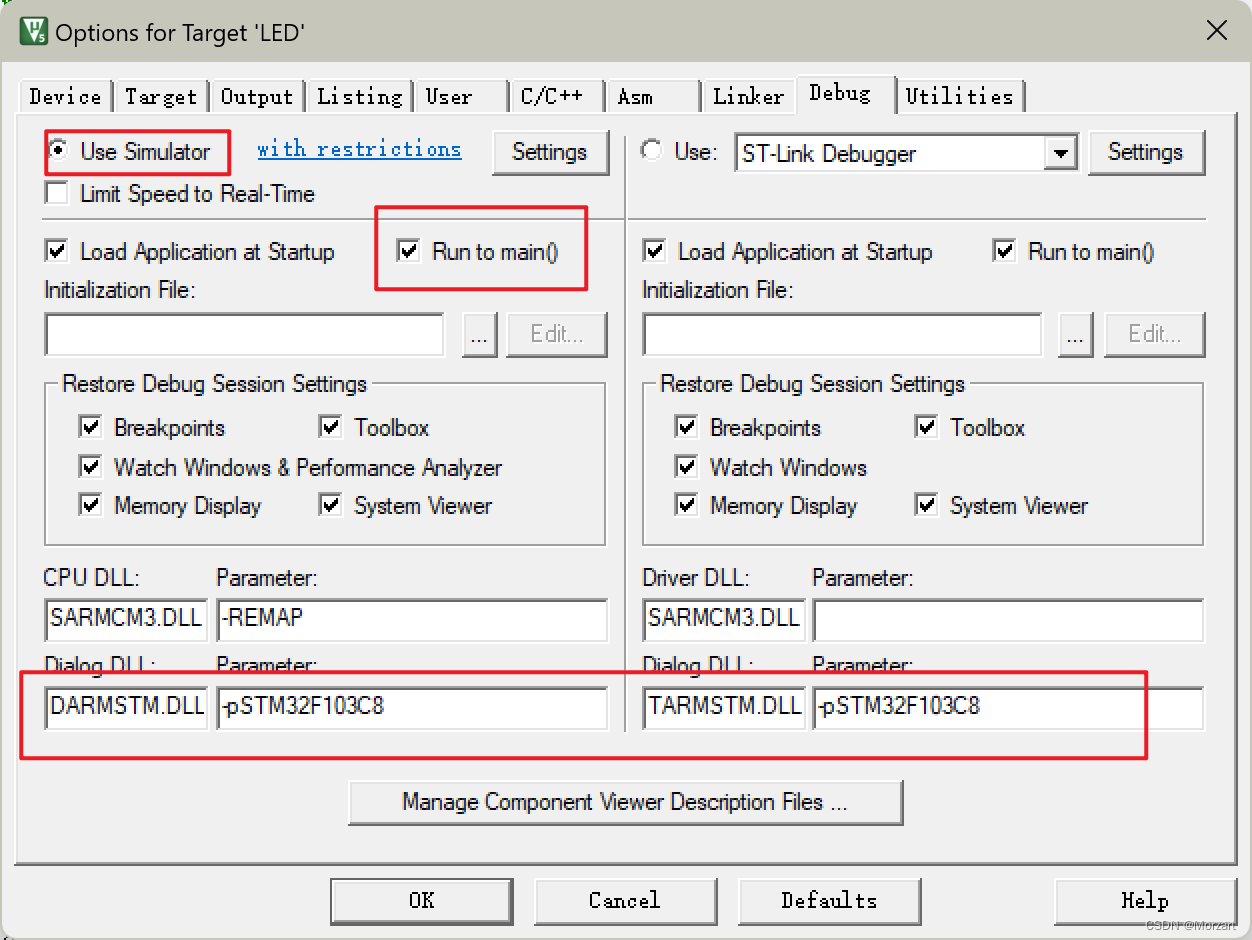

二、在keil中进行模拟仿真
三、总结
四、引用

一、在CubeMx使用HAL库完成LED流水灯

（一）在CubeMX中新建项目

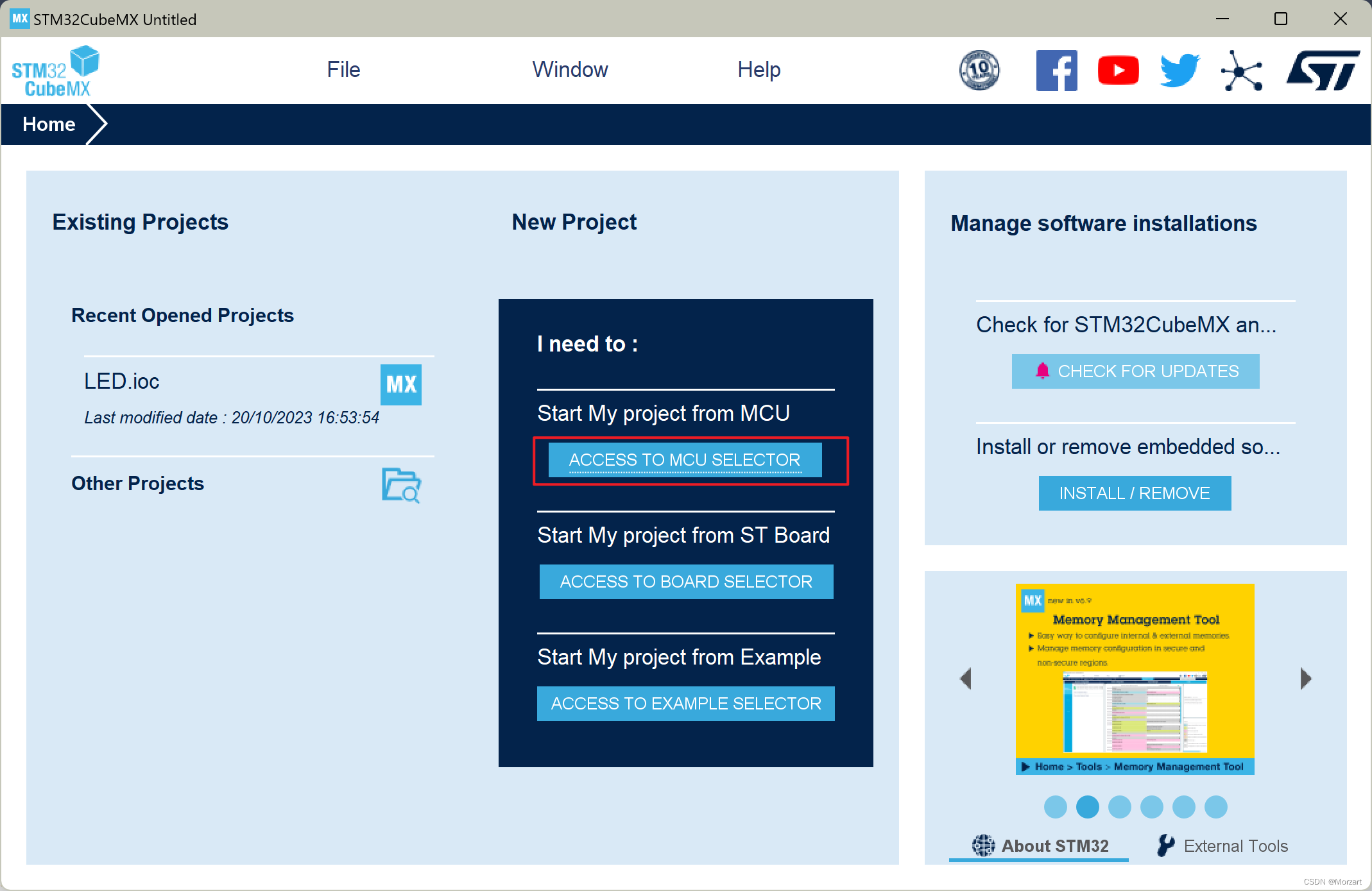

1.新建项目

在这里插入图片描述

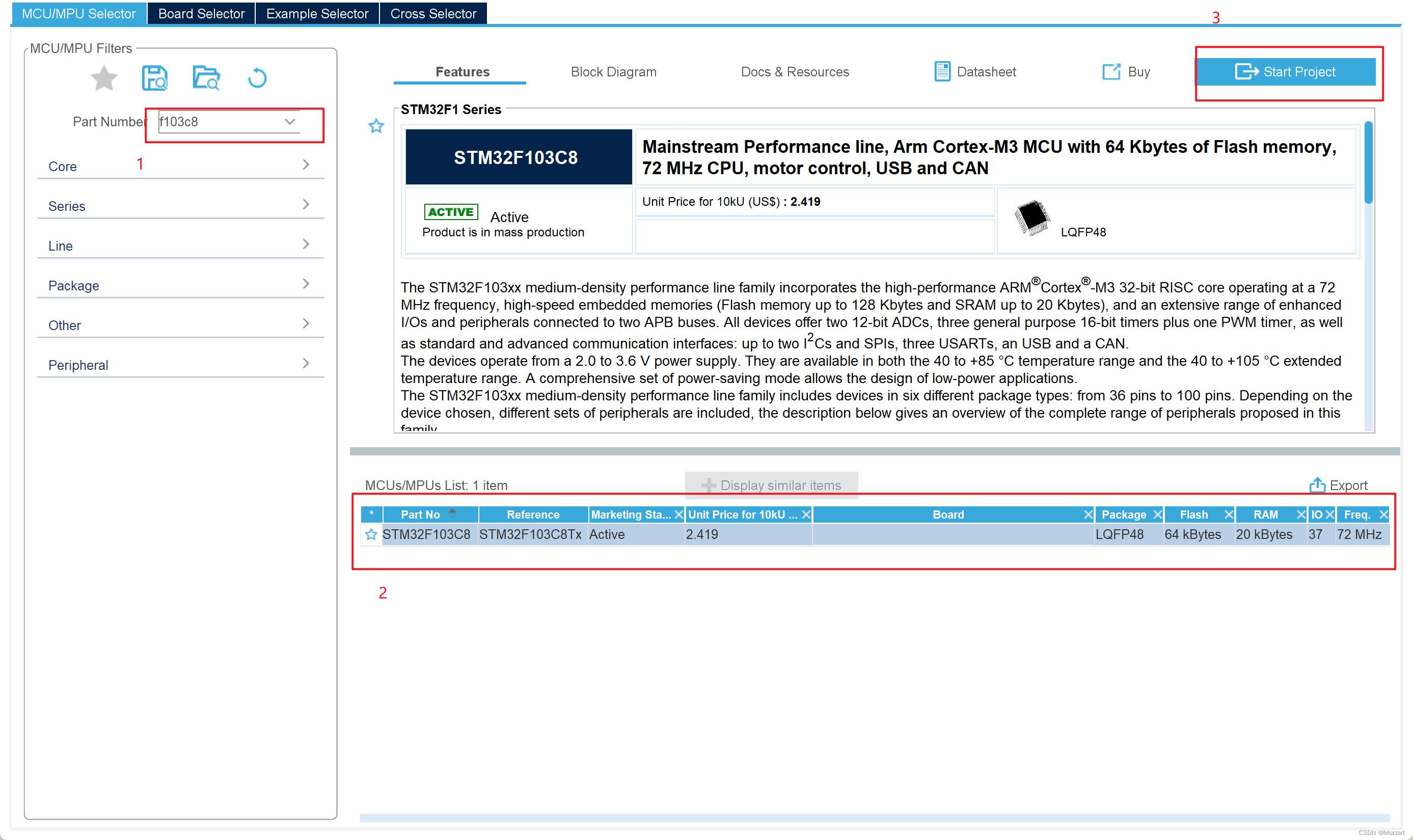

2.选择stm32f103c8芯片

在这里插入图片描述

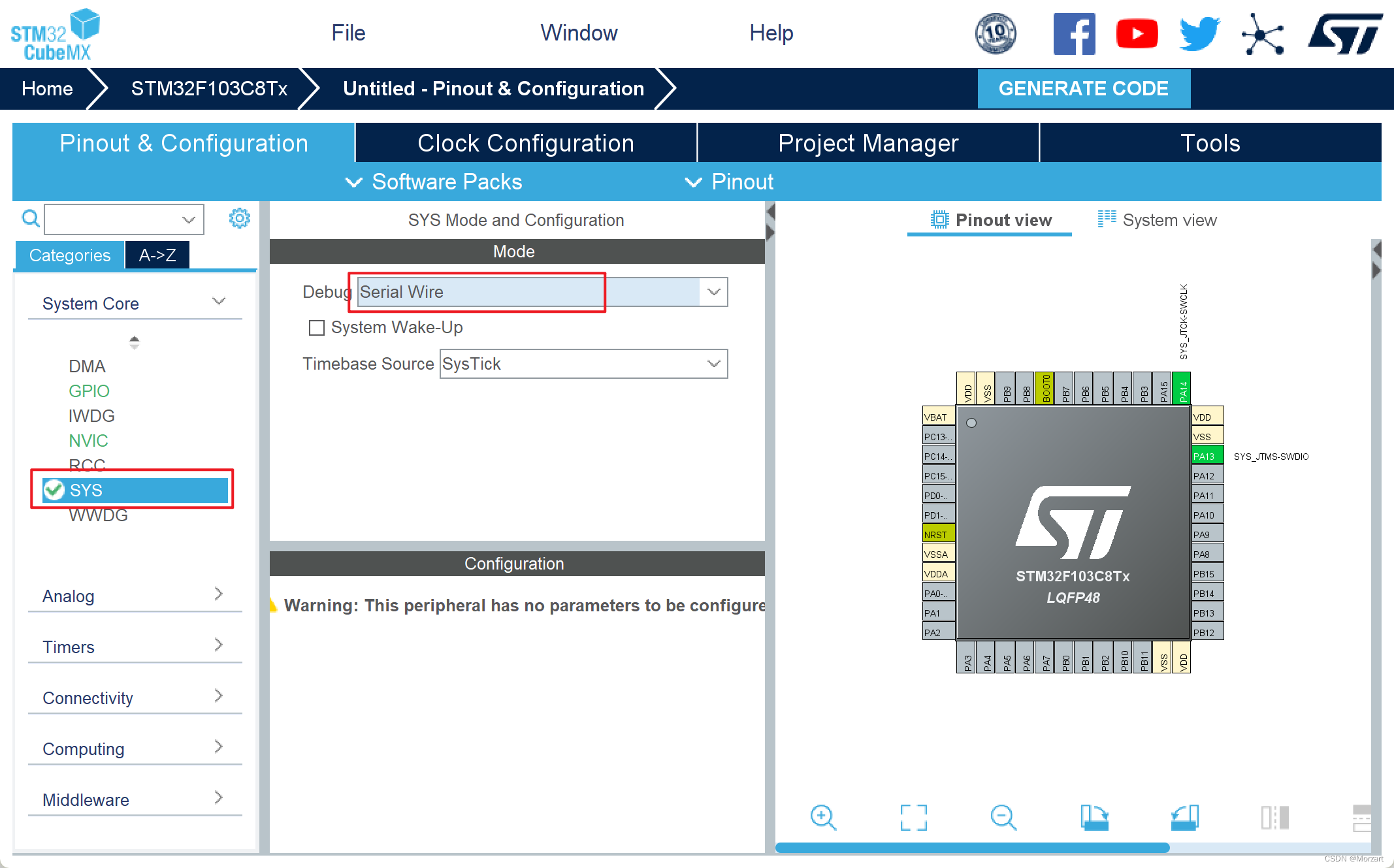

3.在sys中选择serial wire

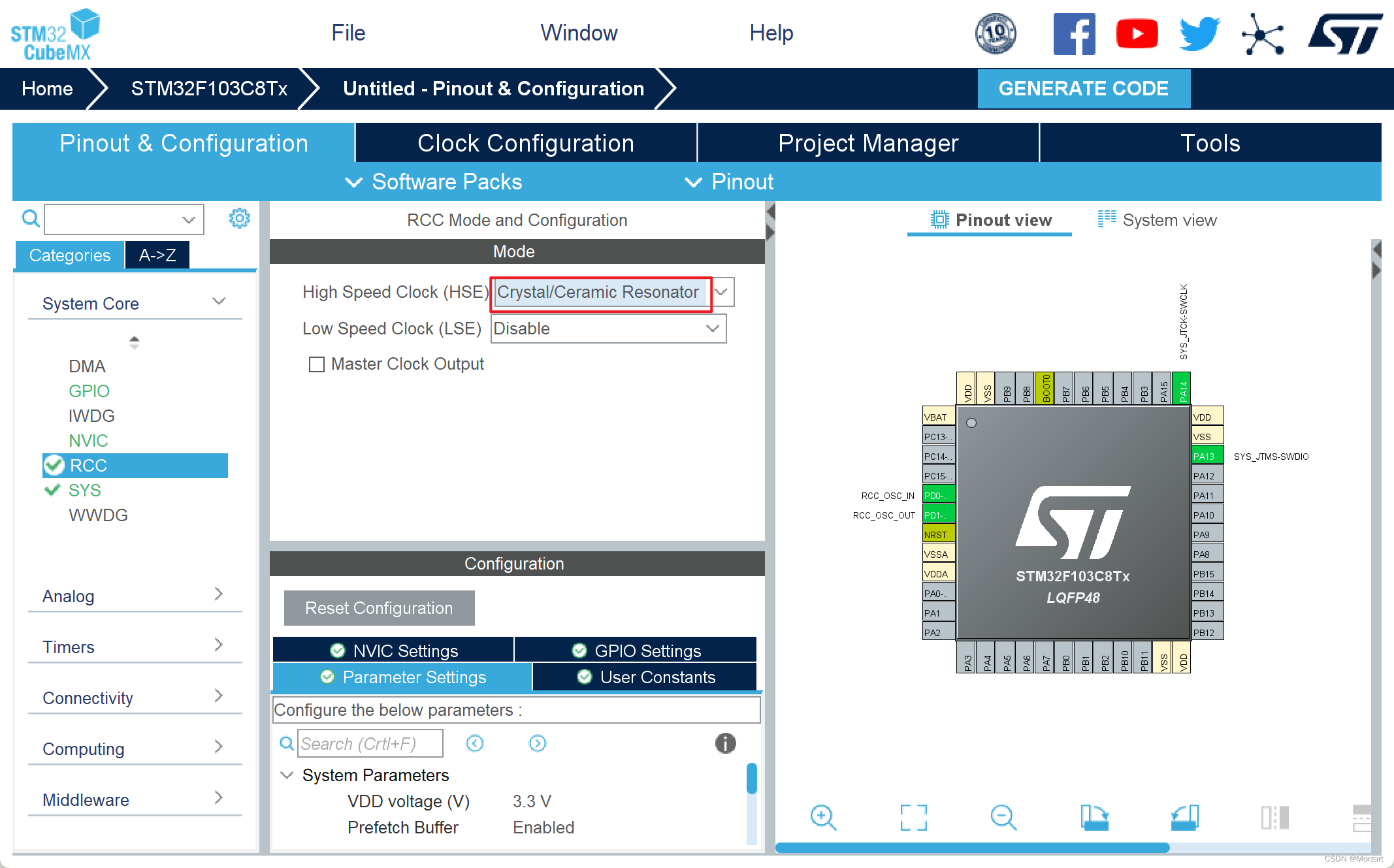

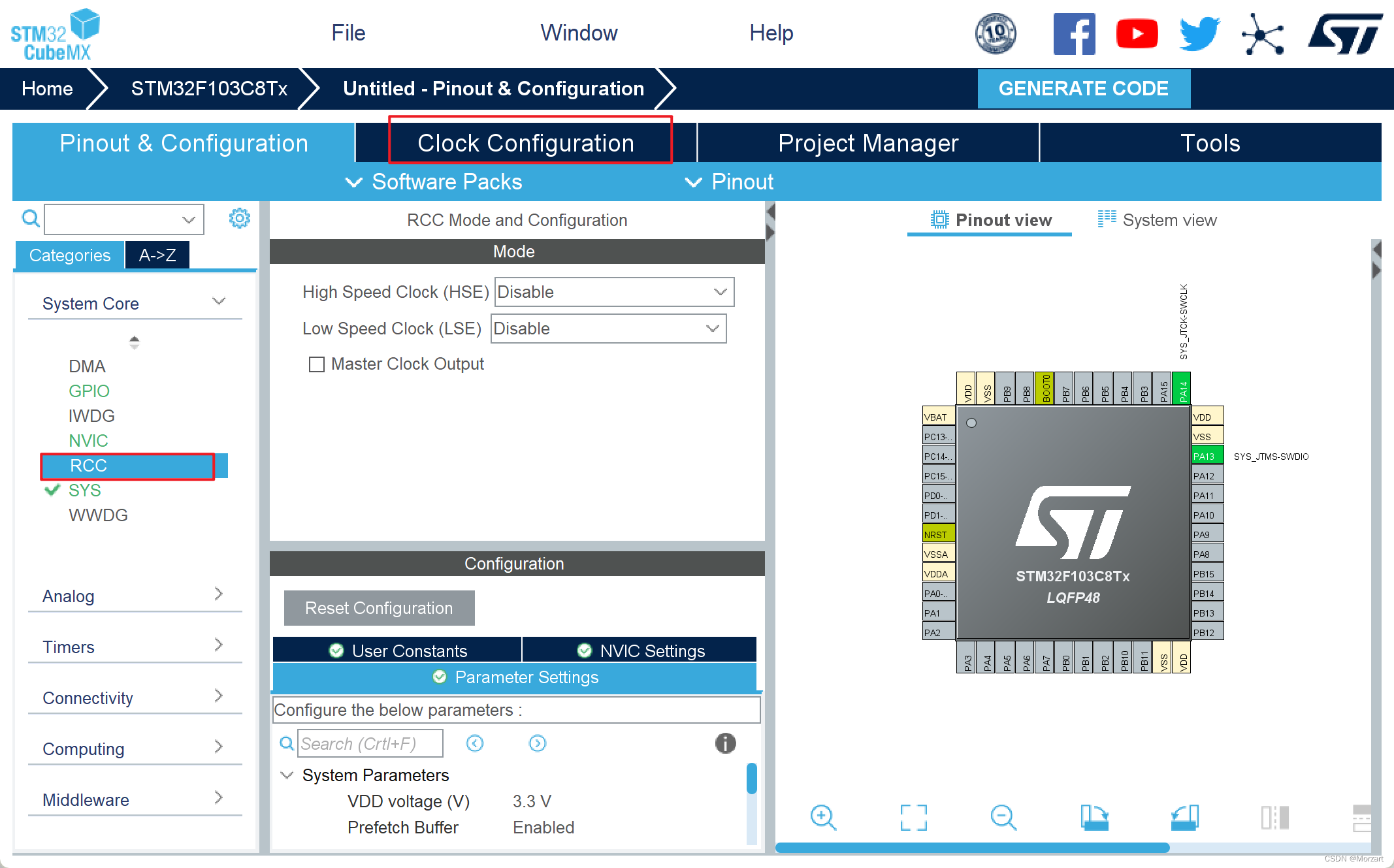

4.配置时钟

在这里插入图片描述

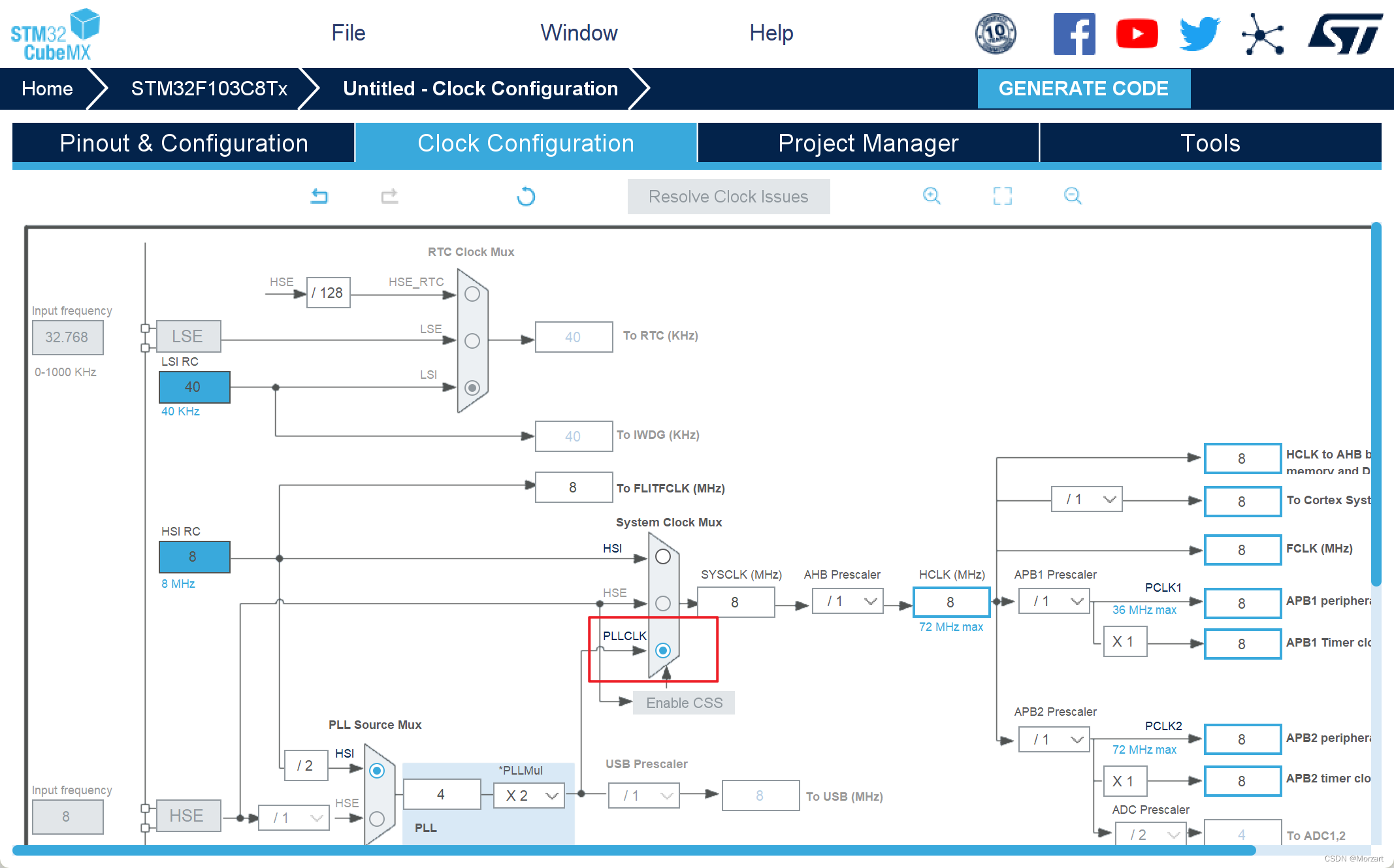

选择PLLCLK

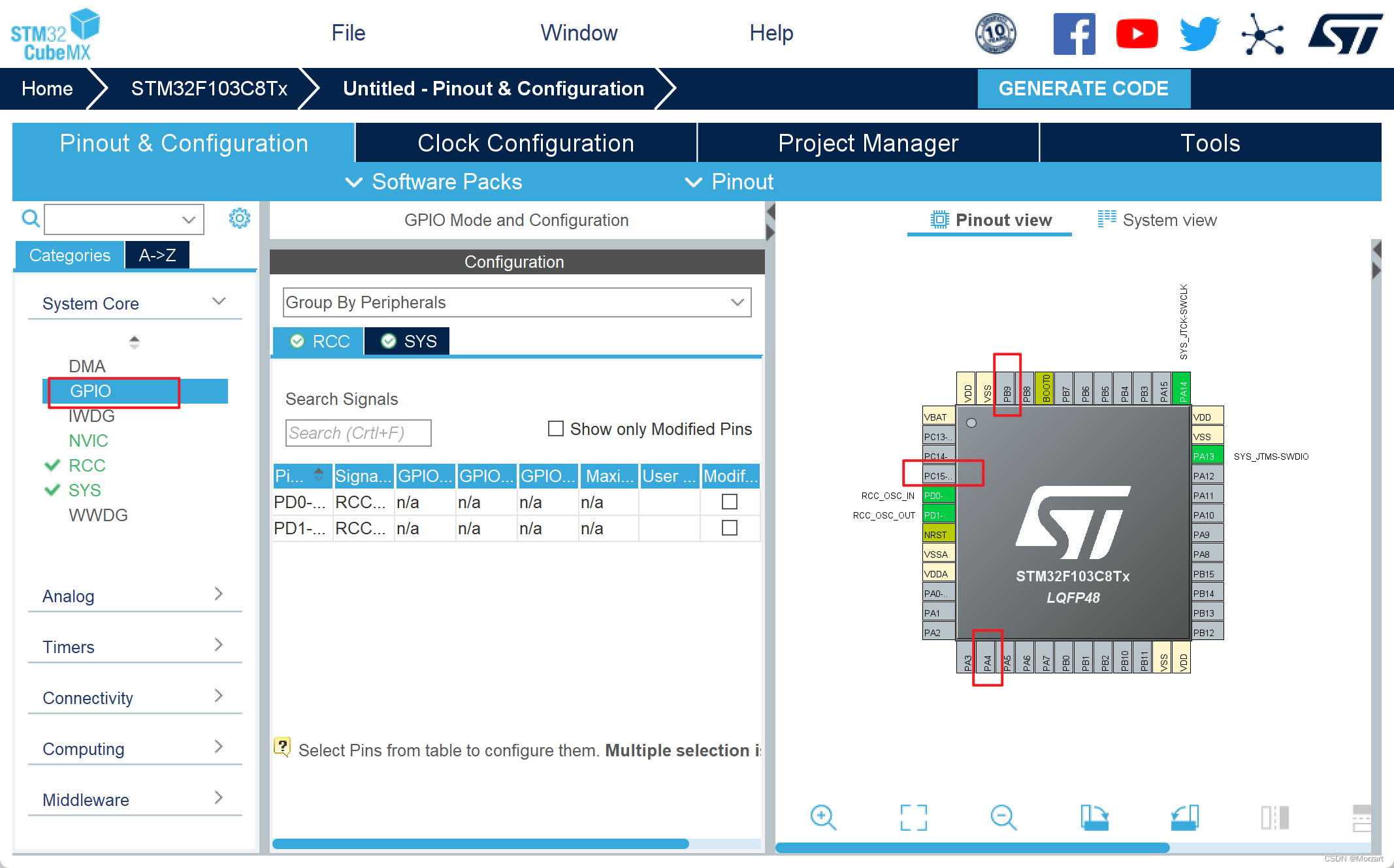

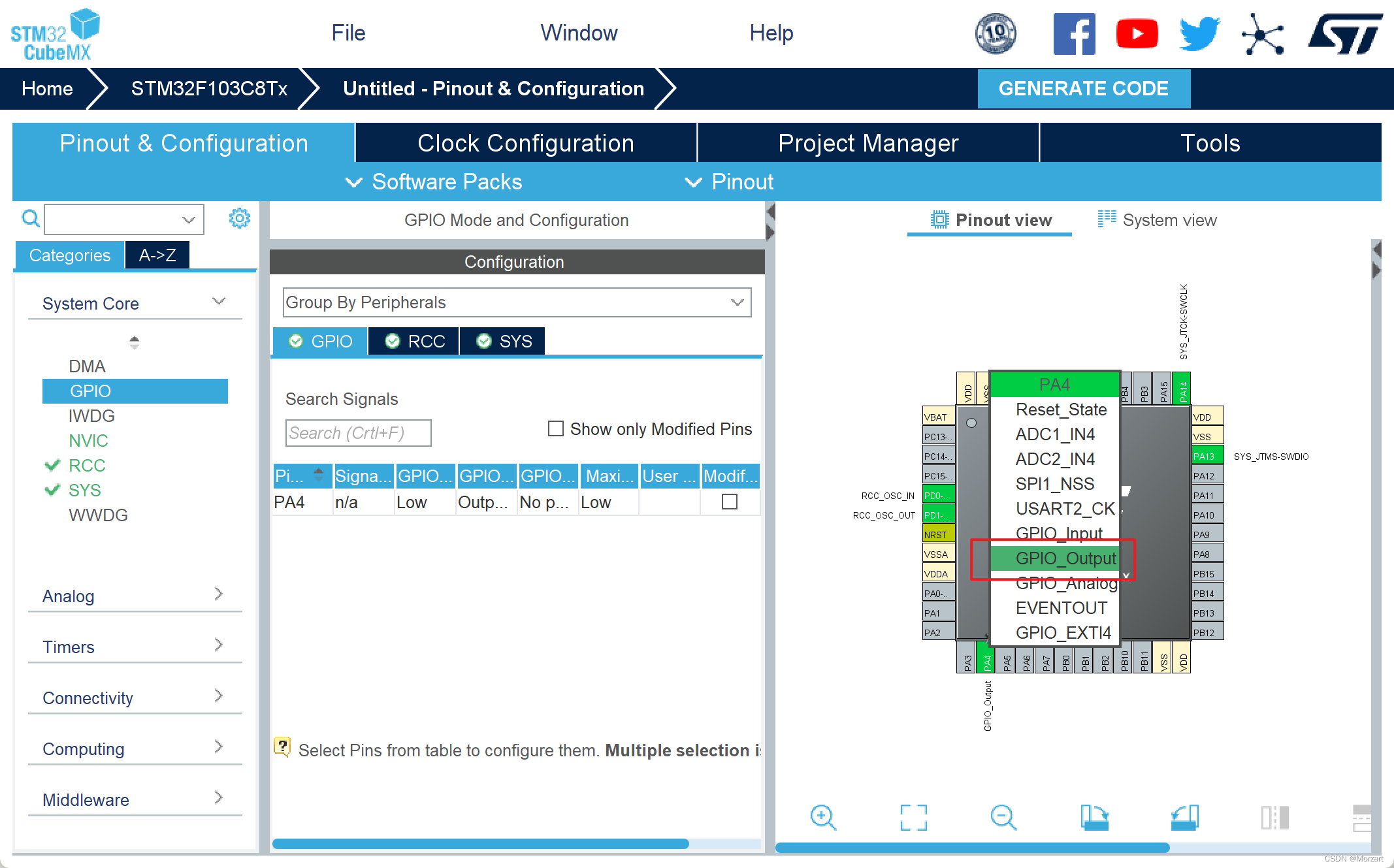

5.配置GPIO口

选择了PA4，PB9，PC15输出
在这里插入图片描述

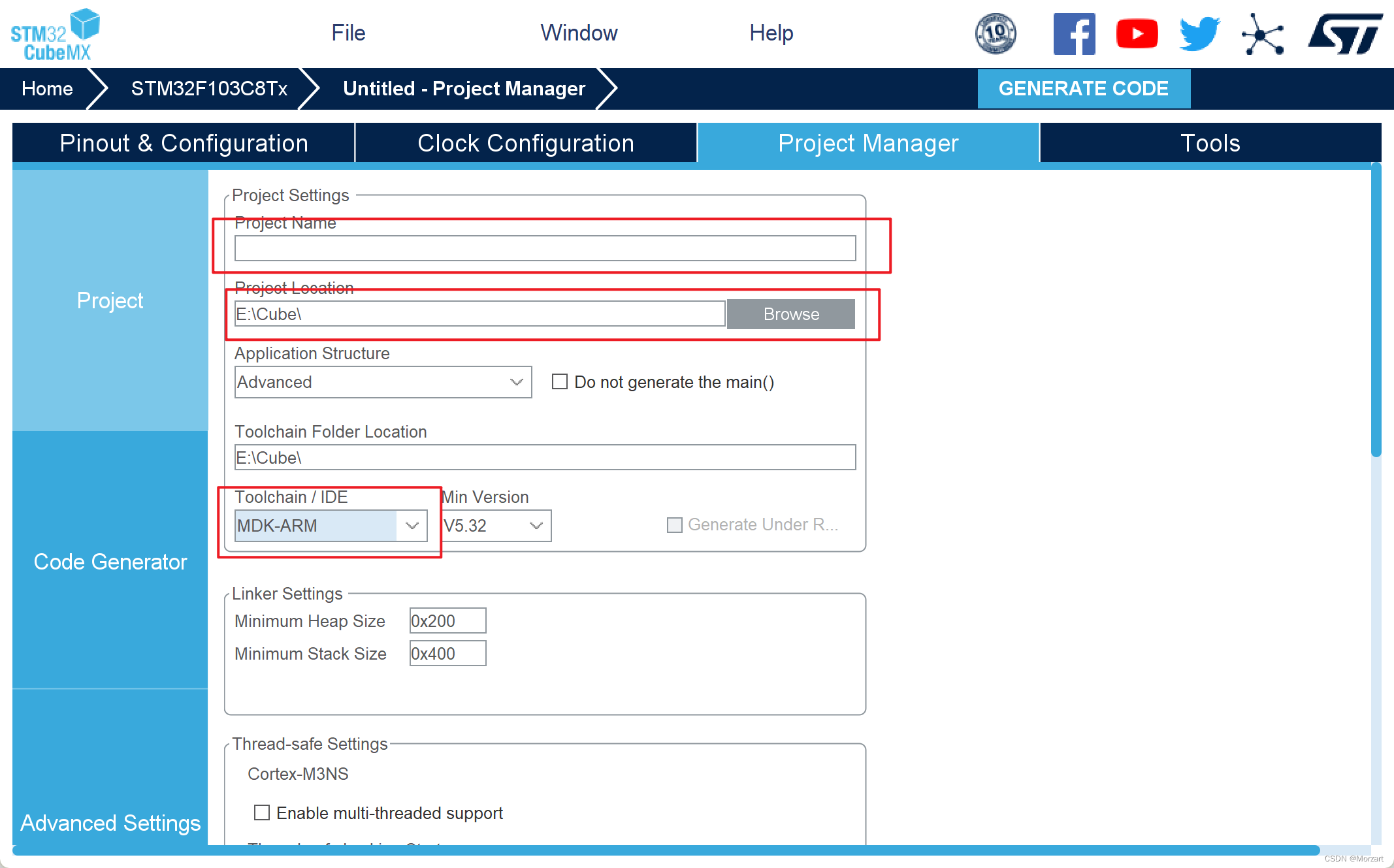

6.确定文件名称、文件地址、更改IDE设置

在这里插入图片描述

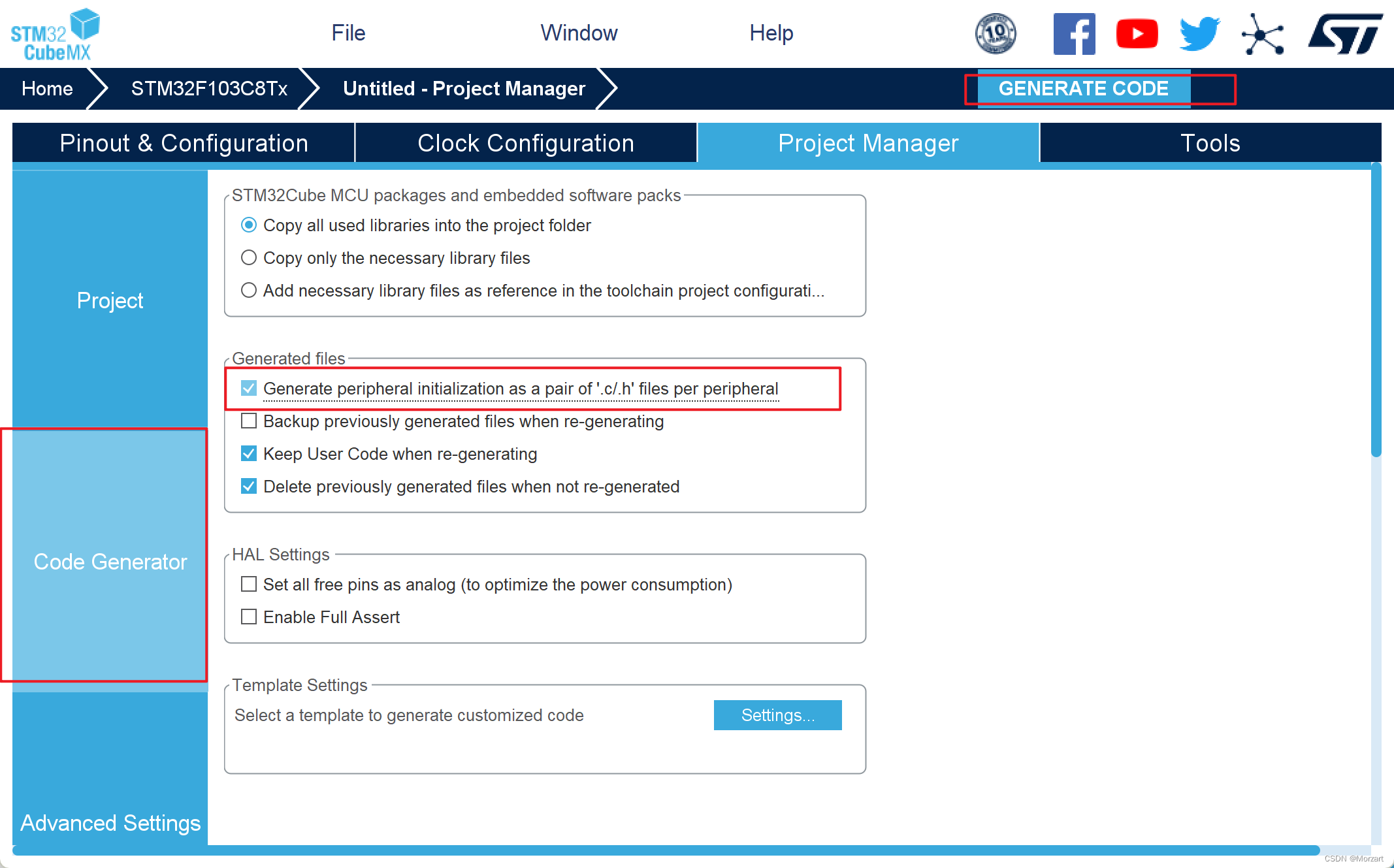

7.进入Code Generator更改输出文件，并生成项目模板。

在这里插入图片描述

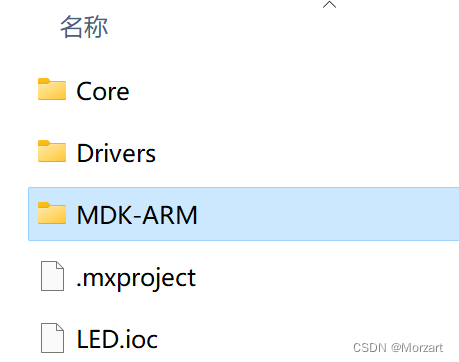

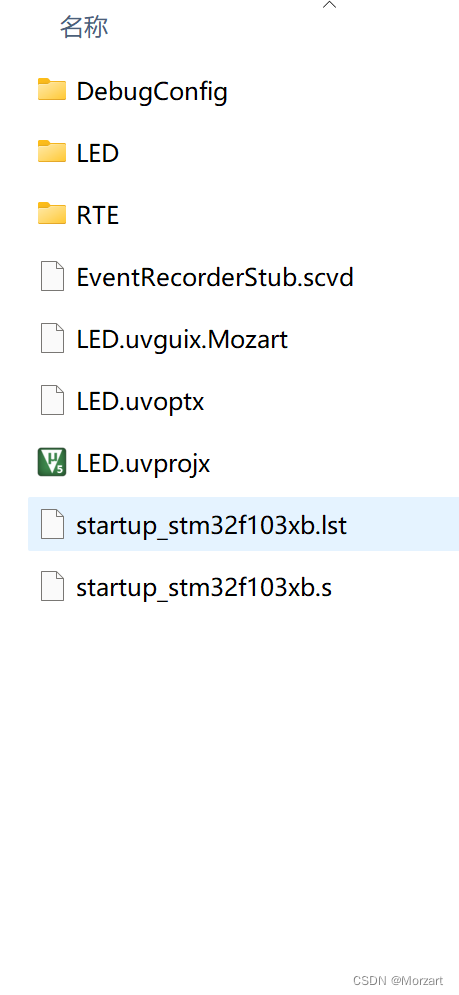

8.使用keil打开生成的模板文件

工程文件在MDK中
在这里插入图片描述

在这里插入图片描述

（二）程序编写

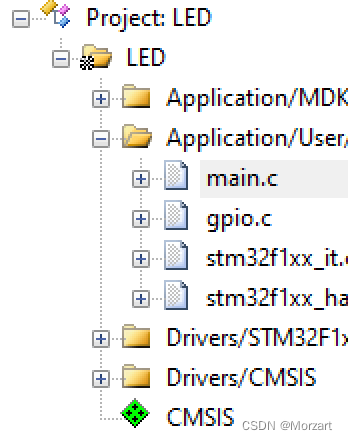

1.在Cube生成的模板中打开main.c文件

在这里插入图片描述

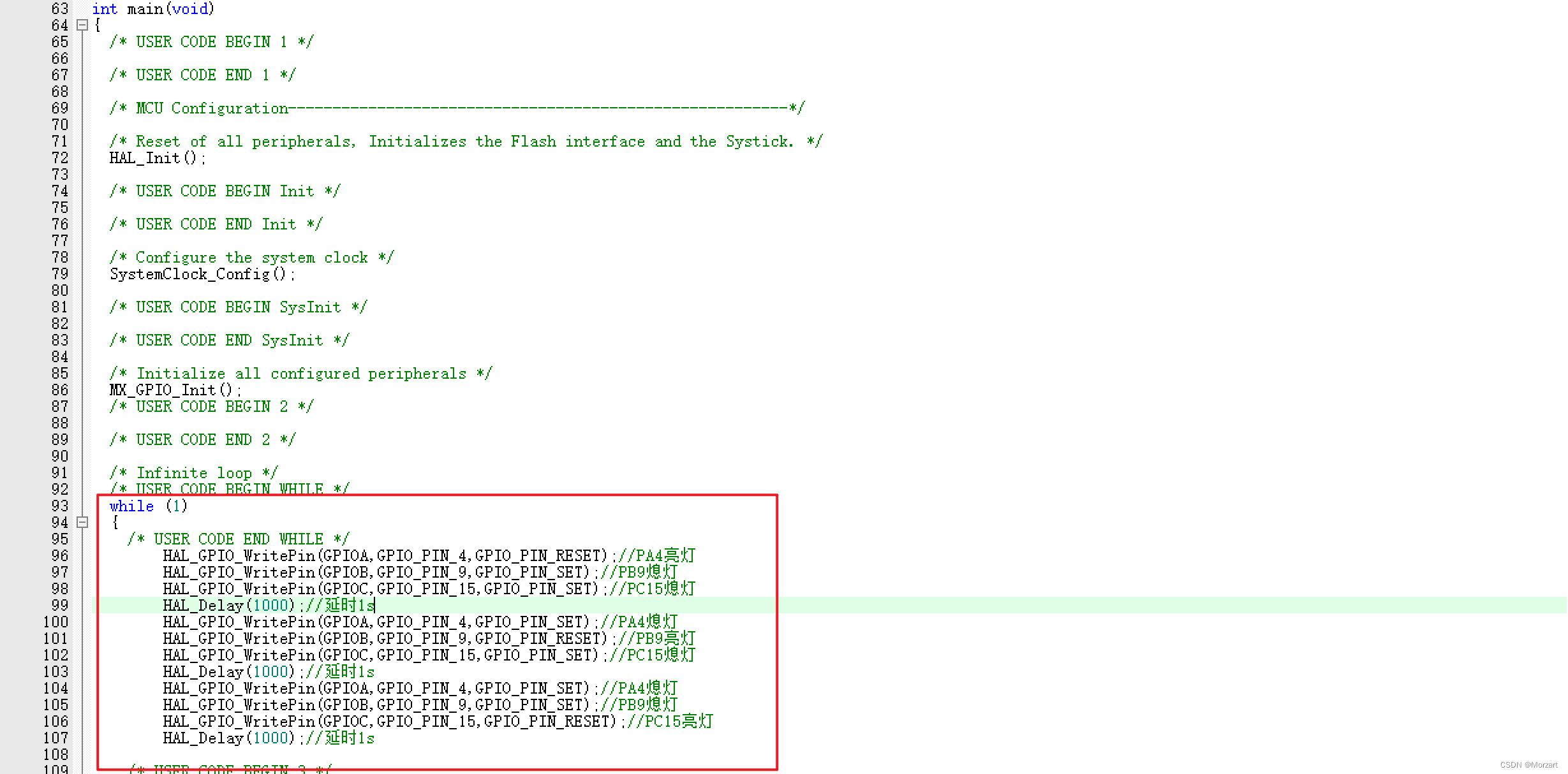

2.在main函数的while循环中写入代码

在这里插入图片描述

HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_RESET);//PA4亮
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
HAL_Delay(1000);//延时1s
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_RESET);//PB9亮灯
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_SET);//PC15熄灯
HAL_Delay(1000);//延时1s
HAL_GPIO_WritePin(GPIOA,GPIO_PIN_4,GPIO_PIN_SET);//PA4熄灯
HAL_GPIO_WritePin(GPIOB,GPIO_PIN_9,GPIO_PIN_SET);//PB9熄灯
HAL_GPIO_WritePin(GPIOC,GPIO_PIN_15,GPIO_PIN_RESET);//PC15亮灯
HAL_Delay(1000);//延时1s
