NR PUCCH(四) UL data operation

UE 在connected mode 需要实时和网络进行上下行通信，在UE有UL data要发送但是没有UL grant时，就需要向网络端发送SR请求资源，网络收到SR就会在激活的BWP上发送 UL DCI给UE，UE 根据UL DCI 信息 获得UL grant ，然后在PUSCH对应的资源上就可以发送UL data给网络，最后网络端通过HARQ 过程指示是否有收到对应的data。这是UL data 调度的基本流程，下面通过实际log分别看下UL data operation的各个过程。

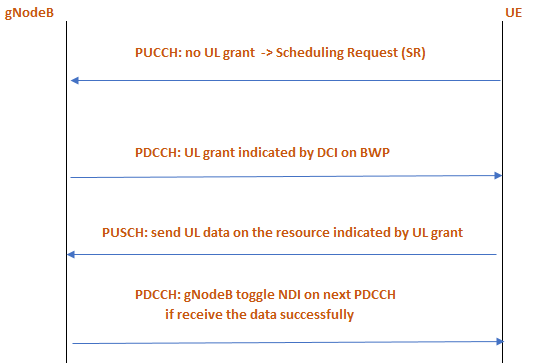

UL data operation流程图如下。





上图主要分为四个步骤:

SR: 向网络端发出请求, 要网络端提供上行资源。

UL grant: 网络端收到SR后提供给UE的上行资源, 包含RB, MCS, TBS, … 涉及时频域资源的分配。

PUSCH data: UE在PUSCH由UL grant指定的资源发出UL data。

PDCCH NDI: 网络端通过PDCCH的New Data Indicator (NDI)告诉UE，有无收到PUSCH data, 如果有正确收到, 则会翻转NDI的值, 0或1



UL/DL data operation中经常提及的几个参数代表的含义
