NR RLC(二)

实际查看RLC部分log难免要翻协议，查阅最多的就是相关参数的含义，反而RLC具体过程就没有像当初阅读时那样特别关注了。其实清楚RLC参数含义，看38.322就没那么困难。而RLC具体过程往往要用到相关参数，所以这里先看下相关参数含义及结构。这篇主要是RLC PDU，RLC Formats及其参数的含义， 收发过程中用到的变量，常量和定时器的总结，因而本篇笔记都是概念性描述，难免枯燥。

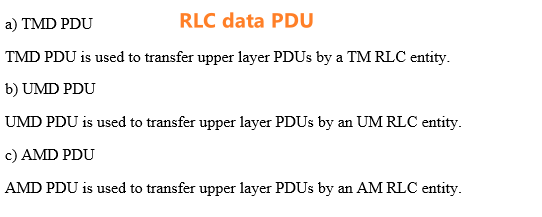

RLC PDU可以分为RLC data PDU和RLC control PDU。 TM、UM 和 AM RLC entity使用RLC data PDU 来传输上层 PDU(即 RLC SDU)。 AM RLC entity使用RLC control PDU来执行ARQ过程。



Protocol data units



TMD PDU对应的是TM RLC entity传送的PDCP PDU。

UMD PDU 对应的是UM RLC entity传输PDC
