Transformer编码器结构及运算过程的符号表示

Transformer编码器结构及运算过程的符号表示

这篇文章主要是展示Transformer编码器的结构，同时尽量使用数学符号表达编码器的运算过程。

Transformer编码器的核心结构是多头注意力机制，本文从（单头）注意力机制开始描述，然后扩展到对编码器运算过程的描述。暂不涉及解码器的描述。

注意：此处介绍的注意力机制均为自注意力机制。

一、（单头）自注意力机制

输入

$X=[x_1,x_2,...,x_m]$，$m$表示输入的token的数量（句子的长度）（在Transformer中是一个超参数，一般设置成128、256）。

$x_i\in {\mathbb{R}}^{d\times 1}$，$d$表示embedding向量的维度（在Transformer中是一个超参数，一般设置成64、128、256），$i=1,...,m$。

$X\in {\mathbb{R}}^{d\times m}$。

查询（query）、键（key）、价值（value）

$q_i=W_Q{x}_i$，$W_Q\in {\mathbb{R}}^{d\times d}$，$q_i\in {\mathbb{R}}^{d\times 1}$。

$Q=[q_1,q_2,...,q_m]$，$Q\in {\mathbb{R}}^{d\times m}$。

$k_i=W_K{x}_i$，$W_K\in {\mathbb{R}}^{d\times d}$，$k_i\in {\mathbb{R}}^{d\times 1}$。

$K=[k_1,k_2,...,k_m]$，$K\in {\mathbb{R}}^{d\times m}$。

$v_i=W_V{x}_i$，$W_V\in {\mathbb{R}}^{d\times d}$，$v_i\in {\mathbb{R}}^{d\times 1}$。

$V=[v_1,v_2,...,v_m]$， $V\in {\mathbb{R}}^{d\times m}$。

注意力（attention）

$a_i=\sigma \left(\frac{K^{\mathrm{T}}{q}_i}{\alpha }\right)$，$\alpha$是标量，表示放缩因子。$a_i\in {\mathbb{R}}^{m\times 1}$。$\sigma (\cdot )$表示softmax函数。

$A=[a_1,a_2,...,a_m]$，$A\in {\mathbb{R}}^{m\times m}$。

上下文/输出

$c_i=V{a}_i=a_{1i}{v}_1+a_{2i}{v}_2+...+a_{mi}{v}_m=V\cdot \sigma \left(\frac{K^{\mathrm{T}}{q}_i}{\alpha }\right)$，$c_i\in {\mathbb{R}}^{d\times 1}$。

$C=[c_1,c_2,...,c_m]$，$C\in {\mathbb{R}}^{d\times m}$。

总结

$C=\text{Attn}(X,X)$。$\text{Attn}(\cdot )$表示自注意力模块，包含了前述计算query、key、value、注意力、上下文的过程。

自注意力模块只包含三个参数矩阵：$W_Q$、$W_K$、$W_V$。

二、多头自注意力机制

与单头自注意力机制相比，多头（multi-head）自注意力机制会按照“头（head）”的数量对输入进行划分。假设有$h$个head，那么$x_i=\left[x_i^{[1]},x_i^{[2]},...,x_i^{[h]}\right]$，$x_i^{[j]}\in {\mathbb{R}}^{\frac{d}{h}\times 1}$，$j=1,...,h$。

每个head的自注意力处理一个$x_i^{[j]}$，处理流程与单头自注意力机制相同，得到的输出是$c_i^{[j]}\in {\mathbb{R}}^{\frac{d}{h}\times 1}$。将每个head的输出进行拼接，才得到与输入$x_i$对应的$c_i$。

多头自注意力模块包含$3h$个参数矩阵。

三、Transformer编码器结构

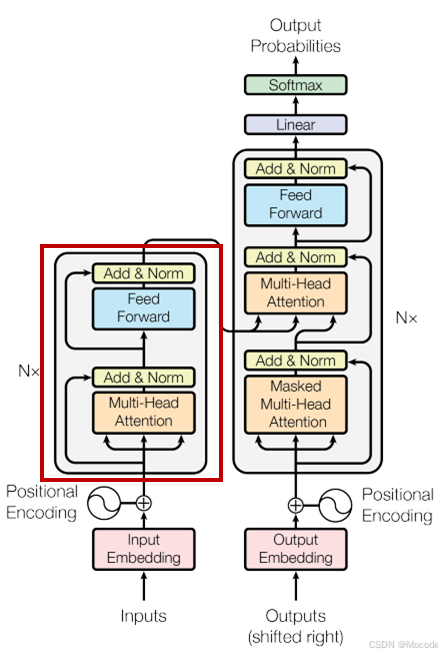

如下图所示，Transformer编码器主要由一层多头自注意力和一层前馈网络组成。

多头自注意力

多头自注意力的过程如前文所述。此处有$3h$个参数矩阵：$W_Q^{[1]},...,W_Q^{[h]},W_K^{[1]},...,W_K^{[h]},W_V^{[1]},...,W_V^{[h]}$。

前馈网络

前馈网络一般使用一层线性层实现，不改变输入的维度：$X^{\prime }=W_{u}X$，$X\leftarrow C+X$，$X^{\prime }\in {\mathbb{R}}^{d\times m}$。

此处有1个参数矩阵$W_u\in {\mathbb{R}}^{d\times d}$。

四、token编码（词表映射）与位置编码

输入$X$在进入Transformer编码块之前还要经过token编码和位置编码。在经过token编码和位置编码之前，输入还只是一个个token（每个token都是一个整数，表示在词表中的索引）。

token编码

token编码就是将token转换成embedding，也即让输入经过一个embedding映射层$E$。这个embedding映射层既可以是现成的，也可以是跟随模型一起训练得到的。

embedding映射层并不是一个线性层，更像是一个词表。假设模型能处理$\text{vocab\_size}$个词，每个词的embedding向量长度是$d$，那么embedding映射层的这个词表大小就是$\text{vocab\_size}\times d$。

token转换成embedding的过程：$x_i\leftarrow E[x_i,:]$。

位置编码

最初的Transformer模型使用正弦和余弦函数来生成固定的位置编码，这些编码与模型的其他参数是分开的，不是通过学习得到的。
$$\begin{gathered} P{E}_{(pos,2i)}=sin(pos/10000^{2i/d}) \\ P{E}_{(pos,2i+1)}=cos(pos/10000^{2i/d}) \end{gathered}$$
其中，$pos$表示token的序号，$i$表示embedding的维度。
