Drawio一款流程图使用简介

序：

drawio是一款强大、免费的绘图工具（基本可以替代收费的visio等），使用起来非常方便。支持网页版使用（网页版可以自己部署一套）以及客户端使用（支持windows，MacOS以及Linux）。

github开源路径 Drawio官网教程

一、网页版

网页地址：https://www.draw.io

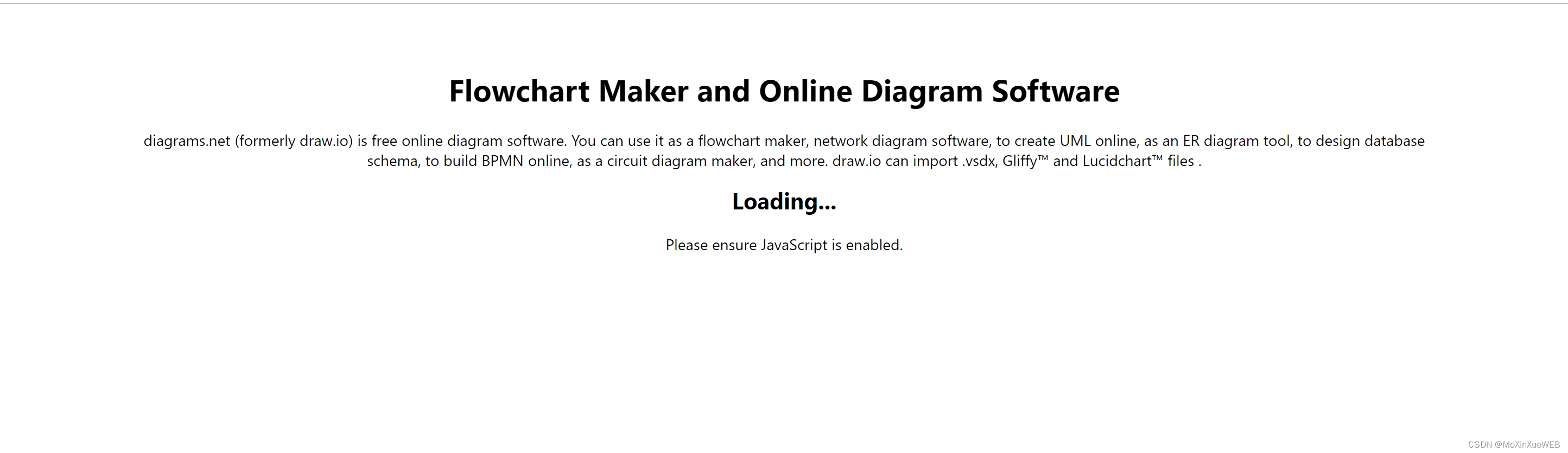

出现下图情况，不要慌，稍等一会即可 $[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-SC3XQj4w-1652341425131)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512105917796.png)]$ 任意选择一个即可

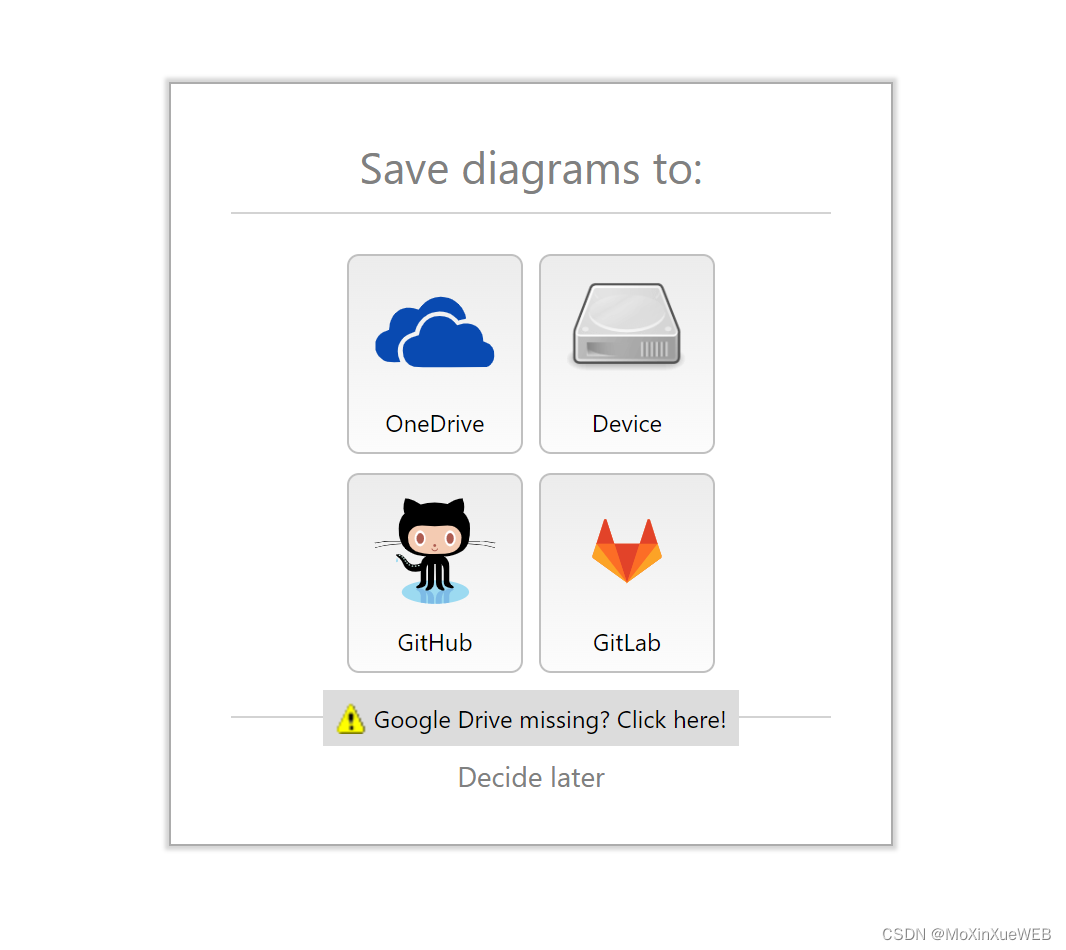

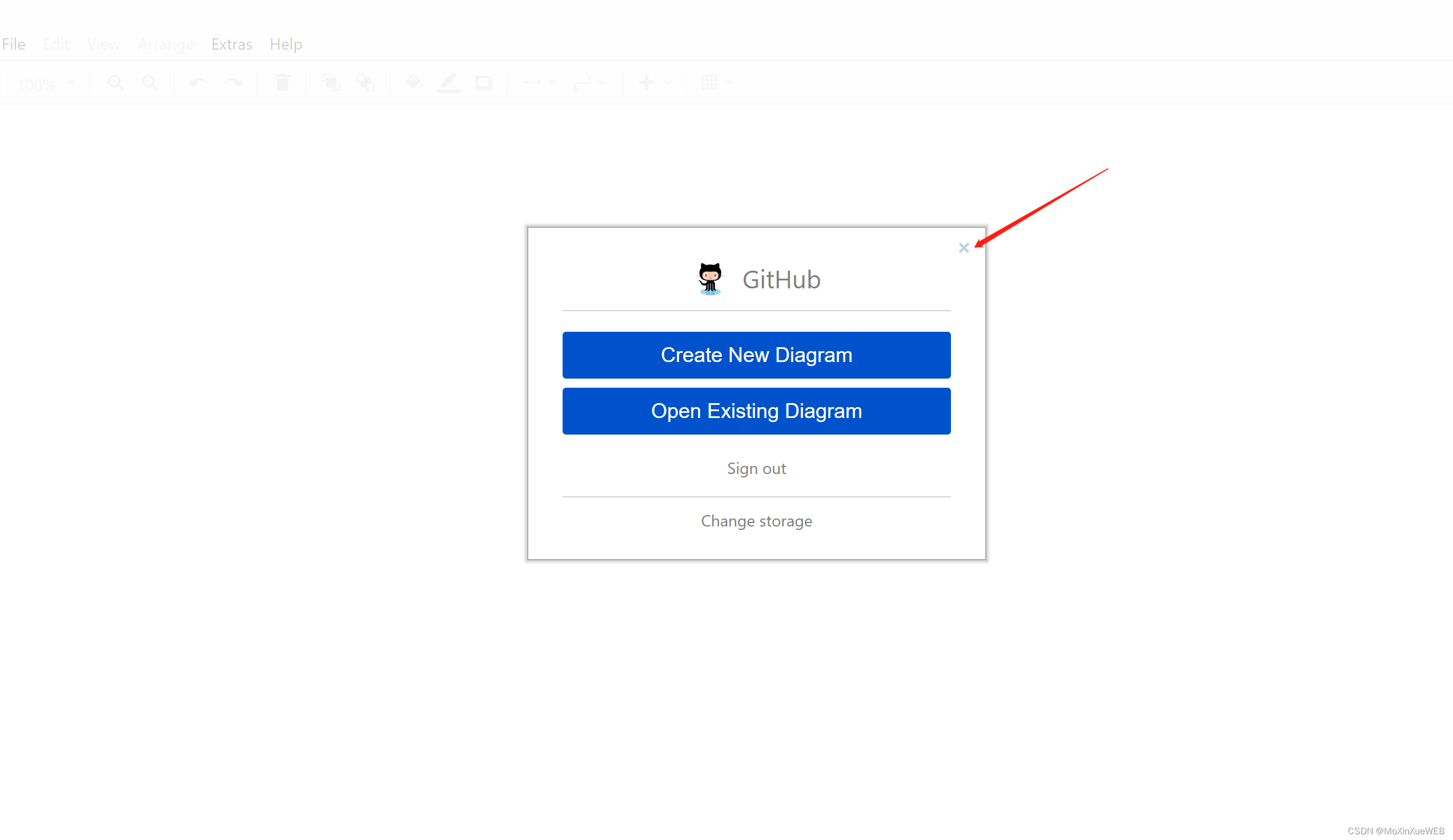

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-GyhIVEOw-1652341425134)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512114537330.png)]$ 弹框可以直接点击×即可 $[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MYtURdBW-1652341425135)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512110239309.png)]$

二、客户端下载

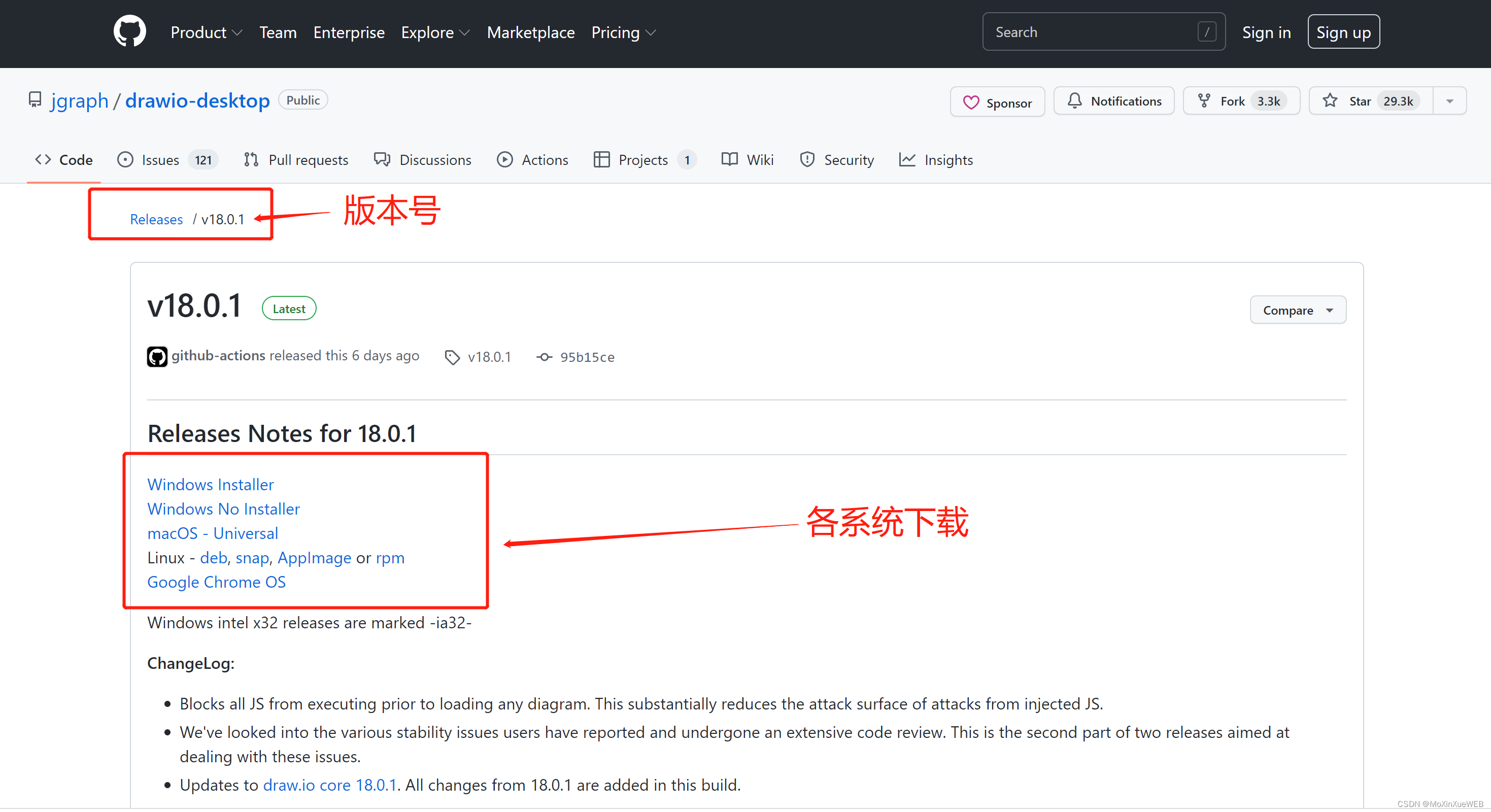

GitHub下载地址（此地址会随版本更新而有所变动，建议进入开源路径寻找）
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-ZR1MOuCx-1652341425136)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512104829500.png)]$

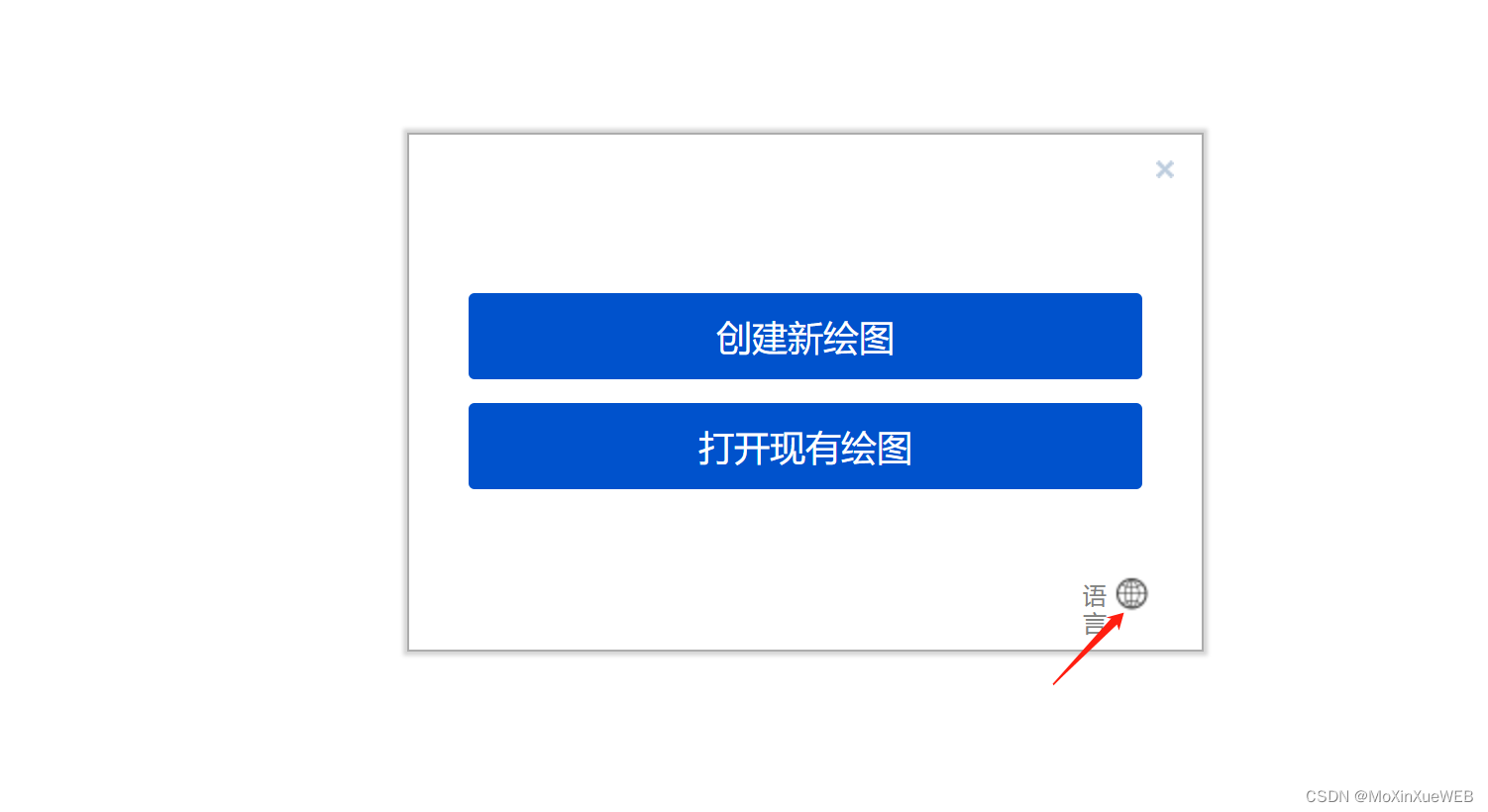

安装完成后，点击下图位置可以选择想要的语言
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-QYRSMJJj-1652341425137)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512110437513.png)]$

三、使用

开始绘图

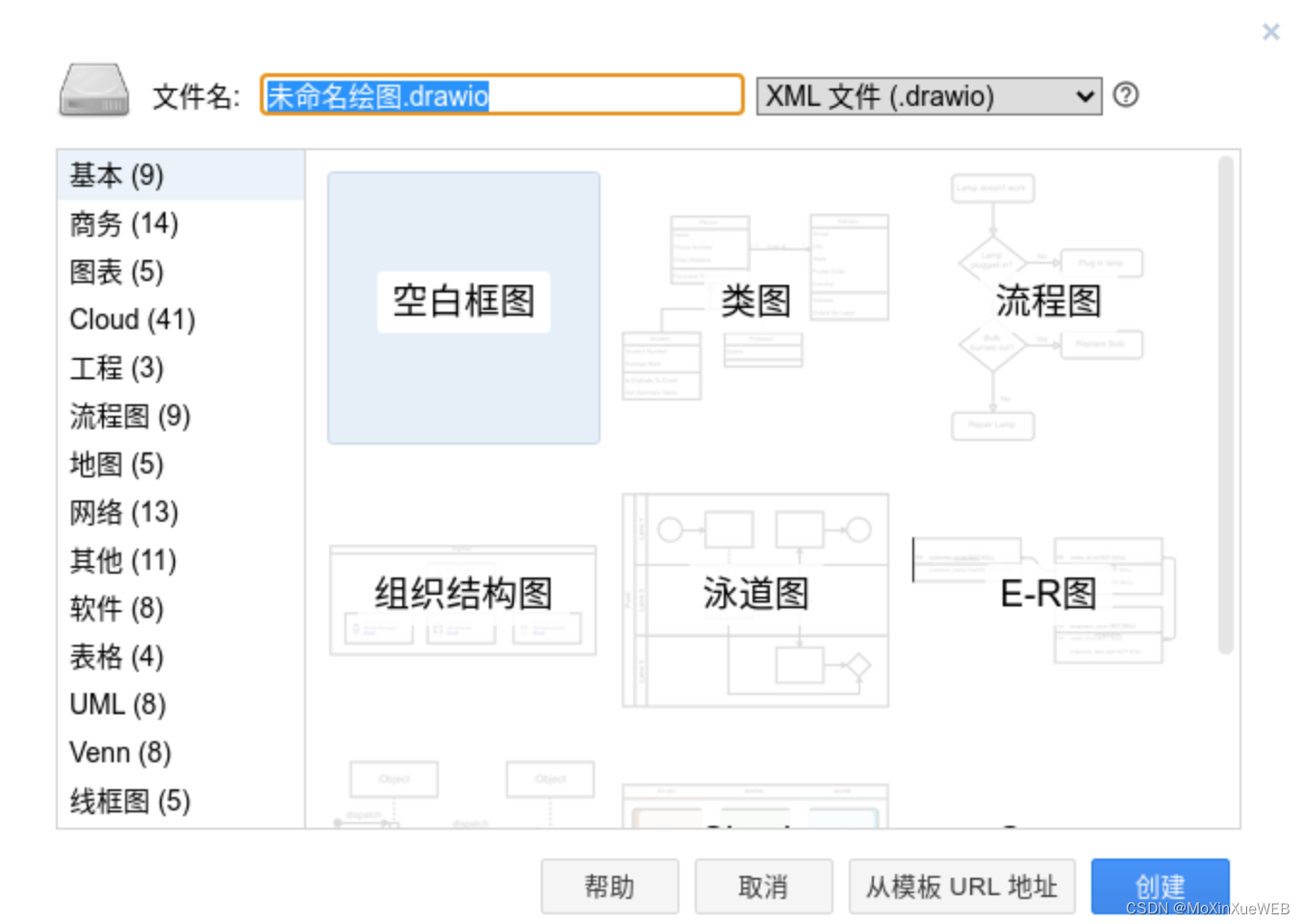

创建新绘图
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-UrnsU9UR-1652341425138)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512113759451.png)]$

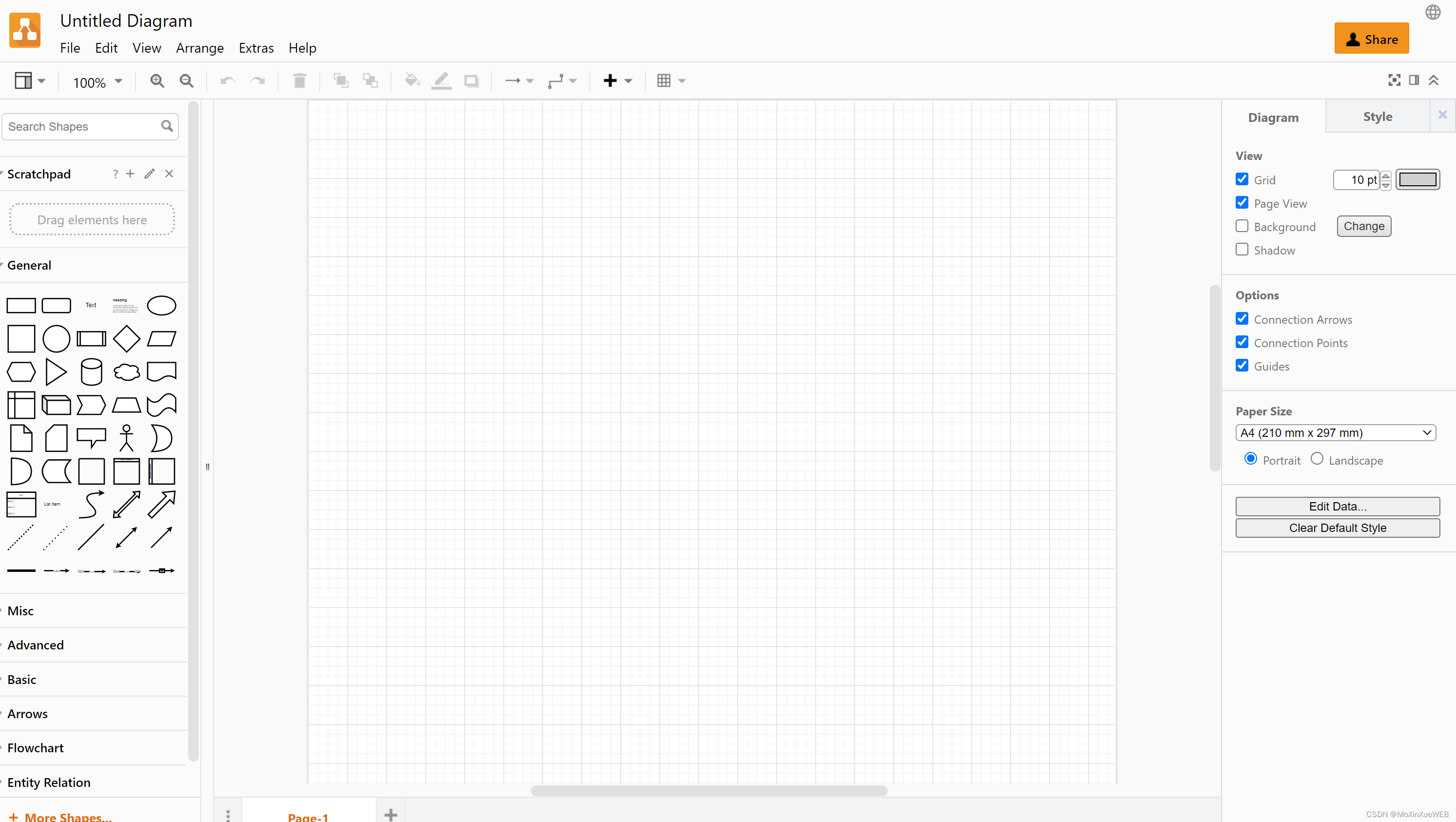

打开后
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-MOhy8O6W-1652341425138)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512114610493.png)]$

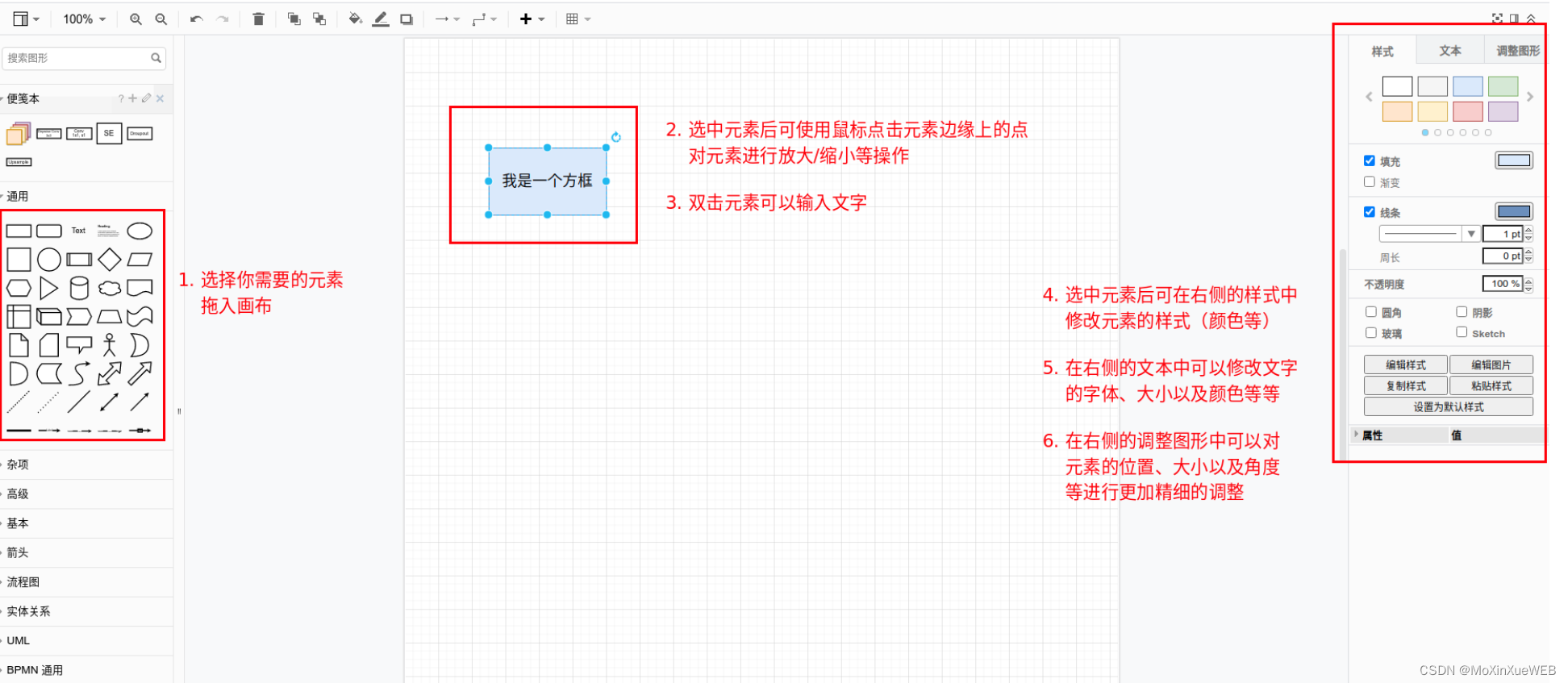

添加元素

选择你需要的元素拖入画布 (左侧有官方提供的各种类型元素，点击左下角更多图形可以找到更多类别)
选中元素后可使用鼠标点击元素边缘上的点对元素进行放大/缩小等操作（元素右上角的旋转标志可以选择元素）
双击元素可以输入文字
选中元素后可在右侧的样式中修改元素的样式（颜色等）
在右侧的文本中可以修改文字的字体、大小以及颜色等
在右侧的调整图形中可以对元素的位置、大小以及角度等进行更加精细的调整
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Lc0DdaFA-1652341425139)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512114837575.png)]$

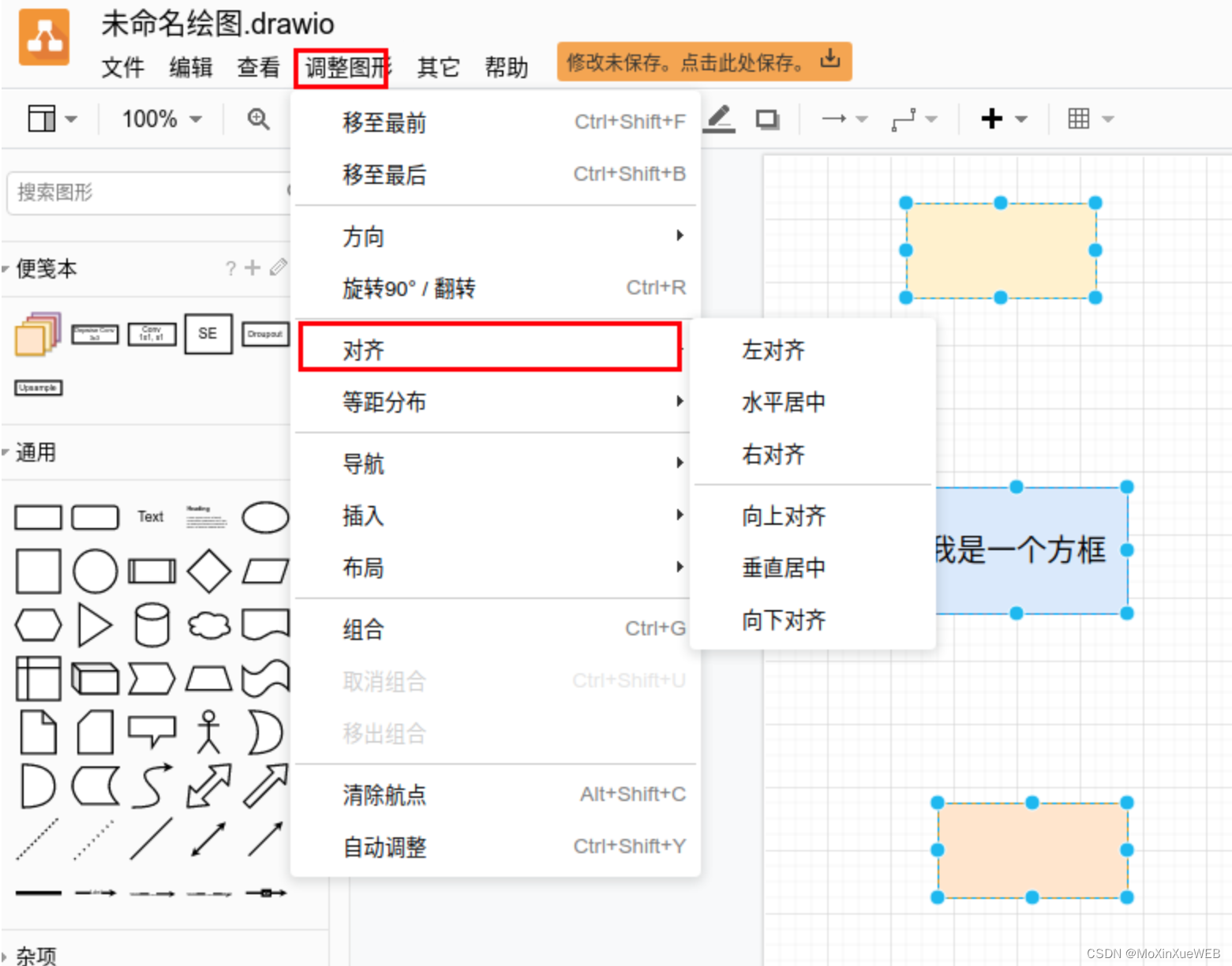

元素对齐

当要对齐多个元素时，选择多个元素（可通过ctrl+鼠标左键选择多个目标），然后点击调整图形 -> 对齐然后选择你想要的对齐方式。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Gc0RdFUg-1652341425139)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512141849437.png)]$

元素等距分布

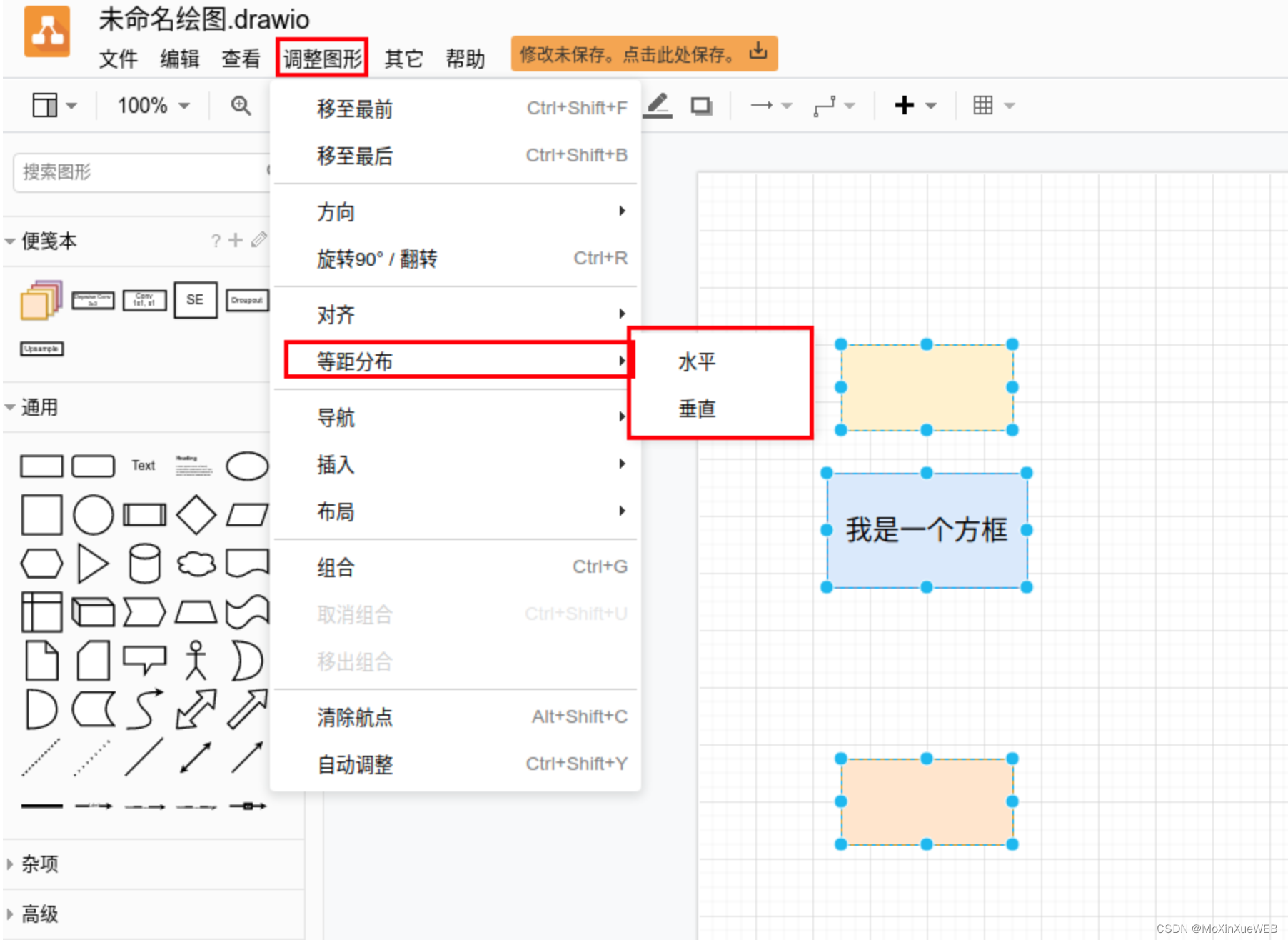

当要等距摆放多个元素时，选择多个元素（可通过ctrl+鼠标左键选择多个目标），然后点击调整图形 -> 等距分布 然后选择你想要的分布方式。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-8ikkFD1q-1652341425140)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512141948286.png)]$

连接元素

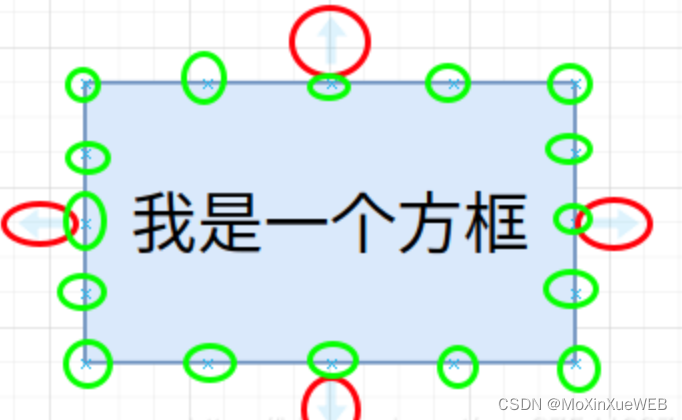

当把鼠标放置元素上（注意没有点击，只是放置）会出现如下图所示的标识，四个箭头（用红圈标出的部分），16个小叉叉（用绿色的圈圈标出）。如果点击了元素只会显示四个箭头。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-YGb0RR53-1652341425140)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512142040271.png)]$

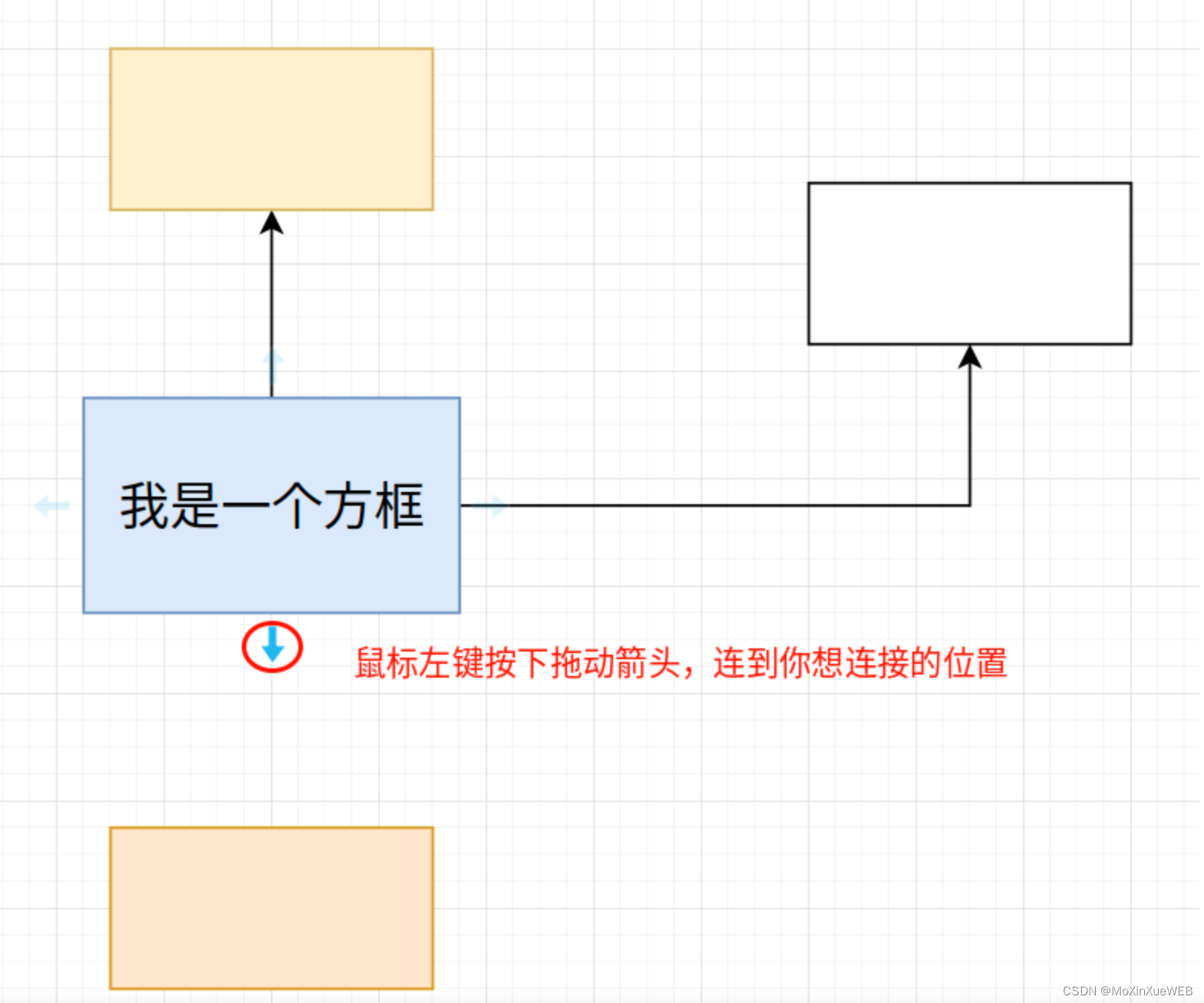

连接的操作有很多种，这里只简单讲一种，在刚刚说的 当把鼠标放置元素上 后在元素周围出现各种标识，你可以自己随便选择一个作为连接线的起始位置，鼠标左键按下（不要松）拖动鼠标移至你想连接的位置。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-O9HMGIsl-1652341425141)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512142123630.png)]$

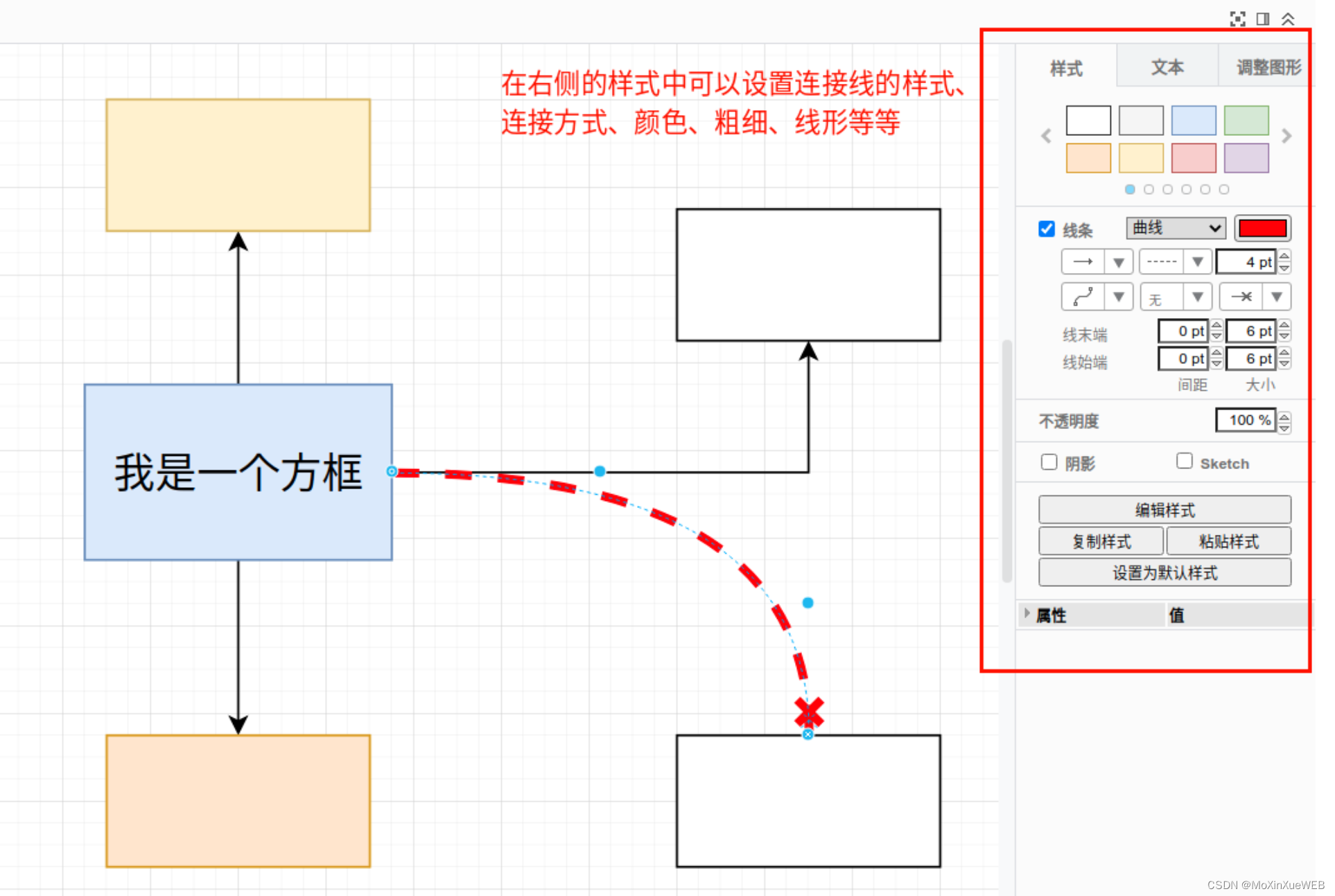

连接后在右侧的样式中可以修改连接线的样式、连接方式、颜色、粗细、线形等等。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-pWhEa0du-1652341425141)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512142201962.png)]$

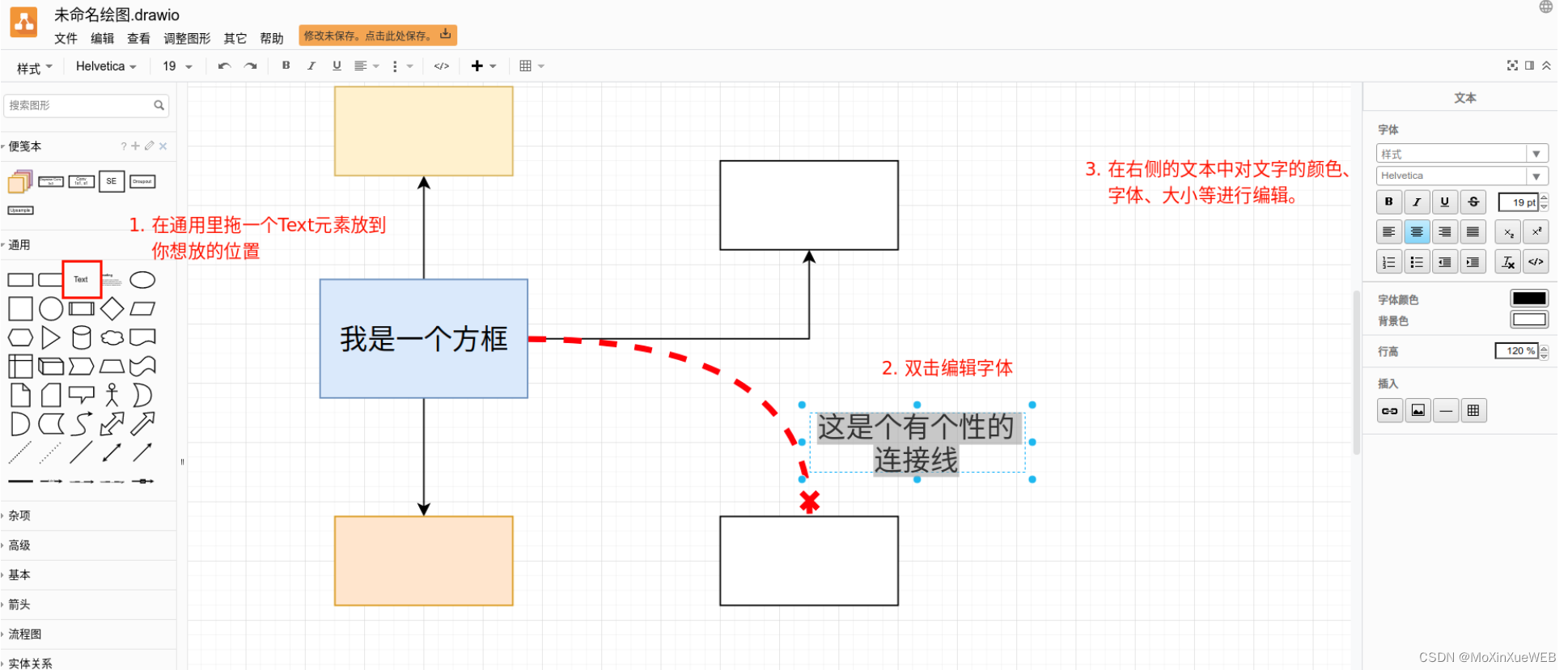

添加文字

在通用里拖一个Text元素放到你想放的位置
双击Text元素编辑文字
在右侧的文本中对文字的颜色、字体、大小等进行编辑
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-hE7dvAUm-1652341425141)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512142306716.png)]$

添加公式 $[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-il2I38iW-1652341425142)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512142534861.png)]$

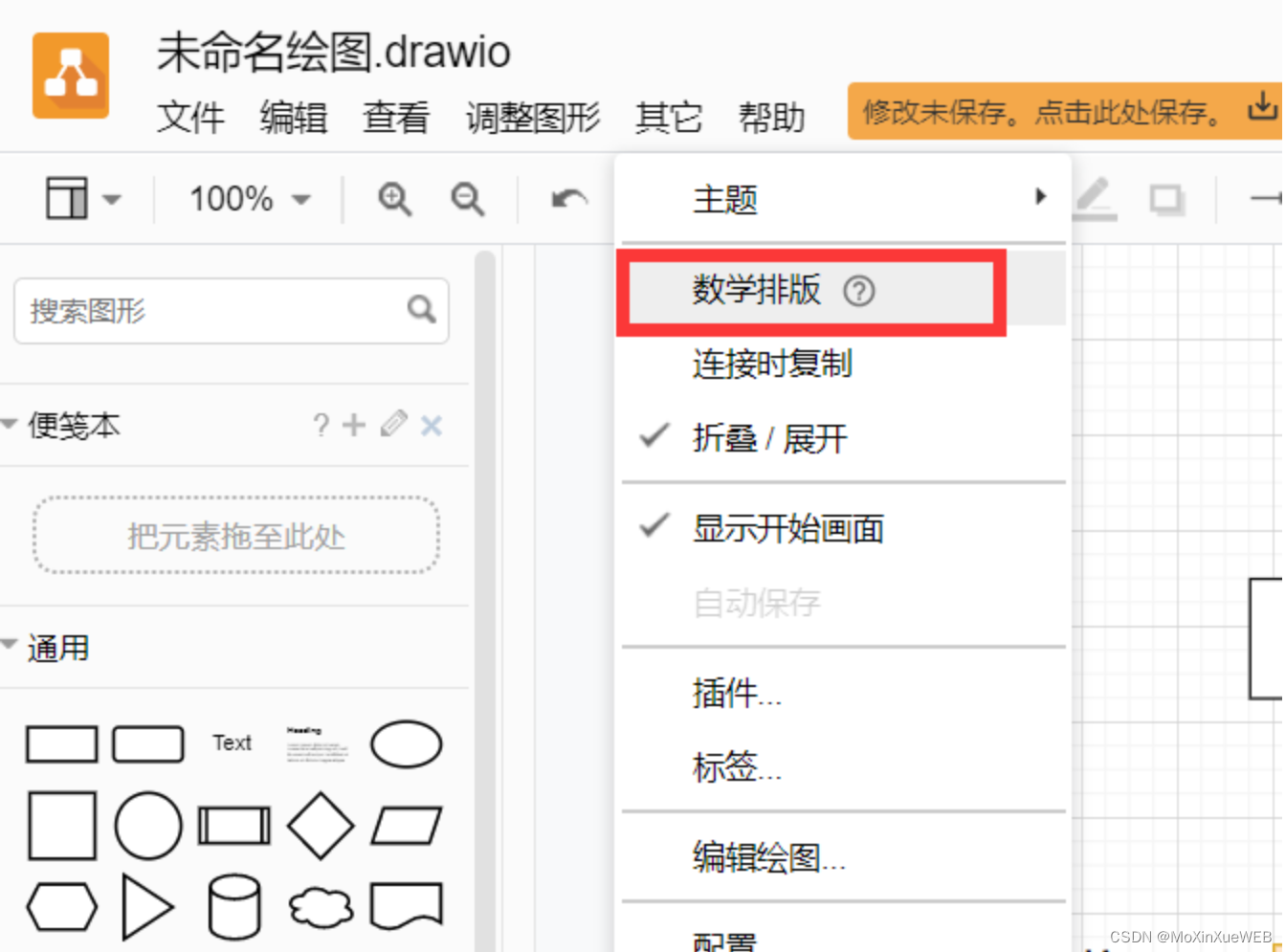

在使用公式功能之前需要打开数学排版，在其他 -> 数学排版 在点击后会显示一个勾勾，然后就能用了：
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-mKRG5ynV-1652341425142)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512142625618.png)]$

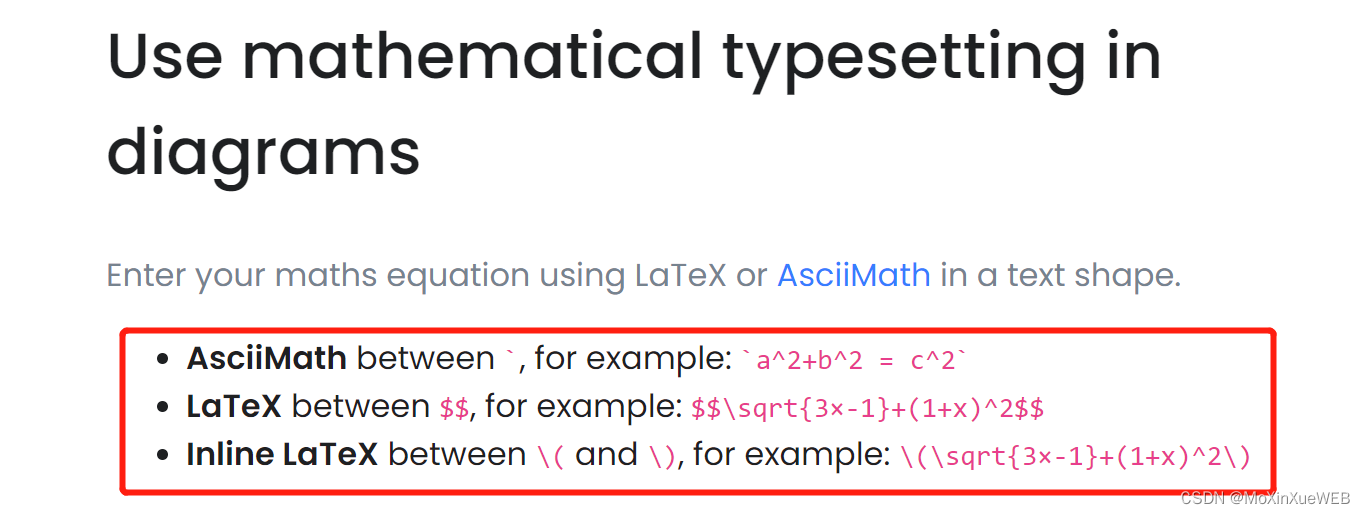

现在官方支持三种格式，比如写博文中常用的LaTeX格式。用起来也非常方便，直接把公式复制到Text元素里就行了。

$$\sqrt{3×-1}+(1+x)^2$$

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-0fNzMqD9-1652341425142)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512142729340.png)]$
附：帮助文档、在线公式编辑器

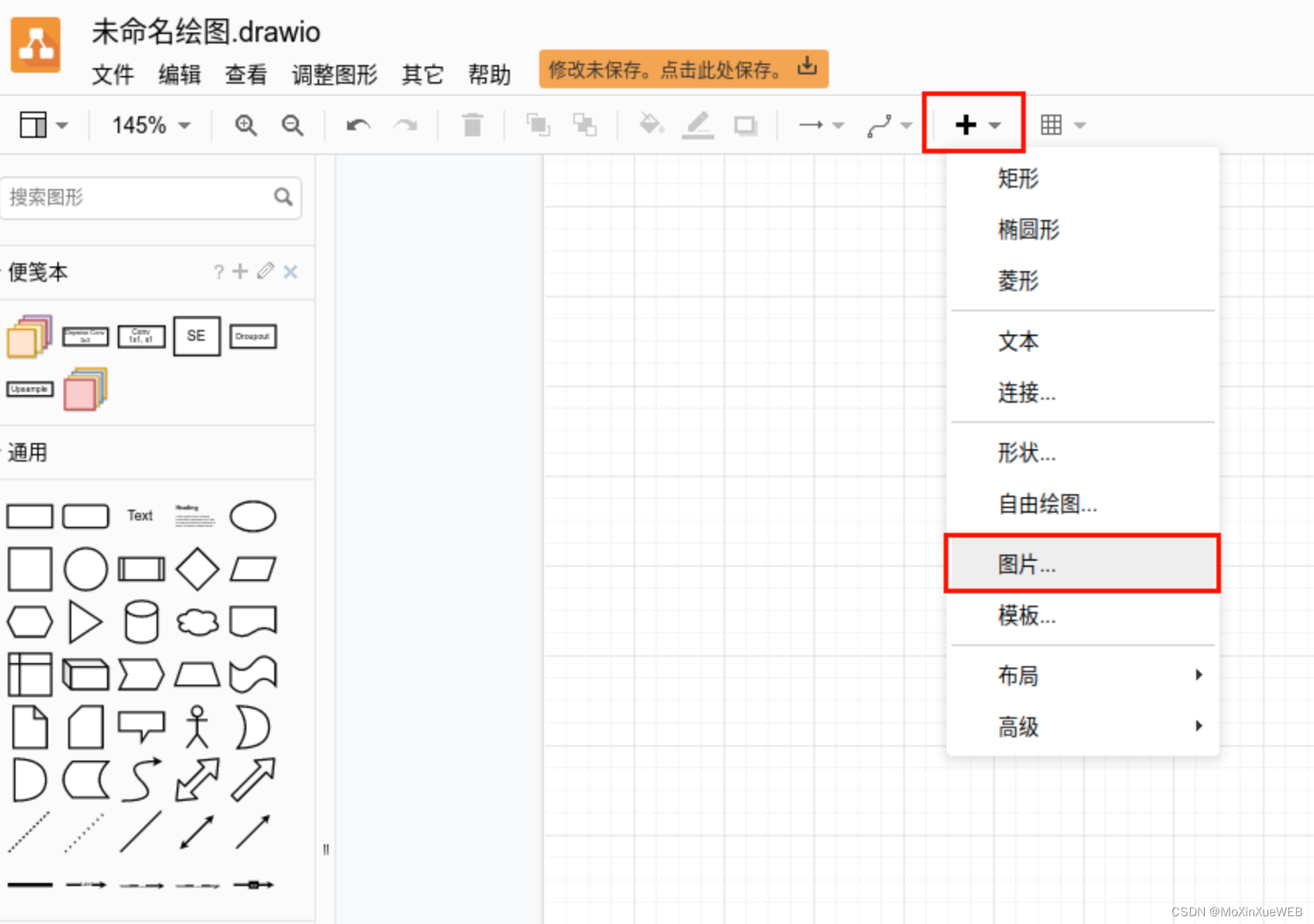

添加图片 $[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-dztGaHem-1652341425143)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512142950666.png)]$

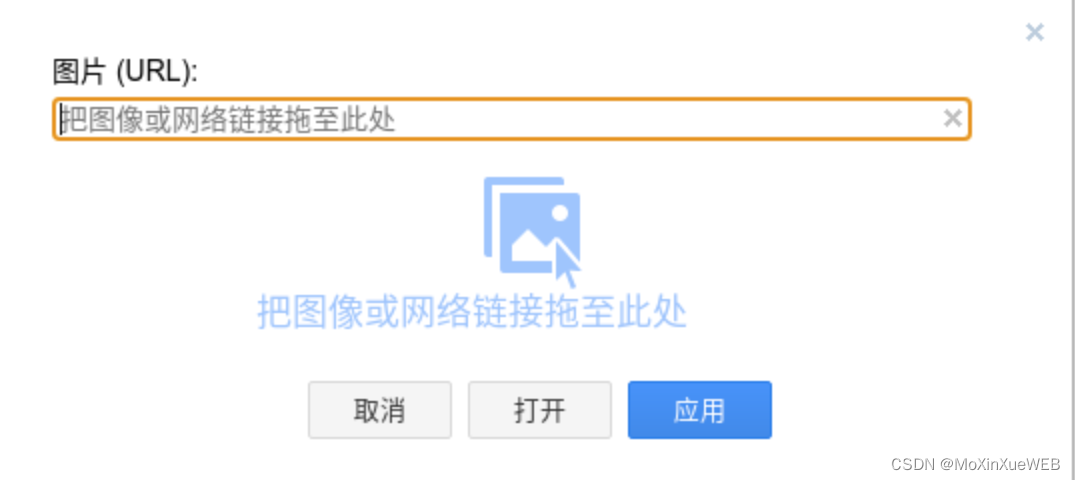

接着你可以通过打开按钮选择自己本地的图片，或者通过网上图片的url直接载入进来。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-h9m1QT0J-1652341425143)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512143035774.png)]$

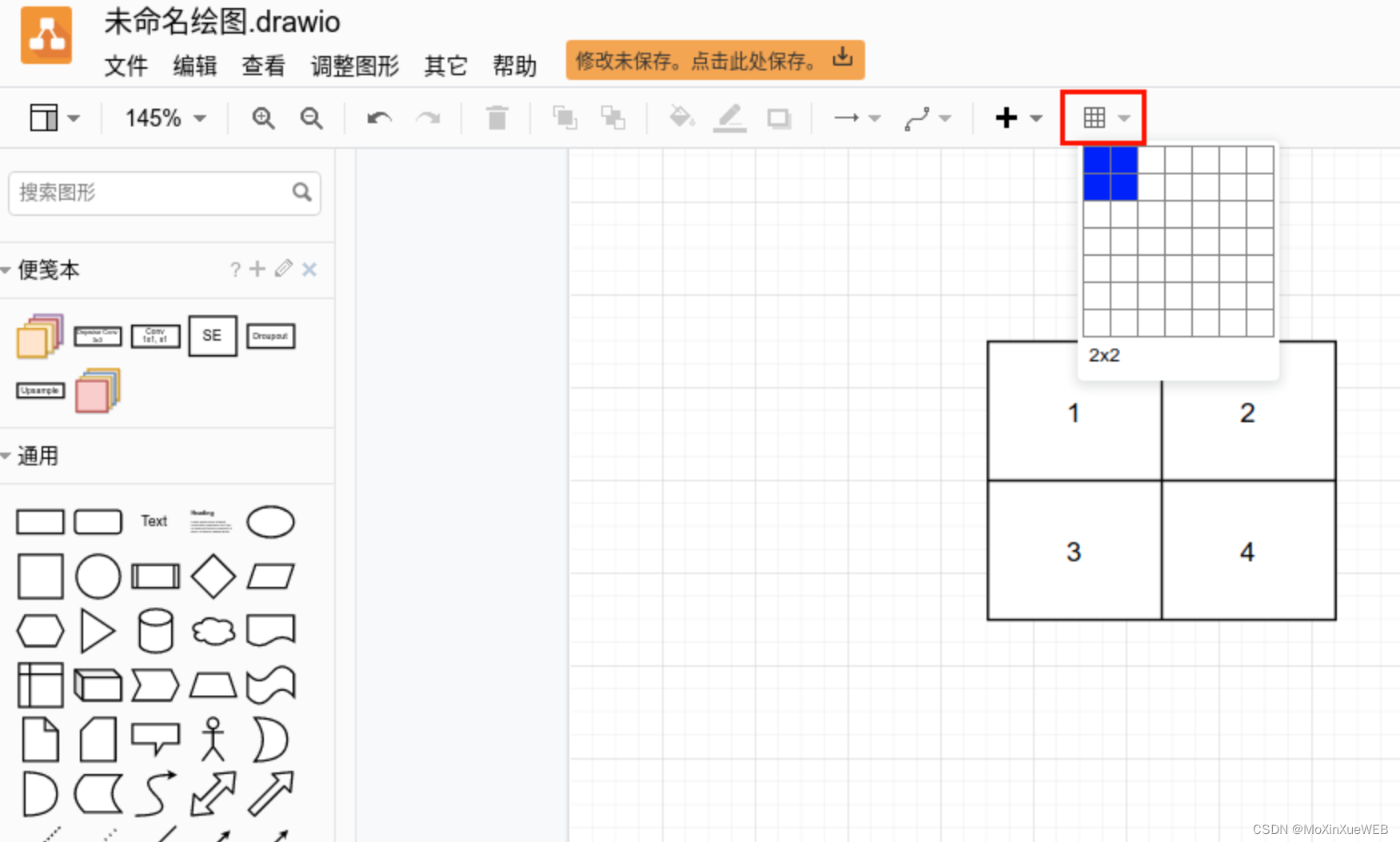

添加表格 $[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-M6M161ZL-1652341425144)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512145223427.png)]$

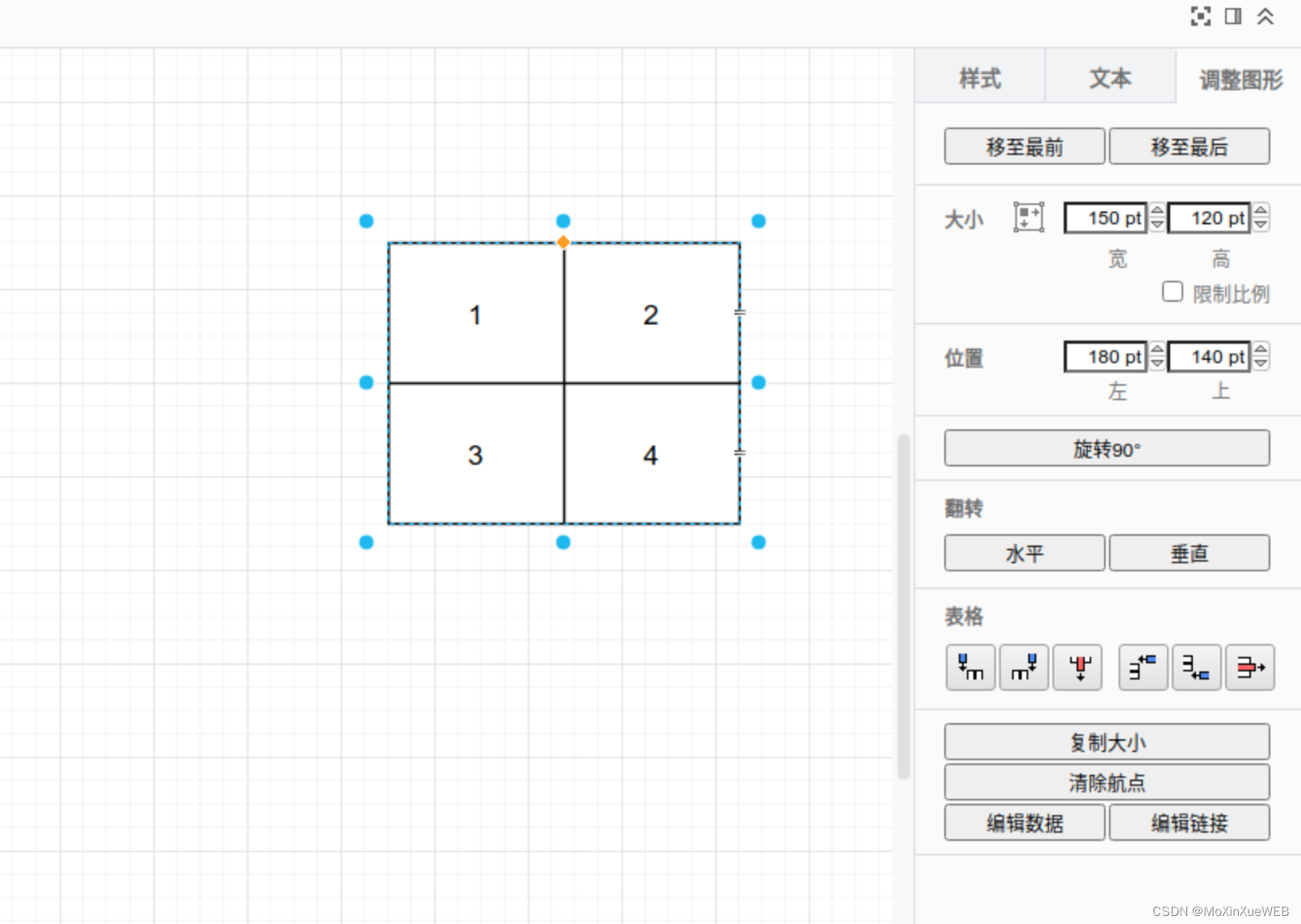

选中表格，在右侧的调整图形中可以调整表格的大小、位置等属性。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Qj9Keg8c-1652341425144)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512145304505.png)]$

自由绘图

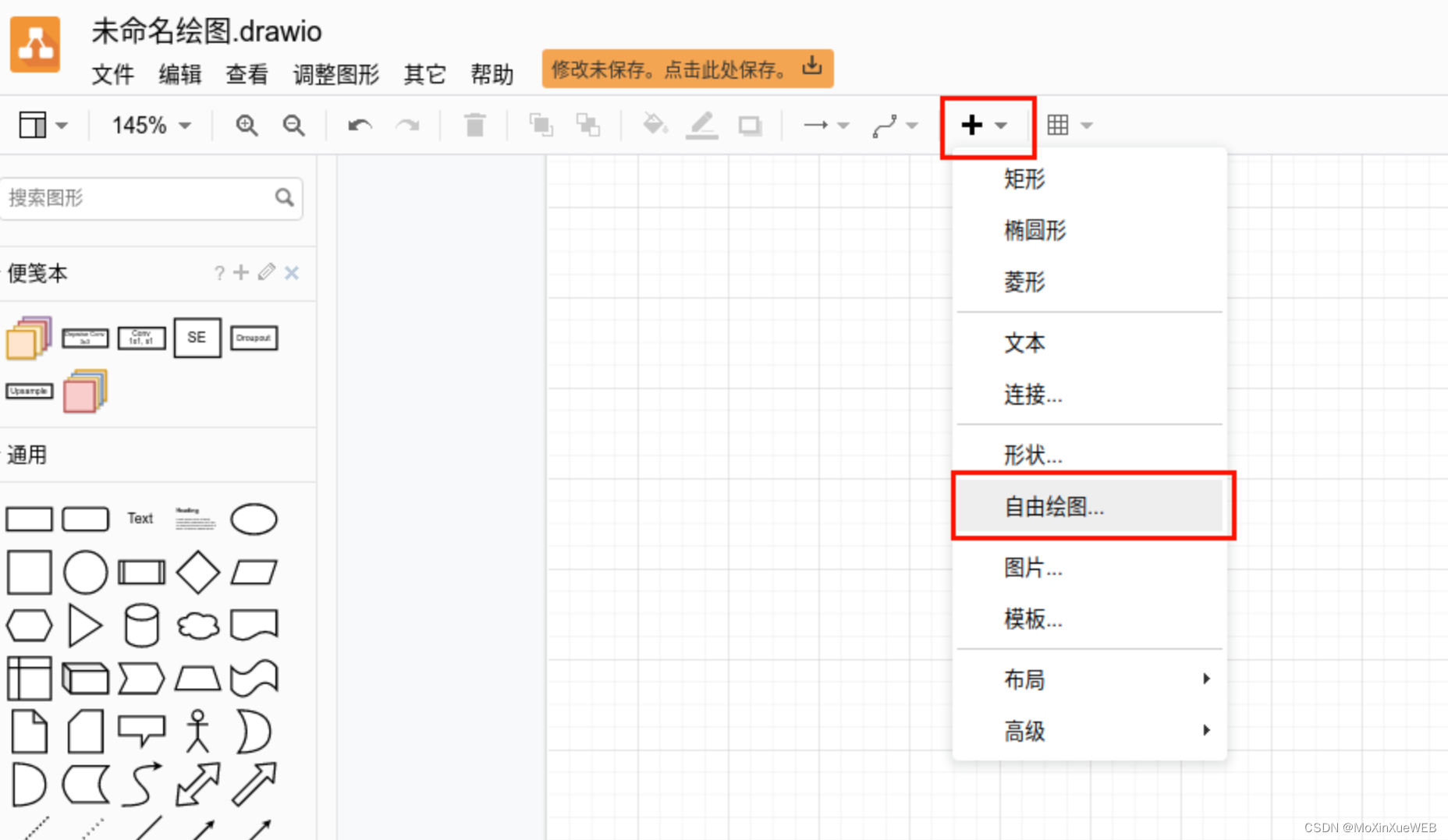

有时一些特殊的图案软件中并没有提供，这时可以使用自由绘图功能自己去绘制。点击上方的加号，再点击自由绘图，会弹出一个自由绘图窗口。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-NENtJiT0-1652341425144)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512145403439.png)]$

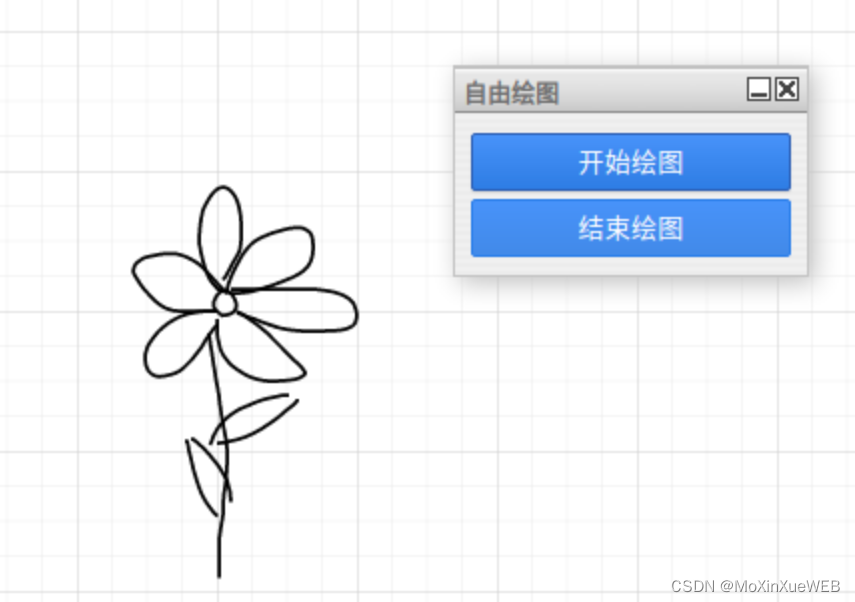

点击开始绘图按钮就可以自己用鼠标随便绘制，绘制完后点击结束绘图按钮，刚刚绘制好的图案就会变成一个元素随意使用。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-btZ2htfT-1652341425145)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512145434916.png)]$

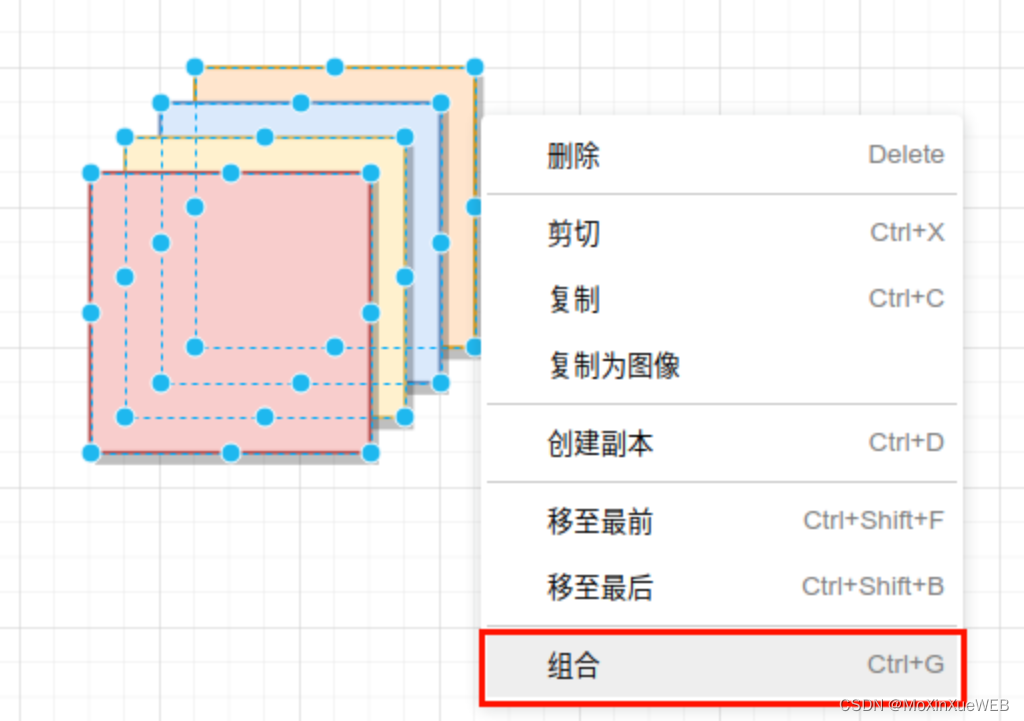

组合元素

同时选中多个元素，在元素上点击鼠标反键，再点击组合即可组合成一个元素。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-4XIyT4gz-1652341425145)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512152244773.png)]$

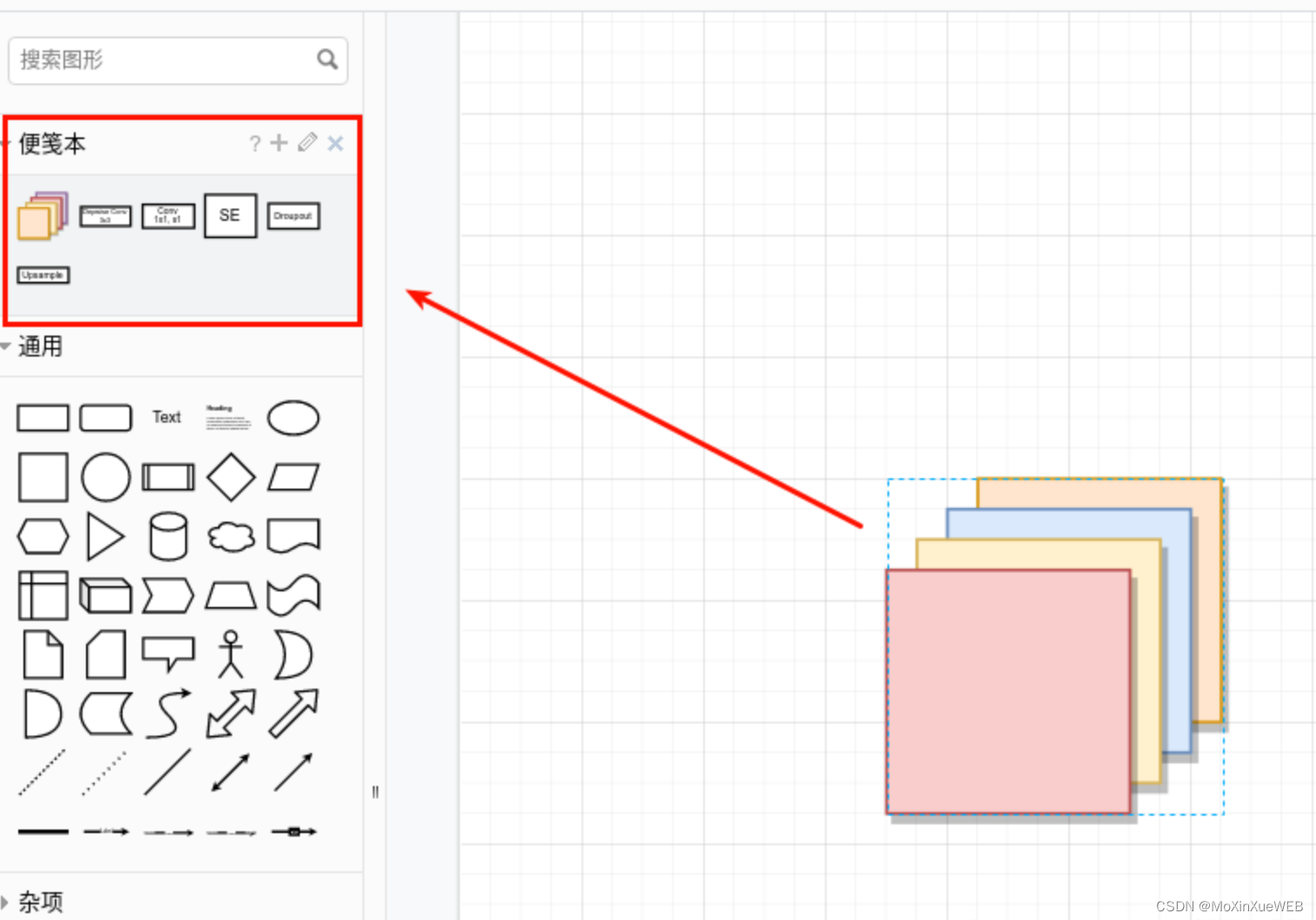

保存元素模板

有时一些元素（可能是你自己组合设计的新元素）经常被用到，我们可以将其保存成一个模板方便下次使用。如下图所示，将需要保存的元素用鼠标拖至左侧的 便筏本 中，这样以后都可以使用到。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-A5Fb3qtd-1652341425145)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512152341366.png)]$

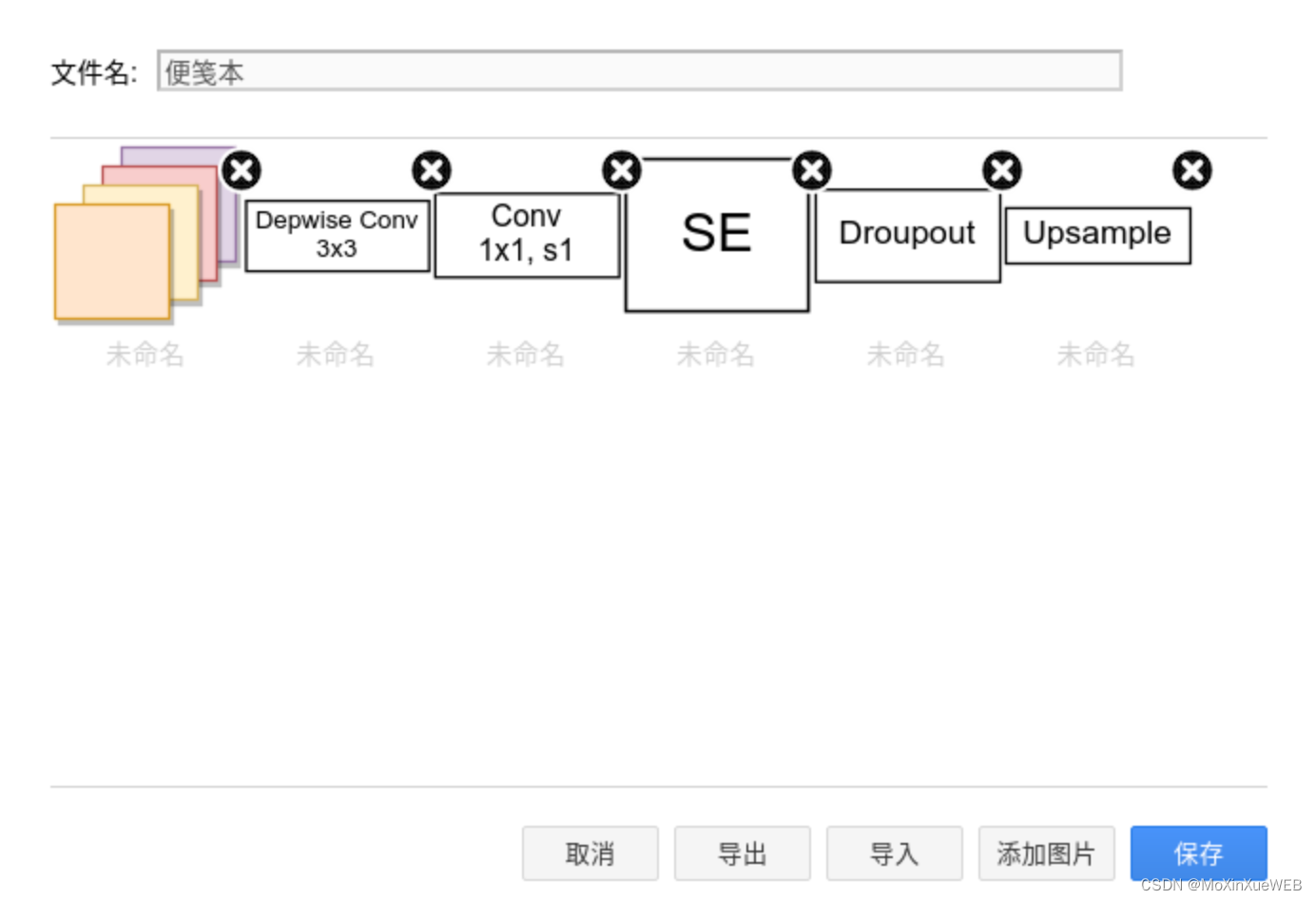

点击便筏本的铅笔符号可以编辑管理自己的便筏本。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-9gkJGko5-1652341425146)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512152406190.png)]$

导出图片

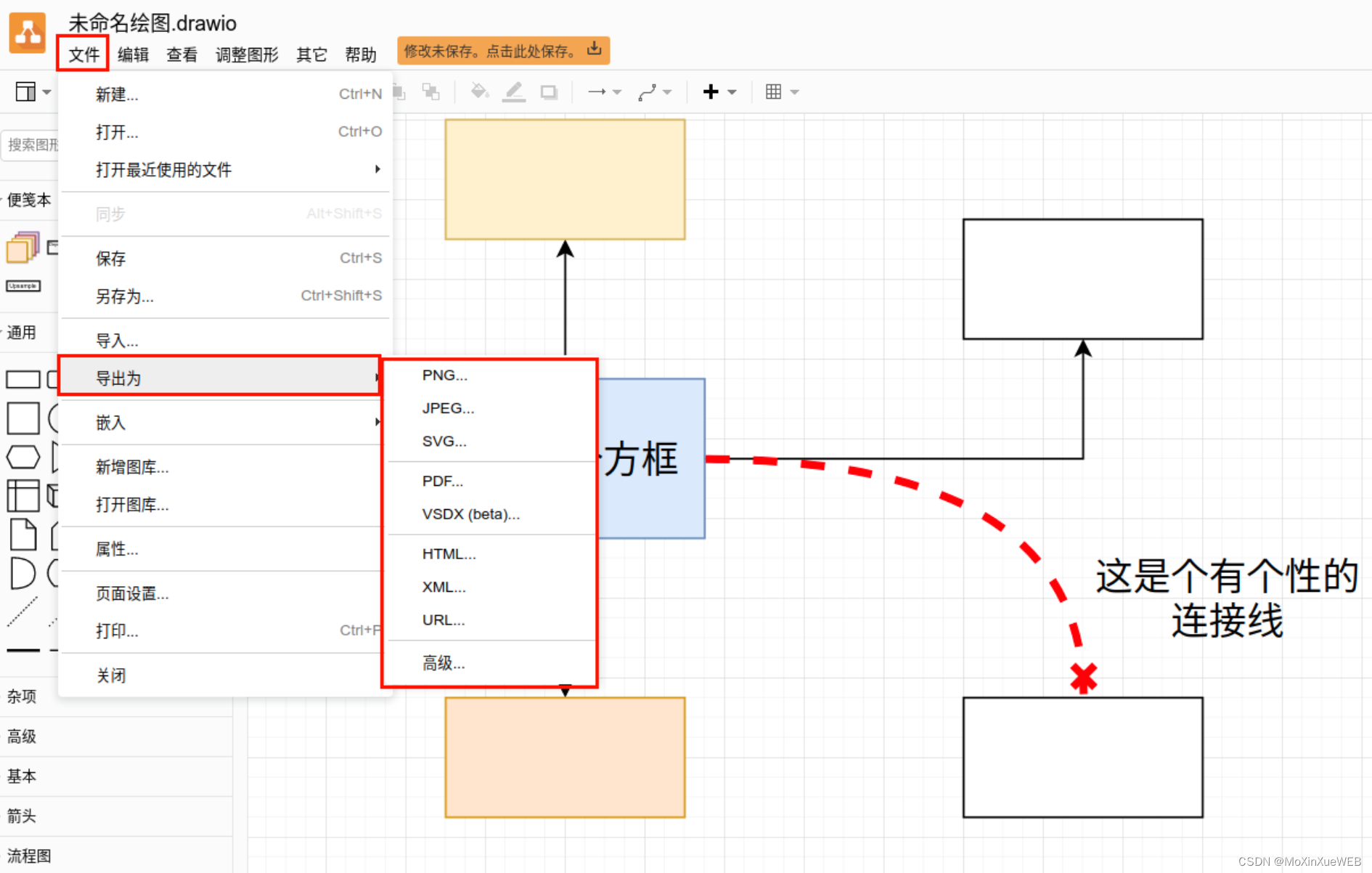

在左上角点击文件 -> 导出为 将绘图文件导出成指定格式，一般为了方便使用会导出成PNG或者JPEG格式等。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cuL9belA-1652341425146)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512152528809.png)]$
**eg：**将图片保存成PNG格式的图片，软件会提示是否要透明背景、阴影、网格等。这时候，会有个 边框宽度 参数，它代表输出图像时是否需要在图片边缘增加一些空白边缘（默认是0）如果需要可以自己设置。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-giOD3ULP-1652341425146)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512152628287.png)]$

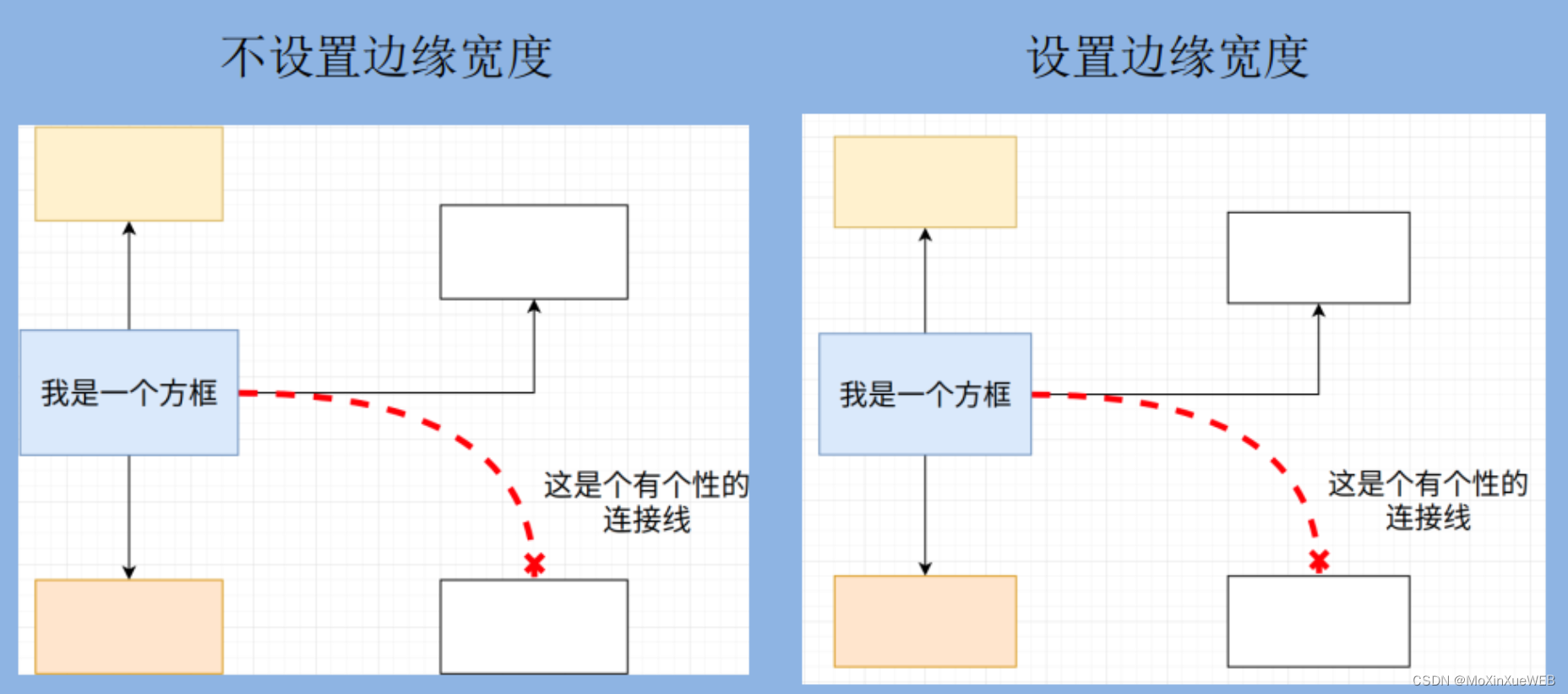

对比下设置和不设置边缘宽度的区别。
$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-aUeKsAGc-1652341425147)(C:\Users\huawei\AppData\Roaming\Typora\typora-user-images\image-20220512152731889.png)]$
本文了解学习并转载于：太阳花的小绿豆
