STM32F407搭配SD NAND（嵌入式SD卡） 不断电初始化失效解决方法

在嵌入式系统设计中，将STM32F407微控制器与SD NAND闪存技术相结合，可以打造出高效的存储系统。但若在集成过程中遇到非断电条件下的初始化失败问题，可能会影响整个系统的性能和数据安全。

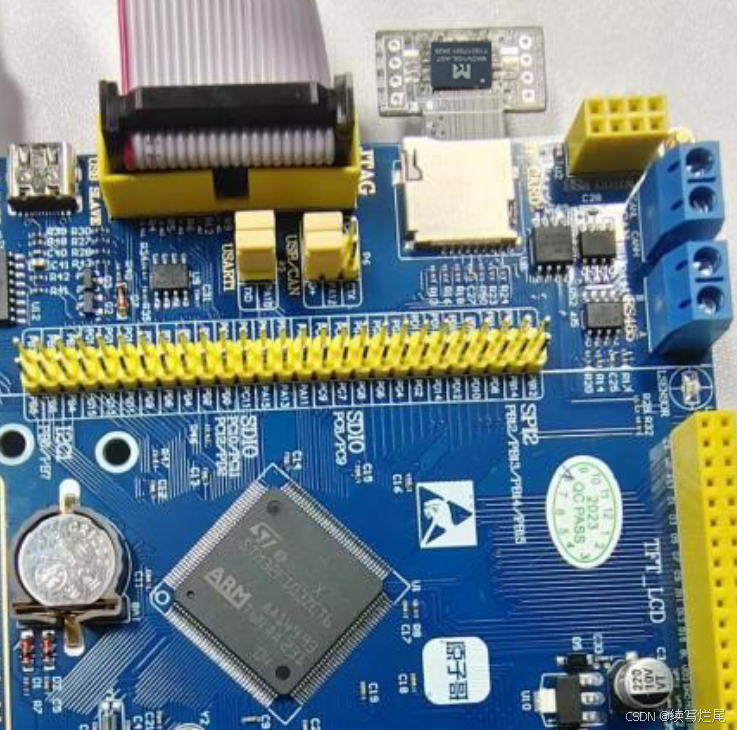

STM32F407MCU 搭配 米客方德SD NAND型号MKDV4GCL-ABB方案：

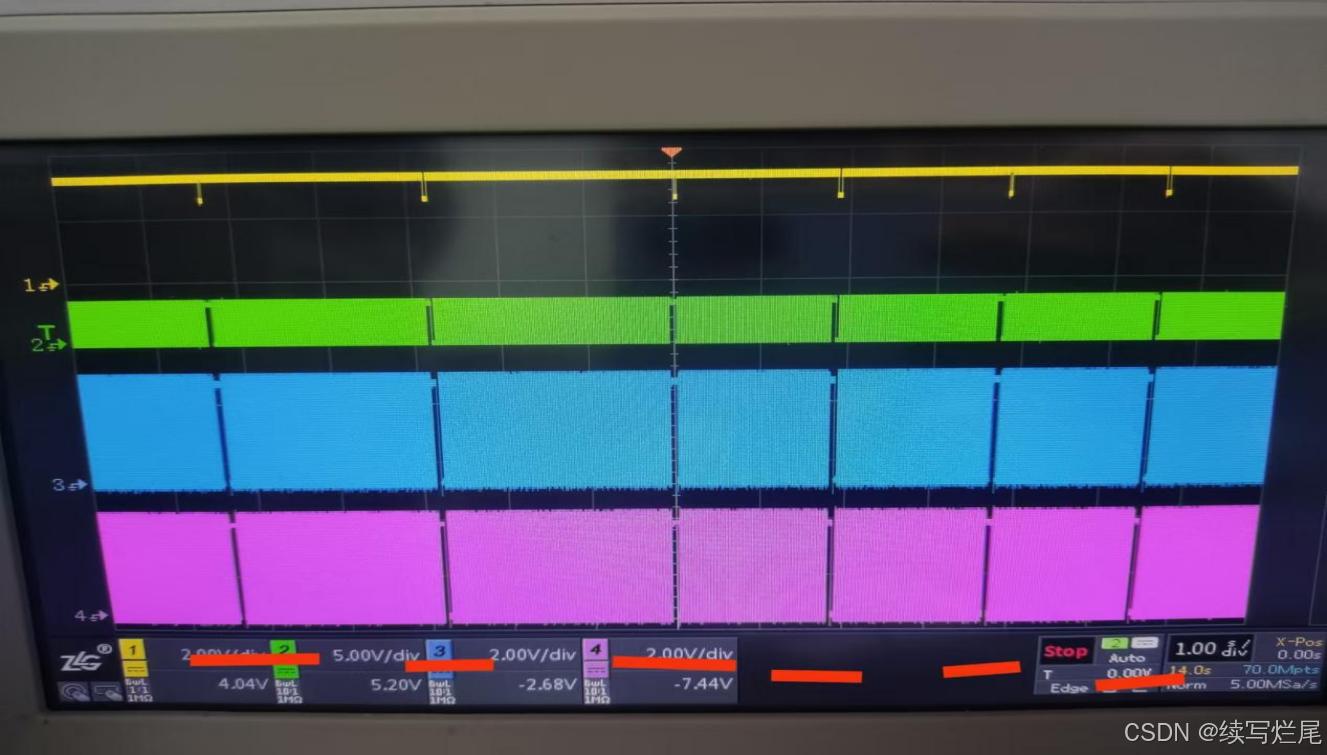

初始化失效如下图：

黄色：miso

绿色：mosi

蓝色：clk

紫色：片选

从图中看问题：

1. MISO（主输入从输出）：MISO信号是SD卡的响应信号没出来。在初始化过程中，SD卡在MISO线上发送特定的响应码。检查不到响应码。
2. 片选信号（CS），片选信号应该在初始化过程中正确地拉低。检查CS信号没有在正确的时间点被拉低，以激活SD卡。

解问题方法:

1,在SD卡上电后，先向SD卡发送至少74个时钟周期，以完成SD卡的自身检查和初始化，进入IDLE状态。CS和MOSI引脚必须保持高电平

2,在发送CMD0命令（0x40）复位SD卡时，需要拉低CS信号

3,发送完CMD0命令后，等待SD卡返回响应数据，然后等待8个时钟周期再拉高CS信号

4,在后续的CMD8、CMD55和ACMD41命令中，每次发送命令前都需要拉低CS信号，命令发送完成后等待响应数据，然后等待8个时钟周期再拉高CS信号.

5,CS信号应该在以下时间点拉低：

发送CMD0命令前。

发送CMD8命令前。

发送CMD55命令前。

发送ACMD41命令前。

发送CMD24写操作命令前。

发送CMD17读操作命令前

SD卡不能一直读写状态的条件下操作：

错开SD卡读写时间，MCU再做复位，软件时序修改SD卡停止读写完后，MCU再做复位操作。

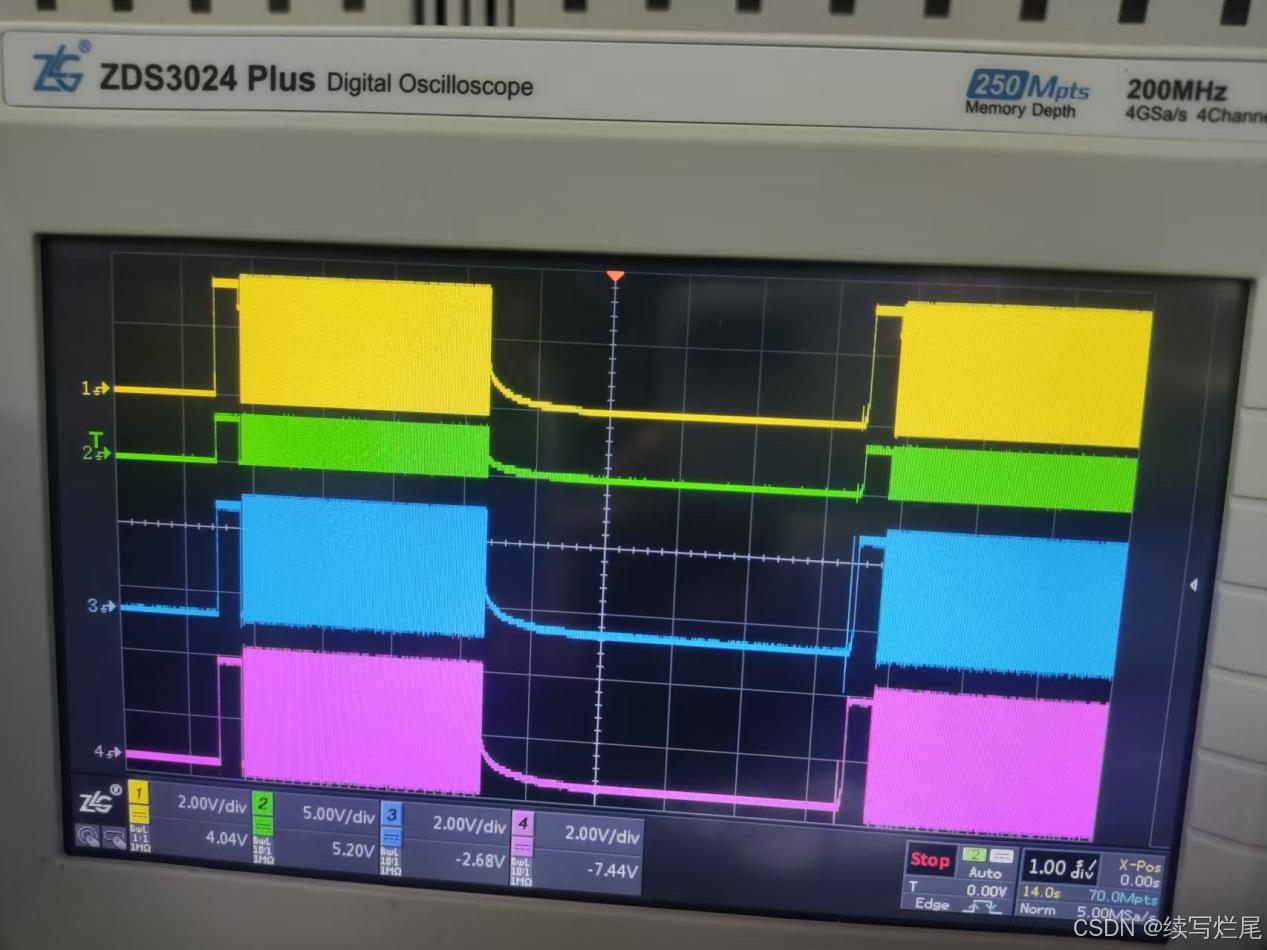

正常图如下：

STM32F407 MCU与SD NAND的结合适用于工业控制、智能监控、医疗设备和智能家居等应用场景，为这些领域提供了高效、可靠的数据存储和处理能力。
