VS+QT中使用多媒体定时器+qcustomplot绘制动态曲线
VS2017+QT5.9.2中使用多媒体定时器+qcustomplot绘制动态曲线
VS2017+QT5.9.2中使用多媒体定时器+qcustomplot绘制动态曲线，从环境搭建到程序打包发布的一个相对完整的流程。定时器的精度实际没有测试，按我参考的博主的说法应该是ms级别的，我实际使用的时候是定时2ms。
也是初学QT的小白，下面的操作可能也不是很规范。都是按实际操作经验总结瞎掰出来，最后应该还是能用吧。
1. VS2017+QT5.9.2的配置
对于VS+QT的环境配置网上相关的教程比较多，这里就不再赘述。

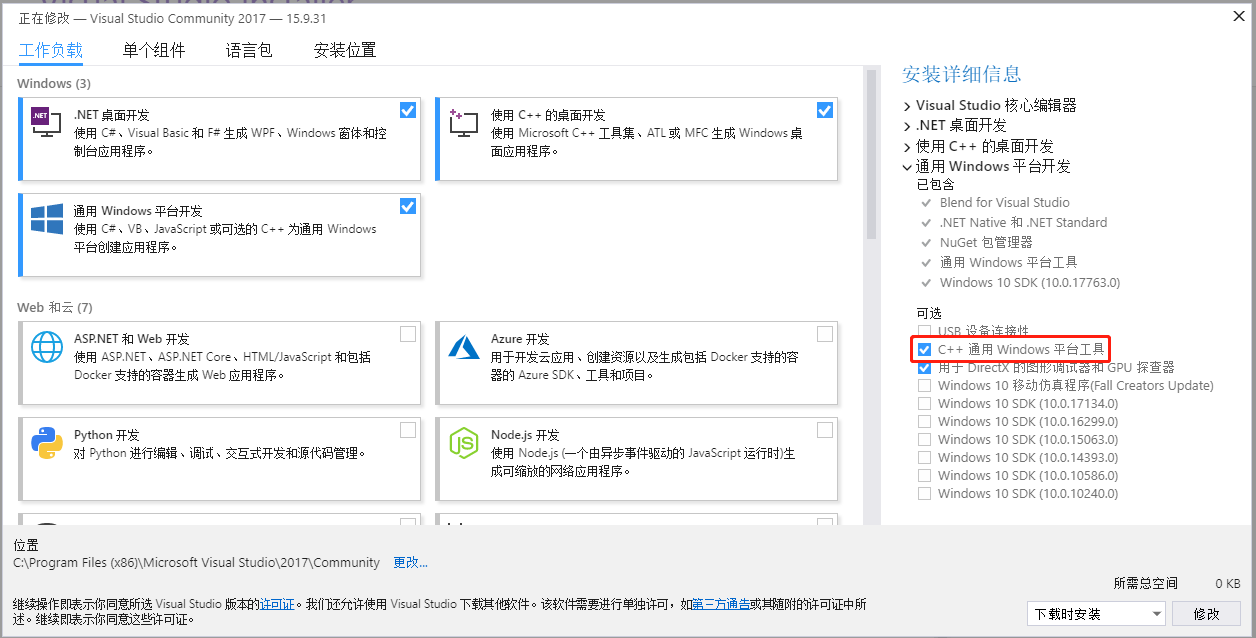

对于这一部分，我也没用参考什么教程，就直接无脑安装，先安装QT5.9.2，好像是全部勾选（但可能有点组件并不需要），最终大小为12G左右；然后在安装VS2017社区版，我安装的时候也是无脑选择前面三个组件，或许QT开发不需要这么多，需要注意的是C++通用windows平台工具是必要的，默认似乎不会勾选这个选项，然后等待它安装成功，大概有20G吧。

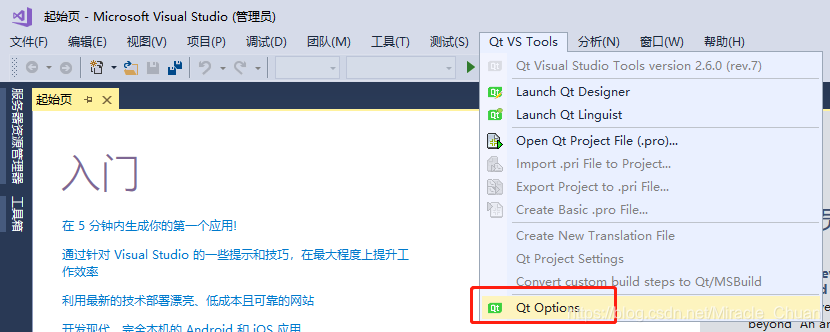

然后在VS中配置QT环境，在 工具>扩展和更新>联机 中搜索QT，然后就可以看见QT Visual Studio Tools，点击下载即可，然后关闭VS2017后会弹出一个更新界面，点击 修改 就安装成功了，重新打开VS2017，界面的选项栏就会多一个 QT VS Tools 的选项，点击该选项，点击 Qt Options，在其中添加安装QT的路径对应的编译器。

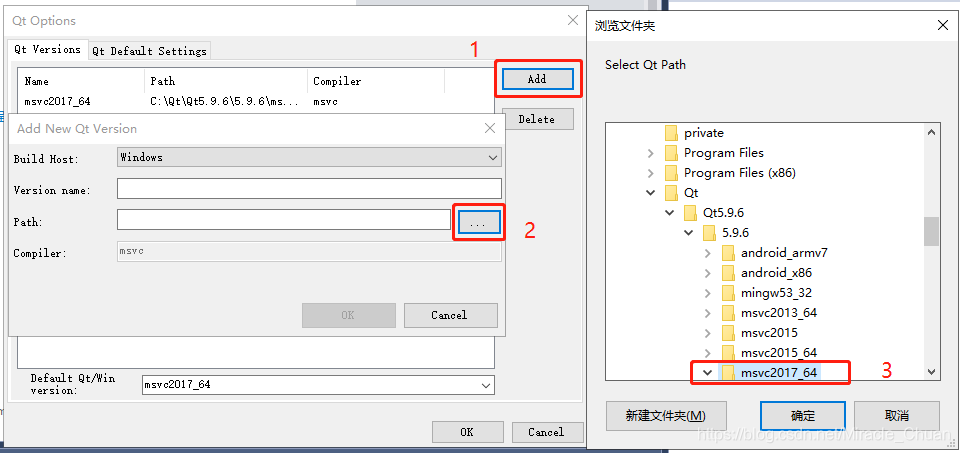

我对应是这样的路径 C:\Qt\Qt5.9.6\5.9.6\msvc2017_64，然后点击确定就基本完成了。
2. QT工程的创建

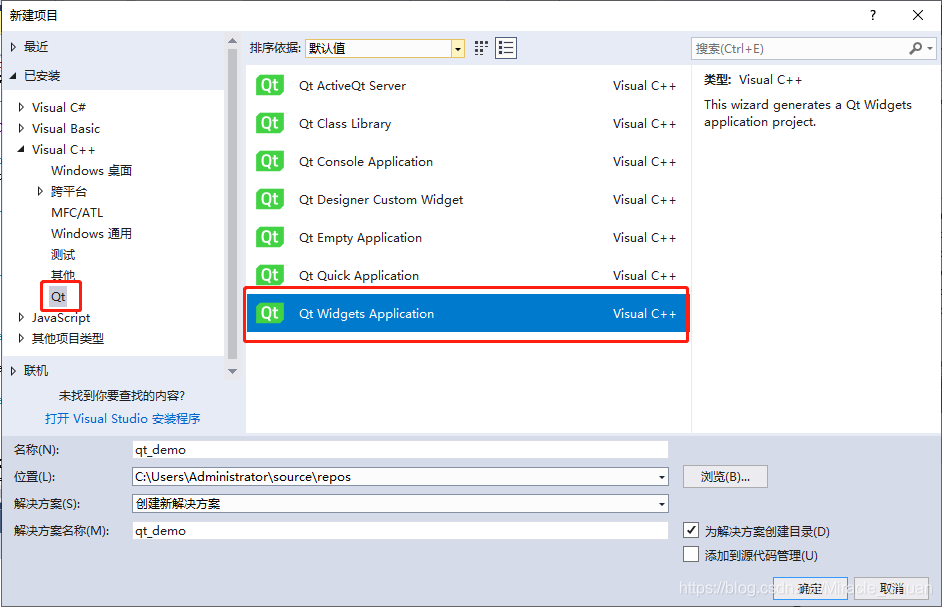

在配置好环境后，在VS2017中新建项目时，就会在 Visual C++ 中多出一个 QT 的选项。

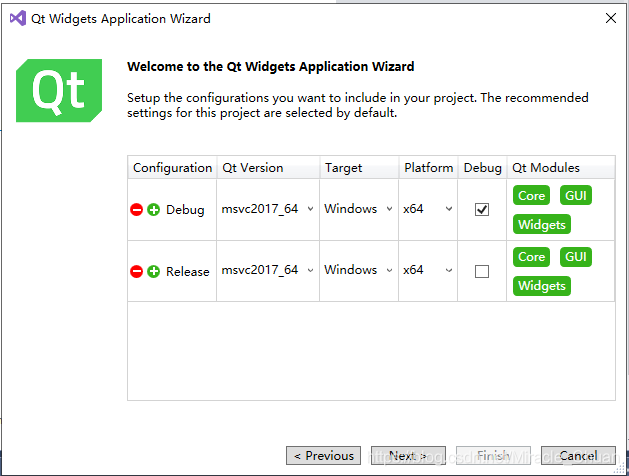

我们选择QT的窗体程序，命名为qt_demo，新建工程。之后还会弹出一些关于QT基本设置的窗体选项，主要在于下面这个选项配置。
我们选择debug，然后 QT Version 就现在之前配置的 msvc2017_64，然后对于Qt Modules 默认会帮你选上三个必要的module，点击那个表格框，就会弹出全部的选项。
对于我需要实现的动态绘图功能，QT官方有一个 Charts 的库，但是用过后感觉很一般吧，点数多的时候，刷新频率就不能太快，论坛上面说似乎只有50hz吧。所以这里没有勾选它。然后一路 Next Finish，QT工程就创建完毕了。

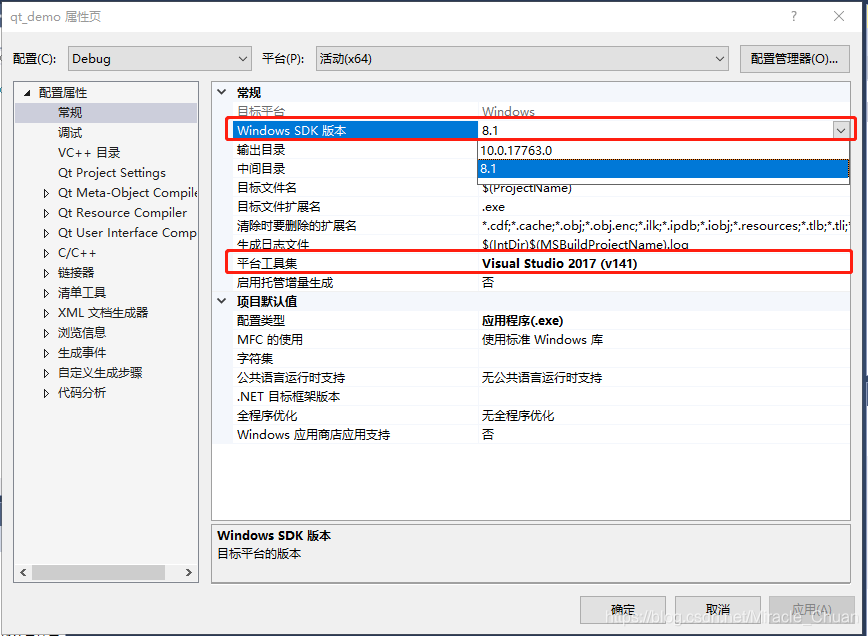

最后，需要留意的是工程对应的SDK版本，在项目上 右键>属性>配置属性>常规 中查看，SDK版本需要换为 SDK10。（另外，由于我电脑里面同时装了VS2013和VS2017，所以在平台工具集会默认选择2013，需要自己手动换成2017）。
3. 导入多媒体定时器和qcustomplot
3.1 多媒体定时器
由于甲方的需要，我需要一个大概2ms的定时器，虽然QT里面自带定时器控件，但是定时精度似乎只有20ms，然后解决方案是调用Windows的多媒体定时器来达到ms精度的定时功能。我参考这位博主的方法，十分感谢这位博主：
Qt之高精度多媒体定时器：https://blog.youkuaiyun.com/iliukunpeng/article/details/79211201
直接根据这个博文，建立相应的头文件和源文件，我命名为了performancetimer，将它们放入项目文件夹中，然后将它们添加到项目中即可。
经过个人的实践，在纯QT环境中，可以直接使用，但是需要在工程对应的 .pro 文件中添加 LIBS += -lwinmm ，添加这个库才可以编译成功使用。
LIBS += -lwinmm
在VS+QT的环境中，上述博文中头文件中的
friend WINAPI void CALLBACK PeriodCycle(uint,uint,DWORD_PTR,DWORD_PTR,DWORD_PTR);
// 需要替换为
friend void WINAPI CALLBACK PeriodCycle(uint,uint,DWORD_PTR,DWORD_PTR,DWORD_PTR);
然后在项目的头文件中需要添加 #pragma comment(lib,“Winmm.lib”)，来添加对应的库。就可以正常使用了。
// qt_demo.h中
#include "performancetimer.h"
#pragma comment(lib,"Winmm.lib")
3.2 qcustomplot
对于QT中动态绘图的功能，即我想要的示波器功能不像NI的一些仪器仪表软件封装的那么方便，QT中自带的绘图库QCharts确实不太行（也可能是我不太会使用），然后我选择了第三方绘图库QCustomplot，它的使用和配置都比较方便而且性能也能达到我的需求。

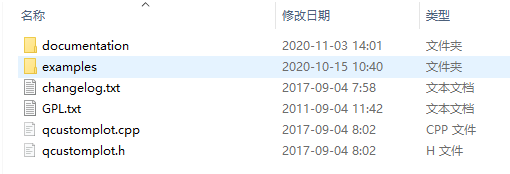

对于qcustomplot的基本配置网上有很多教程，这里不再赘述。不能说毫无难度，但可以说是非常简单。只需要去qcustomplot官网下载压缩包。好像里面就这么点东西。。。
然后将qcustomplot.h和qcustomplot.cpp放入工程文件夹，在将它们添加到工程中，然后还需要添加一个库，在项目上 右键>属性>链接器>输入>附加依赖项 中添加“Qt5PrintSupportd.lib”，然后对应 release 里面是“Qt5PrintSupport.lib”，这里可以顺手添加，不然以后发布程序的时候，忘记这茬事就很尴尬了。。。然后就可以用啦。

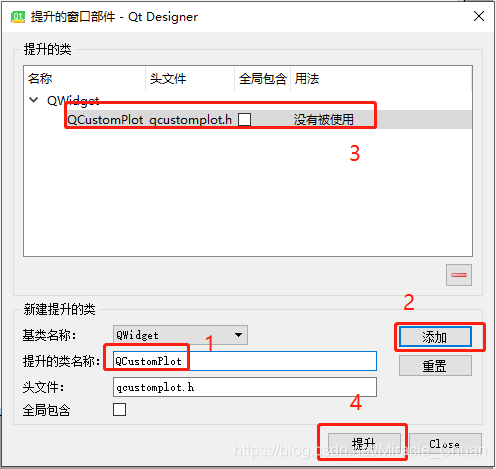

我们小试一波，打开QT界面文件（qt_demo.ui），然后在主界面中拖入一个Widget控件，缩放到合适的大小，点击 右键>提升为…，然后出现如下界面，然后在 提升类的名称：中输入 QCustomPlot（一定要注意大小写哈，不然会很尴尬的，，），点击 添加，然后选中刚刚添加的类，点击 提升。

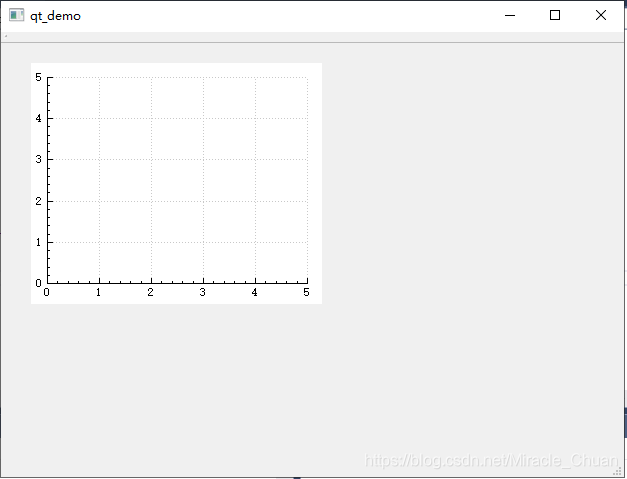

在保存ui文件后，在debug下点击运行，就会出现如下效果了。
在纯QT环境中，操作也类似，就是对于 printsupport 库的添加方式不太一样，只需要在.pro文件中添加：
QT += printsupport
4. 动态绘图

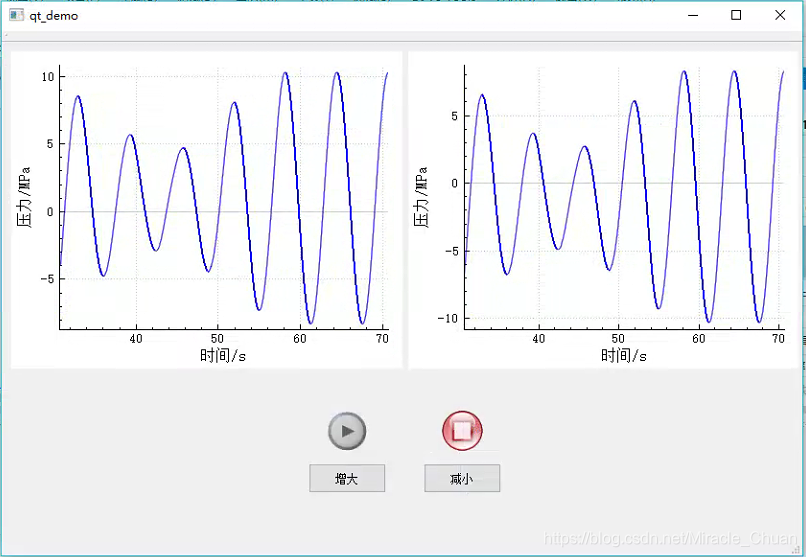

对于动态绘图，我的思路就很简单，就是创建两个定时器，一个用于往向量中更新数据，我设置了2ms一次；一个用于刷新绘图，包括更新坐标轴和更新曲线，我设置了100ms一次。然后我在界面中放置了两个示波器，都绘制一个简单的正弦函数，也放置了一些按钮，用了开启和停止定时器，增大和缩小正弦波幅值。最后运行结果大概是这个样子的。
我就直接上代码了，主要是qt_demo.h和qt_demo.cpp文件，关键的地方也做了一些必要的注释；剩下就是ui文件，按上图自己搭建就好。然后整个工程文件的下载链接在文末，跳转自行下载哈。
qt_demo.h
#pragma once
#include <QtWidgets/QMainWindow>
#include "ui_qt_demo.h"
#include <qt_windows.h>
#include "performancetimer.h"
#pragma comment(lib,"Winmm.lib")
class qt_demo : public QMainWindow
{
Q_OBJECT
public:
qt_demo(QWidget *parent = Q_NULLPTR);
private:
Ui::qt_demoClass ui;
PerformanceTimer* timer_chart;
PerformanceTimer* timer_data;
private slots:
void on_pushButton_clicked(); // 点击启动绘图
void on_pushButton_2_clicked(); // 点击停止绘图
void on_pushButton_3_clicked(); // 点击增大正弦函数幅值
void on_pushButton_4_clicked(); // 点击减小正弦函数幅值
void handleTimeout_chart(); // 绘图的定时回调函数
void handleTimeout_data(); // 控制的定时回调函数
};
qt_demo.cpp
#include "qt_demo.h"
#include "qcustomplot.h"
int timer_interval = 2; // 数据添加定时器的定时间隔，2ms
float timer_interval_f = timer_interval / 1000.0;
int timer_interval_chart = 100; // 绘图定时器的定时间隔，100ms
QVector<double> data_x1, data_y1, data_x2, data_y2;
int axisTime = 40; // 横坐标显示时间长度
int dataSzie = axisTime * 1000 / timer_interval; // 图标显示点的个数
int flag_axis = 0; // 是否更新坐标轴的标志位
int counter = 0; // 数据添加时间的计数器
int counter_chart = 0; // 绘图计数器
float F = 1.0;
qt_demo::qt_demo(QWidget *parent)
: QMainWindow(parent)
{
ui.setupUi(this);
QFont font, font_tick;
font.setPointSize(12);
font.setWeight(50);
font_tick.setPointSize(10);
// 初始化绘图界面
ui.widget_1->addGraph(); // 加入一条曲线
ui.widget_1->yAxis->setRange(0, 10); // 设置横纵坐标轴范围
ui.widget_1->xAxis->setRange(0, axisTime);
ui.widget_1->xAxis->setLabel(QStringLiteral("时间/s")); // 设置横纵坐标轴标签
ui.widget_1->yAxis->setLabel(QStringLiteral("压力/MPa"));
ui.widget_1->xAxis->setLabelFont(font);
ui.widget_1->xAxis->setTickLabelFont(font_tick);
ui.widget_1->yAxis->setLabelFont(font);
ui.widget_1->yAxis->setTickLabelFont(font_tick);
ui.widget_2->addGraph();
ui.widget_2->yAxis->setRange(0, 10);
ui.widget_2->xAxis->setRange(0, axisTime);
ui.widget_2->xAxis->setLabel(QStringLiteral("时间/s"));
ui.widget_2->yAxis->setLabel(QStringLiteral("压力/MPa"));
ui.widget_2->xAxis->setLabelFont(font);
ui.widget_2->xAxis->setTickLabelFont(font_tick);
ui.widget_2->yAxis->setLabelFont(font);
ui.widget_2->yAxis->setTickLabelFont(font_tick);
// 给开始和停止按钮贴图
QIcon ico("./picture/start.png");
ui.pushButton->setIcon(ico);
ui.pushButton->setIconSize(QSize(50, 50));
ui.pushButton->setFlat(true);
QIcon ico_stop("./picture/stop.png");
ui.pushButton_2->setIcon(ico_stop);
ui.pushButton_2->setIconSize(QSize(50, 50));
ui.pushButton_2->setFlat(true);
// 创建多媒体定时器
timer_chart = new PerformanceTimer(this);
connect(timer_chart, SIGNAL(timeout()), this, SLOT(handleTimeout_chart())); // 绑定槽函数
timer_data = new PerformanceTimer(this);
connect(timer_data, SIGNAL(timeout()), this, SLOT(handleTimeout_data()));
}
void qt_demo::on_pushButton_clicked()
{
timer_data->start(timer_interval);
timer_chart->start(timer_interval_chart);
ui.pushButton->setEnabled(false);
}
void qt_demo::on_pushButton_2_clicked()
{
timer_data->stop();
timer_chart->stop();
ui.pushButton->setEnabled(true);
}
void qt_demo::on_pushButton_3_clicked()
{
F = F + 0.1;
}
void qt_demo::on_pushButton_4_clicked()
{
F = F - 0.1;
}
void qt_demo::handleTimeout_data()
{
float y1, y2;
float T;
T = timer_interval_f * counter;
y1 = F * sin(T) + 1;
y2 = F * sin(T) - 1;
// 添加新的数据进入数据向量
data_x1.append(T);
data_y1.append(y1);
data_x2.append(T);
data_y2.append(y2);
// 移除不在显示范围的数据
if (data_x1.size() > dataSzie)
{
data_x1.pop_front();
data_y1.pop_front();
data_x2.pop_front();
data_y2.pop_front();
flag_axis = 1;
}
counter++;
}
void qt_demo::handleTimeout_chart()
{
float axis_min;
float axis_max;
float y_max, y_min;
// 自动按照y值最大值、最小值更新y轴范围
y_max = (*(std::max_element(std::begin(data_y1), std::end(data_y1))));
y_max = y_max>0 ? y_max*1.05 : y_max*0.95;
y_min = (*(std::min_element(std::begin(data_y1), std::end(data_y1))));
y_min = y_min>0 ? y_min*0.95 : y_min*1.05;
ui.widget_1->yAxis->setRange(y_min, y_max);
y_max = (*(std::max_element(std::begin(data_y2), std::end(data_y2))));
y_max = y_max > 0 ? y_max * 1.05 : y_max * 0.95;
y_min = (*(std::min_element(std::begin(data_y2), std::end(data_y2))));
y_min = y_min > 0 ? y_min * 0.95 : y_min * 1.05;
ui.widget_2->yAxis->setRange(y_min, y_max);
// 更新x轴范围
if (flag_axis == 1)
{
axis_min = counter_chart * timer_interval_chart / 1000.0 - axisTime;
axis_max = counter_chart * timer_interval_chart / 1000.0;
ui.widget_1->xAxis->setRange(axis_min, axis_max);
ui.widget_2->xAxis->setRange(axis_min, axis_max);
}
// 刷新图表
ui.widget_1->graph(0)->setData(data_x1, data_y1);
ui.widget_1->replot();
ui.widget_2->graph(0)->setData(data_x2, data_y2);
ui.widget_2->replot();
counter_chart++;
}
5. 程序的打包发布
对于VS+QT的程序的打包发布网上也有许多教程，可以参考这个博文：
VS+Qt应用开发-发布Release程序打包发布：https://blog.youkuaiyun.com/qq_36170958/article/details/108717691
1、首先把原先的程序使用 release 进行编译，注意！！！原先在debug中添加的库也需要在release里面添加一遍，这个demo里面就只有“Qt5PrintSupport.lib”了。其实使用debug发布也是可以的，可以参考这个博文：vs 项目发布Debug和Release区别。
2、打开cmd，进入Qt安装目录下对应编译器的bin文件路径，我的是 C:\Qt\Qt5.9.2\5.9.2\msvc2017_64\bin，
3、输入命令 windeployqt （工程的release路径），例如 windeployqt C:\Users\135\source\repos\qt_demo\x64\Release 回车，即生成成功了，然后工程的release路径中的.exe文件就可以双击运行了。
4、如果工程使用了一些额外的图片或者dll资源时，也需要把对应的资源复制到.exe所在的文件夹中。这个demo工程里面使用两个贴图，所以也需要将存放图片的picture文件夹复制到.exe文件夹中，不然图片无法正常显示。然后将这个文件夹压缩打包就算结束辽。
6. 相关资料
工程文件的百度云链接：https://pan.baidu.com/s/1aOUrMf93Lfouyl4twCLFcg
提取码：42ia
