射频微波功率合成电桥简略

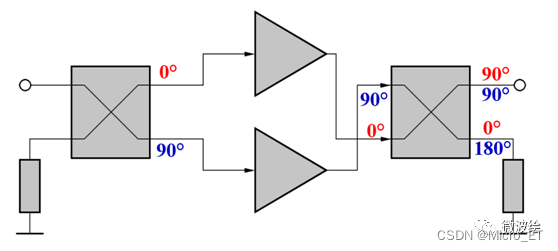

随着通信距离的增加，对射频功率放大器的输出功率也在不断提高，但单个功率管或模块的提升是有限的，这时就需要多个模块来进行功率合成以实现所需的功率，而能够实现功率合成的方式有空间合成、电路合成等，电桥是电路合成中较常用的一种方式，特别是在平衡放大器的工作模式中，通过使用电桥进行先功分再合成的设计，不仅可以实现功率合成，还可以提高输入端和输出端的驻波，增加端口的匹配性，电桥的合成条件是同幅同相，只有在同幅同相的前提下才能实现功率的合成增加一倍，即3dB，需要注意的是在输入端做分配使用的电桥与输出端做合成使用的电桥，要角度对应，即输入-90要对应输出-90，输入0要对应输出0，而输入口与0在一侧，合成输出与-90在一侧，如图（网络截图）。仅供参考！
