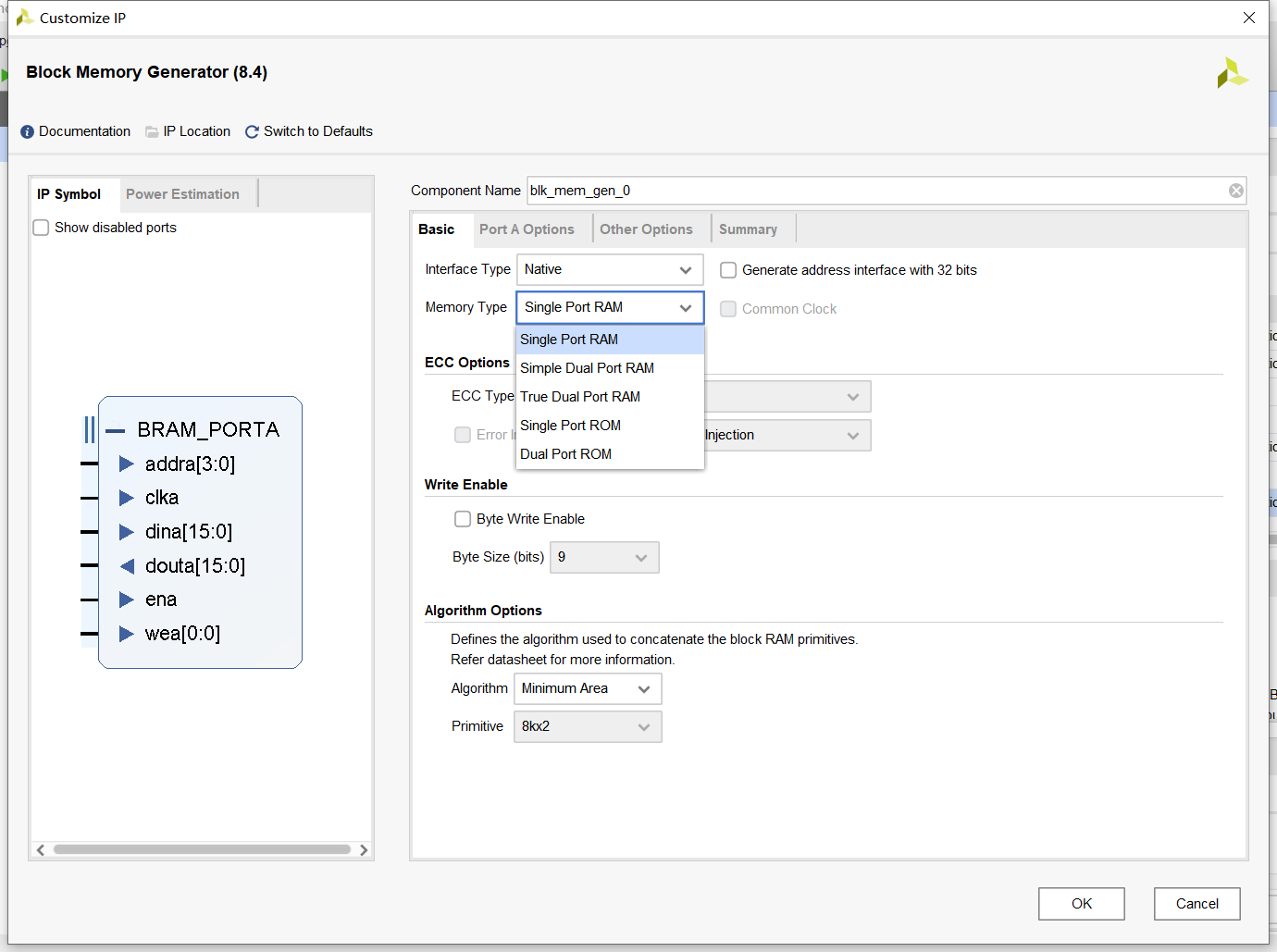

        打开 IP Catalog，搜索 Block Memory Generator，即可看到其 Memory Type 可分为 5 中，分别是单口 RAM（Single Port RAM）、伪双口 RAM（Simple Dual Port RAM）、真双口 RAM（True Dual Port RAM）、单口 ROM（Single Port ROM）、双口 ROM（Dual Port ROM）。

一、单口、伪双口、真双口 RAM 的区别

        单口 RAM 只有一个时钟（clka）（时钟上升沿到来时对数据进行写入或者读出）、一组输入输出数据线（dina & douta）、一组地址线（addra）、一个使能端（ena）（“ena == 1”时可进行读或写的操作，“ena == 0”时无法进行读或写的操作）、一个写使能端（we
