数字 IC 笔试面试必考点(12)静态时序分析 STA

本文深入探讨了静态时序分析(STA)在数字IC和FPGA设计中的重要性,阐述了STA的概念、原因、路径、优缺点,以及建立时间、保持时间的要求和裕量计算。同时,强调了在FPGA开发中如何利用STA提高系统运行速度。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

数字 IC 笔试面试必考点(12)静态时序分析 STA

版权所有,新芯设计,转载文章,请注来源

引言

        本文主要介绍了静态时序分析 STA。


🌏 一、静态时序分析的相关概念

  静态时序分析 STA(Static Timing Analysis)也称静态时序验证,是一种以与输入激励无关的方式进行的,其目的是通过遍历所有的传输路径,寻找所有的组合逻辑电路的最坏延迟情况(以及毛刺、时钟偏差等等),主要是通过检查建立时间和保持时间是否满足要求,而它们又是通过最大组合逻辑路径延迟和最小组合逻辑路径延迟的分析得到的。

  静态时序分析是 VLSI 设计中非常重要的一个环节,它能够验证设计在时序上的正确性,并决定设计是否能够在要求的工作频率下运行(在 VLSI 设计中,动态时序验证不仅有着难以承受的工作量和时间量,而且还难以保证足够的覆盖率,促使了时序分析技术从动态向静态迁移)。


🌏 二、静态时序分析的原因和路径

  两大静态时序分析原因:

  • 器件内延时:逻辑门、DFF 等等;

  • 互连线延时:导线、时钟等等。

  四大静态时序分析路径:

  • 寄存器到寄存器:Reg2Reg;

  • 寄存器到输出引脚:Reg2Pin;

  • 输入引脚到寄存器:Pin2Reg;

  • 输入引脚到输出引脚:Pin2Pin。

  其中,最关心的依旧是数据信号和时钟上升沿之间的建立时间和保持时间的关系(不同的 FPGA 厂家的器件时序参数各有不同,同时也是固定的数值)。


🌏 三、静态时序分析的优点和缺点

  静态时序分析的优点:

  • 执行速度快;

  • 不需要测试向量;

  • 测试覆盖率可以近乎达到 100%;

  • 能够完成动态仿真所不能实现的复杂分析。

  静态时序分析的缺点:

  • 不能验证设计的功能;

  • 只能验证同步时序电路的时序特性,如果设计中含有较多的异步电路,则应该通过门级动态仿真来验证;

  • 不能自动识别设计中的特殊路径,如多周期路径(Multi-Cycle Path)、非正常路径(False Path)、多时钟分配(Multiple Path)等等。


🌏 四、建立时间、保持时间在静态时序分析中的要求

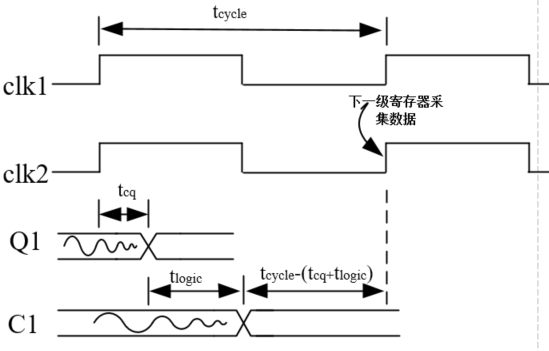

  建立时间、保持时间在静态时序分析中的要求(这里不考虑时钟偏差与时钟抖动):时钟周期应该大于寄存器最大传播延时(从 D 触发器的输入数据被时钟打入到 D 触发器,到数据到达 D 触发器输出端的延迟时间)、组合逻辑最大延时与目标寄存器(D 触发器)建立时间之和:Tcycle >= Tcq + Tlogic + Tsu。目标寄存器保持时间应该小于寄存器污染延时与组合逻辑污染延时之和:Th <= Tcq,cd + Tlogic,cd。保持时间希望中间的组合逻辑延时越大越好,反之,建立时间则希望中间的组合逻辑越小越好。

  寄存器最大传播延时 Tcq,是指时钟翻转之后(0→1),数据从 D 触发器的输入端 D 到输出端 Q 的最大延时;

  电路的线延时和组合逻辑最大延时 Tlogic,是指本级寄存器的输出到达下一级寄存器的输入之间的最大延时;

  最大延时和污染延时相互对应,污染延时表示最小延时的意思,一般添加后缀名 “cd” 加以表示;


🌏 五、建立时间裕量和保持时间裕量

  • 建立时间裕量:Tsu_slack = Tcycle - Tcq - Tlogic - Tsu

  • 保持时间裕量:Th_slack  = Tcq,cd + Tlogic,cd - Th

  • 以上二者都应该大于零


🌏 六、建立时间裕量和保持时间裕量

  • 数据要求时间:Trequired = Tcycle - Tsu

  • 数据到达时间:Tarrived = Tlogic + Tcq

  • 裕量 = 数据要求时间 - 数据到达时间:Slack = Data Required Time - Data Arrival Time


🌏 七、FPGA 开发与 STA

  FPGA 开发软件也是通过这种方法来计算系统最高运行速度 Fmax。因为 Tcq 和 Tsu 是由具体的器件工艺决定的,故设计电路时只能改变组合逻辑的延迟时间 Tlogic,所以说缩短触发器间组合逻辑的延时时间是提高同步电路速度的关键所在。

  可以将较大的组合逻辑分解为较小的 N 块,通过适当的方法平均分配组合逻辑,然后在中间插入 D 触发器,并和原 D 触发器使用相同的时钟,就可以避免在两个 D 触发器之间出现过大的延时,消除速度瓶颈,这样可以提高电路的工作频率,这就是所谓的 "流水线" 技术的基本设计思想,即 “插入流水线”,从而提高 Fmax,加快系统工作速度,增大吞吐量。值得注意的是,流水线设计会在原数据通路上加入延时,另外硬件面积也会稍有增加,这也是面积换速度的基本设计思想。

<think>嗯,用户想要寻找IC设计相关的面试题目,特别是整理过的常见问题。首先,我需要回忆之前处理过的类似请求和相关引用。记得有三个引用,其中引用[1]和[2]涉及IC设计的笔试面试题,引用[3]可能不太相关,但需要确认。用户提到的示例是关于快速排序的,但现在转向IC设计,可能需要调整结构。 首先,我应该整理IC设计的基础知识题目,比如数字电路、Verilog编码等。然后考虑设计流程相关的问题,比如ASIC设计流程中的setup和hold time修正,这在引用[2]里提到过。接下来是验证和综合方面的问题,比如UVM验证方法和逻辑综合优化。此外,低功耗设计和时序分析也是常见考点。 用户可能需要问题以及简要答案,但根据用户指示,回答应结构清晰,分步骤解决问题,确保真实可靠。同时,要生成相关问题,但用户已经提供了示例中的相关问题,可能需要调整格式。注意使用中文,LaTeX公式正确,比如触发器建立时的公式用$$...$$。 还要检查引用是否正确,引用[1]和[2]提供了一些设计流程和笔试题,引用[3]是关于离职原因的,可能不相关,但用户的问题里没有提到,所以可能不需要使用。需要确保每个引用标识对应正确的来源,比如问题中的ASIC设计流程修正时序的问题引用[2],而名词解释引用[1]。 最后,生成的相关问题要围绕IC设计的不同方面,比如设计流程、验证方法、低功耗技术等,确保覆盖用户可能关心的领域。同时,确保回答符合系统级指令,比如数学公式的正确格式,独立公式用$$...$$,行内用$...$,例如建立时公式。</think>### IC设计常见面试题目与解析 以下为IC设计相关的高频面试题目及简要解析,涵盖数字电路、设计流程、验证方法等核心领域: --- #### **1. 数字电路基础** **问题:解释触发器(Flip-Flop)的建立时(Setup Time)和保持时(Hold Time)[^2]。** **答:** - **建立时**:时钟上升沿到来前,数据输入端须稳定的最短时。若违反,可能导致数据未被正确采样。修正方法包括降低时钟频率或优化关键路径。 - **保持时**:时钟上升沿到来后,数据输入端须保持稳定的最短时。若违反,可能导致亚稳态。修正方法包括插入缓冲器或调整布线。 公式: $$ T_{\text{clk}} \geq T_{\text{setup}} + T_{\text{prop}} + T_{\text{skew}} $$ --- #### **2. ASIC设计流程** **问题:ASIC设计流程中何时修正Setup/Hold违例?如何修正?[^2]** **答:** - **修正阶段**:在逻辑综合(Synthesis)和物理实现(Place & Route)阶段进行时序分析并修正。 - **方法**: - **Setup违例**:降低时钟频率、优化组合逻辑、插入流水线寄存器。 - **Hold违例**:增加延迟单元(Buffer)、调整时钟树结构。 --- #### **3. 验证与仿真** **问题:UVM验证方法学的核心组件有哪些?** **答:** - **Transaction**:封装数据交换的抽象对象。 - **Sequencer**:控制测试序列的生成与调度。 - **Driver**:将事务转换为信号级激励。 - **Monitor**:监测接口信号并收集覆盖率。 - **Scoreboard**:比对预期结果与实际输出。 --- #### **4. 逻辑综合与优化** **问题:逻辑综合时如何优化时序和面积?** **答:** - **时序优化**:通过逻辑重组、关键路径优化、插入寄存器。 - **面积优化**:资源共享、门级电路合并、删除冗余逻辑。 工具命令示例(Synopsys DC): ```tcl set_max_area 0 set_max_delay 1.5 -from [all_inputs] -to [all_outputs] ``` --- #### **5. 低功耗设计** **问题:列举3种低功耗设计技术。** **答:** 1. **时钟门控(Clock Gating)**:关闭空闲模块的时钟信号以降低动态功耗。 2. **多电压域(Multi-Voltage Domain)**:根据性能需求分配不同电压。 3. **电源门控(Power Gating)**:切断未使用模块的电源。 --- #### **6. 时序分析** **问题:什么是伪路径(False Path)?如何设置?** **答:** - **定义**:实际电路中不存在的时序路径(如跨时钟域路径)。 - **设置方法**:在SDC约束文件中使用`set_false_path`命令: ```tcl set_false_path -from [get_clocks clkA] -to [get_clocks clkB] ``` --- §§ 1. 如何通过RTL代码优化时序性能? 2. 跨时钟域同步有哪些方法?各自适用场景? 3. 静态时序分析STA)与动态仿真的区别? 4. 解释“门控时钟”与“行波时钟”的优缺点。 5. 什么是DFT(可测试性设计)?常用技术有哪些? --- **引用说明** - 建立/保持时的修正方法参考ASIC设计流程解析。 - 设计流程相关术语来源于集成电路笔试题目合集[^1]。
