项目进度网络图

用来展示项目各个计划活动，持续时间，逻辑关系的图形

分类

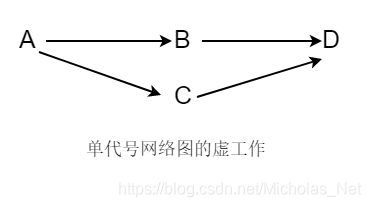

1.单代号网络图（节点型）

用一个节点代表一项活动，箭线仅表示活动之间的逻辑关系。
工作在节点上。

2.双代号网络图（箭线型）

用一个箭线表示一项活动，活动名称写在箭线上，箭线同时表示活动间的逻辑关系。
工作在箭线上。

3.几个概念（基于双代号网络图讲解）

（1）后续工作：A的后续工作是B和C

（2）紧后工作：A的紧后工作是B

（3）前期工作：C的前期工作是A和B

（4）紧前工作：C的紧前工作是B

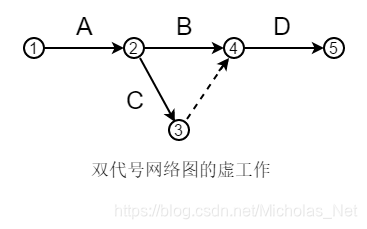

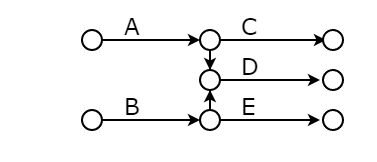

（5）虚工作：表示没有工作，不占用时间和资金，仅仅表示逻辑关机

注释：D和C之间为虚工作
要点：分辨一条线书否是需工作，看线上是否有字符

（6）关键路线：从开始到结束持续时间最长的路线

要点：关键路线决定了项目的最短工期，一般用粗线或者双线表示

（7）关键节点：关键路线上的节点

（8）关键工作：关键路线上的工作

（9）工期：

• 计算工期：根据网络图算出的工期
• 计划工期：计划工作的时间，应该大于计算工期
• 要求工期：业主方要求的工期
• 合同工期：要小于或等于业主方要求的工期

要求工期 > 合同工期 > 计划工期 > 计算工期

规律

1.双代号网络图沿着箭头方向一般是从上到下，从左到右，节点上的数字一般是从小到大，可以不连续，必须是整数
2.箭线不能是回路

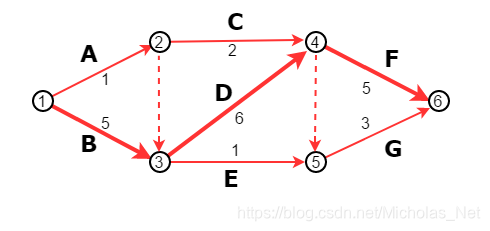

学习分析

1. 关键路线是1346 或者 BDF 均可
2. 最短工期 5+6+5 =11天
3. 工作 D 的紧前工作是 A、B （虚工作表示顺序）
4. 工作 D 的紧后工作是 F、G
5. 工作 A 的紧后工作室 C、D、E

八种考试图形

要求：根据图 能说出逻辑关系，根据逻辑关系可以画出图

1.A完成后进行B和C

2.A、B均完成后进行C

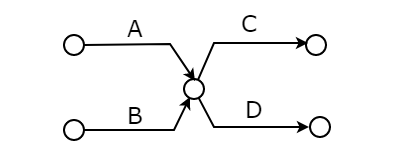

3.A、B均完成后同时进行C和D

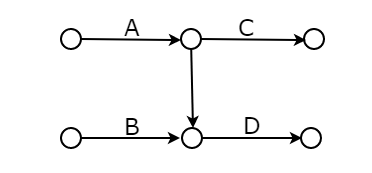

4.A完成后进行C
A、B均完成后进行D

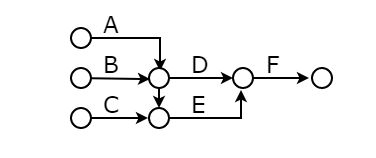

5.A、B均完成后进行D
A、B、C均完成后进行E
D、E均完成后进行F

6.A、B均完成后进行C
B、D均完成后进行E

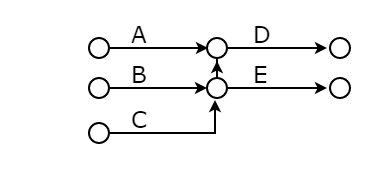

7.A、B、C均完成后进行D
B、C均完成后进行E

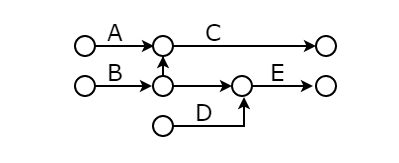

8.A完成后进行C
A、B均完成后进行D
B完成后及逆行E

双代号网络图讲解

讲解：

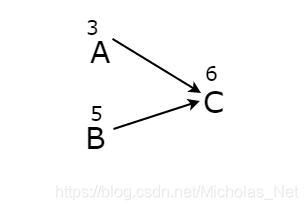

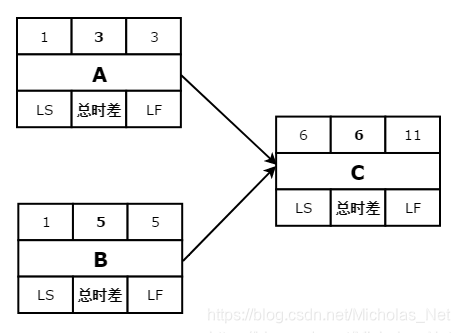

假设：工作A需要3天 ，工作B需要5天 ，那么C最早开始时间是5
分析：工作C的紧前工作是A 和 B，意思为A，B均完成后才能开始工作C

将简单图进行转化

表示方法1 日历日表示：以实际日期（一天的早上到晚上）–时间段

缺点：不容易算术

表示方法2

0 代表第一天的24：00 ; 3 代表第三天的24：00

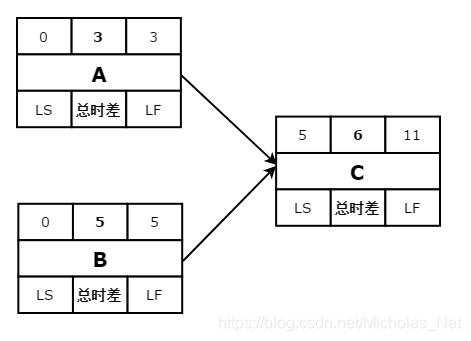

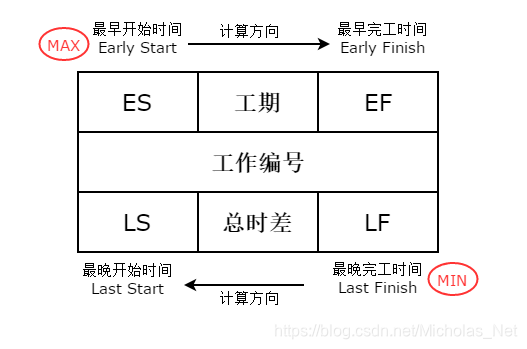

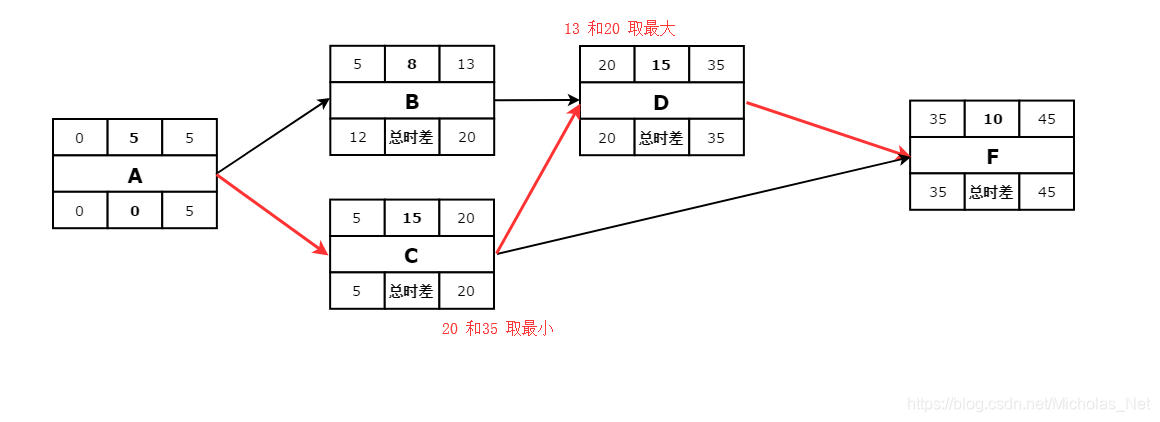

案例讲解

重点：

总时差 ：【总时差不影响总工期 】

总时差 = LS - ES = LF - EF

自由时差：最多玩多久【不影响紧后工作的最早开始时间】

自由时差= 紧后的ES - 本工作的EF

关键路线上，上下数据相等
快捷方法
1先算关键路线
2上下数据照抄
3计算非关键路线（上面从左往右，下面从右往左）

单代号网络图
