对下面方案描述进行细化。稳产期预测稳定产量、稳产期持续时间，基于压力变化趋势 + 生产制度，使用LSTM/Transformer（捕捉压力 - 产量时序相关性）

---

针对您提出的稳产期预测技术方案，以下是逻辑严密、专业细化的方案描述。该方案旨在通过深度学习模型深度挖掘“压力-产量”间的非线性演化规律。

---

稳产期预测技术方案细化

1. 核心预测目标 (Core Objectives)

• 稳定产量预测： 在特定生产制度下，精准识别并量化油气井能够维持的日产油/气平台值。
• 持续时间预测： 基于压力衰竭速率，动态估算产量从平台期转向递减期的拐点时间（稳产时长）。

2. 数据输入与特征工程 (Data & Feature Engineering)

• 动态压力趋势： 实时监测井底流压（BHP）、油压（THP）及套压的变化梯度，提取压力降速率和流压利用率作为关键预测特征。
• 生产制度协同： 整合抽油机冲程冲数、电泵频率或油嘴尺寸等人工干预参数，识别生产制度调整对产量的脉冲式影响。
• 多源特征融合：
• 时序特征： 过去 天的产量与压力历史序列。
• 静态约束： 储层连通性参数、初始地层压力。

3. 模型架构：LSTM 与 Transformer 的双重应用 (Model Architecture)

• LSTM (长短期记忆网络)：

• 优势： 擅长捕捉生产数据中的短期波动规律。

• 作用： 利用其门控机制（输入门、遗忘门、输出门）有效过滤生产过程中的数据噪声，保留长期压力衰竭趋势。

• Transformer (自注意力机制网络)：

• 优势： 具备全局感知能力，能通过 Attention 机制 识别历史上类似的“压产相关性”模式。

• 作用： 捕捉生产制度剧烈调整（如关井复压、换泵）前后的长程依赖关系，提升对稳产终结拐点的预测敏感度。

4. 技术路径与逻辑 (Technical Logic)

1. 时序对齐： 将高频压力数据与日产数据进行时间步对齐。
2. 特征嵌入： 将生产制度等类别特征进行向量化（Embedding），与压力时序共同输入模型。
3. 预测推演： 模型输出未来 个时间步的产量概率分布。
4. 物理约束平滑： 引入物质平衡方程对深度学习输出进行校核，确保预测结果符合油藏流体动力学基本规律。

---

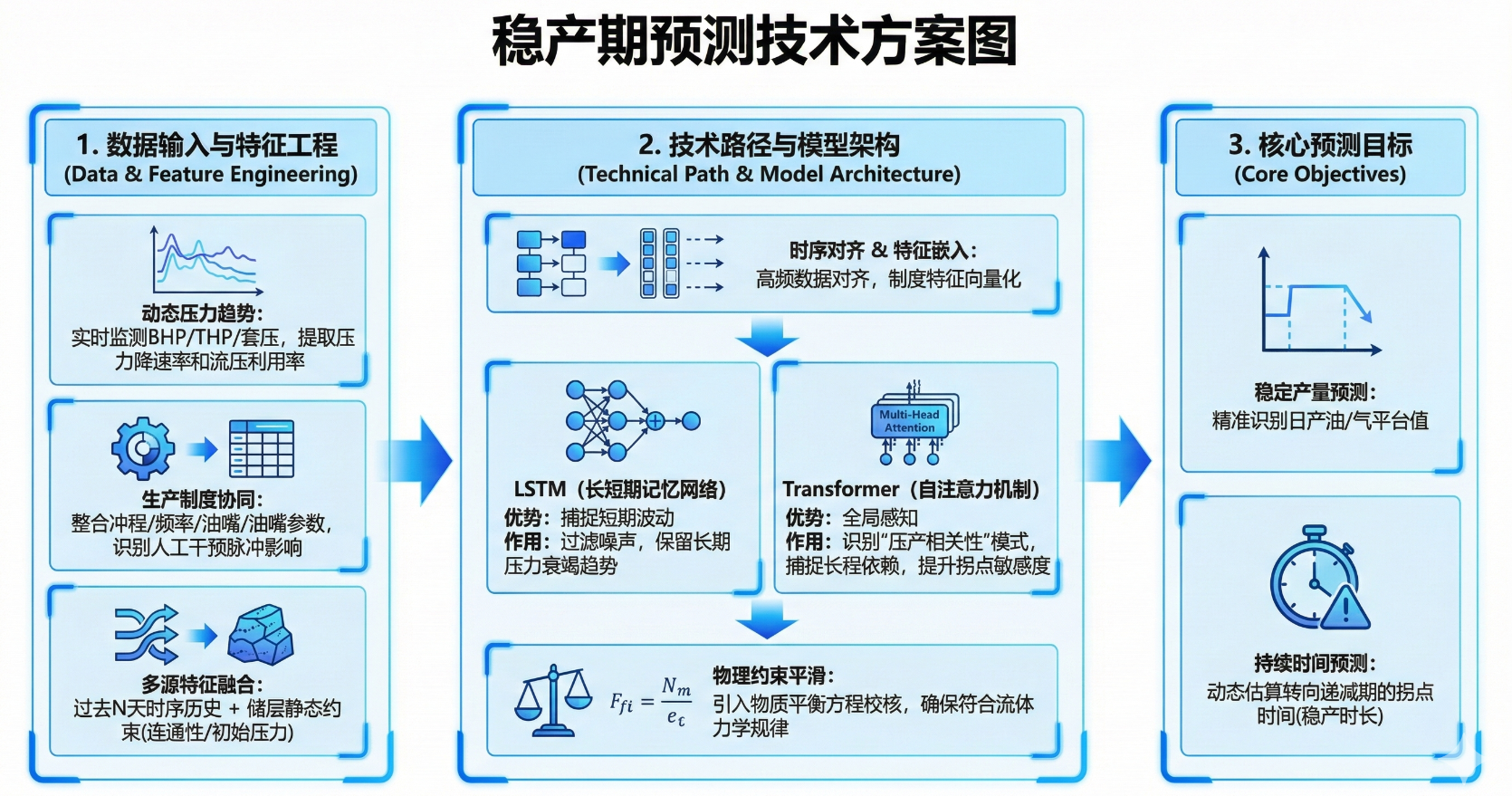

建议视觉呈现重点（用于制图）

• 色彩方案： 采用科技蓝为主基调，浅蓝色背景方框。
• 关键图标： * 数据层： 压力曲线图、生产制度表格。
• 模型层： 神经网络节点图、多头注意力机制（Multi-Head Attention）符号。
• 输出层： 产量台阶图、倒计时预警图标。

您需要我为您生成这张细化后的技术方案图吗？
