小型园区网实验

一、实验需求

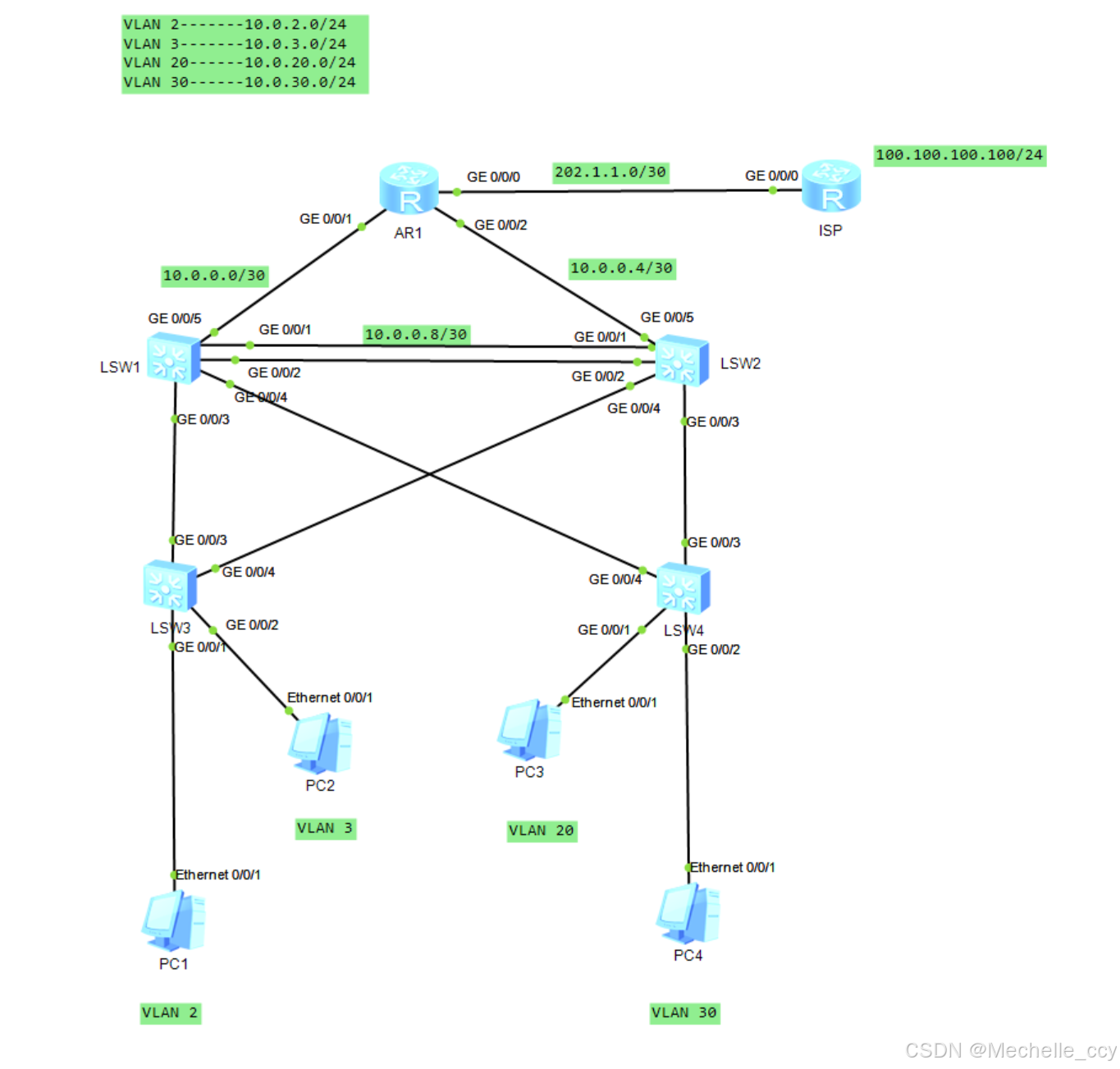

1、按照图示VLAN及IP地址需求，完成相关配置

2、要求SW1为VLAN2/3 的主根及主网关，SW2为VLAN20/30的主根及主网关，SW1和SW2互为备份

3、可以使用super vlan

4、上层通过静态路由协议完成通讯过程

5、AR1为企业出口路由器

6、要求全网可达

二、实验步骤

1、划分二层sw1 sw2 sw3 sw4的vlan

基本命令

vlan batch 2 3 20 30

port link-type access

port link-type trunk

port trunk allowpass vlan 2 3 20 30

2、配置生成树协议（sw1 sw2 sw3 sw4）

1、让sw1、sw2、sw3、sw4四台设备认知stp基本内容

基本命令：

stp enable

stp mode mstp

stp region-configuration
 region-name aa
 revision-level 100
 instance 1 vlan 2 to 3
 instance 2 vlan 20 30
 active region-configuration

2、更改sw1的桥优先级

stp instance 1 root primary

stp instance 2 root secondary

3、更改sw2的桥优先级

stp instance 1 root secondary

stp instance 2 root primary

4、开启sw1根保护

int g 0/0/3

stp root-protection

5、边缘端口

进入端口

stp edged-port enable

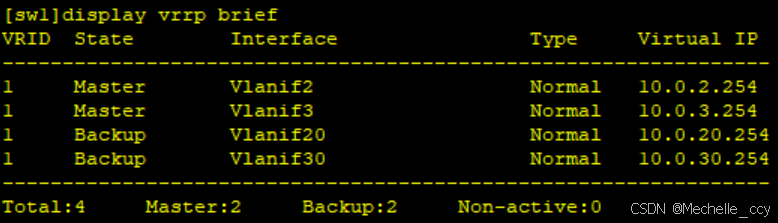

3、配置网关

SW1

主网关：

interface Vlanif2
 ip address 10.0.2.1 255.255.255.0
 vrrp vrid 1 virtual-ip 10.0.2.254
 vrrp vrid 1 priority 120
 vrrp vrid 1 preempt-mode timer delay 20
 vrrp vrid 1 track interface GigabitEthernet0/0/5 reduced 30

interface Vlanif3
 ip address 10.0.3.1 255.255.255.0
 vrrp vrid 1 virtual-ip 10.0.3.254
 vrrp vrid 1 priority 120
 vrrp vrid 1 preempt-mode timer delay 20
 vrrp vrid 1 track interface GigabitEthernet0/0/5 reduced 30

副网关：

interface Vlanif 20

ip address 10.0.20.1 24

vrrp vrid 1 virtual-ip 10.0.20.254

int v 30

ip address 10.0.30.1 24

vrrp vrid 1 virtual-ip 10.0.30.254

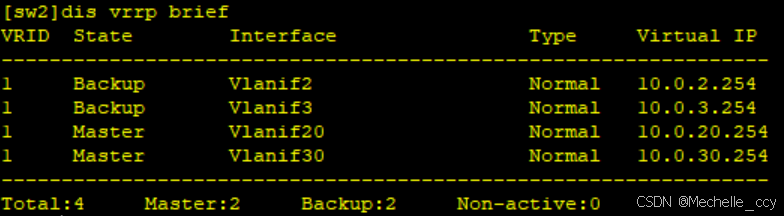

SW2和SW1相反

4、配置DHCP

sw1：

ip pool vlan2
 gateway-list 10.0.2.254
 network 10.0.2.0 mask 255.255.255.0
 dns-list 8.8.8.8

sw2同配置

排除IP

sw1：

undo network

undo gateway-list 10.0.2.254

network 10.0.2.0 mask 25

gateway-list 10.0.2.100

sw2：

undo network

network 10.0.2.128 mask 25

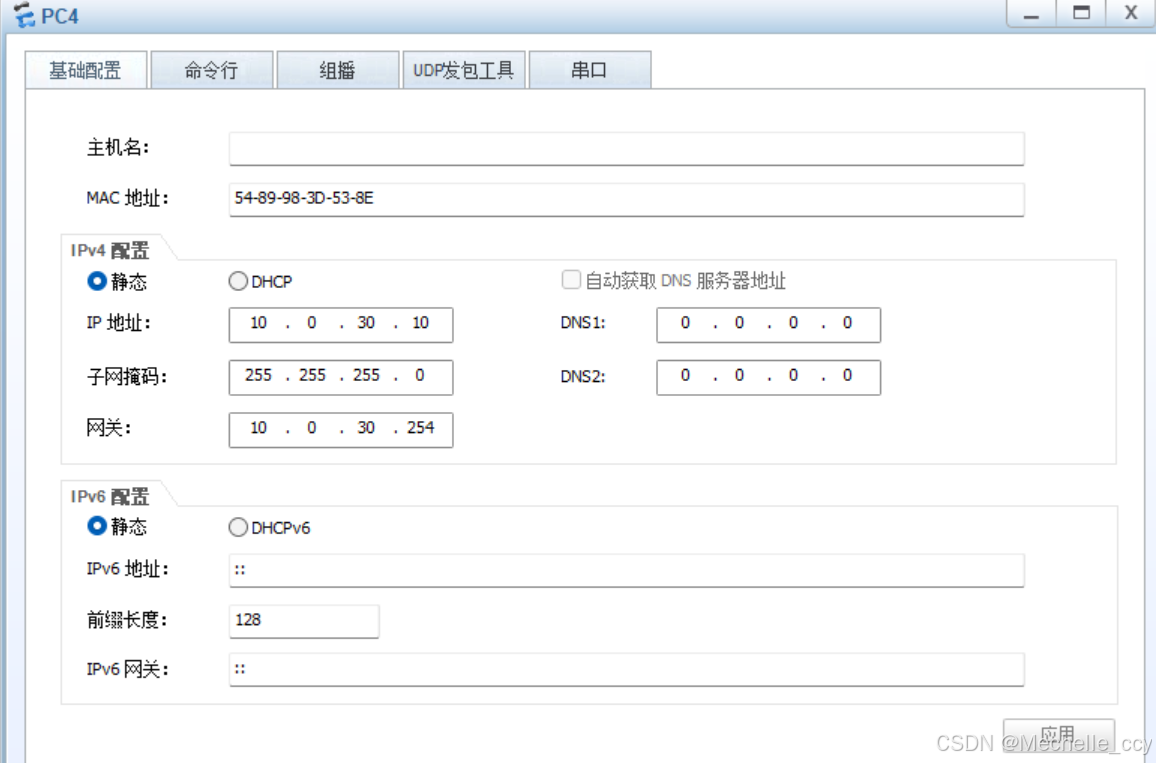

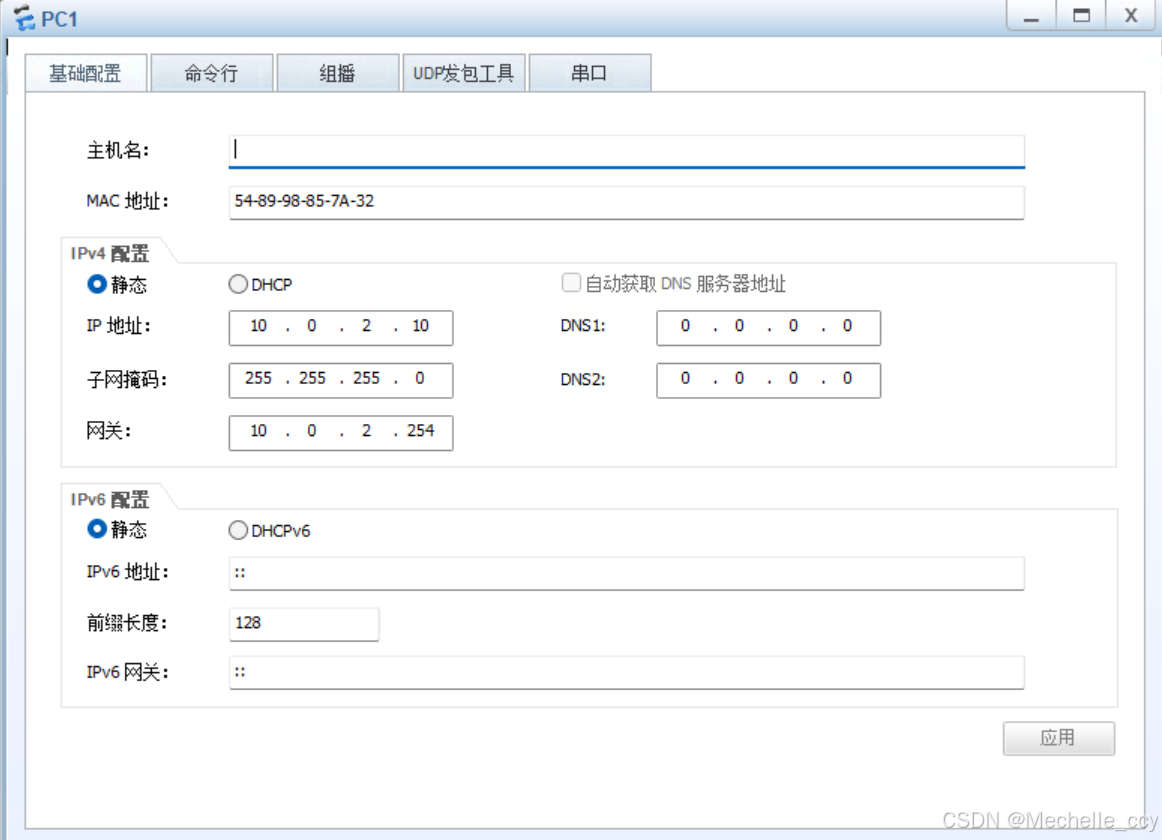

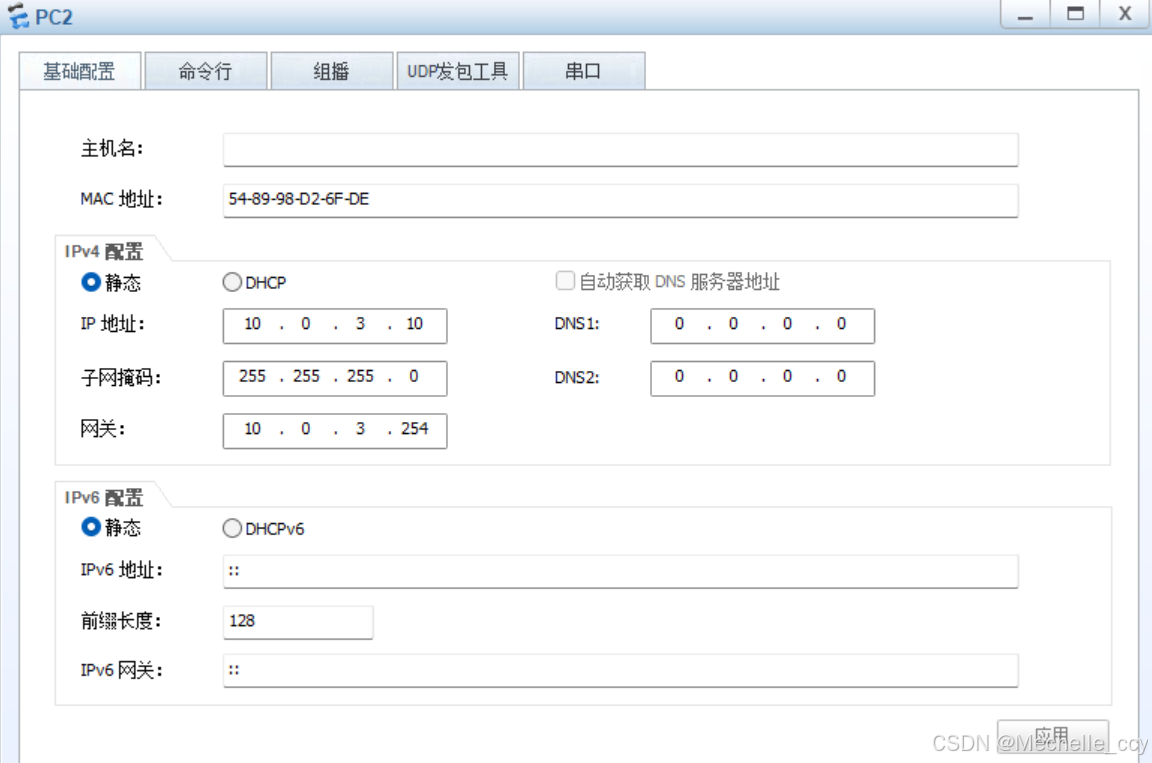

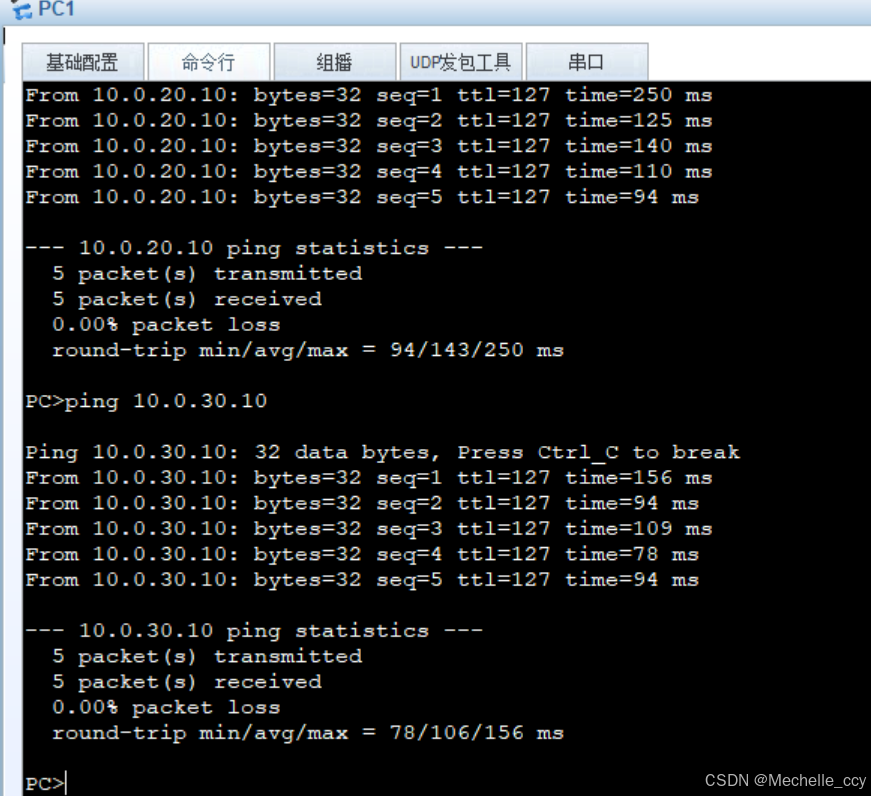

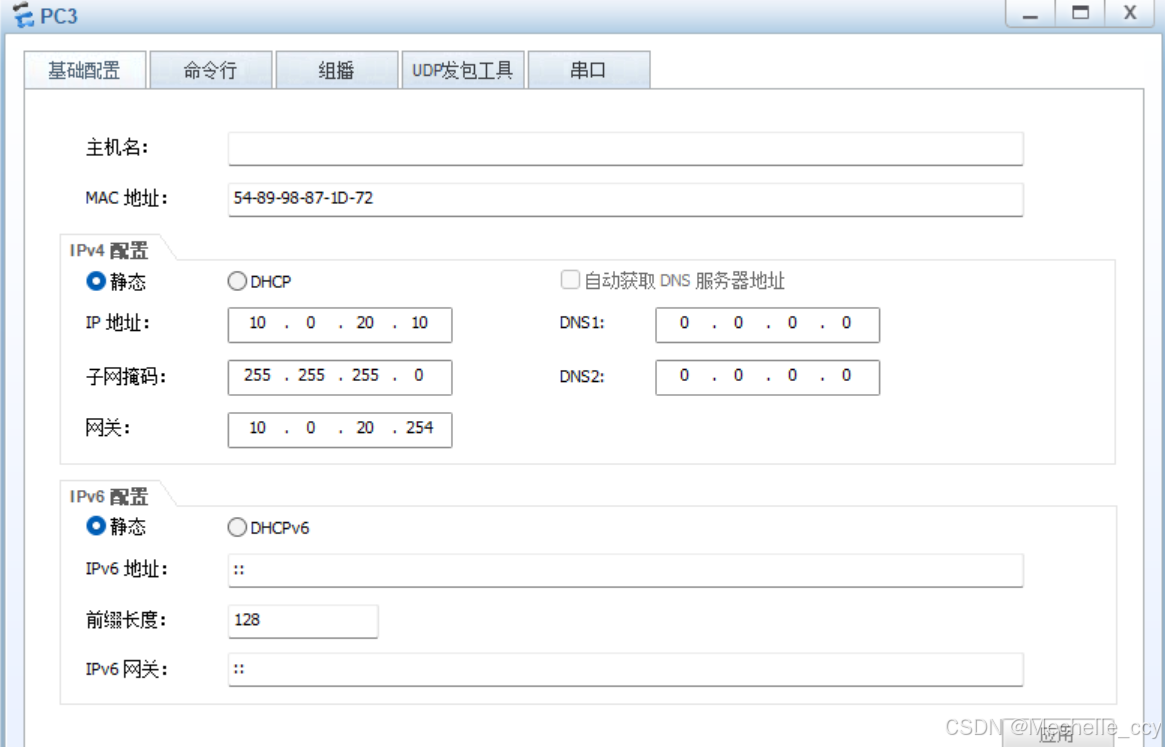

5、配置pc IP并测试

6、创建互联vlan

sw1：

vlan 11

int g 0/0/5

port link-type access

port default vlan 11

interface Vlanif 11

ip address 10.0.11.1 30

sw2:

vlan 12

int g 0/0/5

port link-type access

port default vlan 12

interface Vlanif 12

ip address 10.0.11.2 30

AR1：

int g 0/0/1

ip address 10.0.11.2 30

int g 0/0/2

ip address 10.0.12.2 30

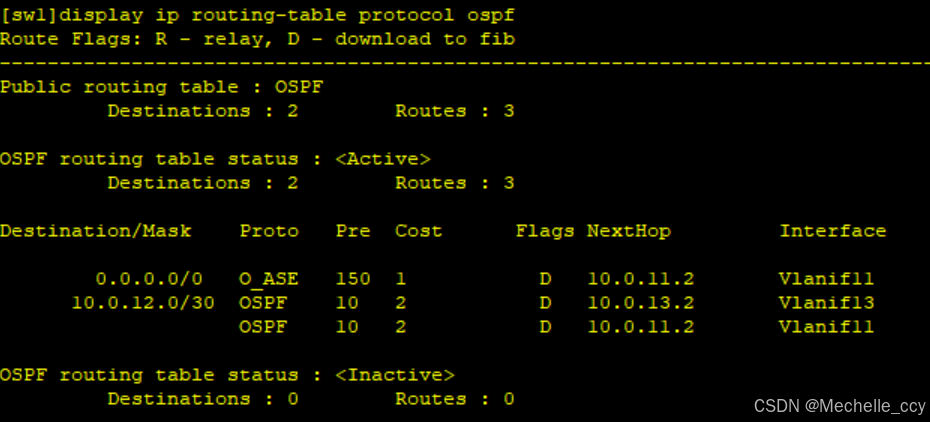

7、动态路由协议

sw1：

ospf 1

area 0

network宣告下列IP

Vlanif2                           10.0.2.1/24          up         up
Vlanif3                           10.0.3.1/24          up         up
Vlanif11                          10.0.11.1/30         up         up
Vlanif20                          10.0.20.1/24         up         up
Vlanif30                          10.0.30.1/24         up         up

sw2原理相同

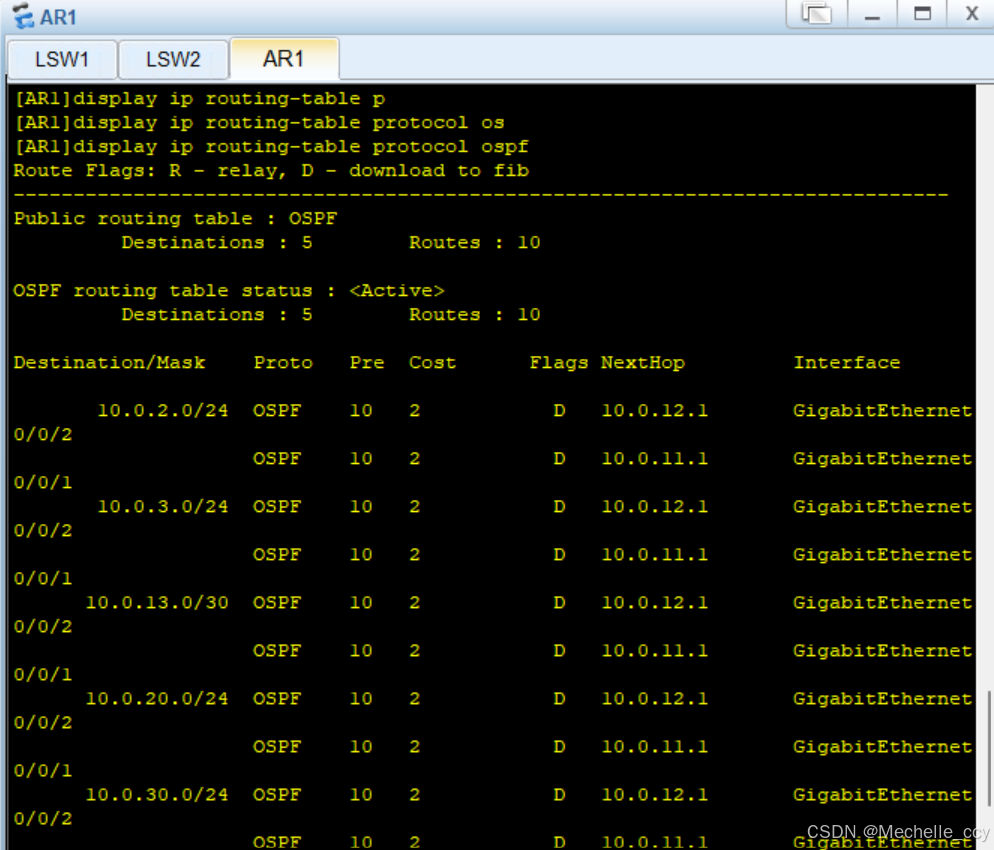

AR1只需宣告10.0.11.2 10.0.12.2

静默接口（sw1 sw2

silent-interface Vlanif 2

silent-interface Vlanif 3

silent-interface Vlanif 20

silent-interface Vlanif 30

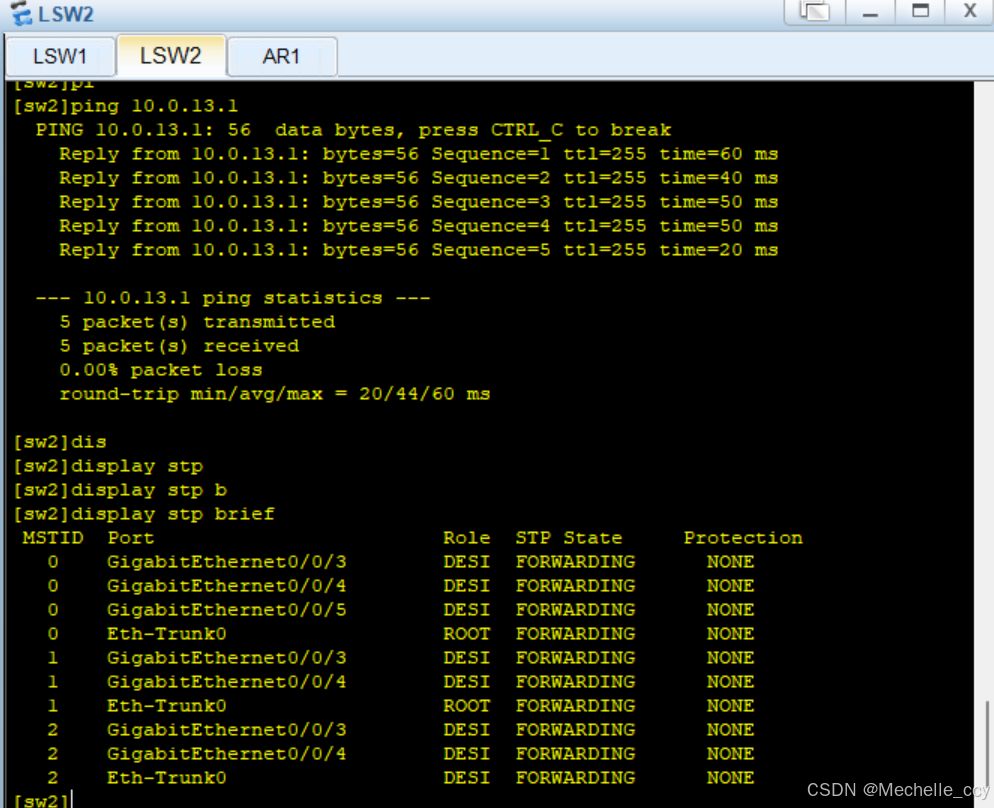

sw1和sw2之间也要创建vlan

vlan 13

interface Eth-Trunk 0

port trunk allow-pass vlan 13

​​​​​​​

等价路由

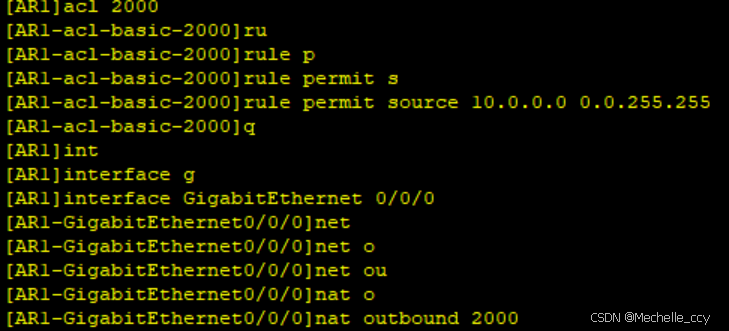

配置缺省路由
