OSPF综合实验

一、实验需求

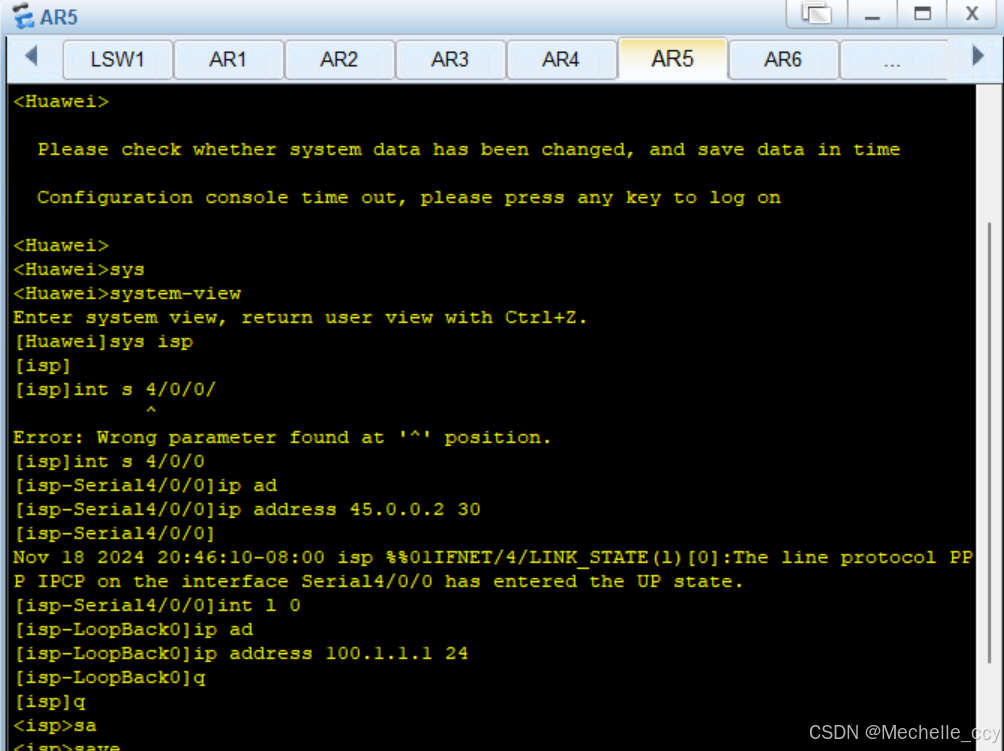

1、R5为ISP，其上只能配置IP地址；R4作为企业边界路由器

2、整个OSPF环境IP基于172.16.0.0/16划分

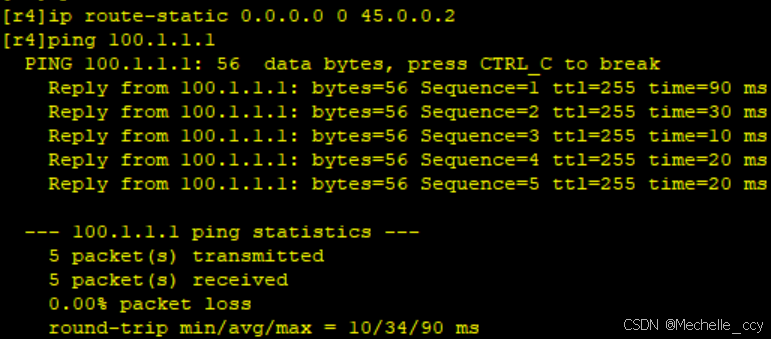

3、所有设备均可访问R5的环回

4、减少LSA的更新量，加快收敛，保障更新安全

5、全网可达

二、实验步骤

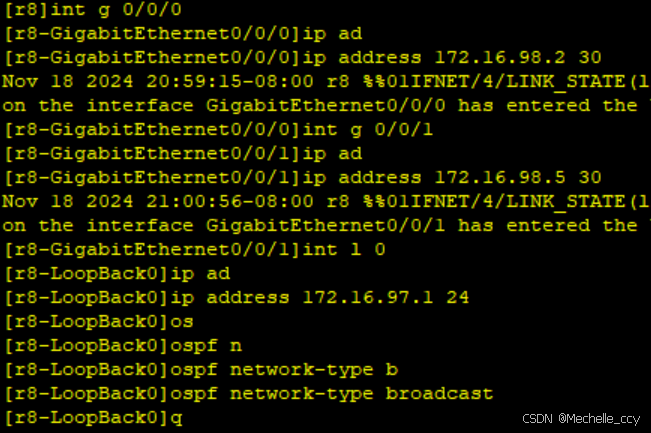

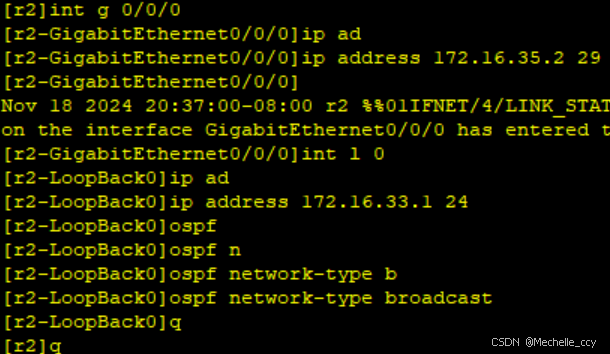

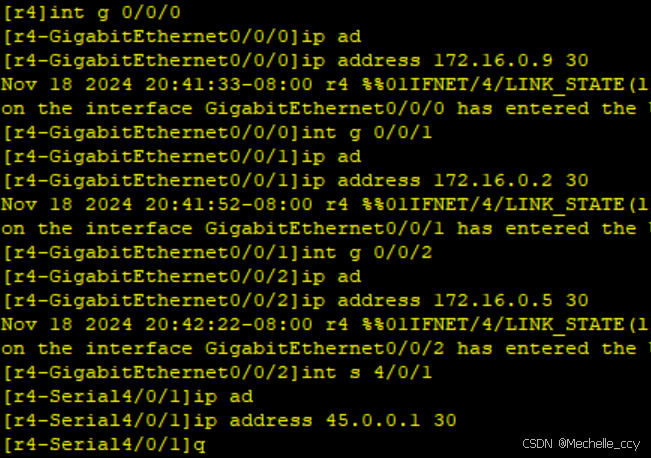

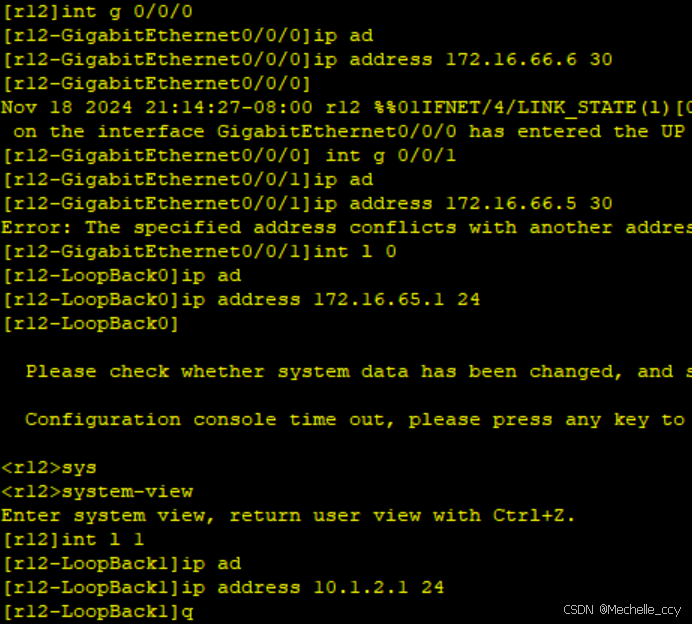

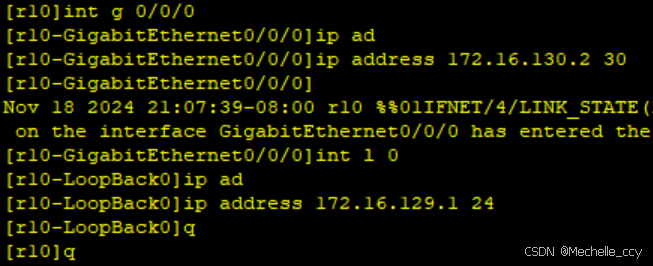

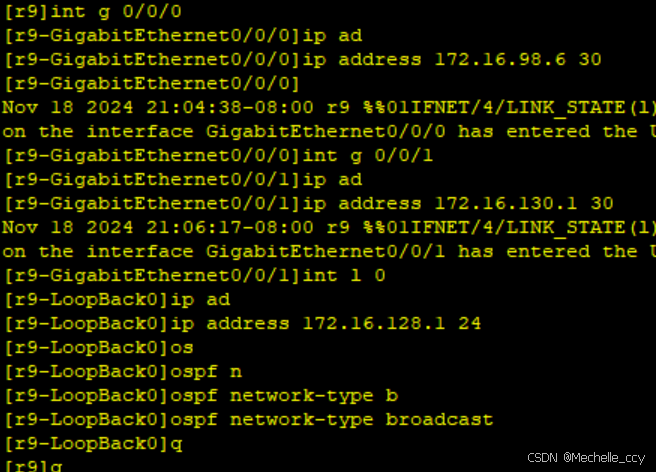

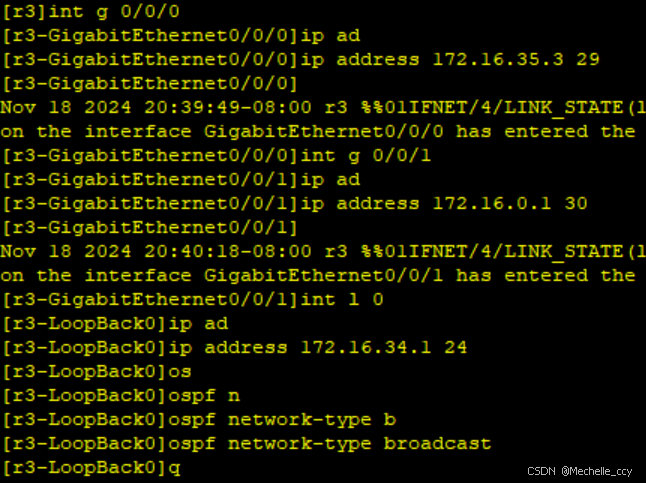

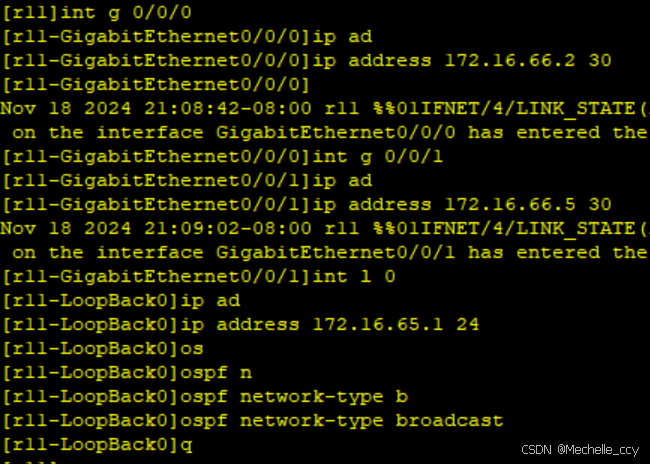

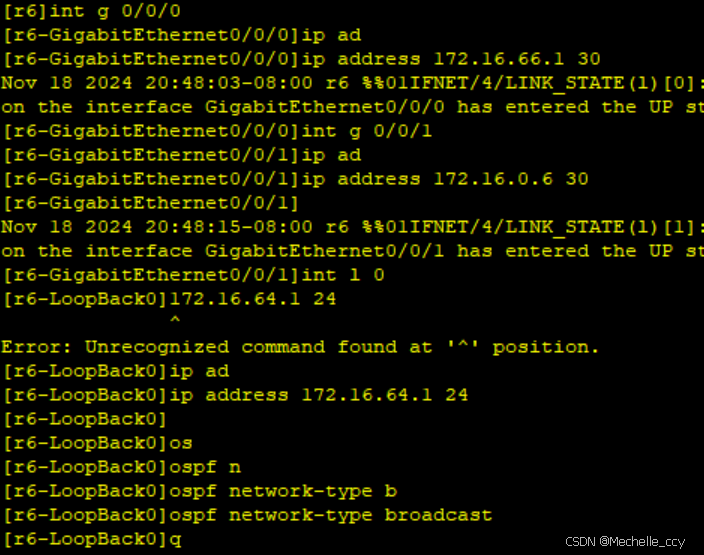

1、配置IP

[r1]int g 0/0/0

[r1-GigabitEthernet0/0/0]ip address 172.16.35.1 29

[r1-GigabitEthernet0/0/0]int l 0

[r1-LoopBack0]ip address 172.16.32.1 24

[r1-LoopBack0]ospf network-type broadcast

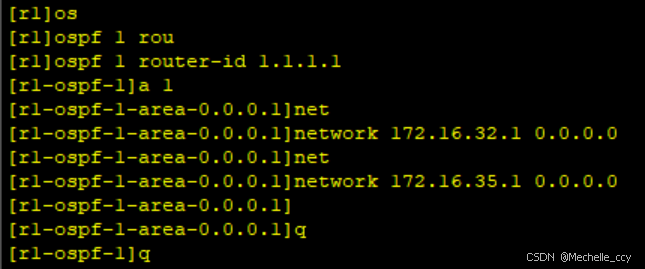

2、配置ospf

进程一

其他r2 r3 r4 r6 r7 r8 r9 r10以此类推

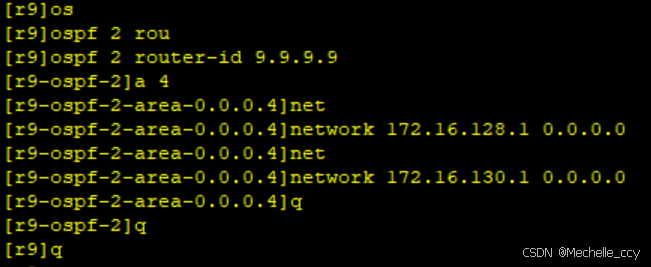

进程二

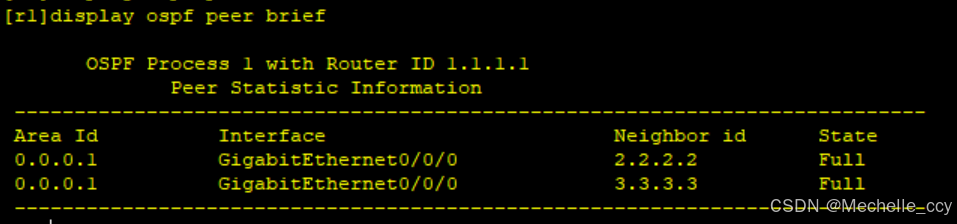

查看邻居

r2 r3 r4 r6 r7 r8 r9 r10 r11 r12以此类推

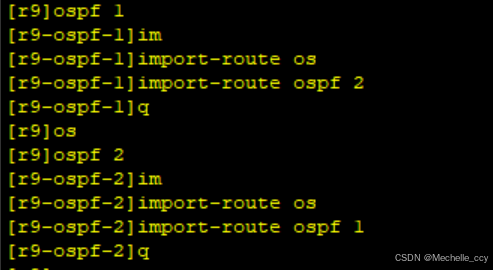

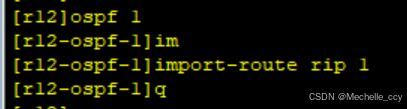

双向重发布

单项重发布

r2同上

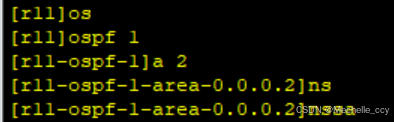

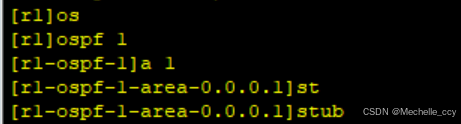

r3多加一条 [r3-ospf-1-area-0.0.0.1]stub no-summary

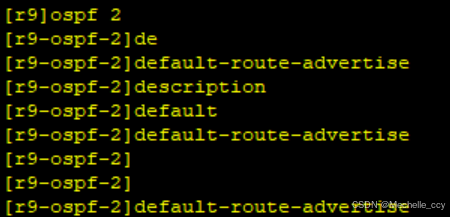

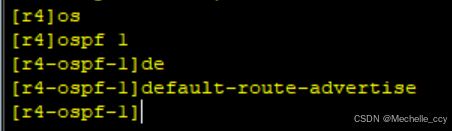

下放缺省路由

更改成p2p

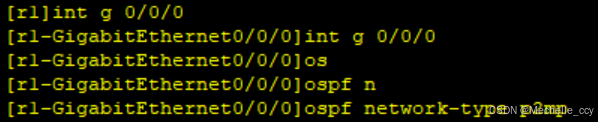

r1 r2 r3都修改成p2mp

更改死亡时间
