TLA+的学习

简介

TLA+ 是一门形式规格说明语言(formal specification language)，主要用来验证系统的设计和算法的正确性
小example：
问题：您正在为银行编写软件。你有 Alice 和 Bob 作为客户，每个人的账户里都有一定数量的钱。Alice想寄一些钱给Bob。你如何建模？假设您只关心他们的银行账户

--- MODULE transfer ----
EXTENDS Naturals, TLC

(* --algorithm transfer
variables alice_account = 10, bob_account = 10, money = 5;

begin
A: alice_account := alice_account - money;
B: bob_account := bob_account + money;

end algorithm *)
====

• TLA+基于数学，包括时间逻辑(temporal logic)LTL
• TLA+中的时间算子(temproal operators)G和F记为[]和<>
• Gp可以写成[]p,Fp 可以写成<>p
  思考问题：
• 我们如何用TLA+对transition system进行建模
• 我们需要model states和transitions
• 根据vending machine的例子给出答案
  以下是一个简单的转换系统

----------------------- MODULE SimpleTransitionSystem -----------------------
VARIABLES tsstate
TSTypeOK == /\ tsstate \in {"0", "1","2","3","4"}
0to1 == /\ tsstate = "0"
					 /\ tsstate'= "1"
1to2 == /\ tsstate = "1"
					 /\ tsstate'= "2"
1to3 == /\ tsstate = "1"
					 /\ tsstate'= "3"
2to4 == /\ tsstate = "2"
					 /\ tsstate'= "4"
3to4 == /\ tsstate = "3"
 					/\ tsstate'= "4"
Init == /\ tsstate = "0"
Next == 0to1 \/ 1to2 \/ 1to3 \/ 2to4 \/ 3to4
TSSpec == Init /\ [][Next]_tsstate /\ WF_tsstate(Next)
============================================================================

上面的代码代表的transition system如下

• {“0”, “1”,“2”,“3”,“4”}代表的是states
• 0to1;1to2等代表TRANSITIONS
• Init == /\ tsstate = "0"指定了初始state
• Next == 0to1 \/ 1to2 \/ 1to3 \/ 2to4 \/ 3to4指定了所有转换

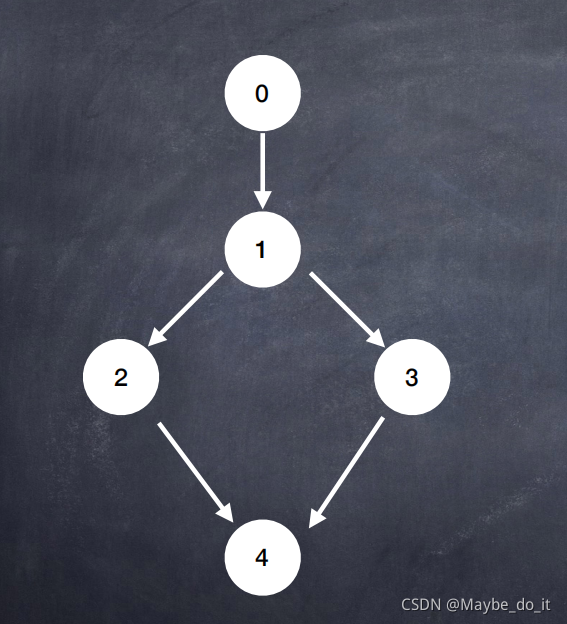

  这就是最终结果

check some property of the system

若我们想检查system中的某些性质（property），例如：
property: “it is not possible from the initial state to reach the state 4”

in TLA+ syntax that is : ~<> (tsstate = “4”)

又state4显然可以从0到达，因此公式为假，因此TLA+将返回一个反例，即从0到4的路径。

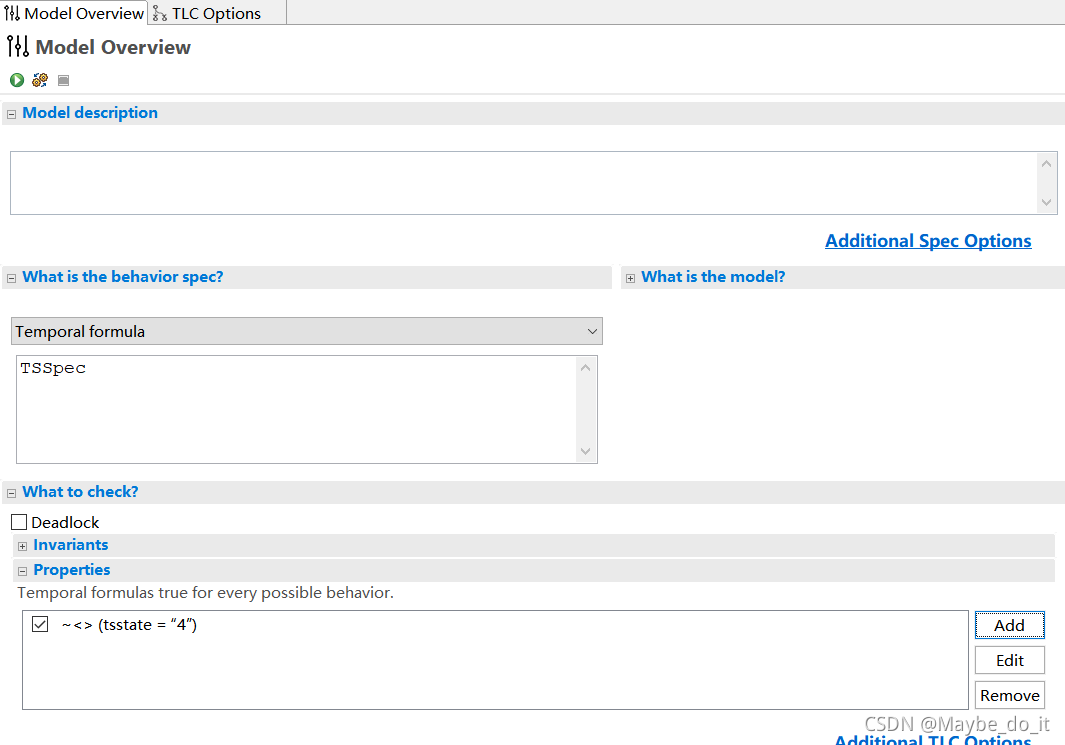

在toolbox中操作

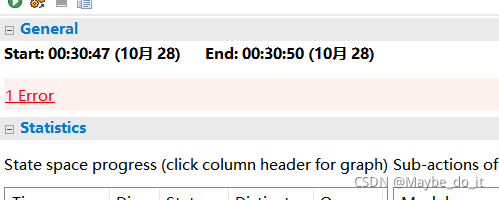

toolbox结果

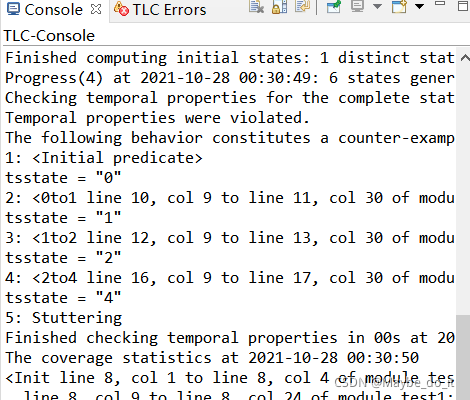

这个结果显示了一个counterexample：0-1-2-4

Kripke transition systems

• 在刚才看到的transition systems中，我们只有一个状态变量，然而当考虑Kripke transition systems时，通常有几个变量涉及。这在TLA+中也不难做到
• 一个考虑Cost-benefit analysis的例子：here in each state there is a
  variable “cost” and a variable “benefit” whose value change according to the transition
  代码如下：

---------------------------- MODULE CostBenefit ------------------------
EXTENDS Integers

VARIABLES
state, cost, benefit

TSTypeOK ==  /\ cost \in {0..100} /\ benefit \in {0..100} /\ state \in {0..4}
vars == <<cost,benefit,state>>

Init == /\ cost = 0 /\  benefit =0 /\ state=0
0to1 == /\ state = 0 /\ stat
