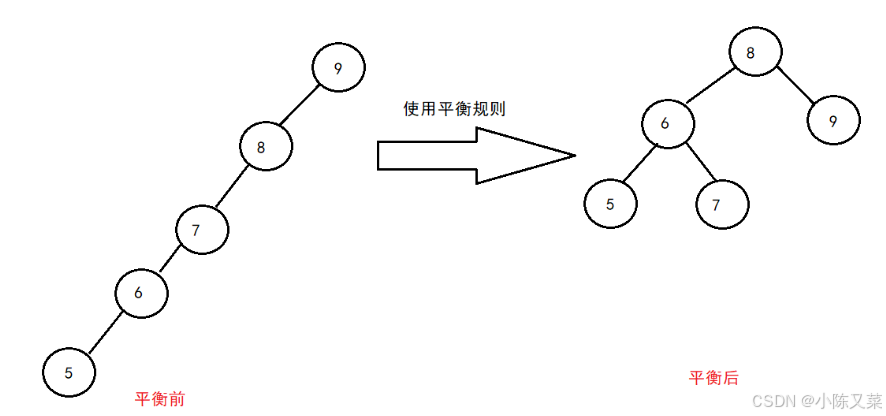

上一篇文章中我们介绍了二叉搜索树，我们讲到，在不良的插入顺序下，二叉搜索树会退化为单支树，将会丧失查找的优良性能。所以我们希望通过一种插入规则（又将其称为平衡规则），来降低二叉搜索树的高度，使得二叉搜索树趋近于一个完美二叉树（如下图），从而提高二叉搜索树的性能，今天我们就介绍AVL树。
1. AVL树
1.1. AVL树的概念
像我们上面提到的，当我们插入数据有序或者接近有序时，二叉搜索树就会退化成单支树，此时查找元素的效率相当于从顺序表中查找，效率较低。因此，两位俄罗斯数学家G.M.Adelson-Velski和E.M.Landis 在1962年发明了一种解决上述问题的方法：当向二叉搜索树中插入新节点后，如果能保证每个节点的左右子树高度之差的绝对值不超过1(需要对树中的结点进行调整)，即可降低树的高度，从而减少平均搜索长度。
一颗AVL树有下面的性质：
- 它的左右子树都是AVL树
- 左右子树的高度之差（简称平衡因子）的绝对值不超过1(1/0/-1)
通过这样的平衡规则，使得二叉搜索树高度平衡，那么此时如果它有n个节点，其高度可保持在O(log N)，搜索时间复杂度为O(logN)。
2. AVL树节点的定义
我们这里实现K-V模型的AVL树，K模型的比较简单，大家可以自己实现：
template<class K, class V>
struct AVLTreeNode
{
pair<K, V> _kv;
AVLTreeNode<K, V>* _left;
AVLTreeNode<K, V>* _right;
AVLTreeNode<K, V>* _parent;
// 右子树-左子树 的高度差
int _bf; // balance factor
AVLTreeNode(const pair<K, V>& kv)
:_kv(kv)
, _left(nullptr)
, _right(nullptr)
, _parent(nullptr)
, _bf(0)
{}
// AVL树并没有规定必须要设计平衡因子
// 只是一个实现的选择，方便控制平衡
};从节点的定义我们可以看出，有普通的二叉搜树不同的是，AVL树中节点的设置添加了节点的parent节点，此处也是为了方便后续功能的实现（接着往下看就明白了）。除此之外，节点也定义了一个控制平衡因子_bf，用来表示当前节点右子树与左子树的高度差。
3. AVL树的插入和旋转
AVL树的插入过程可以分为两步：
- 按照二叉搜索树的方式插入新节点
- 调整节点的平衡因子
AVL树在插入的过程中，如果插入新节点后导致AVL树中某些节点的平衡因子的绝对值大于等于1时，要进行旋转操作，根据节点插入位置的不同，AVL树的旋转分为四种。接下来我们逐一分析可能出现的情况与解决该问题的旋转方法。
3.1. 左单旋

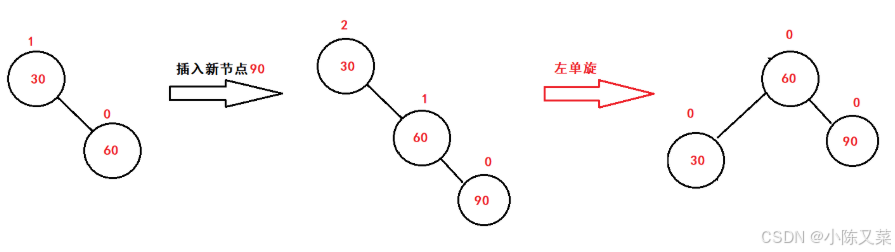

什么时候需要进行左单旋？当新节点插入在高度较高的右子树的右侧时，我们先看一个比较简单的情况，如下图我们要插入90，此时根节点的平衡因子会变成2，不满足AVL树的规则，所以我们应该进行旋转。
下面这种情况就是，新结点插在较高右子树的右侧，因此需要进行左单旋。
左单旋步骤如下：
- 让插入节点的父节点，也就是这里的60的左子树变成节点30的右子树，30这颗子树成为60的左子树。
- 调整改变节点的平衡因子。

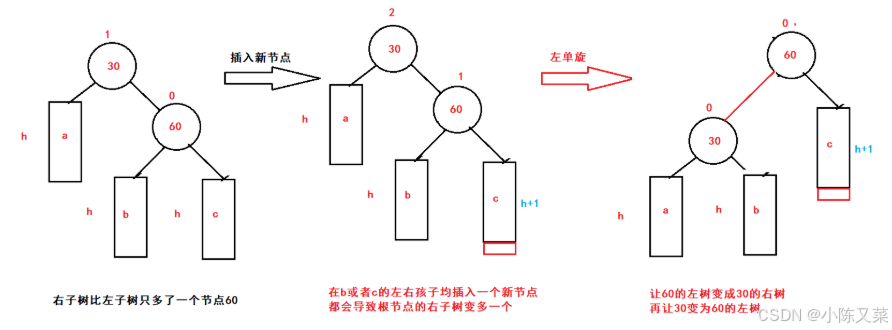

然后我们来看更复杂的情况，在下图中，无论在b还是c树下插入新节点，都是在30的右树下插入新节点，因此这里将有4中可能性（分别是b的左右孩子，c的左右孩子处），这里以c的孩子为例。但是情况均为左单旋情况。
左单旋步骤如下：
- 将60的左树变为30的右树
- 再让30成为60的左树
- 最后更改旋转因子
这里我们还需要考虑一些特殊情况：
- 60可能存在右子树也可能不存在。
- 30可能是根节点，也可能是子树，如果是根节点，那我需要更新根节点，如果是是子树，要考虑是左子树还是右子树。
代码实现左单旋：
void RotateL(Node* parent)
{
//左旋
Node* subR = parent->_right;
Node* subRL = subR->_left;
parent->_right = subRL;
if (subRL)
subRL->_parent = parent;
Node* ppNode = parent->_parent;
subR->_left = parent;
parent->_parent = subR;
if (parent == _root)
{
_root = subR;
_root->_parent = nullptr;
}
else
{
if (parent == ppNode->_left)
{
ppNode->_left = subR;
}
else
{
ppNode->_right = subR;
}
subR->_parent = ppNode;
}
//更新平衡因子
parent->_bf = 0;
subR->_bf = 0;
}这个地方可以比较形象地解释一下代码，我们抽离出原型：
旋转前：
parent
/ \
A subR
/ \
subRL C
旋转后：
subR
/ \
parent C
/ \
A subRL特殊的情况，parent不是根节点：
旋转前：
ppNode
/ \
parent D ← parent是ppNode的左孩子
/ \
A subR
/ \
subRL C
旋转后：
ppNode
/ \
subR D ← subR接替parent的位置
/ \
parent C
/ \
A subRL
------------------------------------------
旋转前：
ppNode
/ \
D parent ← parent是ppNode的右孩子
/ \
subR A
/ \
B subRL
旋转后：
ppNode
/ \
D subR ← subR接替parent的位置
/ \
parent A
/ \
B subRL3.2. 右单旋
右单旋的情况与左单旋的情况正好相反，当节点插入到更高左子树的左侧时，需要右单旋。

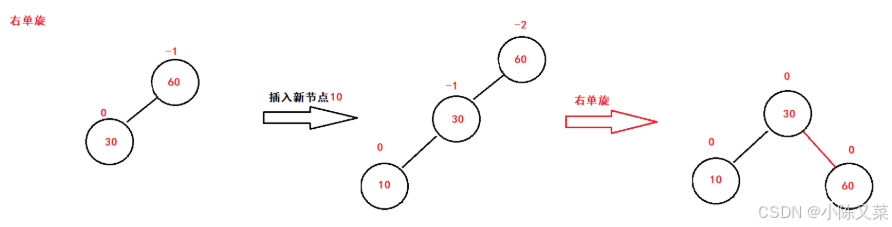

我们先举一个最简单的例子，在下图中，我们需要插入节点10，这导致60（根节点）的平衡因子不满足AVL树规则，那我们要想重新平衡，就需要将60的左子树较少一层即可，右子树增加一层，即将左子树提上来即可。
右单旋步骤：
- 将30的右子树变成60的左子树
- 再让60变成30的左子树
- 最后更新节点的平衡因子
我们再来讨论一下较为复杂的情况：
同样我们需要考虑一些特殊的情况：
- 30可能不存在右子树
- 60可能是根节点，也可能不是，如果不是，就可能是右子树，也可能是左子树
代码实现右单旋：
void RotateR(Node* parent)
{
//右旋
Node* subL = parent->_left;
Node* subLR = subL->_right;
parent->_left = subLR;
if (subLR)
subLR->_parent = parent;
Node* ppNode = parent->_parent;
subL->_right = parent;
parent->_parent = subL;
if (parent == _root)
{
_root = subL;
_root->_parent = nullptr;
}
else
{
if (ppNode->_left == parent)
{
ppNode->_left = subL;
}
else
{
ppNode->_right = subL;
}
subL->_parent = ppNode;
}
subL->_bf = parent->_bf = 0;
}3.3. 先左单旋再右单旋

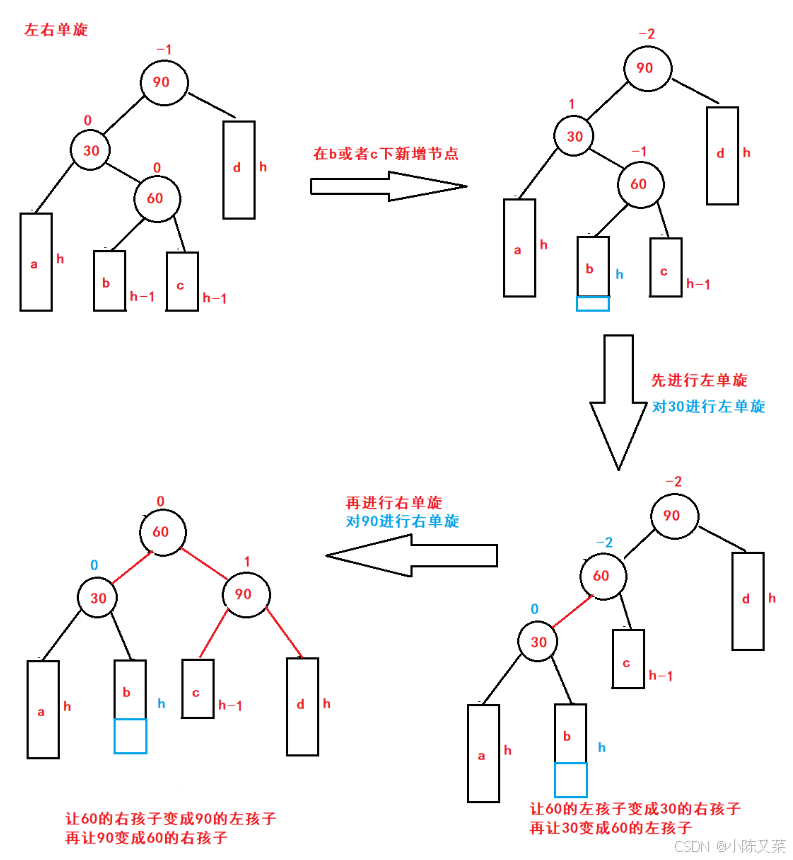

当新节点插入在较高左子树的右侧，就需要发生左右旋。
我们用图的形式直观地展示一下：
代码实现左右双旋：
//左右双旋
void RotateLR(Node* parent)
{
Node* subL = parent->_left;
Node* subLR = subL->_right;
int bf = subLR->_bf;
RotateL(parent->_left);//左
RotateR(parent);//右
//更新平衡因子
if (bf == 0)
{
parent->_bf = 0;
subL->_bf = 0;
subLR->_bf = 0;
}
else if (bf == 1)
{
parent->_bf = 0;
subL->_bf = -1;
subLR->_bf = 0;
}
else if (bf == -1)
{
parent->_bf = 1;
subL->_bf = 0;
subLR->_bf = 0;
}
else
{
// subLR->_bf 旋转前就出现问题
assert(false);
}
}3.4. 先右单旋在左单旋

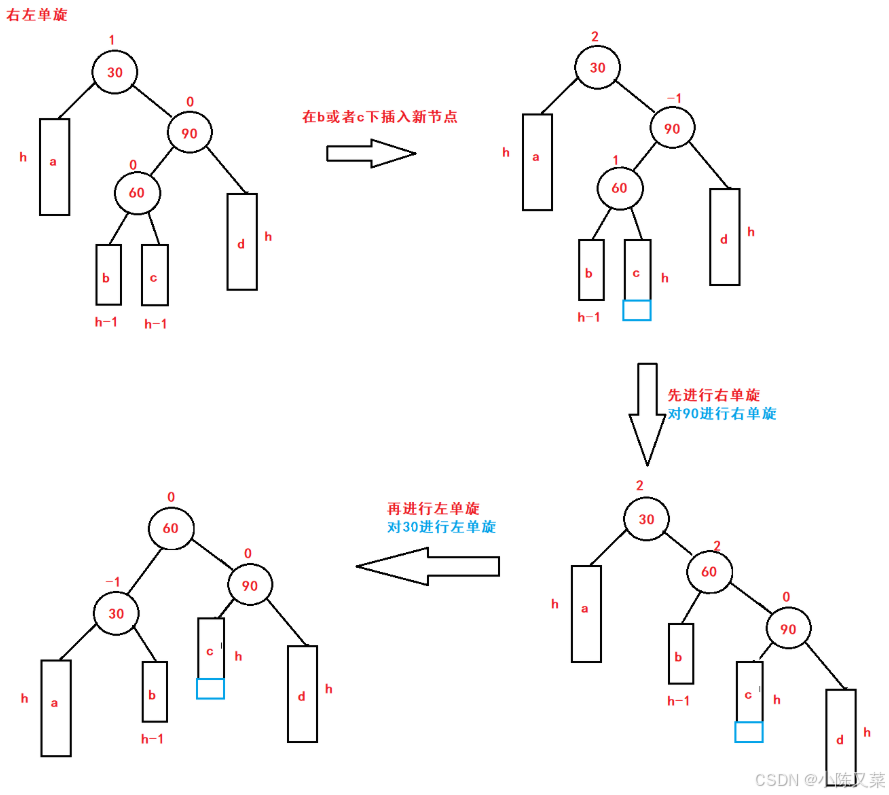

当新节点插入较高右子树的左侧时就要进行右左单旋。我们直接来看具体情况
将右左双旋变成单旋再旋转，即对90进行右单旋再对30进行左单旋，旋转完再考虑平衡因子的更新。
代码实现右左双旋：
//右左双旋
void RotateRL(Node* parent)
{
Node* subR = parent->_right;
Node* subRL = subR->_left;
int bf = subRL->_bf;
RotateR(parent->_right);
RotateL(parent);
if (bf == 0)
{
subRL->_bf = 0;
parent->_bf = 0;
subR->_bf = 0;
}
else if (bf == 1)
{
subRL->_bf = 0;
parent->_bf = -1;
subR->_bf = 0;
}
else if(bf == -1)
{
subRL->_bf = 0;
parent->_bf = 0;
subR->_bf = 1;
}
else
{
// subLR->_bf 旋转前就有问题
assert(false);
}
}AVL树的旋转共以上四种情况。
总结：
加入pParent为根的子树不平衡时，即pParent的平衡因子为2或者-2，分以下情况考虑：
-
pParent的平衡因子为2，说明pParent的右子树高，设pParent的右子树的根伟pSubR
-
当pSubR的平衡因子为1时，执行左单旋
-
当pSubR的平衡因子为-1时，执行右左双旋转
-
-
pParent的平衡因子为-2，说明pParent的左子树高，设pParent的左子树的跟为pSubL
-
当pSubL的平衡因子为-1时，执行右单旋
-
当pSubL的平衡因子为1是，执行左右双旋
-
旋转完成后，原pParent为跟的子树的高度降低，已经平衡，不需要再向上更新了。
考虑完所有的旋转情况后，我们此时实现insert插入。
insert插入大框架还是二叉搜索树的insert,只不过加入了平衡因子，不平衡时进行旋转。
4. AVL树insert实现代码
bool Insert(const pair<K, V>& kv)
{
//1、按照搜索树的规则插入
//2、看是否违反平衡规则，如果违反就需要处理：旋转
if (_root == nullptr)
{
_root = new Node(kv);
_root->_bf = 0;
return true;
}
Node* parent = nullptr;
Node* cur = _root;
while (cur)
{
if (cur->_kv.first < kv.first)
{
parent = cur;
cur = cur->_right;
}
else if (cur->_kv.first > kv.first)
{
parent = cur;
cur = cur->_left;
}
else
{
return false;
}
}
cur = new Node(kv);
if (parent->_kv.first < kv.first)
{
parent->_right = cur;
}
else
{
parent->_left = cur;
}
cur->_parent = parent;
//.....
//更新平衡因子
while (parent)
{
if (cur == parent->_right)
{
parent->_bf++;
}
else
{
parent->_bf--;
}
//是否继续更新？
// 1 or -1 ->插入节点填上了矮的那边
if (parent->_bf == 0)
{
break;
}
//0->1 或者 -1 插入节点导致一边变高了
else if (parent->_bf == 1 || parent->_bf == -1)
{
//子树的高度变了，继续更新祖先
cur = cur->_parent;
parent = parent->_parent;
}
// -1 or 1 -》 2 or -2 插入几点导致本来高的一边更高了
else if (parent->_bf == 2 || parent->_bf == -2)
{
//子树不平衡-- 需要旋转处理
if (parent->_bf == 2 && cur->_bf == 1)//左单旋
{
RotateL(parent);
}
else if (parent->_bf == -2 && cur->_bf == -1)//右
{
RotateR(parent);
}
else if (parent->_bf == -2 && cur->_bf == -1)//左右双旋
{
RotateLR(parent);
}
else if (parent->_bf == 2 && cur->_bf == -1) // 右左双旋
{
RotateRL(parent);
}
break;
}
else
{
//插入之前AVL树就存在不平衡子树
assert(false);
}
}
return true;
}5. 判断一棵树是否是AVL树
由于AVL是在二叉搜索树的基础上加入了平衡机制，因此验证AVL树可以分为两步：
- 首先验证其是否为二叉搜索树：如果中序遍历可得到一个有序的序列，就说明是二叉搜索树
- 验证其是否为平衡树（把握AVL树的规则）：
- 每个节点子树高度差的绝对值不超过1（注意节点如果没有平衡因子）
- 节点的平衡因子是否计算正确
- 每个AVL树的左右子树也为AVL树，因此可以使用递归判断其左右子树是否为AVL树
代码实现：
void _InOrder(Node* root)
{
if (root == nullptr)
return;
_InOrder(root->_left);
cout << root->_kv.first << " ";
_InOrder(root->_right);
}
int _Height(Node* root)
{
if (root == nullptr)
return 0;
int lh = _Height(root->_left);
int rh = _Height(root->_right);
return lh > rh ? lh + 1 : rh + 1;
}
//是否是平衡树
bool _IsBalanceTree(Node* root)
{
// 空树也是AVL树
if (nullptr == root)
return true;
// 计算pRoot节点的平衡因子：即pRoot左右子树的高度差
int leftHeight = _Height(root->_left);
int rightHeight = _Height(root->_right);
int diff = rightHeight - leftHeight;
// 如果计算出的平衡因子与pRoot的平衡因子不相等，或者
// pRoot平衡因子的绝对值超过1，则一定不是AVL树
if (abs(diff) >= 2)
{
cout << root->_kv.first << "节点平衡因子异常" << endl;
return false;
}
if (diff != root->_bf)
{
cout << root->_kv.first << "节点平衡因子不符合实际" << endl;
return false;
}
// pRoot的左和右如果都是AVL树，则该树一定是AVL树
return _IsBalanceTree(root->_left)
&& _IsBalanceTree(root->_right);
}6. AVL树的验证与查看
我们通过层序遍历的方式来查看AVL树，层序遍历我们使用到队列：
//层序输出
vector<vector<int>> levelOrder() {
vector<vector<int>> vv;
if (_root == nullptr)
return vv;
queue<Node*> q;
int levelSize = 1;
q.push(_root);
while (!q.empty())
{
// levelSize控制一层一层出
vector<int> levelV;
while (levelSize--)
{
Node* front = q.front();
q.pop();
levelV.push_back(front->_kv.first);
if (front->_left)
q.push(front->_left);
if (front->_right)
q.push(front->_right);
}
vv.push_back(levelV);
for (auto e : levelV)
{
cout << e << " ";
}
cout << endl;
// 上一层出完，下一层就都进队列
levelSize = q.size();
}
return vv;
}我们来试着手动插入一些数据来看一下程序是否正确：
6.1. 顺序插入
void TestAVLTree2()
{
const size_t N = 10;
vector<int> v;
v.reserve(N);
srand(time(0));//生成随机树
for (size_t i = 0; i < N; ++i)
{
//v.push_back(rand());
v.push_back(i);
}
AVLTree<int, int> t;
for (auto e : v)
{
t.Insert(make_pair(e, e));
}
t.levelOrder();
cout << endl;
cout << "是否平衡?" << t.IsBalanceTree() << endl;
cout << "高度:" << t.Height() << endl;
//t.InOrder();

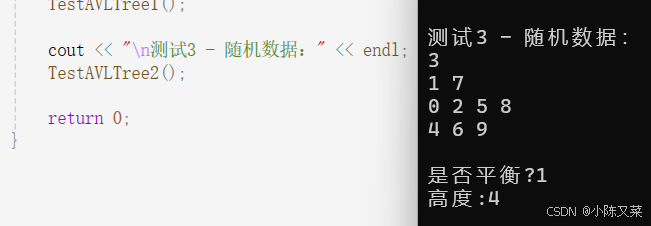

}运行结果：
6.2. 随机值插入
void TestAVLTree2()
{
const size_t N = 10;
vector<int> v;
v.reserve(N);
srand(time(0));//生成随机树
for (size_t i = 0; i < N; ++i)
{
v.push_back(rand());
}
AVLTree<int, int> t;
for (auto e : v)
{
t.Insert(make_pair(e, e));
}
t.levelOrder();
cout << endl;
cout << "是否平衡?" << t.IsBalanceTree() << endl;
cout << "高度:" << t.Height() << endl;
//t.InOrder();

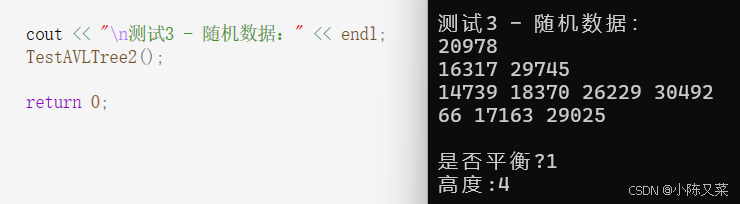

}运行结果：
7. AVL树的性能
AVL树是一颗绝对平衡的二叉搜索树，其要求每个节点的左右子树高度差的绝对值都不超过1，这样可以保证查询时高效的时间复杂度，即O（log N）。但是如果要对AVL树做一些结构修改的操作，性能非常低下。比如：插入是要维护其绝对平衡，旋转的次数比较多，更差的是在删除时，可能要一直让旋转持续到根。这也是为什么本篇没有分析AVL的删除。
总地来说，如果需要一种查询高效且有序的数据结构，而且数据的个数为静态的（即不会变），可以考虑AVL树，但如果要经常修改，就不适合使用AVL树。
（本篇完）
