手把手入门MO | 如何通过通过 FineBI 实现 MatrixOne 的可视化报表

1. 概述

FineBI 是新一代大数据分析工具，它有助于企业的业务人员深入了解和充分利用他们的数据。在 FineBI 中，用户可以轻松地制作多样化的数据可视化信息，自由分析和探索数据。FineBI 具有多种数据连接功能，可用于创建各种复杂的报表，构建数据决策分析系统，广泛应用于公司经营管理、生产管理、财务智能核算、销售运营等领域。

MatrixOne 支持连接到数据可视化工具 FineBI。本文将指导您如何通过 FineBI 连接到单机版 MatrixOne，并创建各种可视化数据报表，将它们组装成仪表板，以便进行数据分析和探索。

2. 前期准备

• 已完成安装和启动 MatrixOne。
• 已完成安装 FineBI 和 FineBI 初始化设置。

#Note

本篇文档所展示的操作示例中使用的 FineBI 版本为 Linux 6.0 版本，你可以选择安装包 Linux_unix_FineBI6_0-CN.sh。

3. 通过 FineBI 连接 MatrixOne 服务

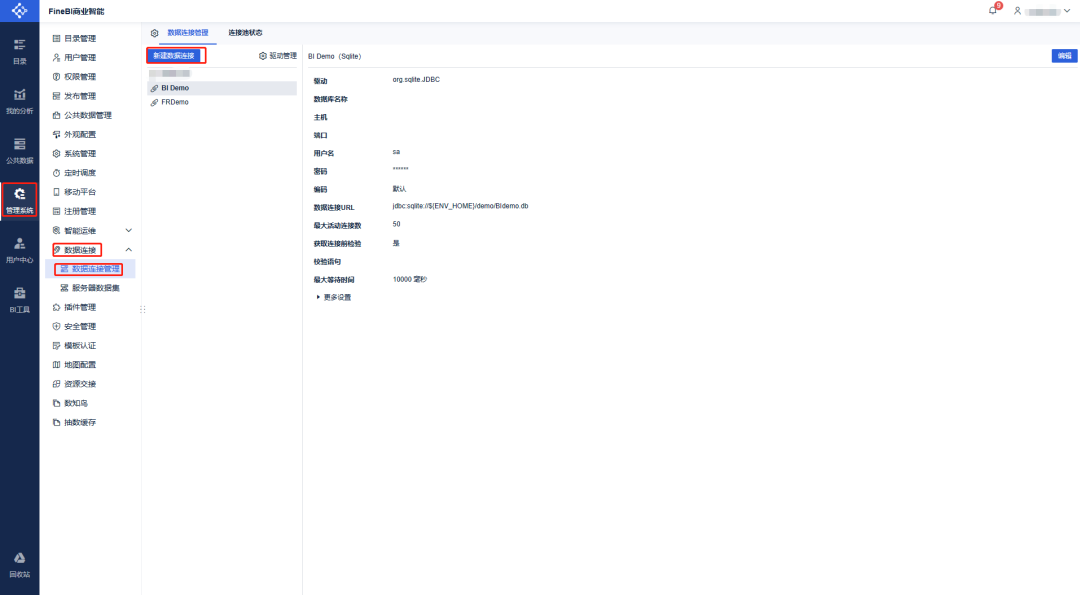

Step 1 - 登录 FineBI 后，选择管理系统 > 数据连接 > 数据连接管理 > 新建数据连接，如下图所示，选择 MySQL

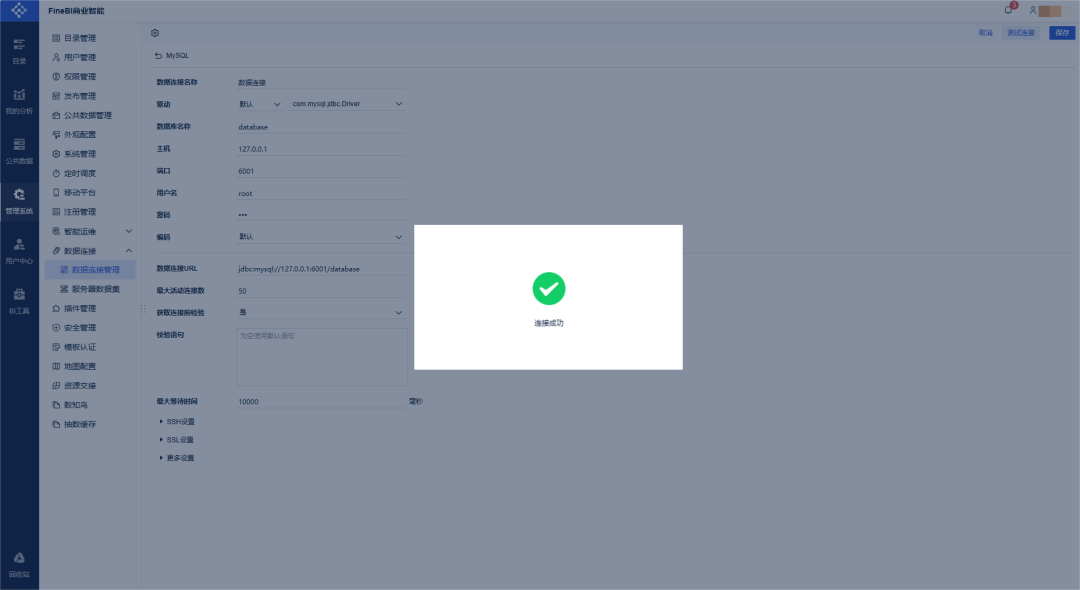

Step 2 - 填写 MatrixOne 连接配置，包括数据库名称、主机、端口、用户名、密码，其他参数可以按默认设置。您可以点击测试连接按钮来验证连接是否可用，然后点击保存进行连接保存：

4. 利用 MatrixOne 数据制作可视化报表

1. 创建 Demo 数据

首先，登录到 MatrixOne 数据库，然后执行以下 SQL 语句来创建演示所需的数据表和视图：

create database orders;
use orders;
CREATE TABLE `category` (`product_category_name` VARCHAR(255) DEFAULT NULL,
`product_category_name_english` VARCHAR(255) DEFAULT NULL );
CREATE TABLE `item` (`order_id` VARCHAR(255) NOT NULL, `order_item_id` INT DEFAULT null,
`product_id` VARCHAR(255) DEFAULT null,
`seller_id` VARCHAR(255) DEFAULT null, `shipping_limit_date` DATETIME DEFAULT null,
`price` DECIMAL(10,2) DEFAULT null,
`freight_value` DECIMAL(10,2) DEFAULT null
);
CREATE TABLE `review` (
`review_id` VARCHAR(255) NOT NULL,
`order_id` VARCHAR(255) DEFAULT null,
`review_score` TINYINT DEFAULT null,
`review_comment_title` VARCHAR(255) DEFAULT null,
`review_comment_message` TEXT DEFAULT null,
`review_creation_date` DATETIME DEFAULT null,
`review_answer_timestamp` DATETIME DEFAULT null,
PRIMARY KEY (`review_id`)
);
CREATE TABLE `order_time` (
`order_id` VARCHAR(255) NOT NULL,
`customer_id` VARCHAR(255) DEFAULT null,
`y` INT DEFAULT null,
`q` INT DEFAULT null,
`m` INT DEFAULT null,
`d` DATE DEFAULT null,
`h` INT DEFAULT null,
`order_purchase_timestamp` DATETIME DEFAULT null
);
CREATE TABLE `orders` (
`order_id` VARCHAR(255) NOT NULL,
`customer_id` VARCHAR(255) DEFAULT null,
`order_status` VARCHAR(255) DEFAULT null,
`order_purchase_timestamp` DATETIME DEFAULT null,
`order_approved_at` DATETIME DEFAULT null,
`order_delivered_carrier_date` DATETIME DEFAULT null,
`order_delivered_customer_date` DATETIME DEFAULT null,
`order_estimated_delivery_date` DATETIME DEFAULT null,
PRIMARY KEY (`order_id`)
);
CREATE TABLE `product` (
`product_id` VARCHAR(255) NOT NULL,
`product_category_name` VARCHAR(255) DEFAULT null,
`product_name_lenght` INT DEFAULT null,
`product_description_lenght` INT DEFAULT null,
`product_photos_qty` INT DEFAULT null,
`product_weight_g` INT DEFAULT null,
`product_length_cm` INT DEFAULT null,
`product_height_cm` INT DEFAULT null,
`product_width_cm` INT DEFAULT null,
PRIMARY KEY (`product_id`)
);
CREATE TABLE `rfm` (
`customer_id` VARCHAR(255) DEFAULT null,
`user_type` VARCHAR(255) DEFAULT null,
`shijian` DATE DEFAULT null
);

CREATE view total_order_value as select  t.order_id,product_id,seller_id,(price*total)+(freight_value*total) as order_value  from (select order_id,count(*) as total  from item group by order_id) t join item on t.order_id=item.order_id;

CREATE view order_detail as select a.order_id,product_id,seller_id, customer_id,round(order_value,2) as order_value, y,q,m,d,h,order_purchase_timestamp from total_order_value a inner join order_time b on a.order_id=b.order_id;

接下来，使用以下 SQL 导入语句，将预先准备的 Demo 数据导入到 MatrixOne 数据库的相应表中。

#Note

请注意，路径 /root/data/table_name.csv 是各表数据文件的路径，您可以参考此过程自行生成数据。

use orders;
load data local infile '/root/data/category.csv' into table category FIELDS TERMINATED BY ',' OPTIONALLY ENCLOSED BY '"' LINES TERMINATED BY "\r\n";
load data local infile '/root/data/review.csv' into table review FIELDS TERMINATED BY ',' OPTIONALLY ENCLOSED BY '"' LINES TERMINATED BY "\r\n";
load data local infile '/root/data/product.csv' into table product FIELDS TERMINATED BY ',' OPTIONALLY ENCLOSED BY '"' LINES TERMINATED BY "\r\n";
load data local infile '/root/data/item.csv' into table item FIELDS TERMINATED BY ',' OPTIONALLY ENCLOSED BY '"' LINES TERMINATED BY "\r\n";
load data local infile '/root/data/order_time.csv' into table order_time FIELDS TERMINATED BY ',' OPTIONALLY ENCLOSED BY '"' LINES TERMINATED BY "\r\n";
load data local infile '/root/data/orders.csv' into table orders FIELDS TERMINATED BY ',' OPTIONALLY ENCLOSED BY '"' LINES TERMINATED BY "\r\n";
load data local infile '/root/data/rfm.csv' into table rfm FIELDS TERMINATED BY ',' OPTIONALLY ENCLOSED BY '"' LINES TERMINATED BY "\r\n";

2. 添加数据集

在 FineBI 中，点击公共数据，然后点击新建文件夹，创建并选择一个文件夹，然后点击新建数据集，选择 SQL 数据集，将 SQL 查询添加到选定的文件夹中。输入数据集名称并填写 SQL 查询，如下所示：

select d,
count(order_id) as order_num,
count(DISTINCT customer_id)
from orders.order_detail
group by d
order by d

您可以点击预览按钮查看 SQL 查询的结果，然后点击确定进行保存：

下面是本示例中使用的所有查询 SQL 的示例：

-- 日活用户数及订单数
select d,
count(order_id) as order_num,
count(DISTINCT customer_id)
from orders.order_detail
group by d
order by d

-- 月活用户数及订单数
select count(DISTINCT customer_id),
count(order_id),
concat(y, '-', m)
from orders.order_detail
group by y,m
order by y,m

-- 各时段活跃用户数及订单数
select h,
count(DISTINCT customer_id),
count(order_id) order_num
from orders.order_detail
group by h
order by h

-- 各类型用户数量
SELECT count(*),
user_type
from orders.rfm
GROUP BY user_type

-- 月 GMV
select y,m,
sum(order_value),
concat(y, "-", m) month
from orders.order_detail
group by y,m
order by y,m

-- 季度 GMV
select y,q,
sum(order_value) gmv,
concat(y, "季度", q) as quator
from orders.order_detail
group by y,q
order by concat(y, "季度", q) asc

-- 季度 ARPU
select y,q,
round((sum(order_value)/count(DISTINCT customer_id)),2) arpu,
concat(y, "季度", q) as quator
from orders.order_detail
group by y,q
order by y,q

-- 月度 ARPU
select y,m,
round((sum(order_value)/count(DISTINCT customer_id)),2) arpu,
concat(y, "-", m) as month
from orders.order_detail
group by y,m
order by y,m

-- 重要挽留用户热门指数
SELECT e.product_category_name_english good_type,
SUM(a.order_value) ordder_total_value,
ROUND(AVG(c.review_score), 2) good_review_score,
(0.7*SUM(a.order_value)+

0.3*10000*ROUND(AVG(c.review_score), 7))
top_rank_rate
FROM orders.order_detail a
INNER JOIN
(SELECT customer_id
from orders.rfm
WHERE user_type='重要挽留用户' ) as b ON a.customer_id=b.customer_id
LEFT JOIN orders.review c ON a.order_id=c.order_id
LEFT JOIN orders.product d ON a.product_id=d.product_id
LEFT JOIN orders.category e ON d.product_category_name=e.product_category_name
where e.product_category_name_english is not NULL
GROUP BY e.product_category_name_english limit 50

-- 一般挽留用户热门指数
SELECT e.product_category_name_english good_type,
SUM(a.order_value) ordder_total_value,
ROUND(AVG(c.review_score), 2) good_review_score,
(0.7*SUM(a.order_value)+0.3*10000*ROUND(AVG(c.review_score), 7))
top_rank_rate
FROM orders.order_detail a
INNER JOIN
(SELECT customer_id from orders.rfm
WHERE user_type='一般挽留用户' ) as b ON a.customer_id=b.customer_id
LEFT JOIN orders.review c ON a.order_id=c.order_id
LEFT JOIN orders.product d ON a.product_id=d.product_id
LEFT JOIN orders.category e ON d.product_category_name=e.product_category_name
where e.product_category_name_english is not NULL
GROUP BY e.product_category_name_english limit 50

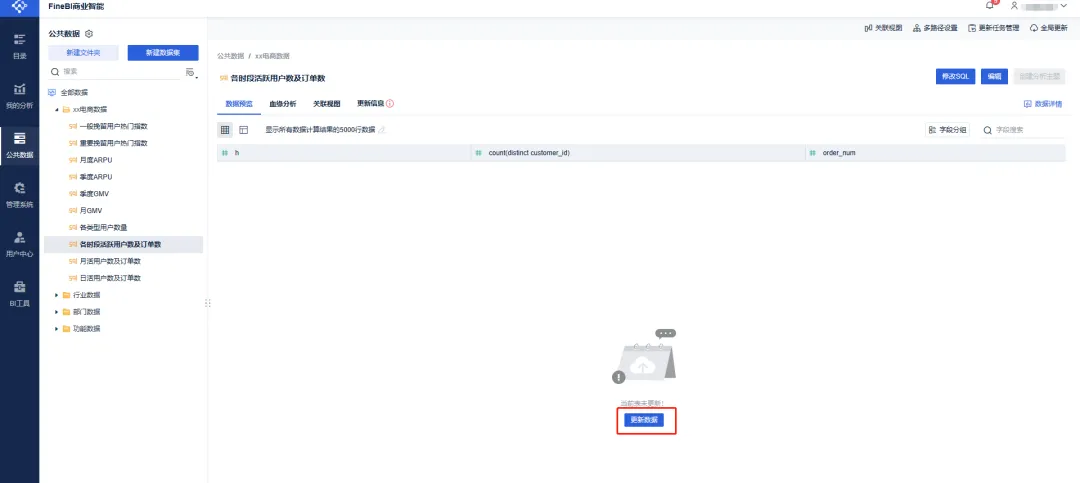

3. 更新数据

保存数据集后，您需要点击更新数据按钮，等待数据更新完成后才能进行分析：

4. 创建分析主题

本示例的分析主题用于可视化展示电商平台的一般挽留用户、重要挽留用户、月 ARPU、季度 ARPU、不同时段活跃用户、日活跃用户、月活跃用户数及订单数等数据，以辅助决策和提升业务。创建分析主题的具体步骤如下：

• 点击我的分析，然后点击新建文件夹，创建并选择一个文件夹。

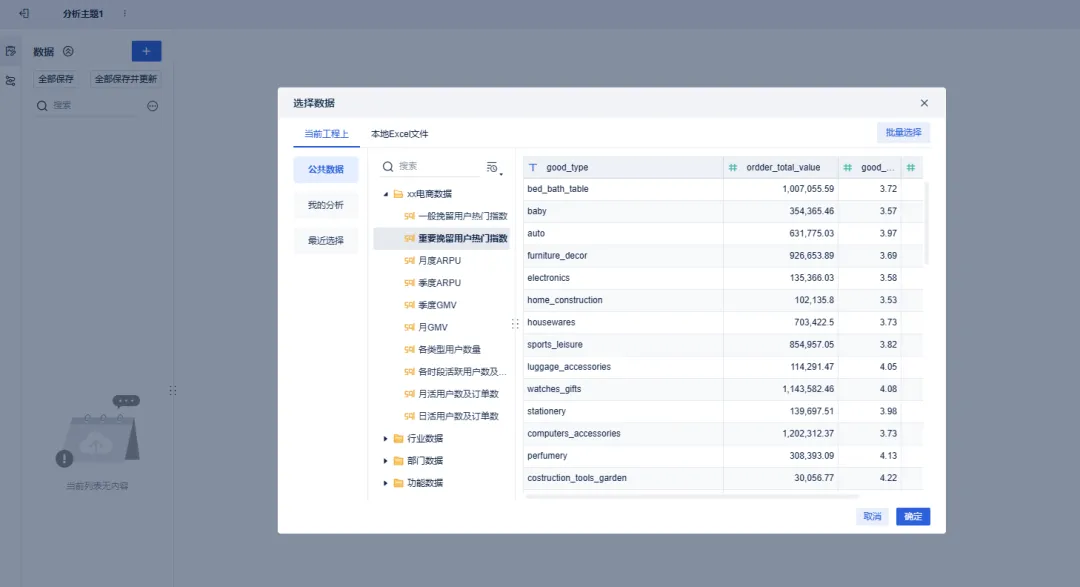

• 点击新建分析主题，选择上一步创建的数据集，然后点击确定。

#Note

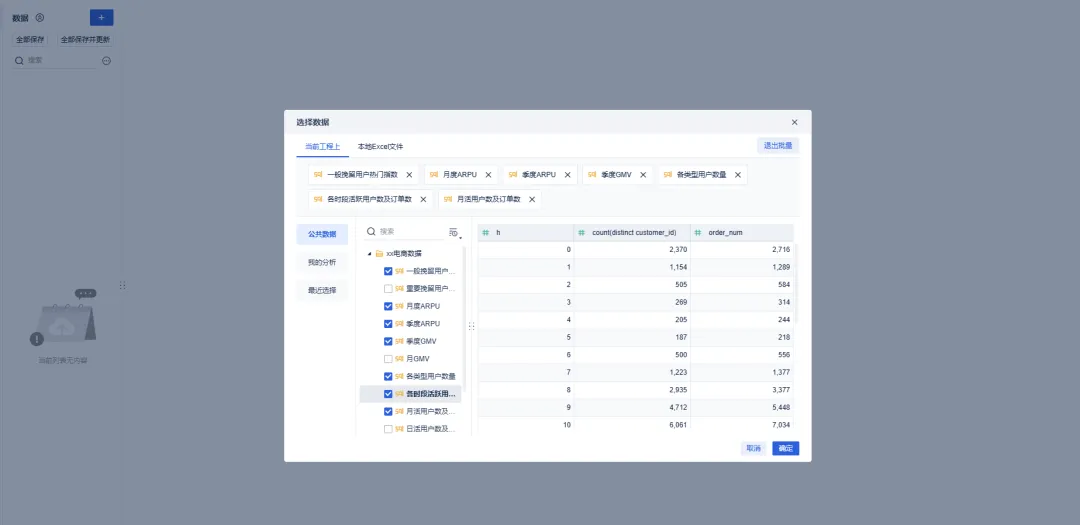

您可以使用批量选择功能来选择多个数据集进行主题分析。

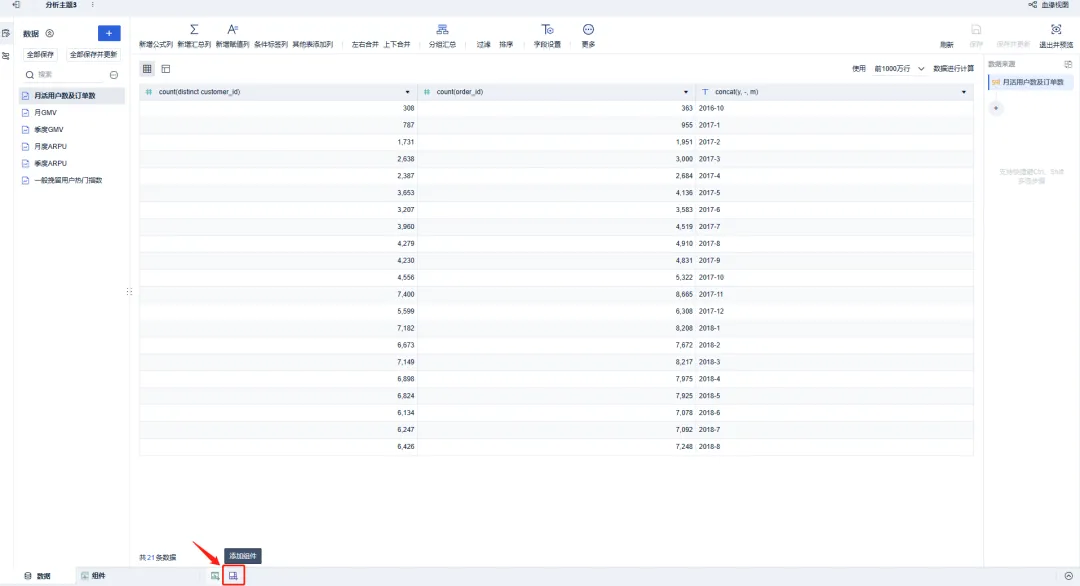

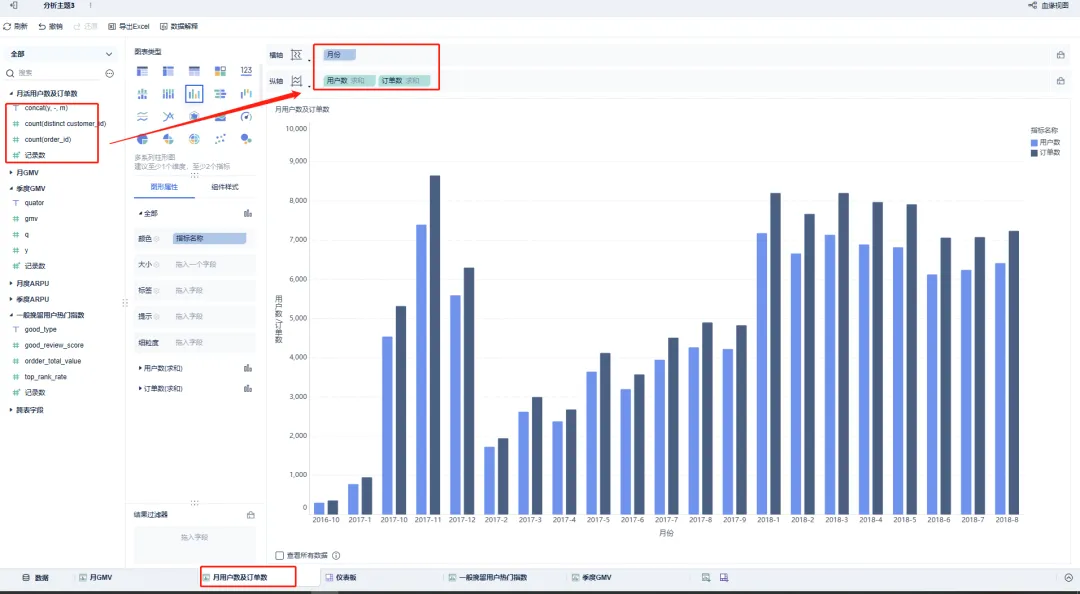

点击添加组件按钮，选择图表类型，将左侧的字段按需要拖动到右侧，双击修改字段可视化名称，在下方修改组件名称，组件名称即该组件所分析的报表内容：

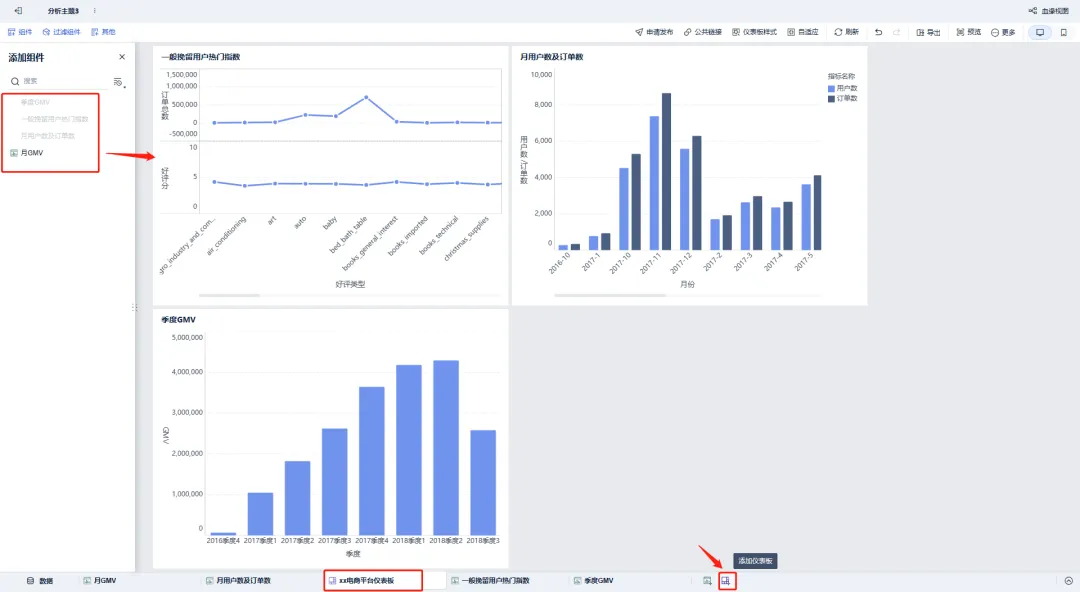

5. 组装仪表板

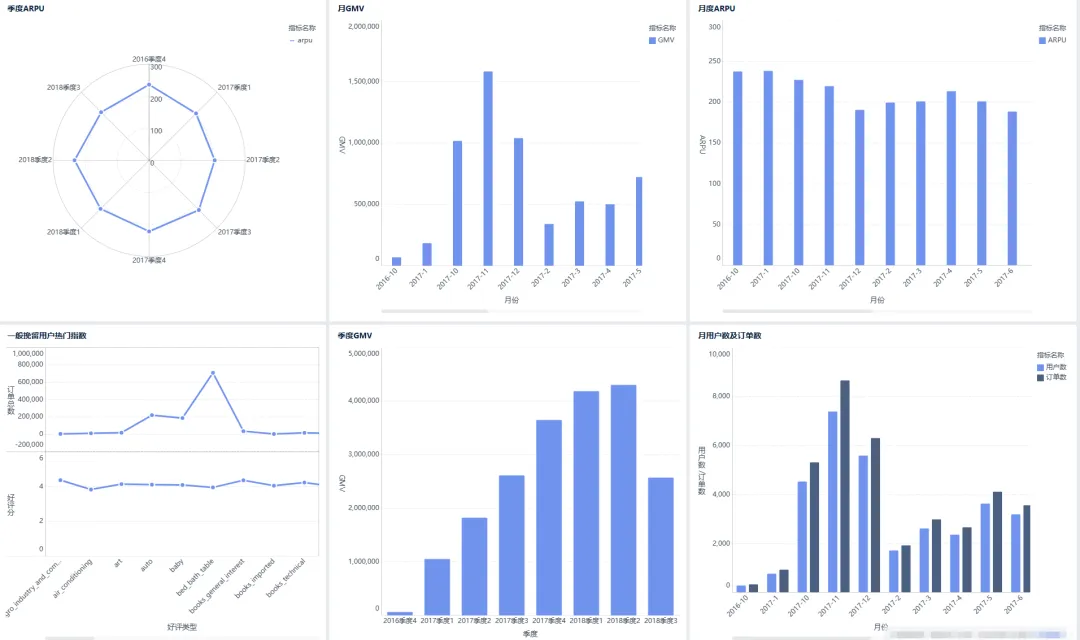

点击添加仪表板，将刚刚创建的组件添加到仪表板中。您可以自由拖动和缩放组件的大小和位置，并在下方修改组件名称，以描述该组件所分析的报表内容。

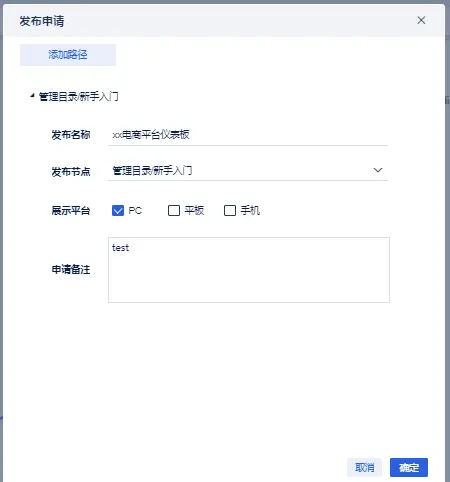

6. 发布仪表板

组装完成后，点击申请发布，设置发布名称、发布节点和展示平台。然后点击

现在，您可以在首页导航下找到刚刚发布的仪表板，并查看其展示效果。

---
