【电池通过三相逆变器连接到电网】PI的控制器用于根据电网的线电压控制逆变器研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

一、电池 - 三相逆变器并网系统的核心架构与工作原理

电池储能系统通过三相逆变器实现并网运行，是分布式能源接入电网的关键技术，广泛应用于光伏配套储能、微电网调频、峰谷电价套利等场景。其核心功能是将电池输出的直流电（通常为 200V-800V）通过三相逆变器转换为与电网同频、同相、同幅值的交流电（如 380V/50Hz），实现电能双向流动与高效利用。

（一）系统拓扑结构

典型电池 - 三相逆变器并网系统由四部分组成，各模块功能与参数配置如下：

1. 电池储能单元：通常采用锂离子电池组（如磷酸铁锂电池），通过串并联实现额定电压与容量需求，例如 100kWh 储能系统常配置为 400V/250Ah（额定容量），支持最大充放电电流 1C（250A），并配备电池管理系统（BMS），实时监测电池 SOC（State of Charge）、电压、温度，避免过充过放；

1. 直流侧电路：包含直流滤波电容（Cdc）与预充电电路。直流滤波电容容量通常为 1000μF-4700μF，用于抑制电池输出电压波动，确保逆变器输入电压纹波≤2%；预充电电路由限流电阻（如 10Ω/50W）与继电器组成，避免逆变器启动时电容充电电流过大（通常可抑制至额定电流的 1/5 以下）；

1. 三相逆变器主电路：采用两电平或三电平拓扑，核心为 6 个 IGBT 模块（如英飞凌 FS450R12KE3），构成三相全桥结构。两电平拓扑适用于中低压场景（≤1000V），三电平拓扑（如 NPC 拓扑）适用于高压场景（1000V-3000V），可降低开关损耗与输出谐波；

1. 交流侧电路与并网接口：包含 LCL 滤波器（由逆变器侧电感 L1、电网侧电感 L2、滤波电容 Cf 组成）与并网开关。LCL 滤波器可有效抑制逆变器开关产生的高频谐波（如 2kHz-20kHz），通常设计为在开关频率处衰减≥40dB，确保并网电流谐波满足 GB/T 19939-2005《光伏系统并网技术要求》（总谐波畸变率 THD≤5%）；并网开关采用带灭弧装置的交流接触器，支持额定电流 1.2 倍过载能力，实现系统与电网的安全连接 / 断开。

（二）并网工作机制

系统通过 “直流 - 交流转换 + 电网同步控制” 实现并网运行，核心逻辑如下：

1. 启动阶段：BMS 检测电池状态（SOC≥20%、温度 - 20℃-50℃），预充电电路导通，直流滤波电容电压升至电池电压 90% 以上后，预充电电阻被短接，逆变器进入待机状态；

1. 电网同步：通过锁相环（PLL）检测电网线电压的频率（如 50Hz±0.5Hz）、相位与幅值，确保逆变器输出电压与电网同步，同步误差需满足：频率偏差≤0.1Hz，相位偏差≤5°，幅值偏差≤5%；

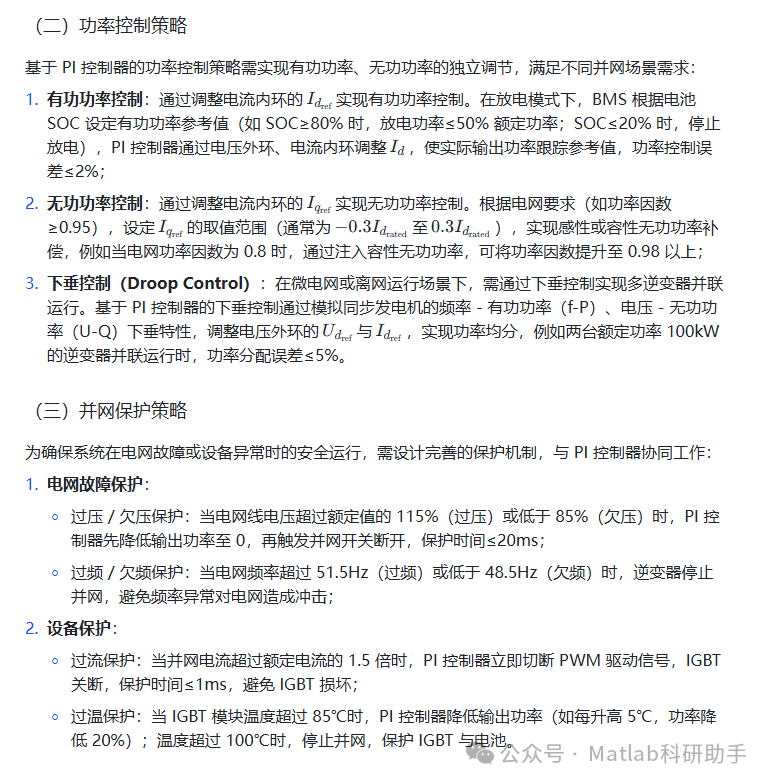

1. 功率控制：根据调度指令（如充放电功率需求），PI 控制器调节逆变器开关管的 PWM 占空比，控制直流侧电能转换为交流电能注入电网（放电模式），或电网电能转换为直流电能存入电池（充电模式）；

1. 停机阶段：当接收停机指令或检测到电网故障（如过压、欠压、过频、欠频）时，逆变器先逐步降低输出功率至 0，再断开并网开关，避免孤岛运行与设备损坏。

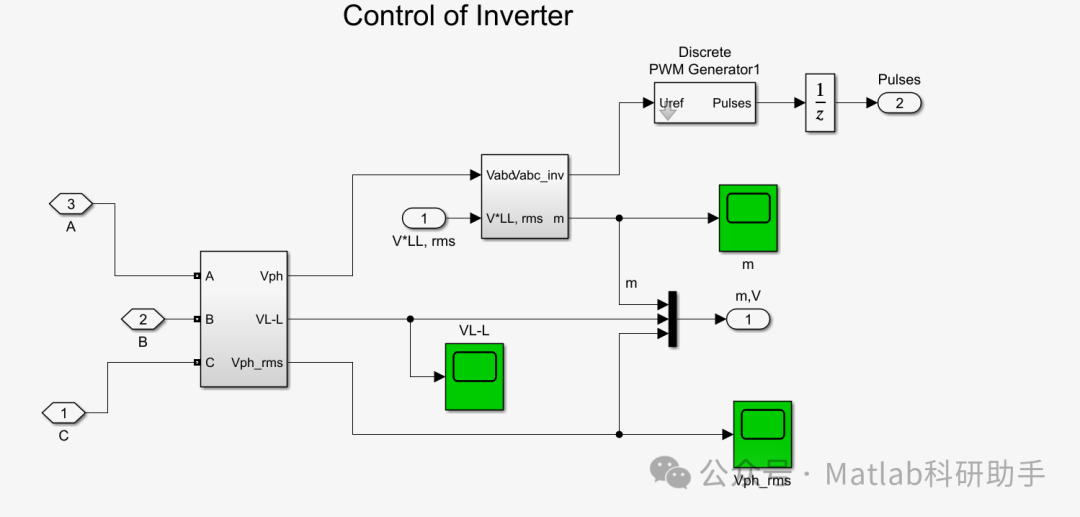

二、基于电网线电压的 PI 控制器设计核心

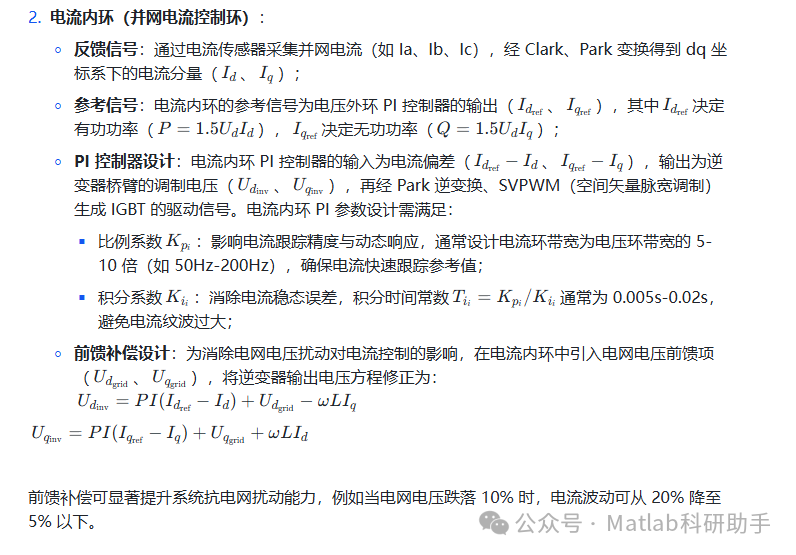

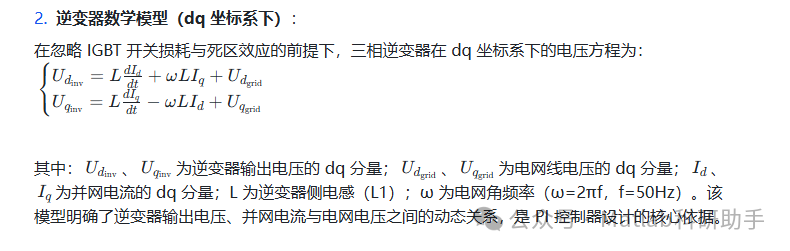

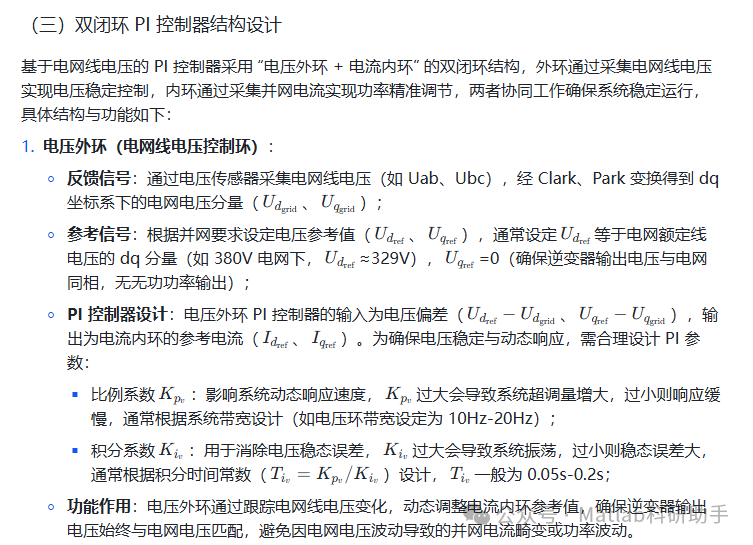

PI（比例 - 积分）控制器因结构简单、鲁棒性强、工程实现难度低，成为三相逆变器并网控制的主流方案。其核心是通过采集电网线电压信号，构建电压外环与电流内环的双闭环控制结构，实现对逆变器输出电压、电流的精准调控，确保并网电能质量与系统稳定性。

（一）控制目标与性能指标

基于电网线电压的 PI 控制器需实现以下核心目标，且需满足相应性能指标：

1. 并网同步精度：逆变器输出线电压与电网线电压的幅值偏差≤2%，相位偏差≤3°，频率偏差≤0.05Hz，确保无冲击并网；

1. 动态响应速度：当电网线电压波动（如 ±10% 额定电压）或功率指令变化（如从 0% 突增至 100% 额定功率）时，系统响应时间≤10ms，超调量≤10%；

1. 稳态控制精度：并网电流 THD≤3%（额定功率下），有功功率控制误差≤2%，无功功率控制误差≤5%；

1. 抗干扰能力：在电网电压暂降（如电压跌落至 70% 额定值，持续 0.5s）或谐波污染（如电网含 3 次、5 次谐波，幅值≤5%）场景下，系统仍能稳定运行，无保护停机。

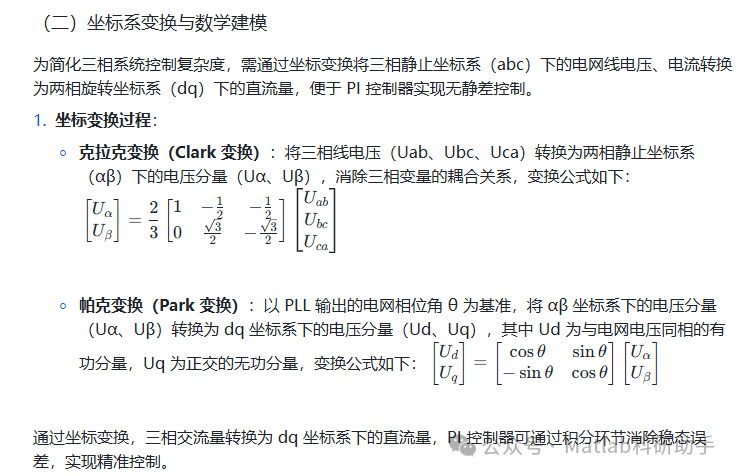

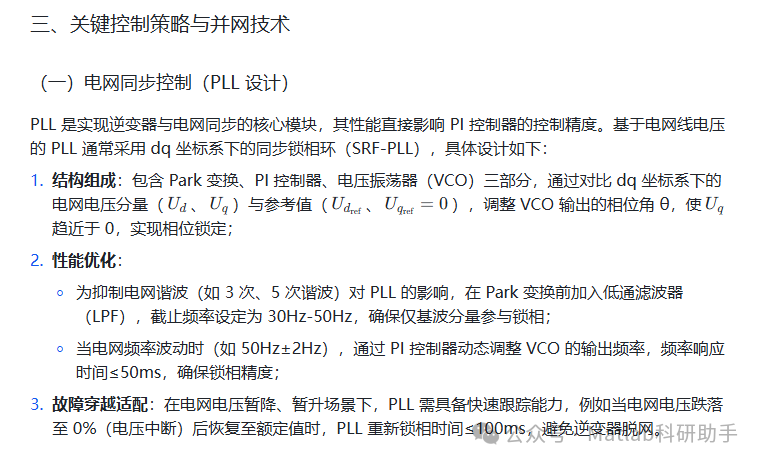

四、结论与未来展望

基于电网线电压的 PI 控制器通过 “电压外环 + 电流内环” 双闭环结构，实现了电池 - 三相逆变器并网系统的精准控制，在稳态精度、动态响应、抗干扰能力等方面表现优异，可满足分布式能源并网的技术要求。其核心优势在于结构简单、工程实现成本低、鲁棒性强，已广泛应用于中低压并网场景。

未来研究与应用可向以下方向深化：

1. 高比例新能源并网适配：随着新能源渗透率提升，电网呈现弱惯量、高扰动特性，需优化 PI 控制器与先进控制算法（如模型预测控制 MPC）的结合，提升系统对电网动态的适应能力，例如在高比例光伏并网场景下，实现功率波动抑制率≥80%；

1. 储能 - 电网互动控制：基于 PI 控制器设计需求响应（DR）功能，根据电网电价信号或调度指令，动态调整充放电功率，例如在峰谷电价差场景下，实现谷段充电、峰段放电，提升储能系统经济性；

1. 多电平拓扑拓展：针对高压并网场景（如 10kV 配电网），将 PI 控制器应用于三电平、五电平逆变器，通过优化 dq 坐标系下的调制策略，降低开关损耗与输出谐波，实现高压、大功率并网（如 500kW-1MW）；

1. 数字孪生与智能运维：构建电池 - 逆变器并网系统的数字孪生模型，通过实时仿真与 PI 控制器参数优化，实现系统状态监测、故障预警与寿命预测，例如提前 3 个月预测 IGBT 模块老化，降低运维成本。

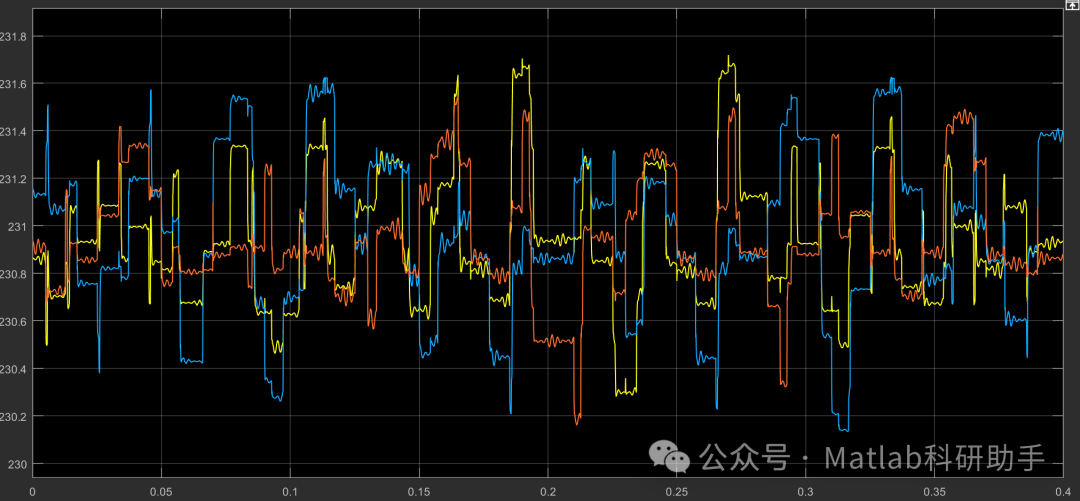

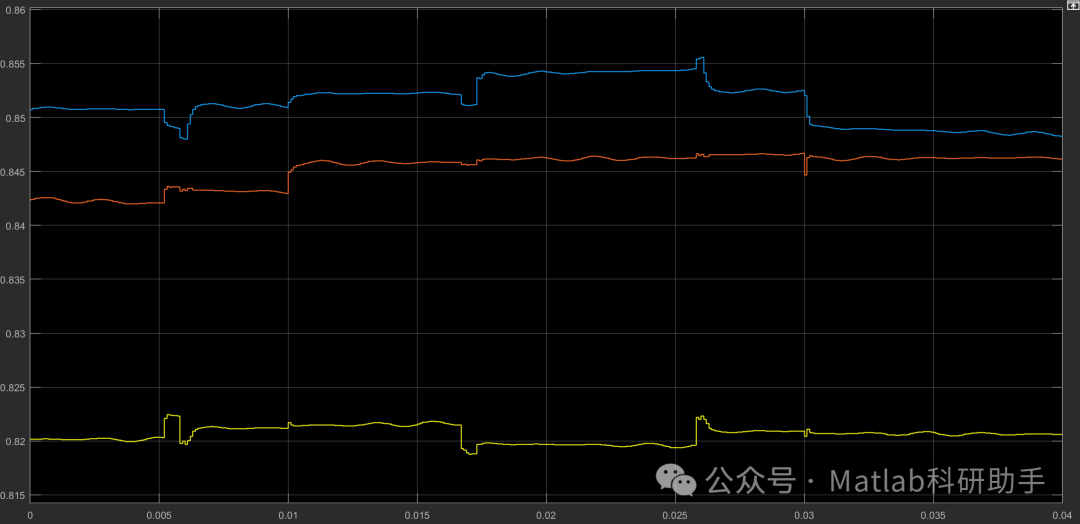

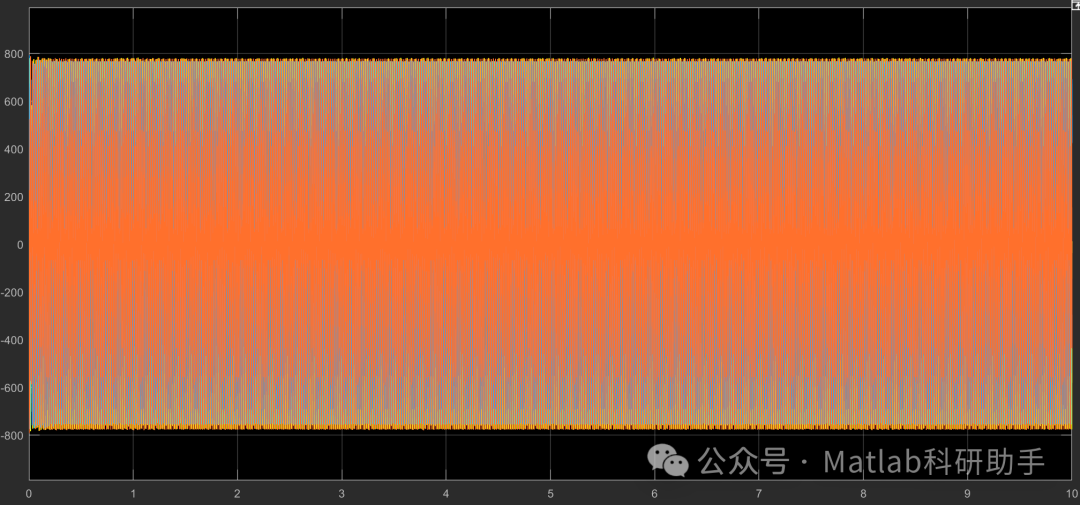

⛳️ 运行结果
