🔥 内容介绍

随着全球能源结构的转型和可持续发展需求的日益增长，微电网技术作为一种能够有效整合分布式能源、提高电网韧性、优化能源利用效率的先进电力系统形态，受到了广泛关注。特别是交直流（ACDC）混合微电网，因其能够同时接入交流和直流负荷以及发电单元，具备更强的灵活性和适应性。本文旨在深入探讨ACDC微电网中的能源管理策略，重点关注光伏发电机、燃料电池系统、超级电容器和直流侧电池等多种分布式电源和储能设备的协同运行。文章将详细阐述这些组件在微电网中的作用、建模方法，并着重分析电压源变换器（VSC）在连接微电网直流侧与交流侧中的关键功能，最终提出一套综合性的能源管理策略，以期实现微电网运行的经济性、稳定性和可靠性。

引言

传统电力系统面临着化石燃料消耗、环境污染和输电损耗大等诸多挑战。分布式电源（Distributed Generation, DG）的兴起为解决这些问题提供了新的思路。微电网作为DG的有效载体，可以将光伏、风力、燃料电池等多种DG以及储能系统（Energy Storage System, ESS）集成在一起，形成一个可控的局部供电单元。其中，ACDC混合微电网因其能够兼容交流和直流技术，成为未来电网发展的重要方向。直流微电网在连接光伏、燃料电池、电池等直流设备时无需逆变器，可以有效减少能量转换环节，提高效率；而交流微电网则能方便地与现有交流电网连接，并为交流负荷供电。ACDC微电网通过VSC连接交直流两侧，实现了能量的双向流动和控制。

在ACDC微电网中，如何有效地管理和协调各种分布式电源和储能设备，以应对可再生能源的间歇性、负荷的波动性以及运行成本的限制，是其核心挑战之一。本文将围绕这一挑战，深入探讨ACDC微电网的能源管理策略，旨在实现微电网的经济运行、电力平衡和系统稳定。

ACDC微电网组成及建模

典型的ACDC微电网系统通常包括以下主要组成部分：

2.1 光伏发电机 (Photovoltaic Generator, PV)

光伏发电是微电网中主要的清洁能源之一。其输出功率受光照强度和环境温度影响，具有间歇性和波动性。在建模时，通常采用PV阵列的等效电路模型，并结合最大功率点跟踪（MPPT）算法，以最大限度地获取太阳能。在能源管理策略中，需要考虑PV发电的预测不确定性，并利用储能系统对其波动性进行平滑。

2.2 燃料电池系统 (Fuel Cell System, FC)

燃料电池是一种将化学能直接转化为电能的发电装置，具有高效率、低排放和模块化等优点。其输出功率相对稳定，响应速度较快，可以作为微电网中的备用电源或基荷电源。燃料电池的建模通常包括其电化学特性和辅助系统消耗，需要考虑燃料供应和系统效率。在能源管理中，燃料电池可以提供持续的电力支撑，补偿光伏发电的不足。

2.3 超级电容器 (Supercapacitor, SC)

超级电容器是一种具有高功率密度、长循环寿命和快速充放电能力的储能设备。它非常适合在短时间内吸收和释放大量能量，用于平抑微电网中的瞬时功率波动，提高系统动态响应能力。超级电容器的建模通常采用等效串联电阻和等效并联电容模型，其状态主要由其端电压反映。在能源管理中，超级电容器可以与电池等储能设备协同工作，发挥各自优势。

2.4 直流侧电池 (DC-side Battery)

电池储能系统，尤其是锂离子电池，因其高能量密度和相对较长的放电时间，在微电网中扮演着重要的角色。它能够储存光伏等可再生能源的富余电力，并在发电不足时向负荷供电，实现能量的削峰填谷。直流侧电池通常通过双向DC-DC变换器接入直流母线。电池的建模需要考虑其荷电状态（State of Charge, SOC）、开路电压、内阻以及充放电效率。在能源管理中，电池的充放电策略直接影响微电网的经济性和运行寿命。

2.5 电压源变换器 (Voltage Source Converter, VSC)

VSC是ACDC微电网中连接直流侧与交流侧的关键电力电子设备。它实现了交直流之间的功率双向流动，并能控制交流侧的电压、频率和无功功率，以及直流侧的电压。VSC通常由IGBT等电力电子器件组成，通过PWM（脉宽调制）技术实现控制。在并网模式下，VSC可以实现与大电网的功率交换；在孤岛模式下，VSC能够独立支撑微电网的交流母线电压和频率，保证微电网的稳定运行。VSC的控制策略是ACDC微电网能源管理的核心环节之一。

能源管理策略

ACDC微电网的能源管理目标通常包括：

经济性：
最小化微电网的运行成本（包括燃料成本、购电成本、维护成本等），最大化收益（如售电收益）。
可靠性：
保证对关键负荷的持续供电，降低停电风险。
稳定性：
维持微电网电压和频率在允许范围内，应对各种扰动。
环保性：
最大化可再生能源的利用率，减少碳排放。

为了实现这些目标，需要设计一套综合性的能源管理策略。

3.1 预测与调度

准确的负荷和可再生能源（如光伏）预测是能源管理的基础。基于短期预测数据，可以制定日前的优化调度计划。该计划将确定未来一段时间内各分布式电源的出力、储能系统的充放电以及与大电网的功率交换（如果并网）。调度算法通常采用优化方法，如线性规划、二次规划、混合整数线性规划等，考虑各种运行约束和目标函数。

3.2 运行模式管理

ACDC微电网通常具有两种主要的运行模式：

并网模式 (Grid-connected Mode)：
微电网与大电网连接，可以从大电网购电或向大电网售电。在这种模式下，能源管理策略可以利用大电网的容量和稳定性来平衡微电网内部的供需，并进行经济性优化。
孤岛模式 (Islanded Mode)：
微电网与大电网断开，独立运行。在这种模式下，微电网需要完全依靠内部的分布式电源和储能系统来维持供电。能源管理策略必须优先保证系统稳定和关键负荷供电，并应对突发事件。

能源管理系统需要能够根据电网状态（正常或故障）或预设策略，平稳地进行两种模式之间的切换。

3.3 分层控制策略

为了应对微电网复杂的动态特性和多种设备，通常采用分层控制策略：

一次控制 (Primary Control)：
负责设备的本地控制，如VSC的下垂控制（Droop Control），以实现无通信下的功率共享和电压/频率的初步稳定。光伏的MPPT控制也属于一次控制。
二次控制 (Secondary Control)：
通过中央控制器或分布式通信，对一次控制进行协调和修正，消除一次控制造成的电压/频率偏差，实现精确的功率分配。
三次控制 (Tertiary Control)：
负责微电网的高层管理和优化，如经济调度、负荷预测、与大电网的功率交换优化等。这层控制通常在较长的时间尺度上运行。

3.4 储能系统协同控制

直流侧电池和超级电容器的协同控制是ACDC微电网能源管理的重要组成部分。

电池
承担能量储存和释放的主要任务，用于长时间的功率平衡和削峰填谷。其充放电速率相对较慢。
超级电容器
则用于吸收和释放短时、高频率的功率波动，快速响应负荷变化或可再生能源的瞬时波动，保护电池免受高频率电流冲击，延长电池寿命。

协同控制策略需要根据微电网的实时功率缺额/盈余以及两种储能设备的荷电状态和额定参数，动态分配充放电任务。例如，在瞬时功率波动较大时，优先使用超级电容器进行快速响应；当功率缺额持续时间较长时，电池则介入提供稳定的能量支撑。

3.5 VSC控制策略

VSC是连接交直流两侧的枢纽，其控制策略直接影响微电网的整体性能。

并网模式下：
VSC通常采用电流控制模式，控制有功和无功功率与大电网的交换，并维持直流母线电压稳定。
孤岛模式下：
VSC需要切换到电压控制模式，作为微电网交流侧的电压源，提供稳定的电压和频率，并承担交流侧的无功功率平衡。同时，VSC还需要维持直流母线电压稳定，平衡直流侧的功率。

仿真模型与结果分析

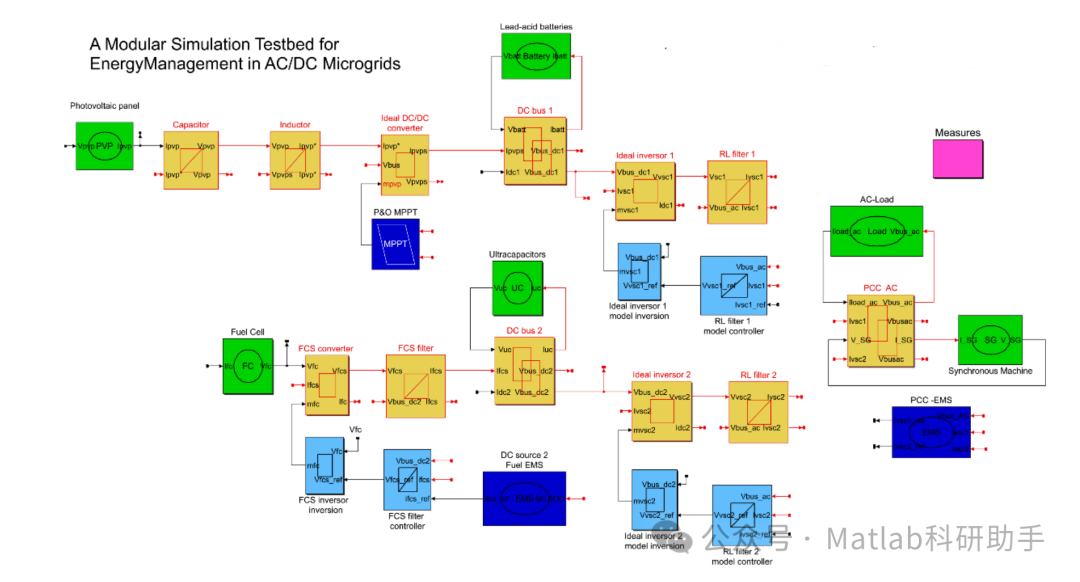

为了验证能源管理策略的有效性，通常需要建立详细的微电网仿真模型。该模型应包括上述所有关键组件的电气模型和控制模型。

4.1 仿真平台

MATLAB/Simulink是常用的电力系统仿真工具，其SimPowerSystems（或Simscape Electrical）库提供了丰富的电力电子和电力系统组件模型，能够方便地搭建ACDC微电网仿真环境。Plexim PLECS、PSCADA等专业仿真软件也常用于微电网研究。

4.2 典型场景仿真

在仿真过程中，可以设置不同的运行场景，如：

光伏出力波动：
模拟晴天、多云天气下光伏功率的变化。
负荷变化：
模拟典型日负荷曲线，包括高峰和低谷时段。
燃料电池启动/关断：
模拟燃料电池作为备用电源或补充电源的运行。
微电网并网/孤岛切换：
模拟微电网从并网模式切换到孤岛模式，以及从孤岛模式恢复并网。
储能系统状态：
监控电池和超级电容器的SOC变化，验证其协同控制效果。

4.3 结果分析

通过仿真可以分析以下关键指标：

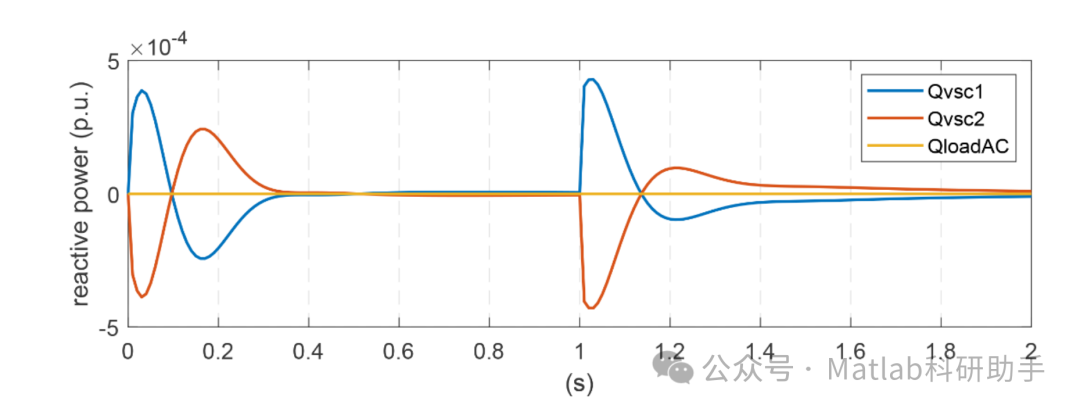

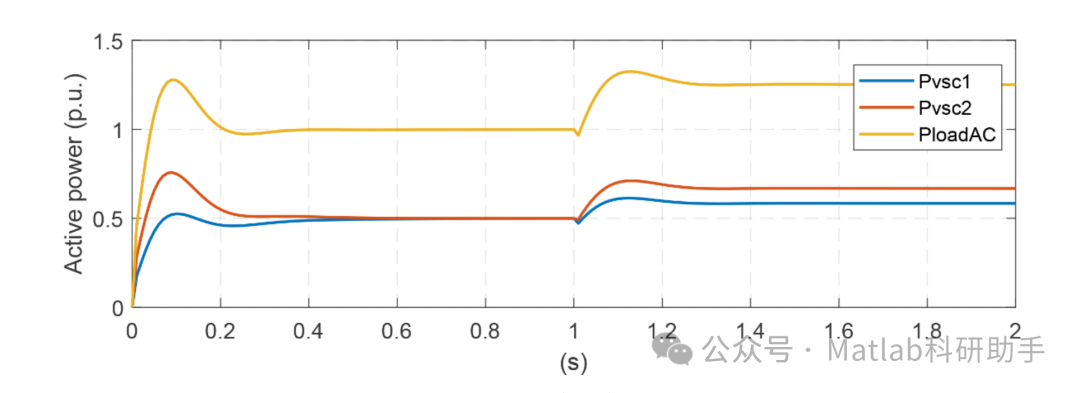

功率平衡：
验证微电网内部和与外部电网之间的功率流动是否满足供需平衡。

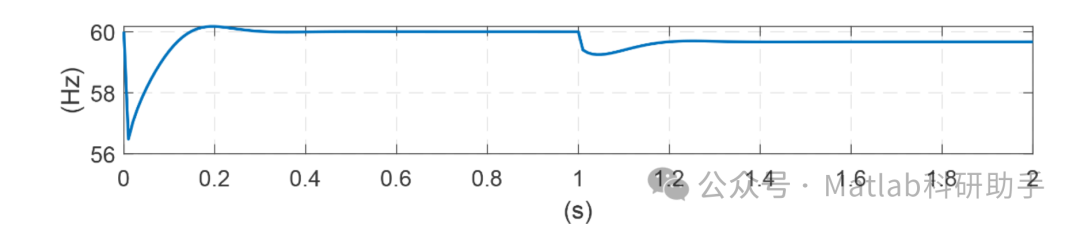

电压/频率稳定：
监控交流侧电压、频率和直流侧电压的波动范围，确保满足运行标准。
储能系统状态：
分析电池和超级电容器的充放电曲线和SOC变化，评估其利用效率和对设备寿命的影响。
运行成本：
比较不同能源管理策略下的运行成本，评估经济效益。
可再生能源利用率：
评估光伏发电的消纳水平。

结论与展望

ACDC微电网作为未来智能电网的重要组成部分，其能源管理策略的设计和优化至关重要。本文详细阐述了ACDC微电网中光伏发电机、燃料电池系统、超级电容器和直流侧电池等关键组件的作用和建模，并着重分析了VSC在交直流互联中的核心功能。在此基础上，本文提出了分层控制、储能系统协同控制以及VSC精细化控制等综合能源管理策略，以期实现微电网的经济、可靠、稳定运行。

未来的研究方向可以包括：

多目标优化：
进一步考虑微电网的碳排放、环境效益等多个目标，设计更全面的多目标优化能源管理策略。
人工智能与机器学习：
将AI和ML技术应用于负荷和可再生能源预测、故障诊断、以及自适应能源管理策略，提高微电网的智能化水平。
需求侧响应：
考虑将需求侧响应（Demand Side Response, DSR）纳入能源管理策略，通过引导用户调整用电习惯，进一步优化微电网的运行。
网络安全：
随着微电网规模和复杂性的增加，网络安全问题日益突出，需要研究针对能源管理系统的网络安全防护机制。
标准化与互操作性：
推动ACDC微电网的标准化进程，提升不同设备和系统之间的互操作性。
