【进行离线数据的传感器仿真】使用永磁同步电机的无传感器滑模观测器研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

永磁同步电机（PMSM）以其高效率、高功率密度和宽调速范围等优点，在工业生产和新能源汽车等领域得到了广泛应用。然而，传统的PMSM控制系统通常依赖于位置和速度传感器，这不仅增加了系统的成本和复杂性，还降低了系统的可靠性。因此，无传感器控制技术的研究具有重要的理论和实际意义。本文主要研究了基于离线数据的传感器仿真，并在此基础上，详细探讨了永磁同步电机的无传感器滑模观测器设计。通过对滑模观测器的工作原理、算法实现以及关键参数选择进行深入分析，旨在提供一种在传感器故障或无传感器应用场景下，能够准确估计转子位置和速度的有效方法。本文将对滑模观测器的鲁棒性、估计精度以及对电机参数变化的适应性进行评估，并展望其在未来PMSM控制系统中的应用前景。

关键词

永磁同步电机；无传感器控制；滑模观测器；离线数据；传感器仿真；鲁棒性

1. 引言

永磁同步电机作为现代工业中不可或缺的驱动元件，其性能的提升对于整个工业技术的发展具有决定性作用。高精度的转子位置和速度信息是实现PMSM高性能控制的关键。目前，常用的位置/速度传感器包括光电编码器、旋转变压器和霍尔传感器等。这些传感器的使用带来了诸如安装空间限制、恶劣环境适应性差、电磁干扰敏感以及额外成本增加等问题。在一些特殊应用场合，如深海、高温、高速或易爆环境，传感器的可靠性更是面临严峻挑战。

为了克服传统传感器的局限性，无传感器控制技术应运而生。无传感器控制的核心思想是利用电机自身的电气量（如电压、电流）信息，通过特定的算法来实时估计转子位置和速度。这种方法不仅可以降低系统成本和复杂性，提高系统的可靠性和集成度，而且在某些极端环境下具有不可替代的优势。

滑模控制（SMC）作为一种非线性控制策略，以其对系统参数变化和外部扰动不敏感的鲁棒性而广受关注。近年来，滑模控制理论被成功应用于PMSM的无传感器估计中，形成了滑模观测器。滑模观测器利用滑模变结构控制的特性，迫使系统状态轨迹在有限时间内收敛到预设的滑模面上，从而实现对转子位置和速度的精确估计。

本文将聚焦于离线数据环境下的传感器仿真，并在此基础上深入研究PMSM的无传感器滑模观测器。通过对理论模型的建立、算法的设计与仿真验证，旨在为实际工程应用提供可靠的技术支持。

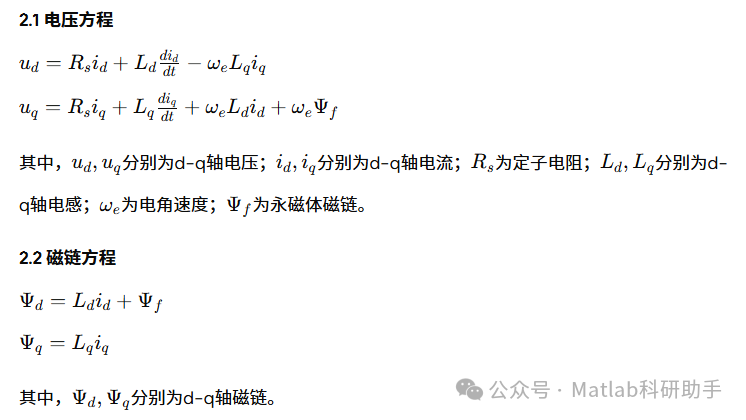

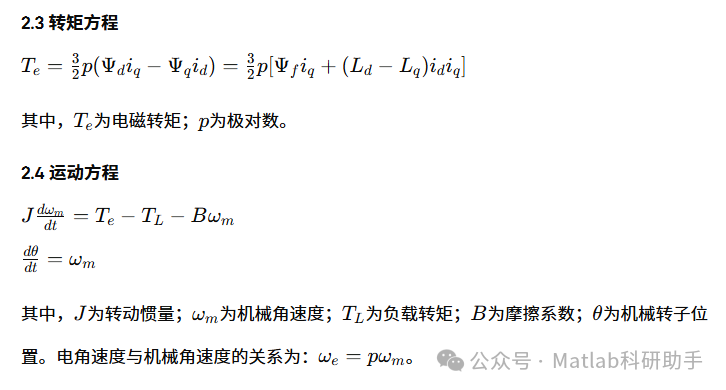

2. 永磁同步电机数学模型

为了设计有效的无传感器观测器，首先需要建立永磁同步电机的数学模型。在同步旋转d-q坐标系下，忽略磁饱和、涡流和磁滞损耗，PMSM的电压方程、磁链方程和转矩方程可以表示如下：

3. 离线数据的传感器仿真

离线数据的传感器仿真旨在通过预先采集的PMSM运行数据，模拟传感器在不同工况下的输出，从而为无传感器控制算法的开发和验证提供数据基础。这种方法尤其适用于传感器故障诊断、算法性能评估以及在实际传感器安装受限的场景。

3.1 离线数据采集

离线数据采集需要在一个具备完整传感器（如高精度编码器、转速计等）的PMSM实验平台上进行。采集的数据应包括：

• 定子三相电压和电流

• 转子实际位置和速度

• 直流母线电压

• 负载转矩

数据采集应覆盖PMSM的典型运行工况，包括启动、加速、减速、稳态运行以及负载突变等，以保证数据的全面性和代表性。采集频率应足够高，以捕捉电机动态响应的细节。

3.2 传感器仿真模型建立

基于采集的离线数据，可以建立传感器仿真模型。例如：

• 位置传感器仿真：

   利用采集到的实际转子位置数据，直接输出模拟的位置信号。在模拟传感器噪声和误差时，可以在实际位置信号上叠加随机噪声和量化误差模型。

• 速度传感器仿真：

   对采集到的实际转子位置数据进行差分处理，并结合低通滤波，得到模拟的速度信号。同样，可以加入噪声和误差模型。

通过传感器仿真，可以模拟不同类型传感器的特性，例如不同分辨率的编码器、不同精度的旋转变压器等。这为后续无传感器观测器的设计和性能评估提供了灵活多变的数据输入。

3.3 离线仿真在无传感器研究中的作用

离线数据仿真在无传感器滑模观测器的研究中扮演着至关重要的角色：

• 算法验证：

   可以在受控环境中，利用仿真数据验证观测器算法的正确性和有效性，避免在实际硬件上进行大量测试，降低开发成本和风险。

• 参数优化：

   通过离线仿真，可以系统地调整观测器参数，评估其对估计精度和鲁棒性的影响，从而找到最优的参数组合。

• 故障诊断：

   可以模拟传感器故障（如信号丢失、漂移等），测试观测器在不同故障模式下的性能，为实际故障诊断提供依据。

• 实时性评估：

   尽管是离线数据，但通过仿真，可以初步评估观测器算法的计算复杂度和实时性要求，为嵌入式系统实现提供参考。

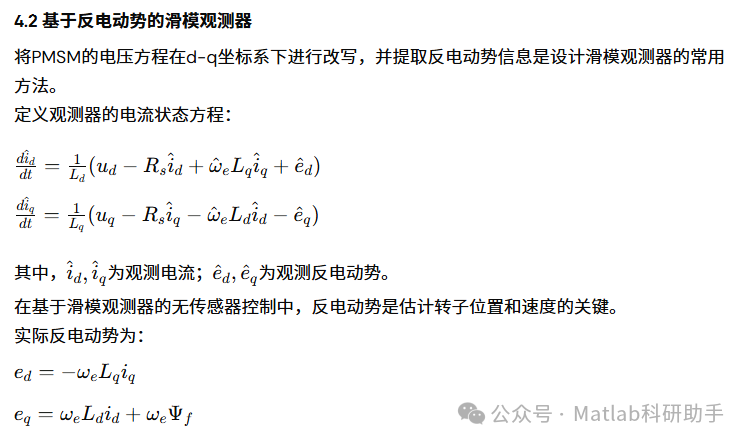

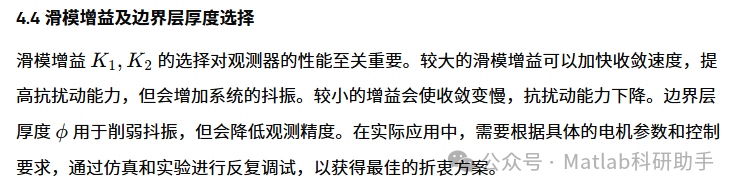

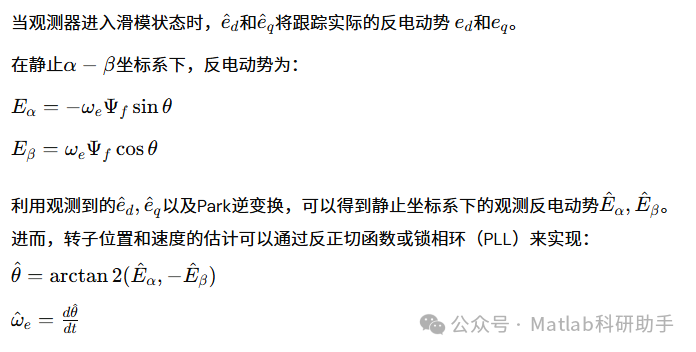

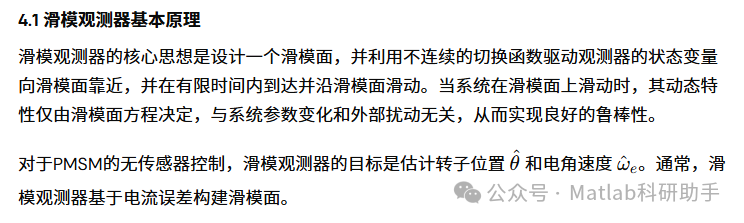

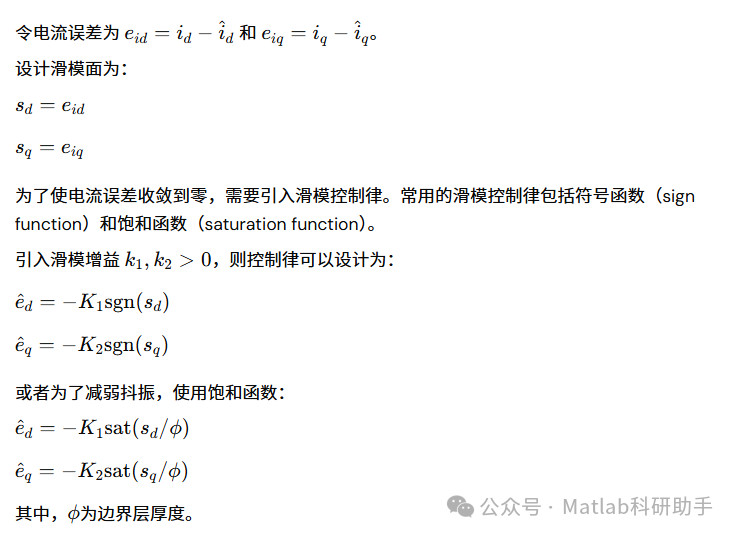

4. 永磁同步电机无传感器滑模观测器设计

4.3 观测器稳定性分析

滑模观测器的稳定性通常通过李雅普诺夫（Lyapunov）稳定性理论进行分析。选取合适的李雅普诺夫函数，证明其导数负定，即可证明系统渐进稳定。对于基于电流误差的滑模观测器，其稳定性分析需要考虑滑模增益的选择以及系统的鲁棒性。

4.5 改进型滑模观测器

为了进一步提高滑模观测器的性能，可以引入一些改进措施：

• 自适应滑模观测器：

   通过自适应律实时调整滑模增益，从而在保证鲁棒性的前提下，减少抖振并提高估计精度。

• 高阶滑模观测器：

   引入高阶滑模控制，可以有效消除抖振，并且在有限时间内实现更高的收敛精度。

• 参数辨识与滑模观测器结合：

   在线辨识电机参数，将辨识结果反馈给滑模观测器，可以提高观测器对参数变化的适应性。

• 基于扩展卡尔曼滤波器（EKF）或无迹卡尔曼滤波器（UKF）的滑模观测器：

   将滑模控制与卡尔曼滤波器的估计优势相结合，可以进一步提高估计精度和鲁棒性。

5. 仿真与结果分析

本文将利用Matlab/Simulink等仿真工具，在离线传感器仿真数据的基础上，对所设计的无传感器滑模观测器进行仿真验证。

5.1 仿真平台搭建

搭建PMSM的Simulink模型，包括电压源逆变器、PMSM本体模型、控制器模型和滑模观测器模型。输入信号为经过离线仿真得到的模拟电压和电流信号。

5.2 仿真工况设置

• 启动过程：

   模拟电机从静止启动，观测器在低速甚至零速下的估计性能。

• 稳态运行：

   在不同转速和负载下，评估观测器的估计精度和稳定性。

• 速度和负载突变：

   模拟外部扰动，评估观测器的动态响应和鲁棒性。

• 参数变化：

   模拟电机参数（如电阻、电感）的变化，评估观测器对参数变化的适应性。

5.3 仿真结果分析

通过对比观测器估计的转子位置和速度与实际值之间的误差，评估观测器的性能指标。主要关注：

• 估计精度：

   在不同工况下，位置误差和速度误差的大小。

• 动态响应：

   观测器对速度和负载变化的跟踪速度和精度。

• 鲁棒性：

   在参数变化或外部扰动下的估计稳定性。

• 抖振情况：

   评估滑模观测器存在的抖振问题及改进措施的效果。

根据仿真结果，可以对观测器设计进行迭代优化，调整滑模增益和边界层厚度，甚至考虑采用改进型的滑模观测器，以达到更优的性能。

6. 结论与展望

本文对基于离线数据的传感器仿真以及永磁同步电机无传感器滑模观测器进行了深入研究。通过建立PMSM数学模型，探讨了离线数据传感器仿真的方法和意义，并在此基础上详细阐述了无传感器滑模观测器的设计原理、实现方法以及稳定性分析。

研究结果表明，滑模观测器作为一种有效的无传感器估计方法，在鲁棒性方面具有显著优势。通过合理的参数选择和改进策略，滑模观测器能够实现对PMSM转子位置和速度的精确估计，为降低系统成本、提高系统可靠性提供了一条可行途径。

然而，滑模观测器仍存在一些挑战，如低速甚至零速下的估计精度下降、抖振现象以及对电机参数的敏感性。未来的研究可以从以下几个方面展开：

• 低速/零速性能提升：

   探索将高频注入法与滑模观测器相结合，以提高低速甚至零速下的估计精度。

• 抖振抑制：

   进一步研究高阶滑模控制、自适应滑模控制等先进技术，以有效消除抖振。

• 参数自适应：

   结合在线参数辨识技术，使滑模观测器对电机参数变化具有更强的自适应能力。

• 多传感器信息融合：

   在一些对可靠性要求极高的场景，可以考虑将滑模观测器与其他类型的无传感器方法或少量传感器信息进行融合，以提高整体系统的性能和鲁棒性。

• 硬件在环（HIL）仿真与实际验证：

   在完成大量离线仿真之后，进行硬件在环仿真和实际电机实验，验证观测器在真实物理系统中的性能。

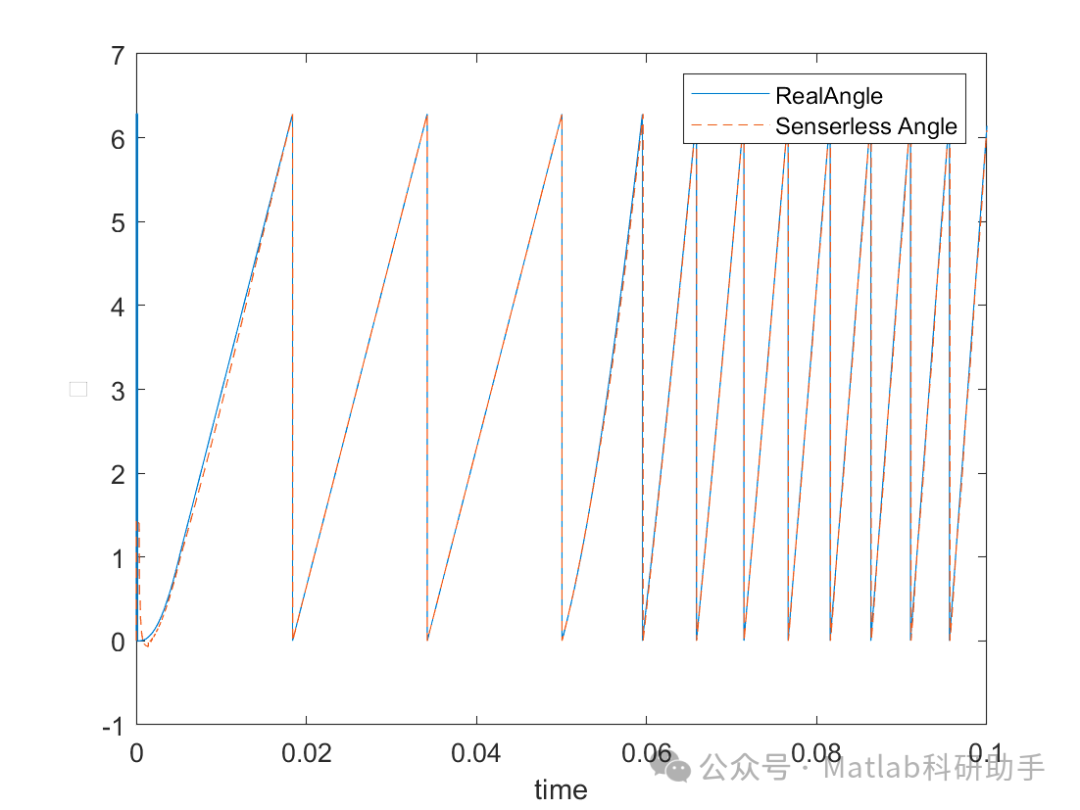

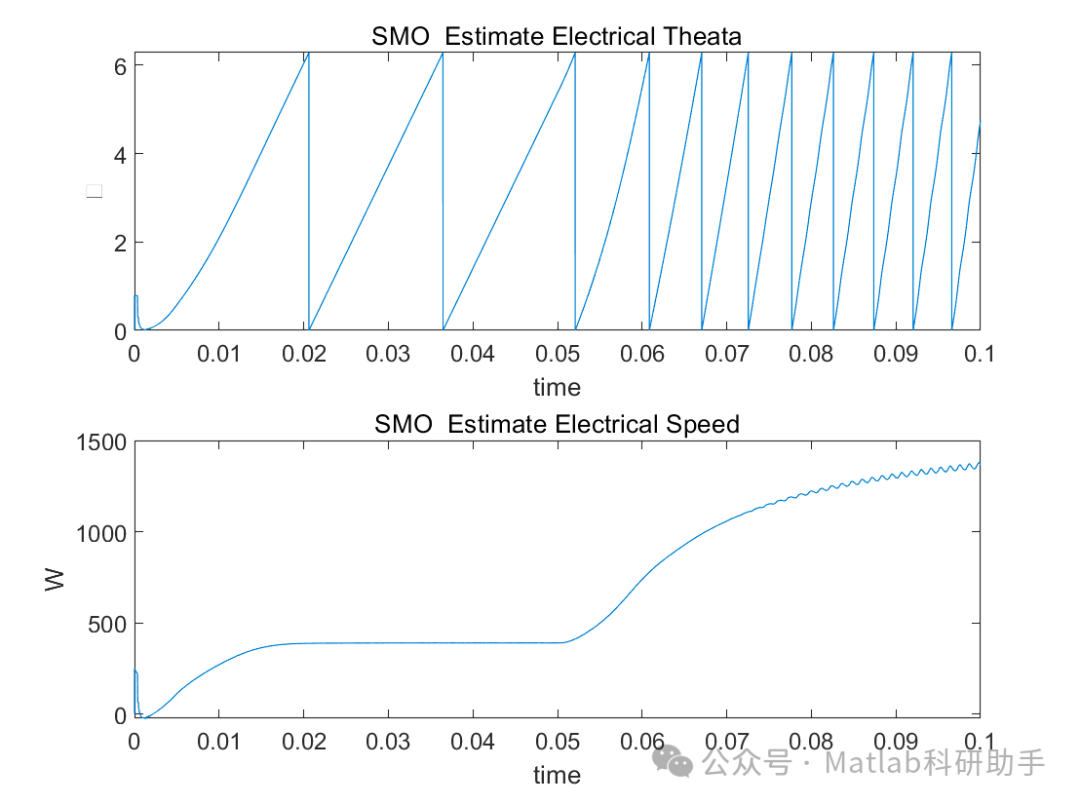

⛳️ 运行结果

🔗 参考文献

[1] 晏朋飞.基于滑模观测器的无传感器PMSM驱动控制系统的研究[D].哈尔滨工业大学,2006.

[2] 莫远秋.基于滑模观测器的高速永磁同步电机无传感器技术研究[D].哈尔滨工业大学,2015.DOI:10.7666/d.D753647.

[3] 褚丹丹.基于滑模观测器的永磁同步电机无传感器矢量控制研究[D].哈尔滨工业大学,2015.DOI:10.7666/d.D755149.
