🔥 内容介绍

随着电力电子技术的飞速发展和非线性负载的广泛应用，电力系统中的谐波污染和无功功率问题日益突出。这些问题严重影响了电能质量，导致设备效率降低，甚至引发系统不稳定。有源电力滤波器（APF）作为一种有效的电能质量治理装置，在谐波抑制和无功补偿方面展现出巨大潜力。本文旨在探讨基于三相pq理论的单相并联有源电力滤波器（SAPF）在单相系统中的应用，分析其工作原理、控制策略及其在谐波电流减轻和无功功率补偿方面的性能优势。研究表明，虽然pq理论最初是为三相系统设计，但经过适当的转换和改进，可以有效地应用于单相SAPF，从而显著提升单相电力系统的电能质量。

关键词： 有源电力滤波器；单相；pq理论；谐波抑制；无功功率补偿

1. 引言

现代电力系统中，计算机、开关电源、变频器等非线性负载的普及，导致电网中产生了大量的谐波电流，并增加了无功功率需求。谐波电流会引起电压波形畸变、变压器和电动机过热、继电保护误动作等一系列问题。无功功率的存在则降低了电网的功率因数，增加了输电线路的损耗。传统的无源滤波器虽然结构简单、成本较低，但在谐波频率变化或电网参数波动时，其滤波效果会大打折扣，并可能产生谐振。

有源电力滤波器作为一种新型的电能质量治理装置，通过产生与谐波电流大小相等、相位相反的补偿电流，或者注入感性或容性电流来补偿无功功率，从而实现对电网谐波和无功功率的动态治理。APF根据其接入方式可分为并联型和串联型，根据其应用的相数可分为单相和三相。本文重点研究基于三相pq理论的单相并联有源电力滤波器。

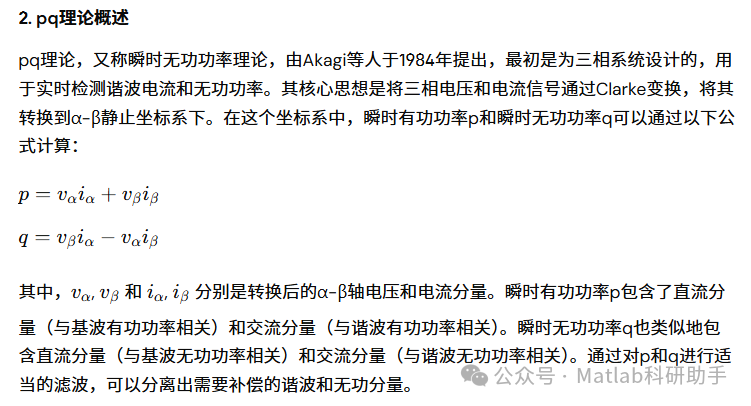

3. 基于pq理论的单相SAPF控制策略

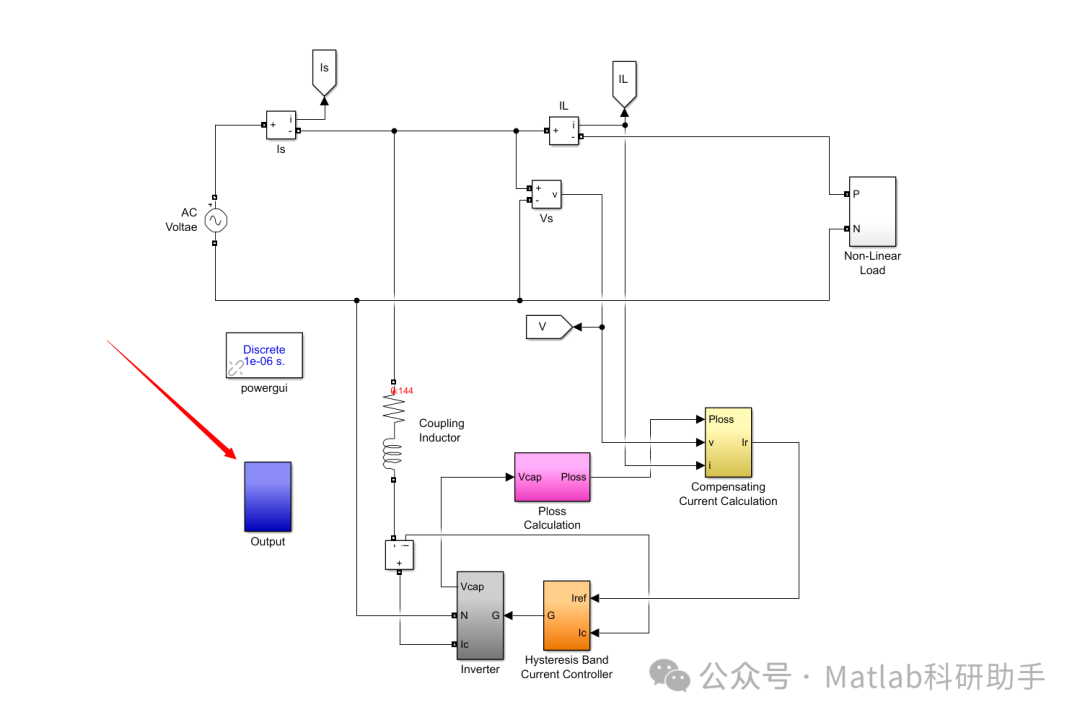

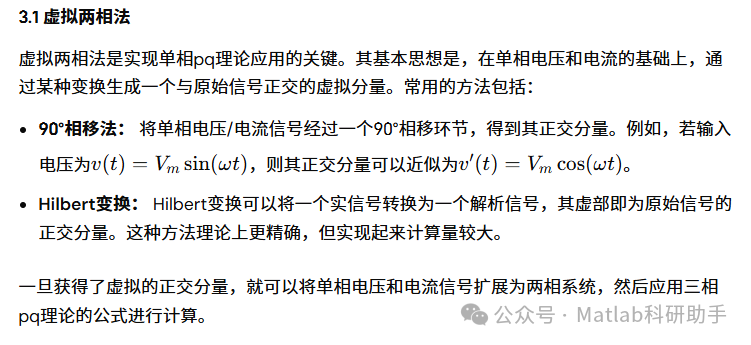

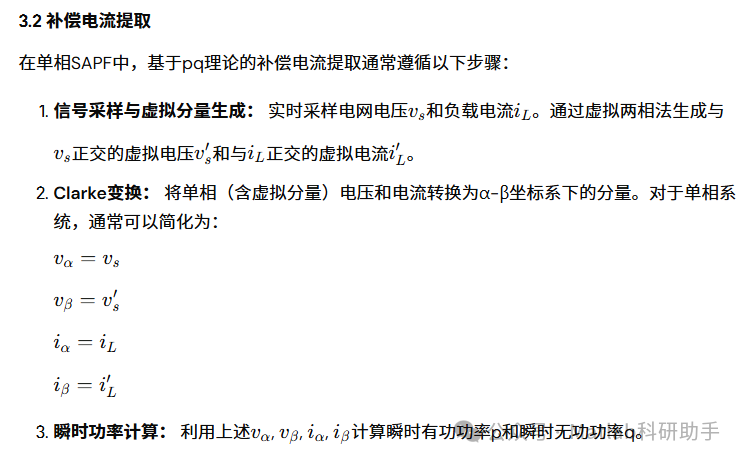

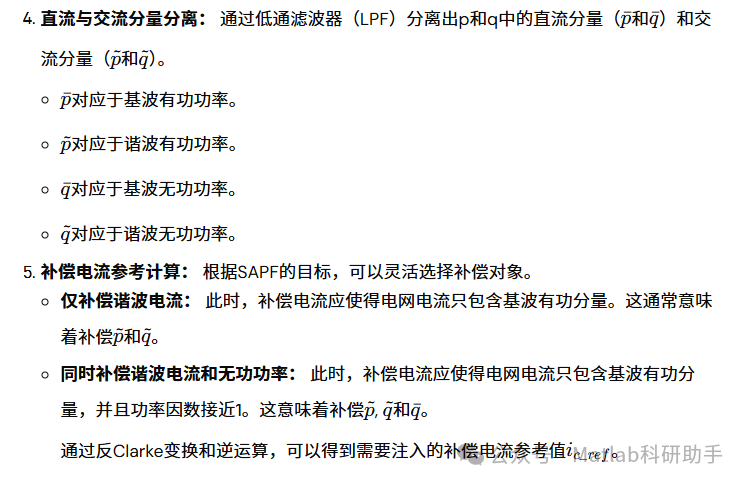

虽然pq理论是为三相系统开发的，但可以通过一些转换和修正，使其适用于单相系统。在单相系统中，通常采用虚拟两相法或者通过构造一个虚拟的正交电压或电流分量来实现pq理论的应用。

3.3 直流侧电压控制

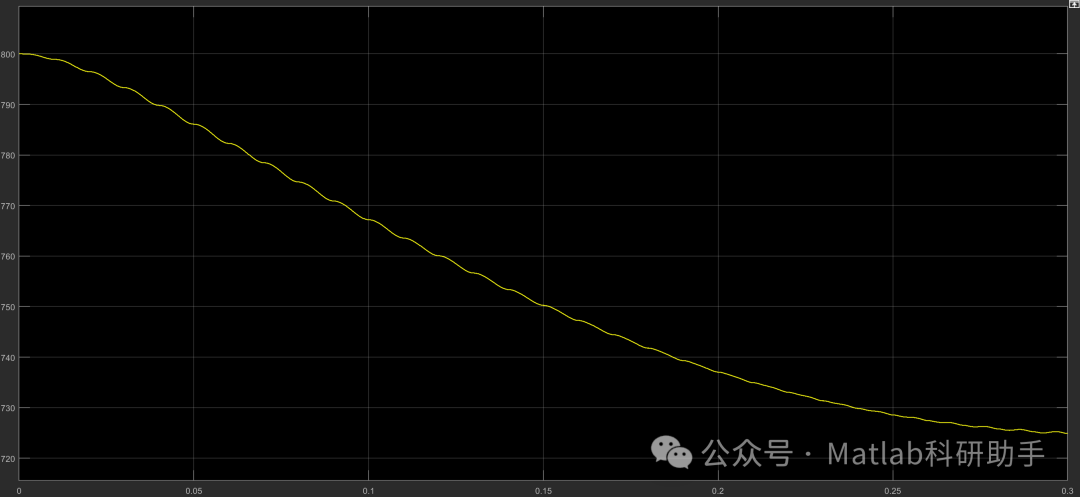

SAPF的直流侧电容器电压需要保持稳定，以确保逆变器能够输出所需的补偿电流。通常采用PI控制器来调节直流侧电压。通过比较实际直流侧电压与参考值之间的误差，PI控制器产生一个修正量，该修正量被叠加到瞬时有功功率直流分量中，以实现对直流侧电压的稳定控制，并补偿逆变器自身的损耗。

4. 单相SAPF在谐波电流抑制与无功功率补偿中的性能优势

基于pq理论的单相SAPF在谐波电流抑制和无功功率补偿方面具有显著的性能优势：

实时性与动态响应：
pq理论是一种瞬时功率理论，能够实时检测负载电流中的谐波和无功分量，从而实现快速动态响应，适应负载的快速变化。
谐波抑制能力强：

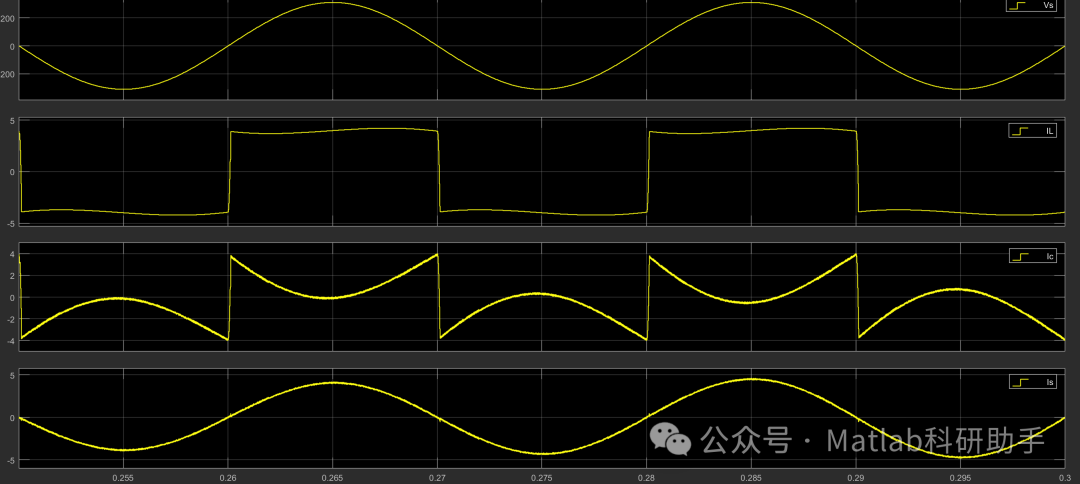

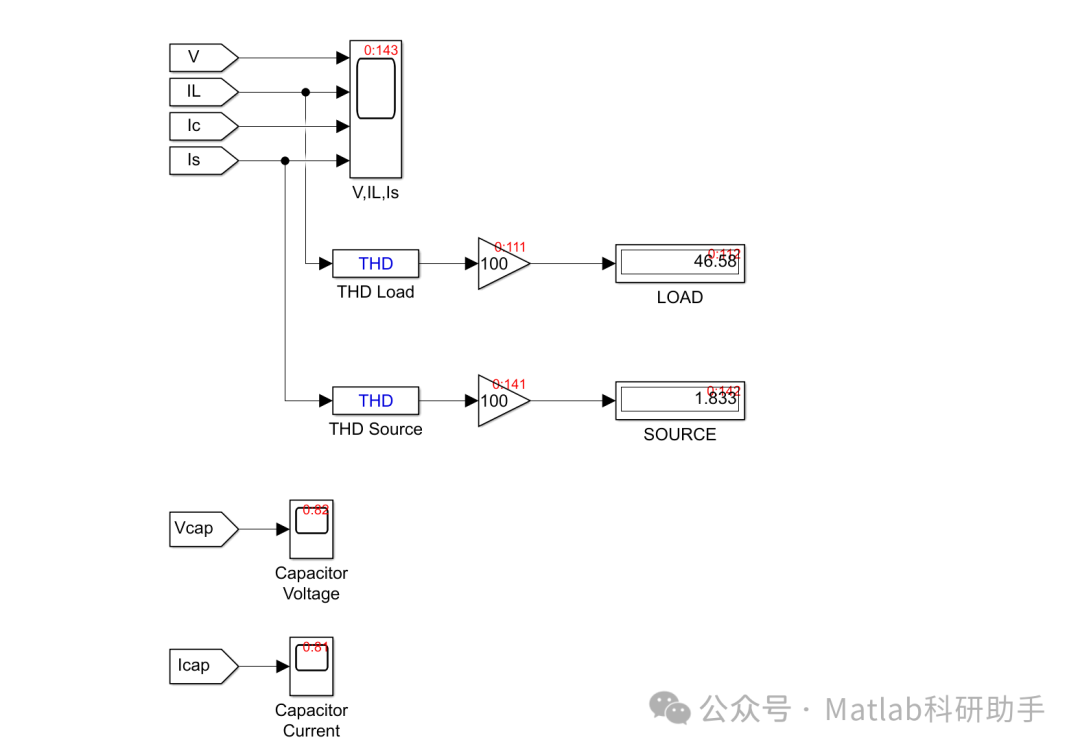

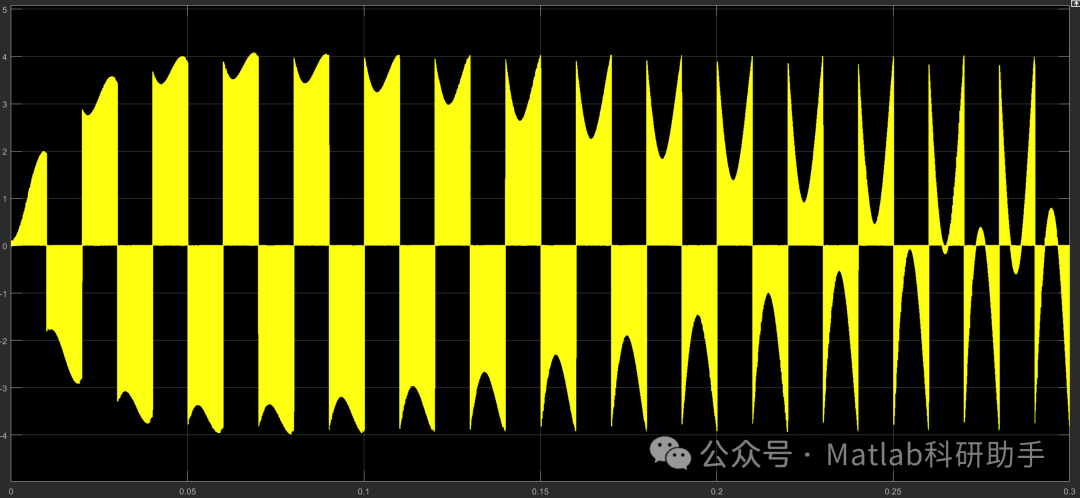

SAPF能够针对不同频率的谐波电流进行精确补偿，有效降低电网电流的总谐波畸变率（THD）。
无功功率补偿效果好：
通过补偿无功功率，SAPF能够显著提高电网的功率因数，减少线路损耗，提升系统效率。
灵活性高：
控制策略可以根据实际需求灵活调整，例如，可以选择只补偿谐波、只补偿无功，或者同时补偿二者。
对电网电压波形依赖性较低：
相较于一些基于基波电压的检测方法，pq理论对电网电压畸变具有一定的鲁棒性，能够更准确地提取补偿信号。

5. 结论

基于三相pq理论的单相并联有源电力滤波器在单相电力系统中有效地解决了谐波电流和无功功率问题。通过虚拟两相法将单相系统扩展为两相系统，并结合pq理论的瞬时功率计算和补偿电流提取策略，单相SAPF能够实现对谐波电流的实时抑制和无功功率的精确补偿。其快速的动态响应、强大的谐波抑制能力和优异的无功补偿效果，使其成为改善单相电能质量的理想选择。未来研究可以进一步探索更优化的虚拟两相生成方法、更鲁棒的控制算法以及与可再生能源发电系统的集成应用，以期在更复杂的电力环境中发挥更大的作用。
