【电池储能系统（BESS）模型】采用了一种提出的逻辑数值建模方法来对BESS进行建模研究附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

电池储能系统（BESS）在全球能源转型中扮演着日益重要的角色，其高效、可靠的运行对于电网稳定、可再生能源并网以及削峰填谷等应用至关重要。本文旨在探讨一种提出的逻辑数值建模方法在BESS建模研究中的应用。该方法结合了逻辑判断的灵活性和数值计算的精确性，能够更全面地描述BESS的复杂动态行为。通过对BESS的充放电特性、能量管理策略以及老化衰减过程的建模，本文旨在提供一个多维度、高精度的BESS分析工具，为BESS的优化设计、运行控制和寿命预测提供理论支撑。

关键词：电池储能系统；BESS；逻辑数值建模；能量管理；老化衰减；动态行为

1. 引言

随着全球对环境保护和可持续发展的日益关注，可再生能源如太阳能和风能的渗透率不断提高。然而，可再生能源的间歇性和波动性对电网的稳定运行提出了严峻挑战。电池储能系统（BESS）作为一种能够快速响应、灵活调度的能量存储解决方案，为解决这一问题提供了有效途径。BESS的应用场景广泛，包括电网调频、调峰、备用容量、延缓输配电升级以及为离网系统提供电力支撑等。

BESS的性能、寿命和经济效益与其建模和控制策略密切相关。传统的BESS建模方法主要包括电化学模型、等效电路模型和经验模型。电化学模型虽然精度高，但计算复杂，不适合实时仿真；等效电路模型结构简单，易于实现，但在描述电池的非线性特性和老化过程方面存在局限性；经验模型则高度依赖实验数据，泛化能力较弱。

鉴于上述挑战，本文提出并探讨一种逻辑数值建模方法在BESS建模研究中的应用。该方法旨在融合逻辑判断的优势与数值计算的精确性，以期构建一个更为全面、灵活且高效的BESS模型。通过这种方法，我们期望能够更准确地捕捉BESS在不同运行条件下的动态行为，为BESS的优化配置和运行管理提供更深层次的理解。

2. 逻辑数值建模方法概述

逻辑数值建模方法是一种混合建模范式，它将离散的逻辑判断与连续的数值计算相结合。在BESS的建模中，逻辑部分可以用于描述BESS运行状态的切换（如充电、放电、待机），能量管理策略的选择（如削峰填谷模式、调频模式），以及故障诊断和保护机制。数值部分则负责模拟电池的电化学反应、电压电流特性、温度变化以及能量转换效率等连续物理量。

该方法的优势在于：

• 灵活性

  ：能够方便地集成各种运行策略和控制逻辑，适应BESS在不同应用场景下的需求。

• 准确性

  ：通过精确的数值计算，可以捕获BESS内部复杂的物理化学过程。

• 可解释性

  ：逻辑规则的引入使得模型决策过程更加透明，便于分析和调试。

• 模块化

  ：可以将BESS的不同子系统（如电池簇、功率转换系统、能量管理系统）分别建模，然后通过逻辑规则进行集成。

3. BESS的逻辑数值建模框架

本节将详细阐述采用逻辑数值建模方法构建BESS模型的具体框架，主要包括电池单元模型、功率转换系统模型、能量管理系统模型以及老化衰减模型。

3.1. 电池单元模型

电池单元是BESS的核心组成部分。在逻辑数值建模中，电池单元的数值部分可以采用改进的等效电路模型，例如考虑开路电压、内阻、极化电压以及自放电等因素的模型。该模型的关键在于参数的精确辨识和动态调整，以反映电池在不同荷电状态（SOC）、温度和充放电倍率下的特性。

逻辑部分则可以处理电池的保护机制，例如过充、过放、过温保护。当检测到电池参数超出安全范围时，逻辑判断会触发相应的保护动作，如切断充放电回路，从而确保电池的安全运行。此外，逻辑部分还可以模拟电池的均衡管理策略，通过控制分流电阻或能量转换电路，使电池簇中的各个电池单元保持一致的SOC，从而延长电池寿命。

3.2. 功率转换系统（PCS）模型

PCS负责BESS与电网之间的能量双向转换，其效率和控制性能直接影响BESS的整体表现。数值部分可以建立PCS的电力电子拓扑模型，如基于IGBT的全桥逆变器模型，通过模拟开关器件的工作状态，计算电压、电流和功率等。同时，还可以考虑PCS的损耗模型，包括开关损耗、导通损耗和磁损耗，以精确评估其效率。

逻辑部分在PCS建模中扮演着至关重要的角色。例如，根据电网的实时需求和BESS的运行状态，逻辑判断可以切换PCS的工作模式（如并网逆变模式、离网孤岛模式）。此外，逻辑部分还可以集成各种控制算法，如最大功率点跟踪（MPPT）算法（当BESS与光伏等可再生能源集成时）、电压和频率控制算法等，以确保PCS稳定可靠地运行。

3.3. 能量管理系统（EMS）模型

EMS是BESS的“大脑”，负责制定和执行能量调度策略。在逻辑数值建模框架中，EMS的逻辑部分可以根据预设的运行目标（如削峰填谷、调频、自发自用）和实时电价、电网负荷等信息，做出充放电决策。这些决策将通过逻辑规则转化为具体的功率指令，传递给PCS执行。

数值部分则可以用于评估不同能量管理策略的经济效益和技术性能。例如，可以计算在特定策略下BESS的充放电循环次数、电量吞吐量以及对电网负荷曲线的平抑效果。此外，EMS模型还可以融入预测模块，利用负荷预测、可再生能源出力预测等信息，提前优化BESS的运行计划，从而提高系统的整体效益。

3.4. 老化衰减模型

电池的老化衰减是影响BESS寿命和性能的关键因素。逻辑数值建模方法可以有效地描述电池的复杂老化过程。数值部分可以采用半经验模型或基于机理的模型来量化电池容量衰减和内阻增加。这些模型通常会考虑充放电深度（DOD）、循环次数、温度、充放电倍率以及荷电状态范围等因素对老化速度的影响。

逻辑部分则可以用于制定减缓电池老化的运行策略。例如，当检测到电池健康状态（SOH）低于预设阈值时，逻辑判断可以调整充放电策略，如限制最大充放电倍率或避免深循环，从而延长BESS的使用寿命。此外，逻辑部分还可以用于预测电池的剩余寿命（RUL），为BESS的维护和更换提供依据。

4. 模型的实现与仿真

本节将讨论逻辑数值建模方法的实现细节和仿真流程。通常，这种模型可以通过MATLAB/Simulink、Python或其他专业仿真软件进行构建。

4.1. 模型实现

• 模块化设计

  ：将BESS的不同组件（电池、PCS、EMS）设计成独立的模块，每个模块内部包含其对应的逻辑和数值子模型。

• 状态机与规则引擎

  ：利用状态机或规则引擎实现逻辑部分的判断和决策。例如，可以使用有限状态机来描述BESS的运行模式切换。

• 数值求解器

  ：选择合适的数值求解器来解决连续时间系统的微分方程，例如欧拉法、龙格-库塔法等。

• 参数辨识

  ：通过实验数据对电池单元模型和PCS模型的关键参数进行离线或在线辨识，以提高模型的准确性。

4.2. 仿真流程

典型的仿真流程包括：

1. 输入数据准备

   ：包括电网负荷数据、可再生能源出力数据、电价数据以及环境温度等。

2. EMS逻辑判断

   ：EMS模块根据输入数据和预设策略，生成BESS的充放电功率指令。

3. PCS数值计算

   ：PCS模块根据功率指令和电网条件，计算实际的电压、电流和功率。

4. 电池单元数值计算

   ：电池单元模块根据充放电电流和环境温度，更新电池的SOC、电压、温度和SOH。

5. 老化衰减更新

   ：根据电池的运行历史，更新老化衰减模型的参数，反映电池的容量衰减和内阻增加。

6. 迭代与输出

   ：重复上述步骤，直至仿真结束。输出包括BESS的运行状态、能量吞吐量、经济效益、电池寿命等指标。

5. 结论与展望

本文详细探讨了采用逻辑数值建模方法对电池储能系统（BESS）进行建模研究的框架和实现思路。该方法通过融合逻辑判断的灵活性和数值计算的精确性，为BESS的复杂动态行为提供了全面的描述能力。通过对电池单元、功率转换系统、能量管理系统以及老化衰减过程的建模，我们期望能够为BESS的优化设计、运行控制和寿命预测提供坚实的理论支撑。

展望未来，逻辑数值建模方法在BESS研究中仍有广阔的发展空间。可以进一步探索以下方向：

• 不确定性建模

  ：将不确定性因素（如负荷预测误差、可再生能源出力波动）引入模型中，通过概率或模糊逻辑进行处理，提高模型的鲁棒性。

• 多目标优化

  ：将BESS的经济效益、环境效益和技术性能作为多个优化目标，利用多目标优化算法寻求最优的运行策略。

• 在线参数辨识与自适应控制

  ：开发能够在线辨识模型参数并自适应调整控制策略的智能算法，以应对BESS在实际运行中可能出现的未知变化。

• 与人工智能技术结合

  ：将逻辑数值建模与机器学习、深度学习等人工智能技术结合，例如利用神经网络进行电池状态预测，或利用强化学习优化能量管理策略。

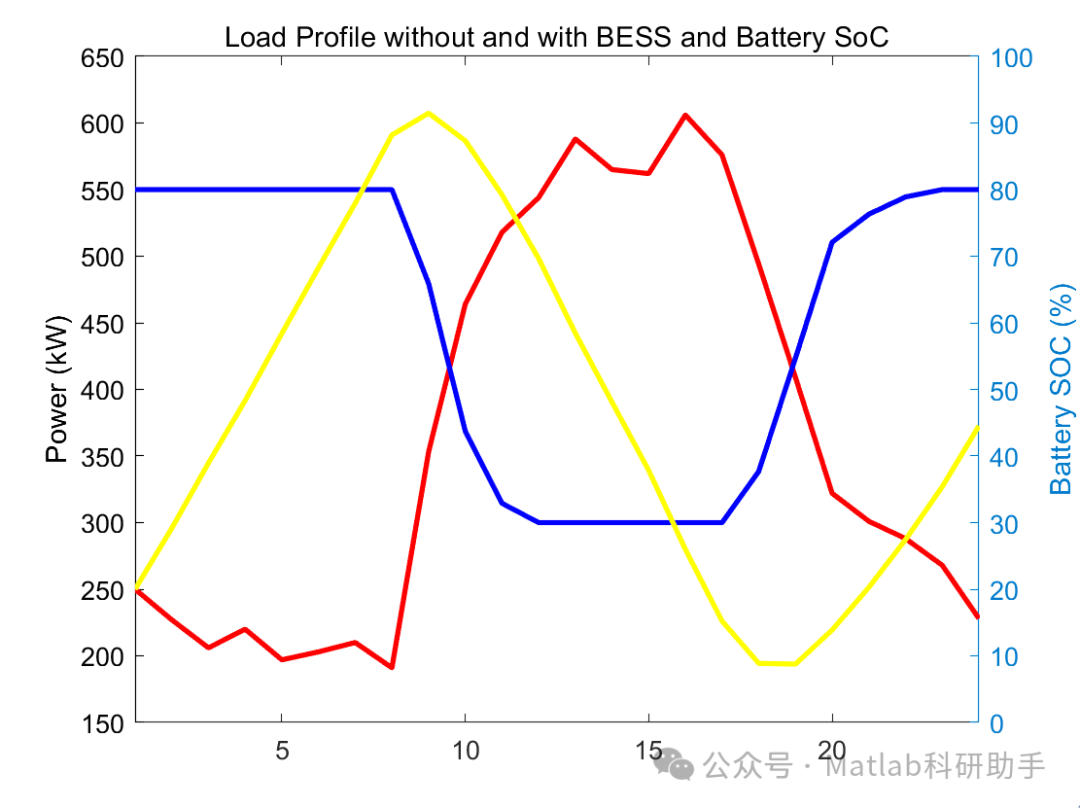

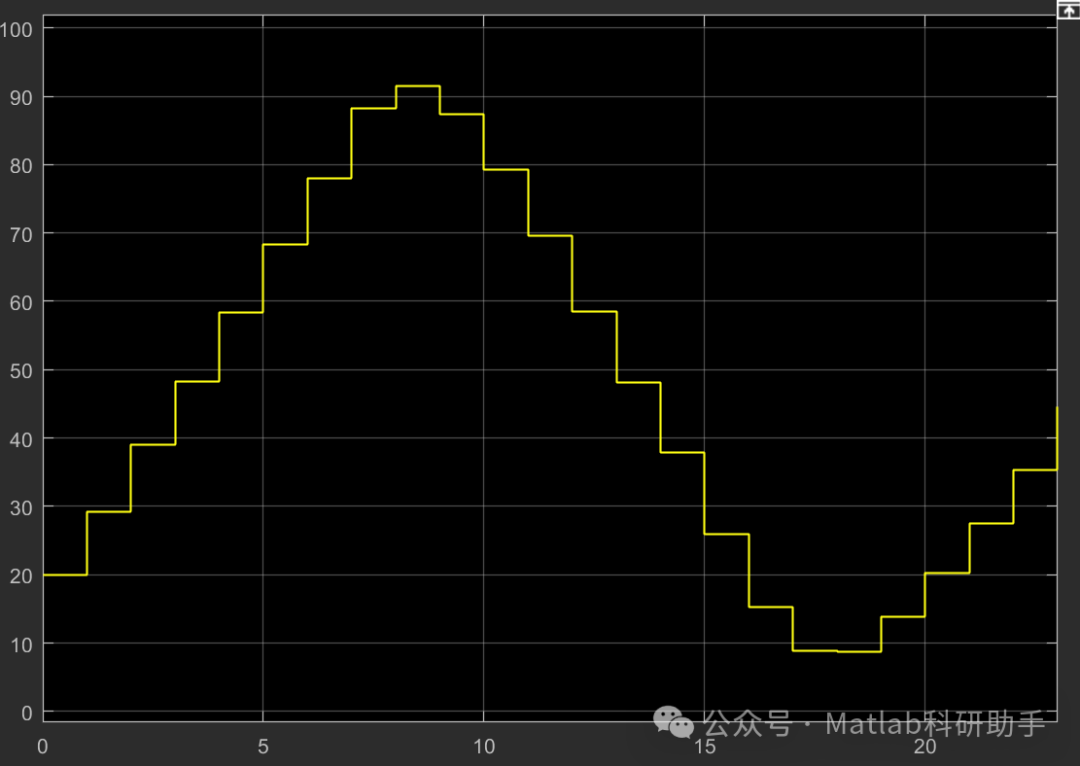

⛳️ 运行结果

🔗 参考文献

[1] 孟帅.电网故障下星型级联多电平BESS/STATCOM电压支撑控制研究[D].南京理工大学[2025-09-20].

[2] 张冬谊.基于状态空间模型的智能电网蓄电池储能系统仿真研究[D].重庆大学,2015.

[3] 张晓红,孙丽玲.基于STATCOM-BESS的风电场功率协调控制策略研究[J].电力科学与工程, 2014, 30(8):7.DOI:10.3969/j.issn.1672-0792.2014.08.007.

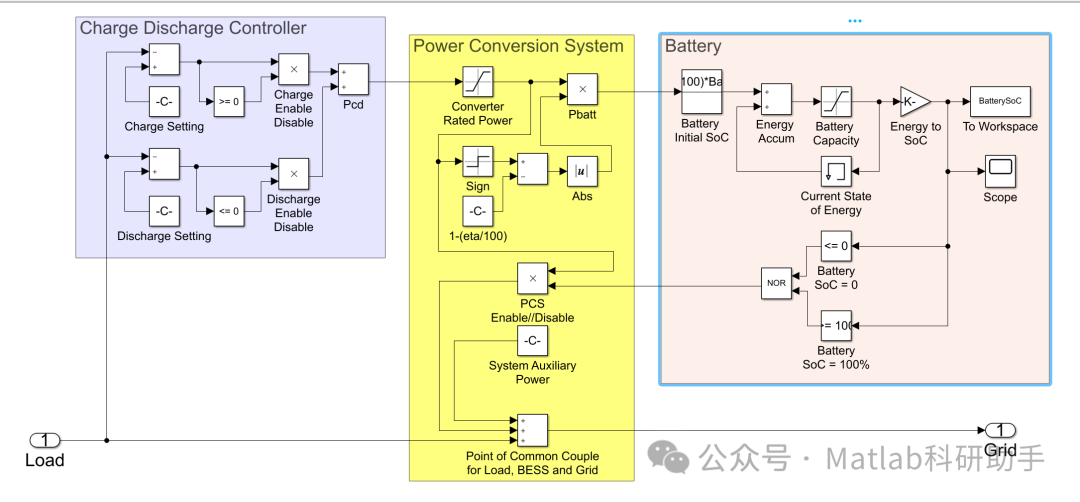

📣 部分代码
