【在dq坐标系中设计直流母线电压控制器】控制与电压Vs,abc同步的dq坐标系中的控制直流电压功率附Simulink仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

本文旨在探讨和阐述在同步dq坐标系中设计直流母线电压控制器的原理、方法与关键技术。随着电力电子技术和新能源并网的快速发展，直流母线电压的稳定控制成为电力系统运行中的重要环节。dq坐标系变换以其独特的解耦控制优势，在交流侧与直流侧的能量转换中发挥着核心作用。本文将深入分析电压与电流Vs,abc在dq坐标系中的同步原理，并在此基础上，详细阐述直流母线电压控制器的设计流程，包括控制策略的选择、控制器参数的优化以及系统稳定性的分析。通过理论分析与仿真验证，旨在为电力电子变流器的稳定运行提供一套高效且鲁棒的控制方案。

1. 引言

在现代电力系统中，电力电子变流器被广泛应用于各种场合，如新能源发电（风力、光伏）、高压直流输电（HVDC）、柔性交流输电系统（FACTS）以及电动汽车充电桩等。这些应用的核心是实现能量在交流侧和直流侧之间高效、稳定、可靠的转换。直流母线作为连接交流系统与直流负载或储能单元的关键枢纽，其电压的稳定对于整个系统的正常运行至关重要。直流母线电压的波动不仅会影响与其连接的设备的性能，还可能引发系统的不稳定甚至崩溃。

传统的直流母线电压控制方法多基于交流侧的电压或电流控制，但由于交流系统的三相耦合特性，控制过程较为复杂。dq坐标变换作为一种有效的解耦控制手段，可以将三相交流量转换为两相直流分量，从而大大简化了控制器的设计。通过将交流电压Vs,abc与dq坐标系同步，可以实现对有功功率和无功功率的独立控制，进而间接或直接地控制直流母线电压。

本文将聚焦于如何在dq坐标系中设计直流母线电压控制器。首先，将介绍dq坐标系的基本原理及其与三相交流量的变换关系；其次，详细阐述电压Vs,abc与dq坐标系的同步技术，这是实现有效控制的前提；再次，深入探讨基于dq坐标系的直流母线电压控制策略，包括内外环控制器的设计与参数整定；最后，将对控制器的性能进行评估，并对未来研究方向进行展望。

2. dq坐标系及其同步原理

2.1 dq坐标系基本原理

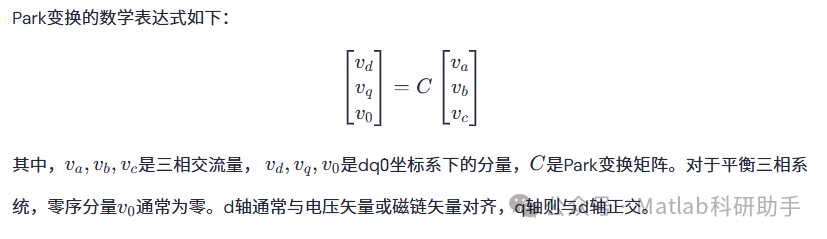

dq坐标系，也称为同步旋转坐标系，是一种常用的三相交流系统分析工具。通过Park变换，可以将三相静止坐标系下的交流量（如电压、电流）转换为两相旋转坐标系下的直流分量。这种变换的优势在于，在平衡三相系统中，经过Park变换后的d轴和q轴分量是直流的，从而避免了在控制回路中处理交流量的复杂性。

2.2 电压Vs,abc与dq坐标系的同步

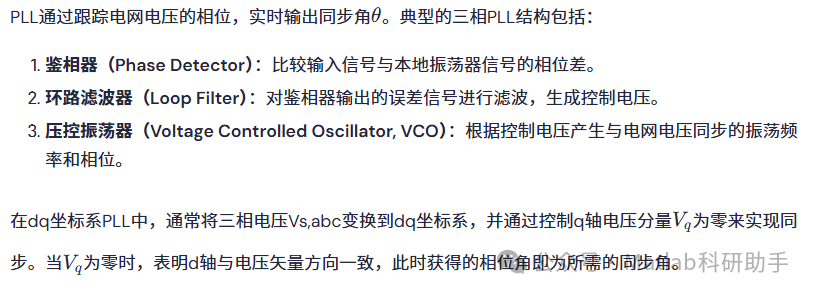

实现对交流侧电压Vs,abc的有效控制，其前提是将dq坐标系与Vs,abc精确同步。同步的目的是获取电网电压矢量的准确相位角，以便进行Park变换和反Park变换。常用的同步方法是锁相环（PLL）技术。

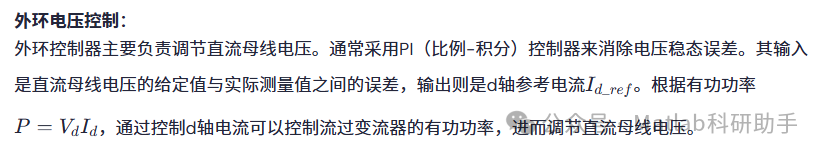

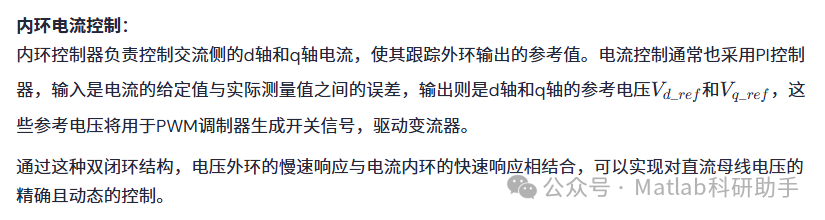

3.1 控制策略选择：双闭环控制

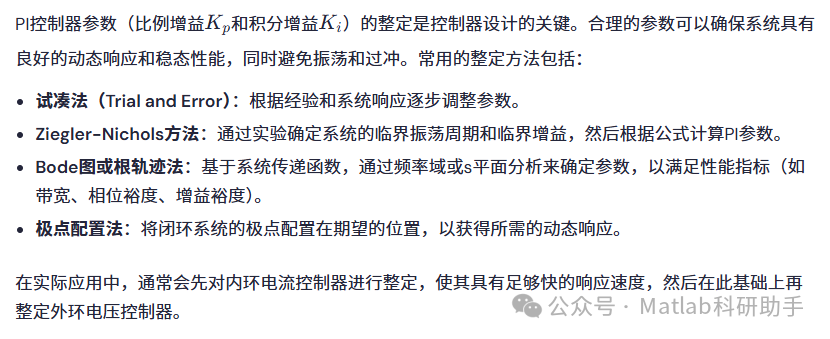

3.2 控制器参数整定

3.3 系统稳定性分析

系统稳定性是控制器设计中必须考虑的关键因素。常用的稳定性分析方法包括：

• Bode图和Nyquist图

  ：通过分析开环传递函数的频率响应来判断系统的稳定性裕度。

• 根轨迹法

  ：分析闭环极点随控制器参数变化而移动的轨迹，判断系统是否稳定。

• Lyapunov稳定性理论

  ：对于非线性系统，可以利用Lyapunov函数来证明系统的全局或局部稳定性。

在dq坐标系下，通过线性化模型进行小信号分析，可以得到系统在特定工作点附近的稳定性。同时，考虑电网阻抗、寄生参数以及非线性因素对系统稳定性的影响也至关重要。

4. 结论与展望

本文详细阐述了在dq坐标系中设计直流母线电压控制器的理论与方法。通过将交流电压Vs,abc与dq坐标系同步，并采用基于dq坐标系的双闭环控制策略，可以实现对直流母线电压的精确、快速且稳定的控制。这种控制方法在电力电子变流器中具有广泛的应用前景。

未来的研究方向可以包括：

• 自适应控制与鲁棒控制

  ：针对电网参数变化、负载不确定性等情况，研究更具自适应性和鲁棒性的控制器。

• 基于模型预测控制（MPC）

  ：MPC可以更直接地处理系统约束和多目标优化问题，有望进一步提升控制性能。

• 故障穿越能力（FRT）

  ：研究在电网故障（如电压暂降）情况下，直流母线电压的稳定控制策略，以提升系统的抗干扰能力。

• 多变流器并联运行的协调控制

  ：在大型电力系统中，多个变流器并联运行时，需要考虑它们之间的协调控制，以避免环流和保证功率分配。

• 考虑非理想电网条件

  ：进一步研究在谐波污染、电压不平衡等非理想电网条件下，dq坐标系同步和直流母线电压控制的性能优化。

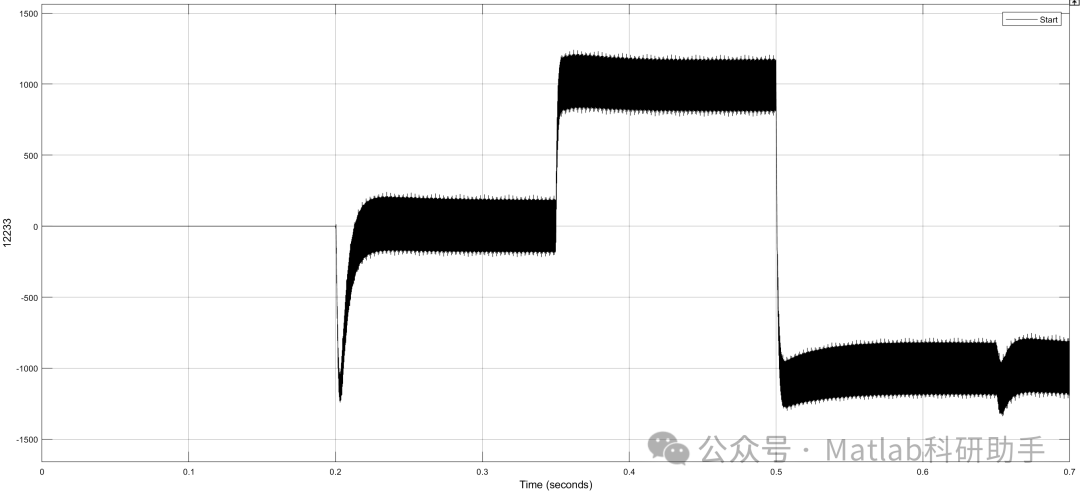

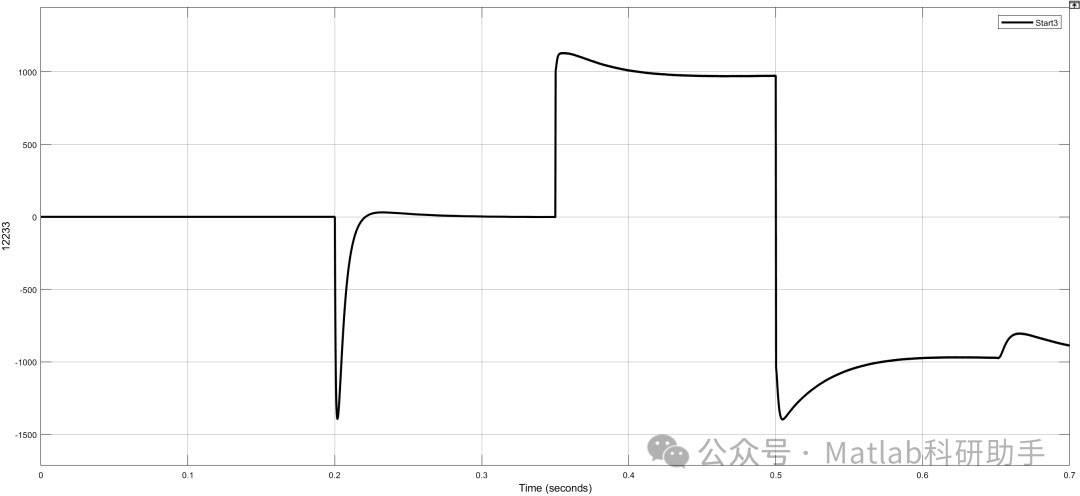

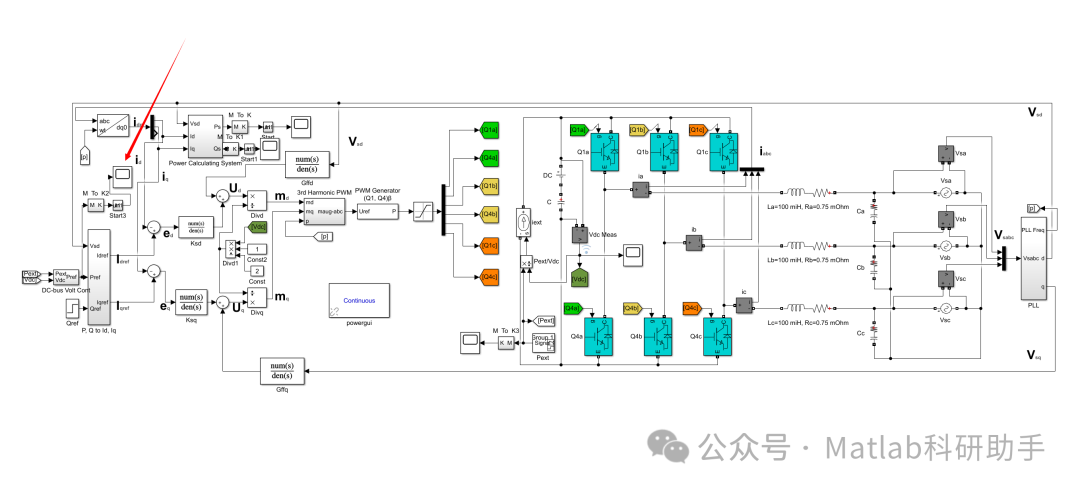

⛳️ 运行结果

🔗 参考文献

[1] 吴雪伟.柔性多状态开关直流侧电压波动的抑制策略研究[D].合肥工业大学,2022.

[2] 郑天志.dq坐标系下三相并网逆变器的稳定分析与控制[D].广西大学,2023.

[3] 闫承山,邱明泉,张立军,等.基于多组储能动态调节的直流微电网电压稳定控制策略[J].电气传动, 2023, 53(3):48-55.

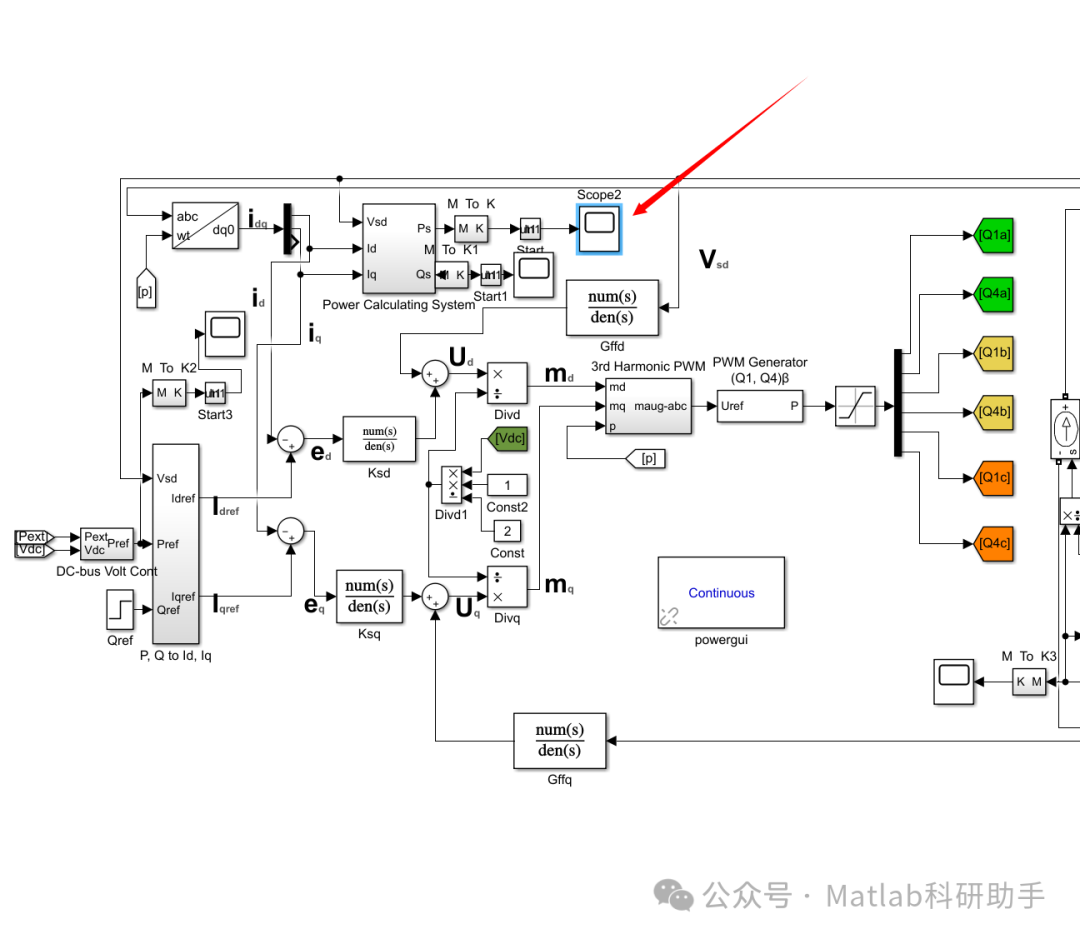

📣 部分代码
